遥控板原理图评审

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:1
  • 最近打卡:2025-09-12 16:41:16
已绑定手机

1

主题

1

回帖

11

积分

新手上路

积分
11
发表于 6 天前 | 显示全部楼层 |阅读模式

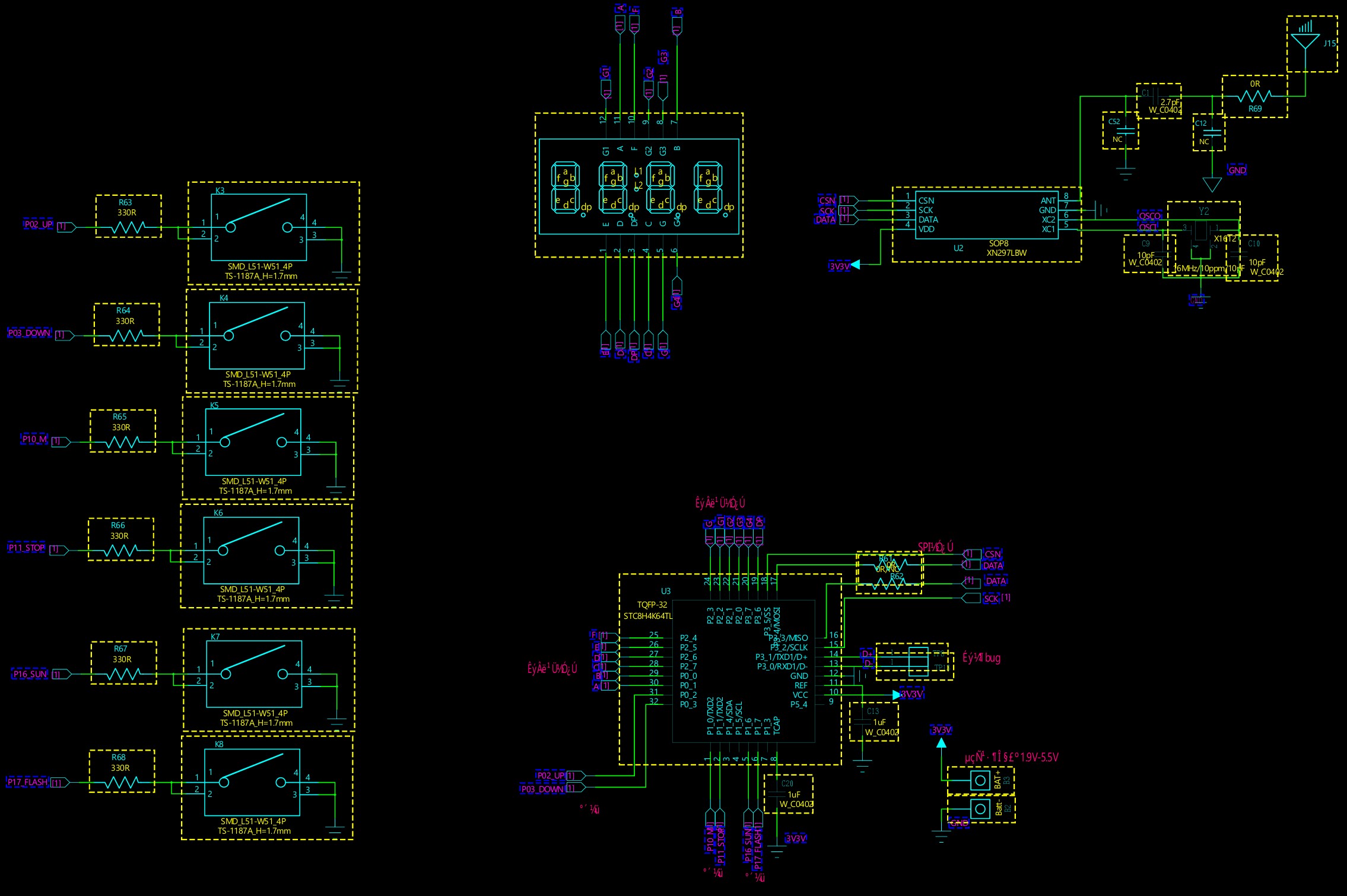

单片机上搭建 数码管 按键 对接2.4G遥控协议类芯片。设计成遥控器 请评审原理图



YK01_PQ2.4G_V01_250912.pdf

43.31 KB, 下载次数: 2

2845A-B.pdf

2.02 MB, 下载次数: 1

回复

使用道具 举报 送花

3

主题

1967

回帖

782

积分

等待验证会员

积分
782
发表于 6 天前 | 显示全部楼层
关于遥控板原理图的设计评审,以下是对该遥控器设计方案的初步分析与建议,供参考。

一、整体架构评估

该遥控器设计方案采用单片机作为主控,通过外围电路连接数码管、按键,并与24G遥控协议芯片对接,整体架构合理,符合遥控器的基本功能需求。该方案具备以下优点:

1. 系统模块化清晰,主控、显示、输入、无线通信模块分工明确,便于调试与维护。
2. 采用单片机作为主控,具备良好的可扩展性,便于后期功能升级。
3. 数码管与按键的设计满足用户交互的基本需求,适用于需要数字输入或状态显示的场景。
4. 24G无线通信模块的引入,使得遥控器具备较高的传输速率与抗干扰能力,适用于复杂环境。

二、原理图关键部分评审

1. 单片机选型与最小系统设计
建议明确单片机型号及封装形式,确保其具备足够的I/O资源、定时器、ADC、SPI/I2C接口等,以满足数码管、按键扫描及24G芯片通信的需求。
最小系统应包括晶振电路、复位电路、电源去耦电容等,确保系统稳定运行。需检查晶振频率是否与24G芯片通信时钟匹配,避免时钟误差导致通信失败。
若使用低功耗模式,应评估单片机是否支持低功耗唤醒机制,以延长电池寿命。

2. 数码管驱动设计
若采用共阴/共阳数码管,需确认驱动方式(静态/动态扫描)及驱动电路(如三极管或专用驱动芯片)是否合理。
动态扫描方式下,应确保刷新频率高于50Hz,避免人眼察觉闪烁。
限流电阻值应合理选择,避免电流过大烧毁数码管或单片机引脚。
建议使用段码驱动芯片(如74HC595或TM1637)以减少单片机负担,提高显示稳定性。

3. 按键输入设计
按键建议采用矩阵扫描或独立按键方式,根据按键数量合理选择。
每个按键应具备硬件消抖电路或软件延时消抖机制,避免误触发。
若采用中断方式检测按键,应合理配置中断优先级与触发方式,防止漏检或误中断。

4. 24G无线通信模块接口设计
需确认24G芯片型号及通信协议(如NRF24L01、Si24R1等),并评估其与单片机之间的通信接口(SPI为主流)是否正确连接。
SPI通信的时钟极性、相位、速率应与芯片手册一致,避免通信失败。
电源部分应提供足够的去耦电容,确保射频模块稳定工作。
天线设计应符合24G频段的布局要求,注意阻抗匹配与走线长度,避免信号衰减。
若为电池供电,建议评估无线模块的功耗及发射功率调节能力,以优化续航。

5. 电源管理与低功耗设计
整体功耗应控制在合理范围,特别是电池供电场景下,需考虑单片机与无线模块的低功耗模式。
建议在电源入口加入稳压电路(如LDO或DC-DC),确保各模块供电稳定。
若使用多路供电(如主控与射频模块分别供电),应评估是否需要电源隔离或滤波措施。

三、PCB布局建议

1. 射频部分应远离数字电路,防止干扰。
2. 所有高速信号线(如SPI)应尽量短且走线平直,减少串扰。
3. 地平面应完整,数字地与模拟地分开后单点连接。
4. 电源线应加粗,关键节点加滤波电容。
5. 天线附近避免走线和金属遮挡,确保信号辐射效率。

四、功能验证与测试建议

1. 验证数码管显示是否正常,亮度是否可调。
2. 测试按键响应是否灵敏,是否存在抖动或误触发。
3. 验证24G通信模块能否正常发送与接收数据,通信距离是否达标。
4. 测试系统在低功耗模式下的电流消耗,评估电池续航能力。
5. 若支持双向通信,建议测试应答机制与数据校验功能。

五、总结与建议

总体来看,该遥控器原理图设计基本合理,具备实现遥控功能的基础条件。但在以下方面建议进一步优化:

1. 明确核心芯片型号及电气参数,确保各模块兼容性。
2. 增强电源管理设计,提升系统稳定性与续航能力。
3. 优化射频电路布局,提升通信可靠性。
4. 若为量产设计,建议增加EMC/ESD防护电路,提升产品可靠性。
5. 可考虑预留调试接口(如SWD/JTAG),便于后期程序调试与升级。

建议在完成原理图设计后,进行仿真验证(如电源完整性、信号完整性分析),并制作PCB样板进行功能测试,确保各项性能指标达到设计要求。

如有详细原理图附件(如附件编号114901),欢迎提供具体截图或描述,以便进行更深入的评审与建议。

[本文内容由国芯人工智能辅助生成,仅供参考]
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:1
  • 最近打卡:2025-09-12 16:41:16
已绑定手机

1

主题

1

回帖

11

积分

新手上路

积分
11
发表于 6 天前 | 显示全部楼层
数码管是否加 串电阻

YK01_2.pdf

93.98 KB, 下载次数: 1
