比较器实验求救

wuzhe***

昨晚再想了一下，首先要证实一下，我手头的试验箱是正常的，我先把STC的例程烧录进去：


结果一切正常，无论是调节电位器，还是断电（当然有点差别），都是可以保存当前的秒数据的

这就证明，实验器材硬件是没问题的！

顺带把STC的源程序也作为附件，方便验证！

wuzhe***

那么，我们顺手把STC的秒计时累计，改成按键次数。理论上是OK吧？


我改了一下，先把整个源程序（项目文件）作为附件传上来！

wuzhe***

运行后，结果如下：


首先是按键功能异常，按1次，数码管不是增加1，为啥是增加2？

其次最重要的是，无法实现掉电保存功能！

当然，如果跟着冲哥一步一步的都没有实现掉电保存功能，现在自己改写STC的模板代码，出问题也合理。

主要是自己还处于照猫画虎的阶段，对单片机世界的时间没有精确的把控能力，毕竟电容上的电很少，程序不能立即完成写入动作，

肯定不正常，这也是学校老师的通病。没有真正开发过项目，实践经验不足，遇到问题，基本都是自己瞎琢磨，资料也不好找

例如我昨天也翻查了冲哥在STC32G12K128的比较器讲座，只是在低电压触发下点亮了LED,帮助不大！

这样就没有找到有效的解决办法，能力始终无法提高，其实这次冲哥的23集视频教程，我都好好看了。除了课程作业没搞，就是

这个掉电实验无法完成，没什么思路.....................

wuzhe***

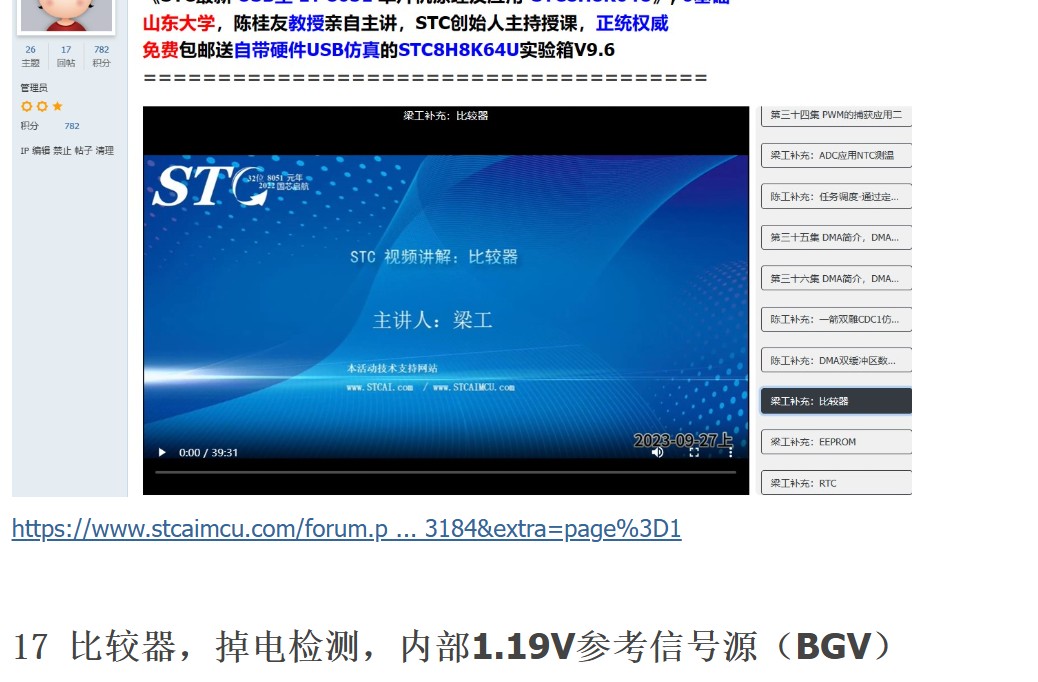

STC梁工，在山东大学陈教授的视频《视频教学《USB型 1T 8051 单片机原理及应用-8H8K64U》,山东大学陈桂友教授》

https://www.stcaimcu.com/forum.p ... &extra=page%3D1


中，有个补充视频，我们先去好好跟梁工学习一下：

wuzhe***

越学习问题越多：


STC的范例程序中：比较强初始化程序：

//========================================================================
// 函数: void CMP_config(void)
// 描述: 比较器初始化函数。
// 参数: 无.
// 返回: 无.
// 版本: V1.0, 2020-6-10
//========================================================================
void CMP_config(void)
{
    CMPEXCFG = 0x00;
//  CMPEXCFG |= 0x40;       //比较器DC迟滞输入选择，0:0mV; 0x40:10mV; 0x80:20mV; 0xc0:30mV

//  CMPEXCFG &= ~0x04;      //P4.4为CMP-输入脚
    CMPEXCFG |= 0x04;       //内部1.19V参考电压为CMP-输入脚

    CMPEXCFG &= ~0x03;      //P4.6为CMP+输入脚
//  CMPEXCFG |= 0x01;       //P5.0为CMP+输入脚
//  CMPEXCFG |= 0x02;       //P5.1为CMP+输入脚
//  CMPEXCFG |= 0x03;       //ADC输入脚为CMP+输入脚

    CMPCR2 = 0x00;
    INVCMPO = 0;            //比较器正向输出
//  INVCMPO = 1;            //比较器反向输出
    DISFLT = 0;             //使能0.1us滤波
//  DISFLT = 1;             //禁止0.1us滤波
//  CMPCR2 &= ~0x3f;        //比较器结果直接输出
    CMPCR2 |= 0x10;         //比较器结果经过16个去抖时钟后输出

    CMPCR1 = 0x00;
//  PIE = 0;                //禁止比较器上升沿中断
    PIE = 1;                //使能比较器上升沿中断
//  NIE = 0;                //禁止比较器下降沿中断
    NIE = 1;                //使能比较器下降沿中断

//  CMPOE = 0;              //禁止比较器输出
    CMPOE = 1;              //使能比较器输出

    CMPO_S = 0;             //选择P4.5作为比较器输出脚
//  CMPO_S = 1;             //选择P4.1作为比较器输出脚
    CMPEN = 1;              //使能比较器模块
}
复制代码

这2句是把P4.5脚作为比较器输出脚，我观察实验结果，调低W1电压后，掉电保存顺利执行，同时LED11也被点亮，但是从试验箱图纸上看：

wuzhe***

LED11 是接在P4.2最多是通过开关S2（通）接到P3.7，和P4.5脚没有关系啊？LED11点亮，一定是P4.2或者是P3.7低电平才对啊？
我们比较器触发条件成立，应该是P4.5脚是高电平，怎么引起LED11点亮？
  我发现开关S2无论是开还是关，LED11都是随着比较器触发条件成立而点亮................

wuzhe***

Debu*** 发表于 2025-9-10 12:13
调电位器设置比较点略低于电源电压，让电源电压刚开始下降时就触发比较器，才能实现掉电保存 ...

是的，这个是实验的基本目的，除此之外，掉电也是可以触发数据保存的，当然效果没有通过电位器的好。
   但我的问题是冲哥视频教程的实验，保存的是按键次数，我也是按照冲哥的步骤写的，就是不能保存数据，能否帮忙？

wuzhe***

这完全对不上，再去看看源代码：


/******************* 比较器中断函数 ********************/
void CMP_Isr() interrupt 21
{


  CMPIF = 0;          //清中断标志
    P42 = CMPRES;       //中断方式读取比较器比较结果

    if(CMPRES)
    {
        if(LowVolFlag)
        {
            LowVolFlag = 0;    //清除低电压标志
            if(Test_cnt != Temp_cnt)
            {
                EEPROM_read_n(EE_ADDRESS,tmp,2);        //读出2字节
                Test_cnt = ((u16)tmp[0] << 8) + tmp[1]; //秒计数
                if(Test_cnt > 10000)    Test_cnt = 0;   //秒计数范围为0~10000
                Temp_cnt = Test_cnt;
                                EEPROM_SectorErase(EE_ADDRESS); //擦除扇区

            }
        }
    }
    else
    {

/*下面8行关闭数码管
                HC595_SER = 0;
        for(i=0; i<16; i++)     //先关闭显示，省电
        {
            HC595_SCK = 1;
            HC595_SCK = 0;
        }

        HC595_RCK = 1;
        HC595_RCK = 0;       //锁存输出数据
*/
                Display_Seg(0,0);  //实际这个函数入口参数直接写0，就是上面8行关闭数码管



        if(!LowVolFlag)
        {
            LowVolFlag = 1;    //设置低电压标志
            if(Test_cnt != Temp_cnt)
            {
                Temp_cnt = Test_cnt;

                tmp[0] = (u8)(Temp_cnt >> 8);
                tmp[1] = (u8)Temp_cnt;
                EEPROM_write_n(EE_ADDRESS,tmp,2);
            }
        }
    }
}


原来是：

P42 = CMPRES;       //中断方式读取比较器比较结果

看看手册：

        CMPOE：比较器结果输出控制位
0：禁止比较器结果输出
1：使能比较器结果输出。比较器结果输出到P3.4或者P4.1（由P-Sw2中的CMPO-S进行设定）
        CMPRES：比较器的比较结果。此位为只读。
0：表示CMP+的电平低于CMP-的电平1：表示CMP+的电平高于CMP-的电平
CMPRES是经过数字滤波后的输出信号，而不是比较器的直接输出结果。



这样，LED11随着低电平触发就OK！

wuzhe***

按键次数显示异常的问题解决了。主要是时间控制问题，AI8051U速度快，

不能用以前的观念控制按键：
再把2种结构的实验工程整个传上来！

目前都是调整AI8051U试验箱上的W1减低电压，可以正常保存按键次数，但是如果是按Power-SW
或者是把链接计算机的连线拔掉，就不能保存按键数据，但人家STC的计时例程22是可以的！
冲哥的2位数码管显示按键次数的实验也是按Power-SW或者是把链接计算机的连线拔掉，是可以保存按键数据的！

另外，我已经把原来实验板上的240uf的电解电容换成了3000uf的，并没有什么用，问题还是在程序上！
