USB-CDC 模拟串口功能怎么提高线路抗干扰能力

jyor*** · 发表于 2025-9-10 10:18:36

芯片  AI8H2K12U USB  D+  D-
两条线直接接 4.7K 上拉电阻    经过电容接typeC

现在问题继电器控制电磁铁没几下    串口断开连接
用的 USB-CDC  模拟串口功能怎么提高线路抗干扰能力

Debu*** · 发表于 2025-9-10 12:08:02

USB两根线直接接单片机，不要接其他东西
如有必要可加USBLC6之类的TVS，不要接上拉电阻和电容
检查电源问题，继电器和电磁铁动作时电源可能不稳定

jyor*** · 发表于 2025-9-10 15:58:03

Debu*** 发表于 2025-9-10 12:08
USB两根线直接接单片机，不要接其他东西
如有必要可加USBLC6之类的TVS，不要接上拉电阻和电容
检查电源问题 ...

不接上拉电阻你确定可以通讯文档上写的是上拉电阻增加驱动力

神*** · 发表于 2025-9-10 16:04:05

Debu*** · 发表于 2025-9-10 19:22:50

jyor*** 发表于 2025-9-10 15:58
不接上拉电阻你确定可以通讯文档上写的是上拉电阻增加驱动力

UART在较高波特率下需要接上拉电阻加快上升沿速度
USB不需要，由内部USB PHY和固件自动管理

jyor*** · 发表于 2025-9-11 08:09:18

神*** 发表于 2025-9-10 16:04

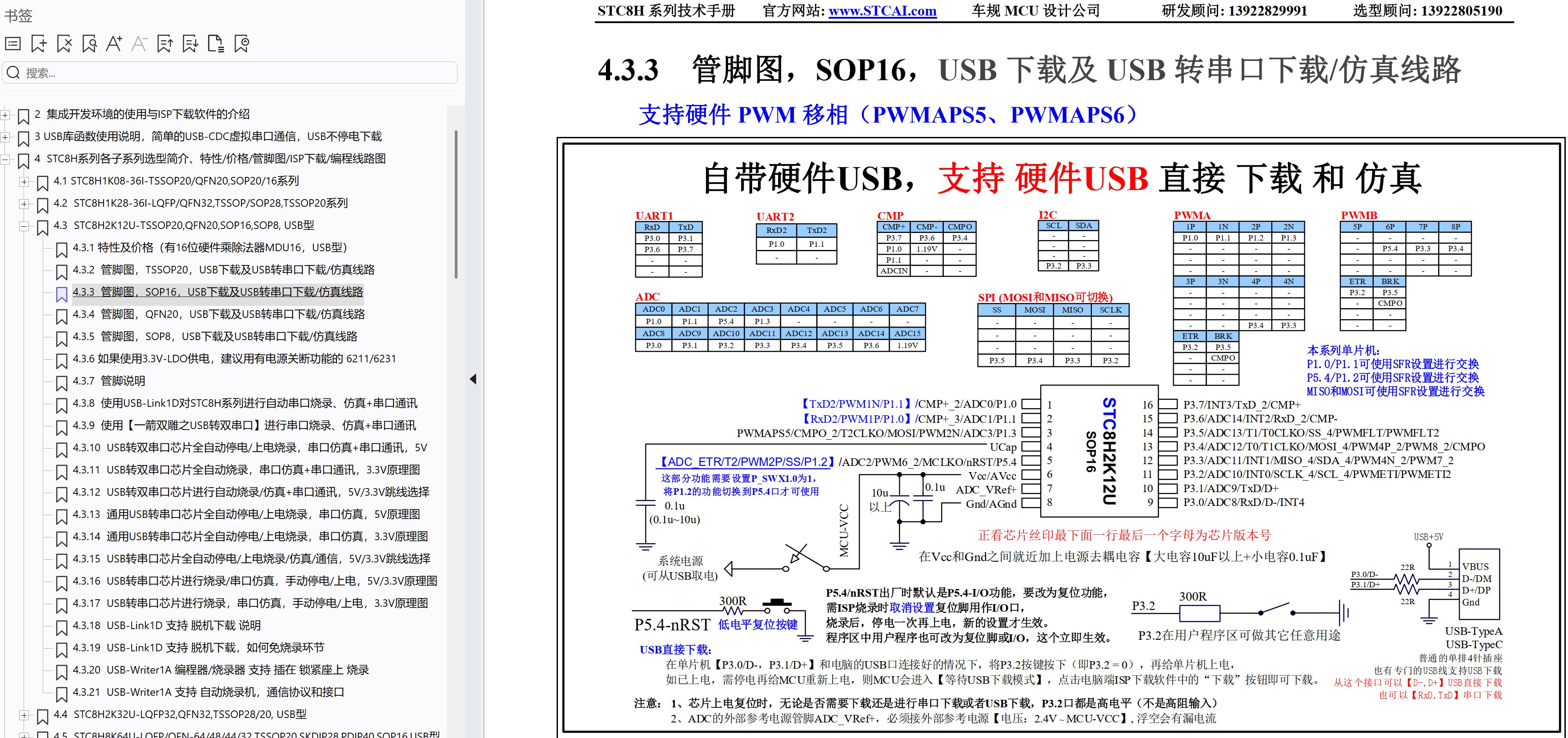

https://www.stcaimcu.com/data/download/Datasheet/STC8H.pdf

我准备加 TVS 二极管再加 33R 通讯电阻是否能解决我现在的问题你觉得呢？
电源部分要不要做二级稳压只用一个78M05 12V电源转5V 是否够用

神*** · 发表于 2025-9-11 09:47:58

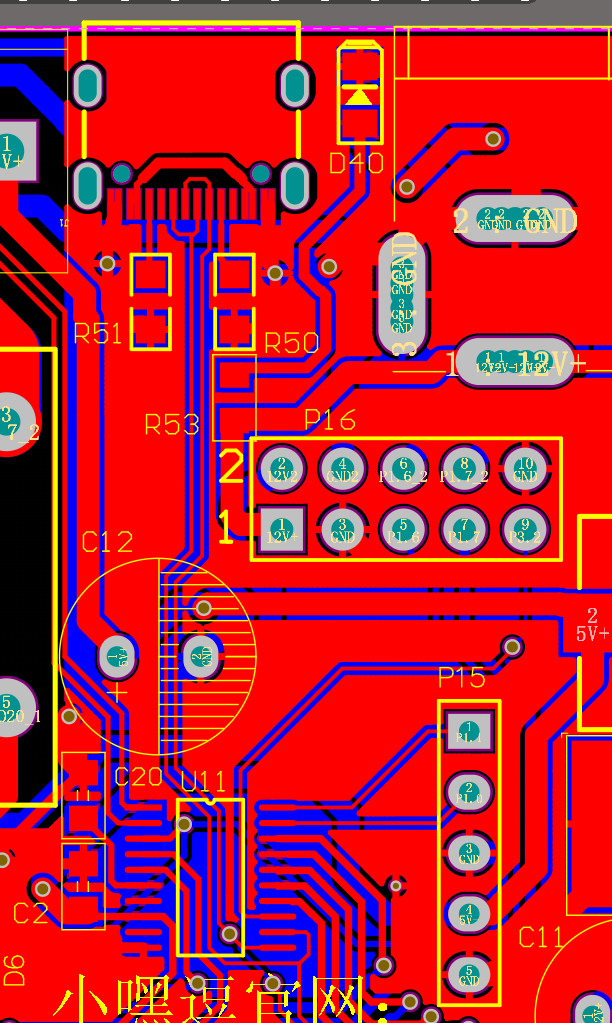

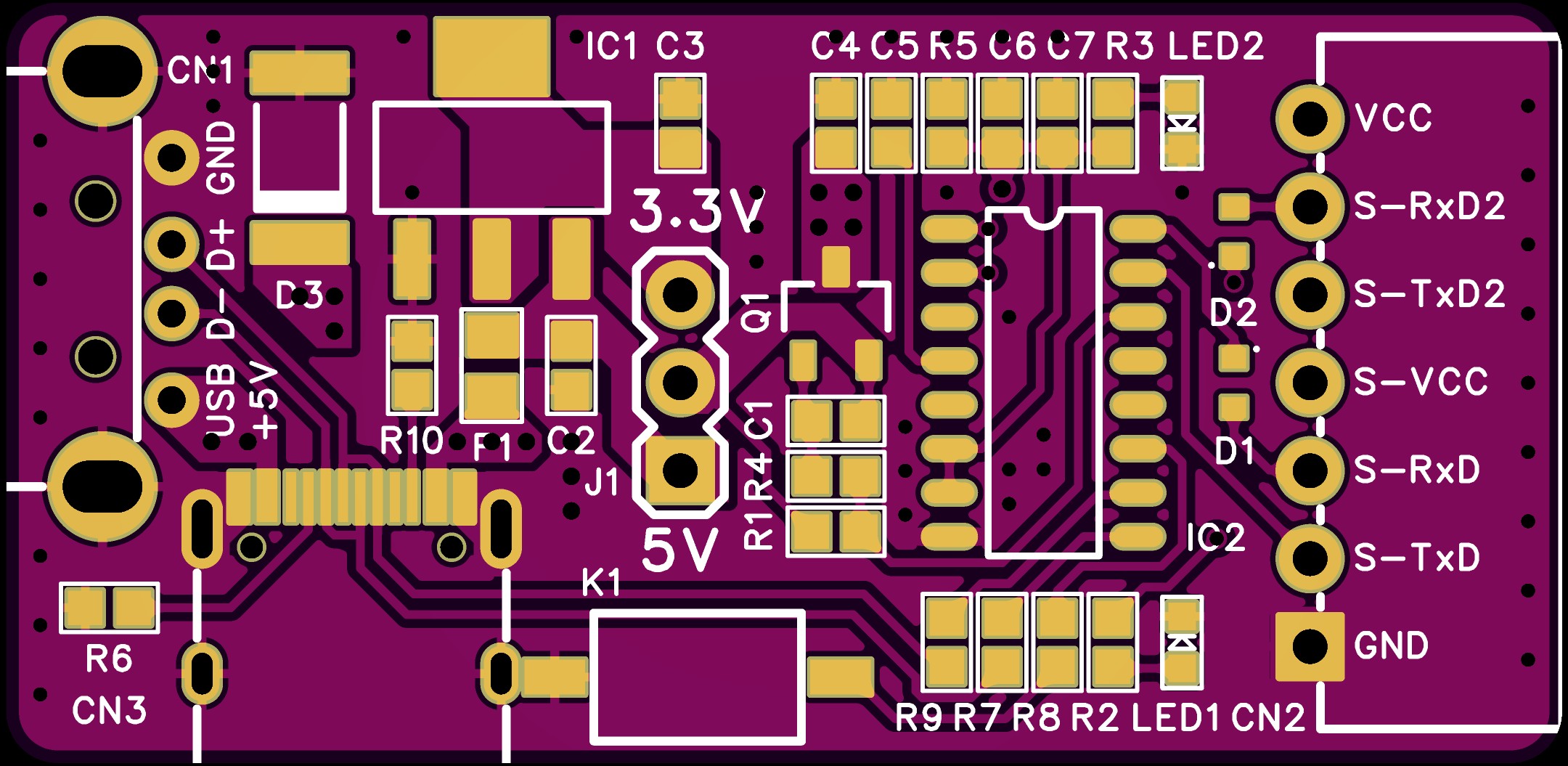

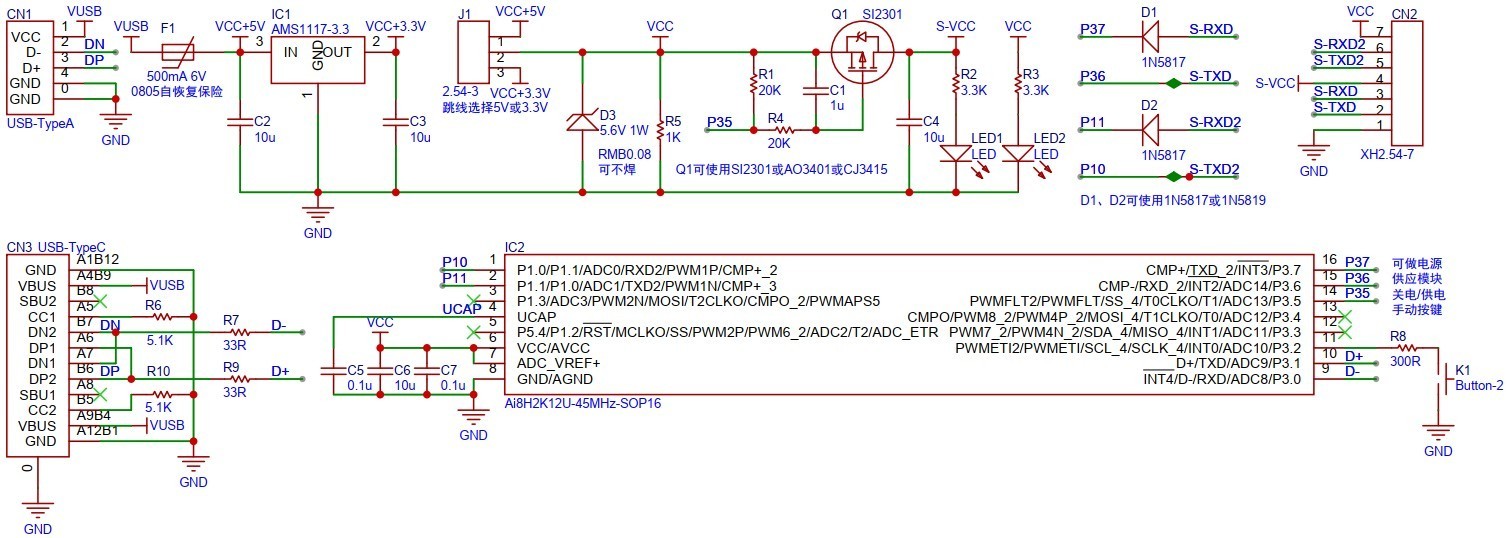

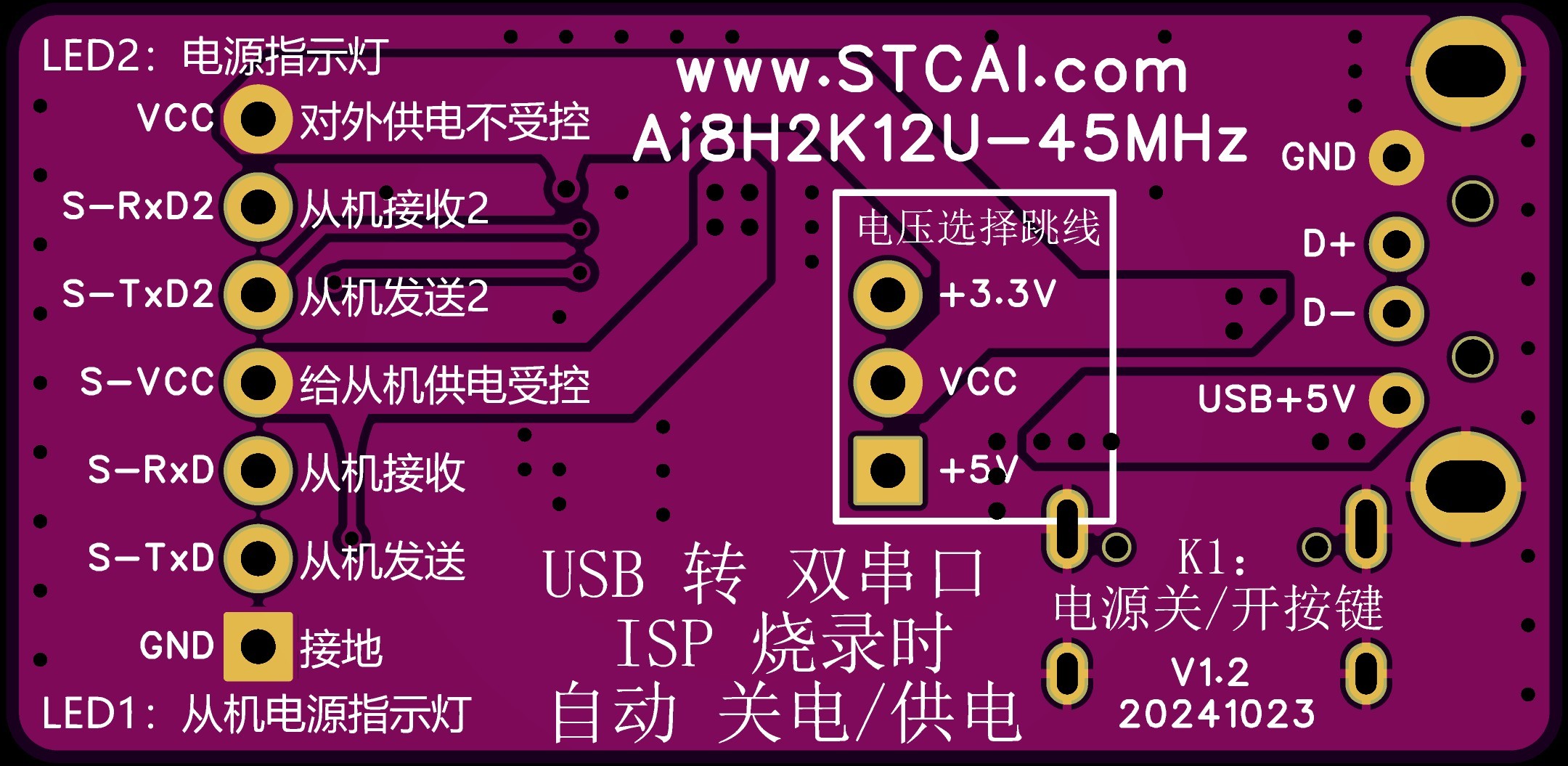

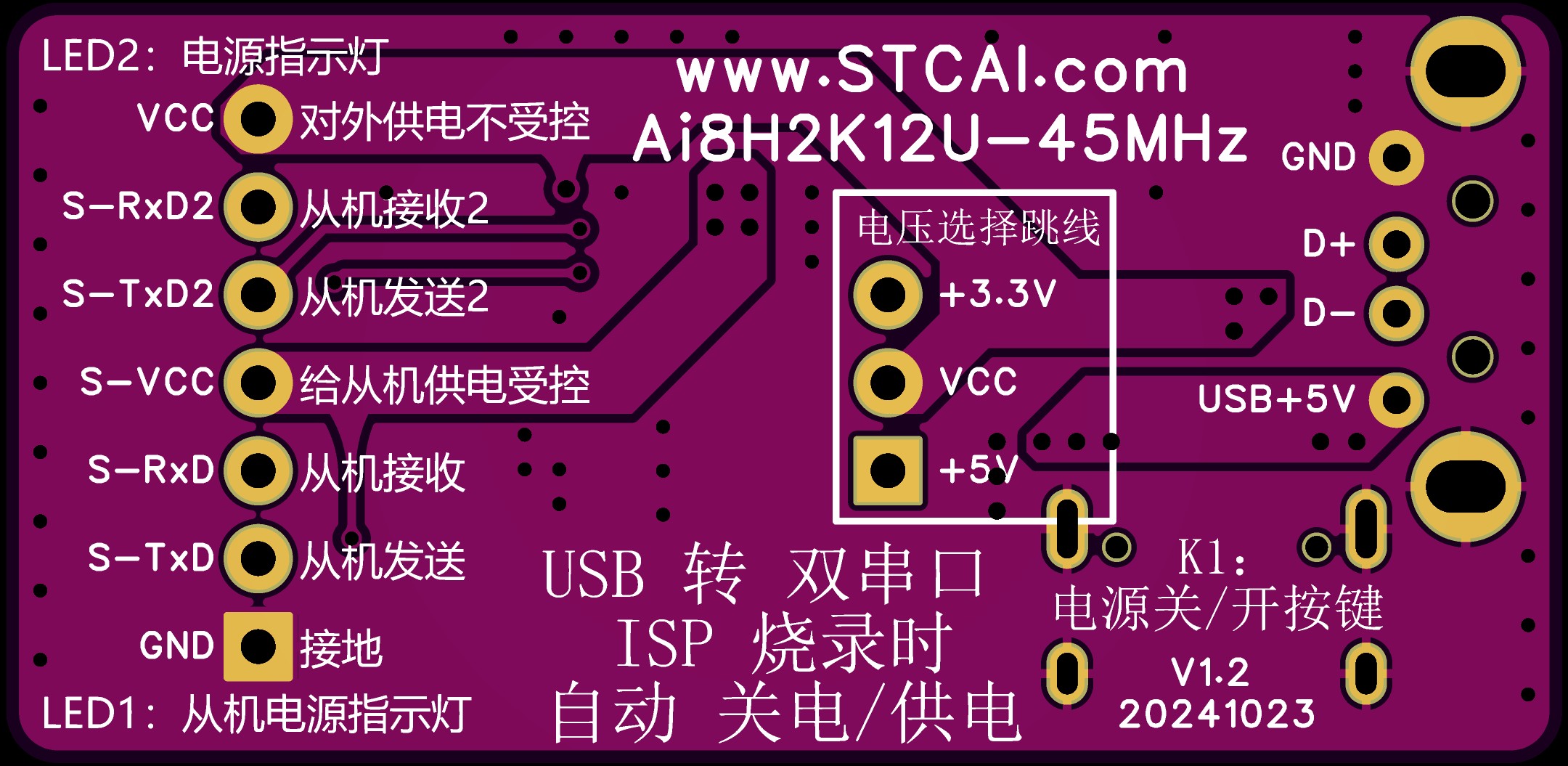

抄这个成熟的电路


jyor*** · 发表于 2025-9-12 11:49:36

神*** 发表于 2025-9-11 09:47
抄这个成熟的电路

我看加了 33R 电阻去掉了上拉电阻电源做的更精致了
