Ai8051U-实验指导书：实验内容与源代码

kai*** · 发表于 4 天前

                  Ai8051U

                  实验指导书

《Ai8051U-实验指导书》目前收录了26个大类目的实验：

每项实验都经过全流程的验证，

实验文档包含但不限于实验介绍、原理图、源代码、实验过程、实验现象。

2 实验

2.1 实验一：printf_usb("Hello World !\r\n")，第一个完整的C语言程序

2.2 实验二：查询方式，查询到电脑命令后，printf_usb("Hello World !\r\n”)或其他

2.3 实验三：中断方式，单片机USB中断接收服务函数收到命令后，printf_usb("Hello World !\r\n")或其他

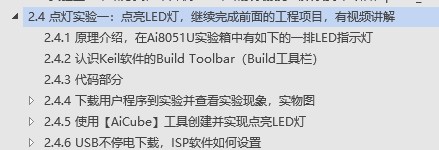

2.4 点灯实验一：点亮LED灯，继续完成前面的工程项目

2.5 点灯实验二：让LED灯闪烁起来

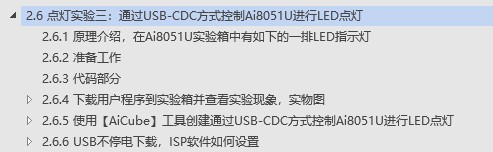

2.6 点灯实验三：通过USB-CDC方式控制Ai8051U进行LED点灯

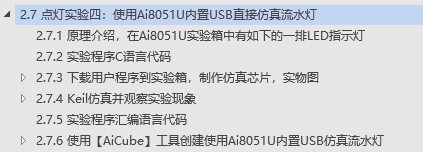

2.7 点灯实验四：使用Ai8051U内置USB直接仿真流水灯

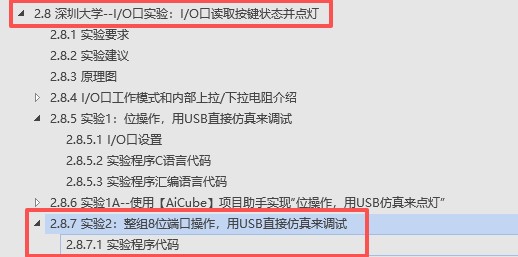

2.8 深圳大学-- I/O口实验：I/O口读取按键状态并点灯

2.8.5 实验1：位操作，用USB直接仿真来调试

2.8.6 实验1A--使用【AiCube】项目助手实现”位操作，用USB仿真来点灯”

2.8.7 实验2：整组8位端口操作，用USB直接仿真来调试

2.8.8 实验2A--使用【AiCube】项目助手实现”整组8位端口操作，用USB仿真来点灯”

2.8.9 实验3：用USB-CDC读取按键状态在串口助手显示并点亮LED灯

2.8.10 实验3A--使用【AiCube】项目助手实现”用USB-CDC读取按键状态在串口助手显示并点亮LED灯”

2.8.11 实验4：用USB-CDC读取按键状态，在ISP软件的【调试仿真接口|擎天柱-LED-DIP40】虚拟显示

2.8.12 实验4A--使用【AiCube】项目助手实现”用USB-CDC读取按键状态并在【调试接口|擎天柱-LED--DIP40】虚拟显示”

2.8.13 实验5：I/O口行列按键扫描，蜂鸣器发声大型实战

2.9 深圳大学--传统外部中断实验：INT0，INT1，INT2，INT3

2.9.1 深大--中断实验1(外部中断INT0/P3.2，INT1/P3.3控制点灯并USB仿真)

2.9.2 深大--中断实验2(单片机主动触发外部中断INT2/P3.6，INT3/P3.7控制点灯并USB仿真

2.10 深圳大学--定时器实验：定时器0/1，24位定时器

2.10.1 深大--定时器0/1，24位定时器实验(定时器中断点灯并通过USB-CDC端口输出信息)

2.10.2 深大--使用【AiCube】工具实现：定时器0/1，24位定时器实验(定时器中断点灯并通过USB-CDC

2.10.3 深大--定时器0/1，INT0/INT1，中断组合应用实验，演示程序

2.11 大型综合实战--深大课程设计：时钟+数码管+矩阵按键+蜂鸣器发声

2.12 深圳大学--RTC实验

2.12.1 深大--RTC实验(拓展学习之使用RTC功能设定闹钟)

2.12.2 深大--使用【AiCube】助手实现RTC实验(测试RTC，使用USB-CDC打印年/月/日/时/分/秒)

2.13 深大实验--串口通讯(硬件UART1与电脑收发通讯)

2.14 深大实验--串口通讯(硬件UART1与UART2收发通讯)

2.15 深大实验--串口通讯(硬件UART1与UART2数据透传)

2.16 大型综合实战--深大课程设计：硬件UART1发送按键码，接收端蜂鸣器根据收到的的键码发声

2.17 深大实验--串口通讯(串口通讯，串口绘图，ADC检测按键，ADC热敏电阻测温)

2.18 深大实验--串口通讯(硬件UART1与UART2收发通讯-奇偶校验)

2.19 深大实验--串口通讯(USB-CDC发命令控制硬件UART1与UART2多机通讯)

2.20 大学实验--串口1_2_3_4(中断设置标志位，主循环查询)，演示实验

2.21 大学实验--串囗1_2_3_4+定时器0_1_3_4+外部中断INT0_1_2_3(中断设置标志位，主循环查询)，演示实验

2.22 大型综合实战--深大课程设计：模拟RTC时钟+数码管+ADC查询方式检测按键

2.23 深大实验--ADC中断方式检测NTC热敏电阻测温+数码管显示

2.24 深大实验--硬件SPI控制74HC595驱动数码管显示模拟RTC时钟

2.25 大型综合实战--大学课程设计：硬件SPI读写串行Flash

2.26 深大实验--硬件SPI驱动OLED显示图片、图形、字符

文档目录中有用【AiCube】助手生成的实验项目：

2.8.6 实验1A--使用【AiCube】项目助手实现”位操作，用USB仿真来点灯”

2.8.8 实验2A--使用【AiCube】项目助手实现”整组8位端口操作，用USB仿真来点灯”

2.8.10 实验3A--使用【AiCube】项目助手实现”用USB-CDC读取按键状态在串口助手显示并点亮LED灯”

2.8.12 实验4A--使用【AiCube】项目助手实现”用USB-CDC读取按键状态并在【调试接口|擎天柱-LED--DIP40】虚拟显示”

2.10.2 深大--使用【AiCube】工具实现：定时器0/1，24位定时器实验(定时器中断点灯并通过USB-CDC

2.12.2 深大--使用【AiCube】助手实现RTC实验(测试RTC，使用USB-CDC打印年/月/日/时/分/秒)

由于实验例程是用当时版本的【AiCube】助手生成，大家可以用现在最新版本的【AiCube】助手按文档中流程操作，这里就不打包这类实验的项目源代码。

现将目录中实验的源代码按《Ai8051U-实验指导书》目录顺序，分楼陆续上传至本贴，以供大家参考。

Ai8051U-实验指导书-20250904.pdf (33.51 MB, 下载次数: 7)

kai*** · 发表于 4 天前

2.1 实验一：printf_usb("Hello World !\r\n")，第一个完整的C语言程序

2.1.1 printf( )，printf_usb( )实验程序代码

#include  "ai8051u.h"   //头文件不分大小写，但关键字分大小写
#include  "ai_usb.h"     //USB库和USB虚拟设备的头文件，需要在项目文件中添加对应的USB库
                                  //由于在USB库函数的代码中已经定义了，不停电ISP下载命令字”@STCISP#”，
                                  //只需要在下载软件的“收到用户命令后复位到ISP监控程序区”选项卡中进行相应的设置，
                                  //即可实现USB不停电ISP下载功能，或串口不停电ISP下载功能。

void  main(void)
{
    EAXFR = 1;   //允许访问扩展的特殊寄存器，XFR
    WTST = 0;     //设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
    CKCON = 0;  //设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间


    usb_init();
    //初始化USB模块，并且会将【P3.0, P3.1】初始化为高阻输入，不影响USB【D-, D+】通讯

    EA = 1;          //总中断允许位打开


    while (1)
    {
        printf_usb("Hello World !\r\n");    //直接打印输出 “Hello World !” 到主机相应软件的USB【CDC/HID-串口助手】
                                                        //  \r是回车，跳到行首，\n是换行，就是换到下一行；\r\n不要交换次序
    }
}
复制代码

以上是完整的第一个程序代码

Project-CDC1(printf_usb).zip (33.04 KB, 下载次数: 2)

kai*** · 发表于 4 天前

2.2 实验二：查询方式，查询到电脑命令后，printf_usb("Hello World!\r\n")或其他

2.2.1 printf( )，printf_usb( )实验程序代码

#include  "ai8051u.h"   //头文件不分大小写，但关键字分大小写
#include  "ai_usb.h"     //USB库和USB虚拟设备的头文件，需要在项目文件中添加对应的USB库
//由于在USB库函数的代码中已经定义了，不停电ISP下载命令字”@STCISP#”，
//只需要在下载软件的“收到用户命令后复位到ISP监控程序区”选项卡中进行相应的设置，
//即可实现USB不停电ISP下载功能，或串口不停电ISP下载功能。
void main(void)
{
    EAXFR = 1;    //允许访问扩展的特殊寄存器，XFR
    WTST = 0;     //设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
    CKCON = 0;   //设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间


    usb_init();      //初始化USB模块
                        //初始化USB模块，并且会将【P3.0, P3.1】初始化为高阻输入，不影响USB【D-, D+】通讯
    EA = 1;          //总中断允许位打开


    while(1)
    {
         if(bUsbOutReady)
        {     //查询方式：USB-Device单片机查询是否有接收完成的USB主机送来的数据包
              //“bUsbOutReady”:主机发送给HID/CDC设备的数据状态标志。
              //USB库中有定义bUsbOutReady位变量，查询方式必须调用一次“usb_OUT_done();”
              //状态位为1表示，主机发送给HID/CDC设备数据已完成，
              //设备已成功接收一包数据，等待对数据继续处理。

             if(UsbOutBuffer[0]==6)
                 printf_usb("HelloWorld!\r\n");    //接收到的数据包的第0个字节是6，打印“HelloWorld！”
            else if(UsbOutBuffer[0]==7)
                 printf_usb("China!\r\n");          //接收到的数据包的第0个字节是7后，打印“China！”


             usb_OUT_done();  //USB查询方式，Device单片机通知【主机可以发下一个数据包】
                                        //当使用査询方式if(bUsbOutReady)，查询调用USB库函数时，在数据处理完成后，
                                        //必须调用一次“usb_OUT_done();”，这样才能接收下一包数据。
                                        //如果是使用中断方式调用USB库函数，用户程序不需要调用“usb_OUT_done();”
                                        //中断方式，USB库函数内部会自动处理。
        }
    }
}
复制代码
