网上买的5v的成品继电器,用3.3vio口驱动

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:474
  • 最近打卡:2025-09-03 00:03:38
已绑定手机

153

主题

1857

回帖

2244

积分

金牌会员

积分
2244
发表于 前天 00:27 来自手机 | 显示全部楼层 |阅读模式

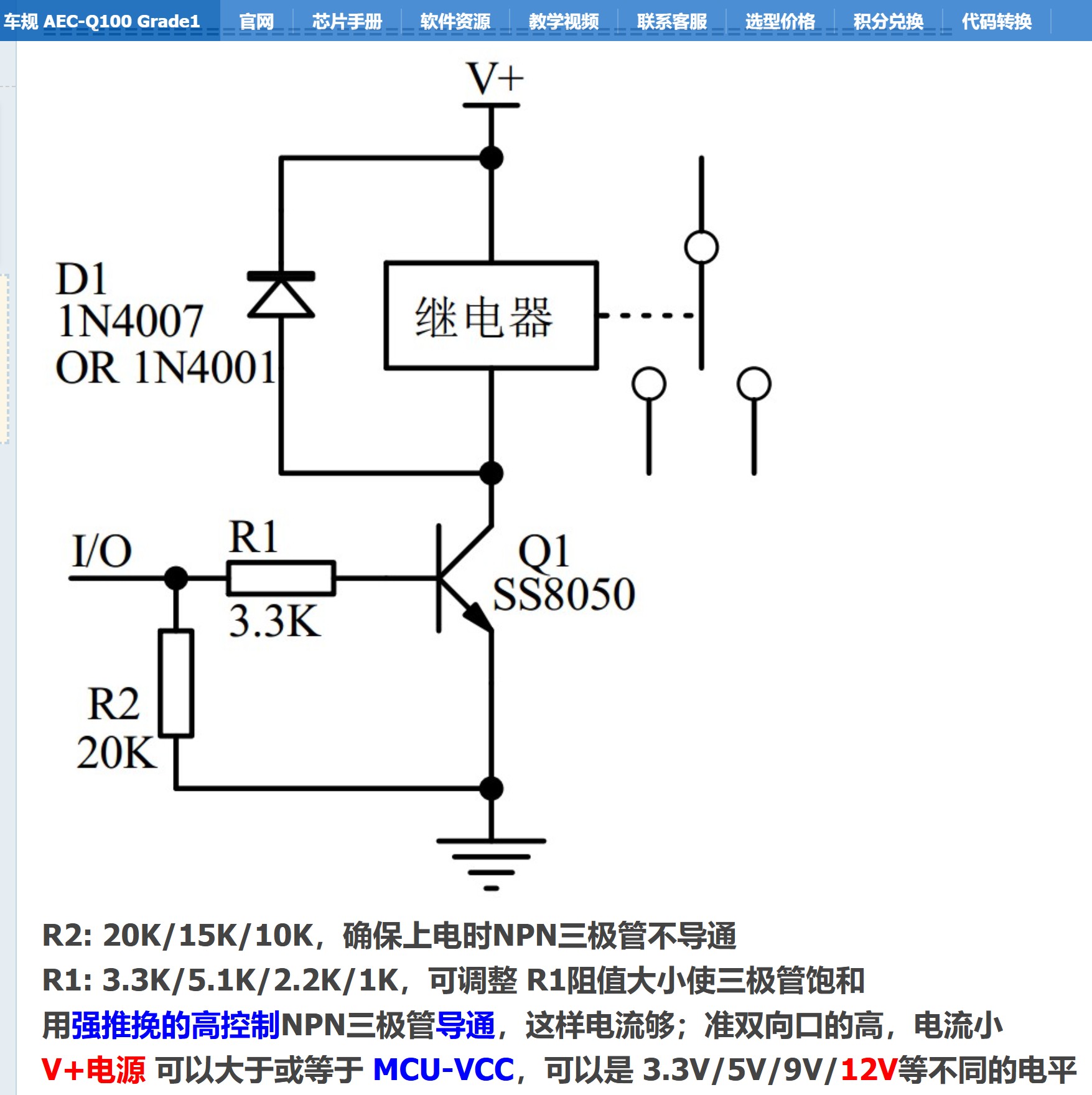

这个我网上买的成品,看了论坛里面的电路用三极管可以驱动
但是我想了一下,是不是把这个电阻值改一下就能用3.3v驱动了
用万用表量了一下,闭合时是55ma电流

回复

使用道具 举报 送花

3

主题

2001

回帖

850

积分

等待验证会员

积分
850
发表于 前天 00:28 | 显示全部楼层
尊敬的用户,您好!

感谢您对国芯人工智能的关注与支持。针对您提到的关于使用3.3V IO口驱动5V继电器的问题,我们从专业角度为您进行分析,并提供可行的解决方案。

首先,您提到所购买的成品继电器在闭合时的工作电流为55mA,这表明该继电器的线圈需要一定的驱动能力。通常情况下,5V继电器的线圈电阻约为100Ω左右(根据欧姆定律:U=IR,即R=U/I=5V/0.055A≈90.9Ω),因此其工作电压为5V,额定电流约为55mA。

若您希望使用3.3V的IO口直接驱动该继电器,需考虑以下几点:

1. 电压不足:3.3V可能不足以使继电器正常吸合,尤其在负载变化或温度波动的情况下,可能导致继电器无法稳定工作,甚至出现误动作或无法吸合的情况。

2. 电流限制:3.3V IO口通常具有有限的输出电流能力,一般在几十毫安以内,若直接驱动55mA的继电器线圈,可能会超出IO口的驱动能力,导致电路不稳定或损坏。

3. 三极管驱动方案:论坛中提到的三极管驱动方式是一种常见且可靠的解决方案。通过三极管(如NPN型)作为开关,可以将3.3V控制信号转换为足以驱动继电器的电流,同时保护IO口不受大电流影响。

若您希望尝试调整电阻值以适配3.3V驱动,需注意以下几点:
电阻选择:如果采用电阻分压的方式,需确保在3.3V下仍能提供足够的电压至继电器线圈。例如,若继电器线圈阻值为100Ω,则所需电压为5V,而3.3V下的电流仅为33mA(I=U/R=3.3/100=0.033A),远低于所需的55mA,无法有效驱动继电器。
功率损耗:若强行使用3.3V驱动,可能因电压不足导致继电器无法正常工作,甚至造成线圈过热或烧毁。

综上所述,建议您采用三极管驱动方案,以确保继电器能够稳定、可靠地工作。具体电路可参考如下结构:
  1. 3.3V IO → 基极电阻 → NPN三极管基极
  2. 三极管集电极 → 继电器线圈 → 电源正极
  3. 三极管发射极 → 地
  4. 继电器线圈另一端 → 电源正极
复制代码

同时,建议在继电器线圈两端并联一个续流二极管(如1N4148),以防止断电时产生的反向电动势对三极管造成损害。

如您有进一步的电路设计需求或技术疑问,欢迎随时联系国芯人工智能,我们将竭诚为您提供技术支持。

祝您项目顺利!

[本文内容由国芯人工智能辅助生成,仅供参考]
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:642
  • 最近打卡:2025-09-02 20:05:35
已绑定手机

54

主题

1898

回帖

3818

积分

论坛元老

积分
3818
发表于 前天 06:43 | 显示全部楼层
55ma对单片机IO有点大啊
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:474
  • 最近打卡:2025-09-03 00:03:38
已绑定手机

153

主题

1857

回帖

2244

积分

金牌会员

积分
2244
发表于 前天 07:06 来自手机 | 显示全部楼层
jwd 发表于 2025-9-1 06:43
55ma对单片机IO有点大啊

55ma不是从io口输出的,
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:130
  • 最近打卡:2025-09-02 07:52:57
已绑定手机

15

主题

51

回帖

767

积分

高级会员

积分
767
发表于 前天 07:46 | 显示全部楼层
vb2*** 发表于 2025-9-1 07:06
55ma不是从io口输出的,

输入也不行。
你这55毫安是3.3V驱动时的电流?
按普通型号计算,这种小型继电器线圈功率约0.36W(还有0.45W的,那电流需要更大一点),5V的型号大概需要72MA电流。直流阻值约69欧姆。3.3/69约等于48毫安。
对于性能优秀的芯片来说,可能真的直接用IO驱动(那也得用5V),但是我真没看到这样用的。
看下资料,最小吸合电压为75%,就是5V的最小也要3.75V才能驱动,用3V3,你确定是吸合了吗?
我倒是见到过直接用IO驱动数码管的,省不少三极管,还是7位动态的。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:642
  • 最近打卡:2025-09-02 20:05:35
已绑定手机

54

主题

1898

回帖

3818

积分

论坛元老

积分
3818
发表于 前天 09:25 | 显示全部楼层
xiaob*** 发表于 2025-9-1 07:46
输入也不行。
你这55毫安是3.3V驱动时的电流?
按普通型号计算,这种小型继电器线圈功率约0.36W(还有0.4 ...

stc本身有带数码管的型号,动态的电流会更小一些吧
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:474
  • 最近打卡:2025-09-03 00:03:38
已绑定手机

153

主题

1857

回帖

2244

积分

金牌会员

积分
2244
发表于 前天 09:27 | 显示全部楼层
xiaob*** 发表于 2025-9-1 07:46
输入也不行。
你这55毫安是3.3V驱动时的电流?
按普通型号计算,这种小型继电器线圈功率约0.36W(还有0.4 ...

那就可能真的是电流的问题, 我测试了, 用电池可以直接驱动,3.3v的电池有55ma的电流
用单片机确实驱动不了
改成5v供电,单片机就可以驱动
那我是要换电路吗?
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:170
  • 最近打卡:2025-09-02 10:36:53

777

主题

1万

回帖

1万

积分

管理员

积分
18917
发表于 前天 11:09 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:481
  • 最近打卡:2025-09-02 00:15:25

9

主题

403

回帖

2929

积分

金牌会员

积分
2929
发表于 前天 11:23 | 显示全部楼层
这个光耦隔离继电器模块,不是单片机直接驱动的继电器,是光耦次级驱动继电器,具体要查阅这个模块的使用说明.
模块输入信号没有功率要求,只要能点亮光耦初级led就行了,通常5-10mA就够了,具体激励电压要看光耦初级串联的限流电阻大小,修改合适阻值改成3.3V驱动没有问题.
但是,模块上的继电器是5V线圈,所以要用5V给模块供电才行,也就是说,模块供电用5V,模块输入信号用3.3V是可以的.
当然,5V继电器用3.3V供电有时也能动作,但吸合力弱,触点能力可能会下降.需要实际验证.
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:130
  • 最近打卡:2025-09-02 07:52:57
已绑定手机

15

主题

51

回帖

767

积分

高级会员

积分
767
发表于 前天 11:36 | 显示全部楼层
jw*** 发表于 2025-9-1 09:25
stc本身有带数码管的型号,动态的电流会更小一些吧

记忆中好像是用的11F的,就是代码扫描的,关键是人家控制着段的电流比较小,也不用三极管,是个高手设计的,就是亮度不太理想
回复

使用道具 举报 送花
