关于AI8051U QSPI BUSY问题的分析与建议如下:

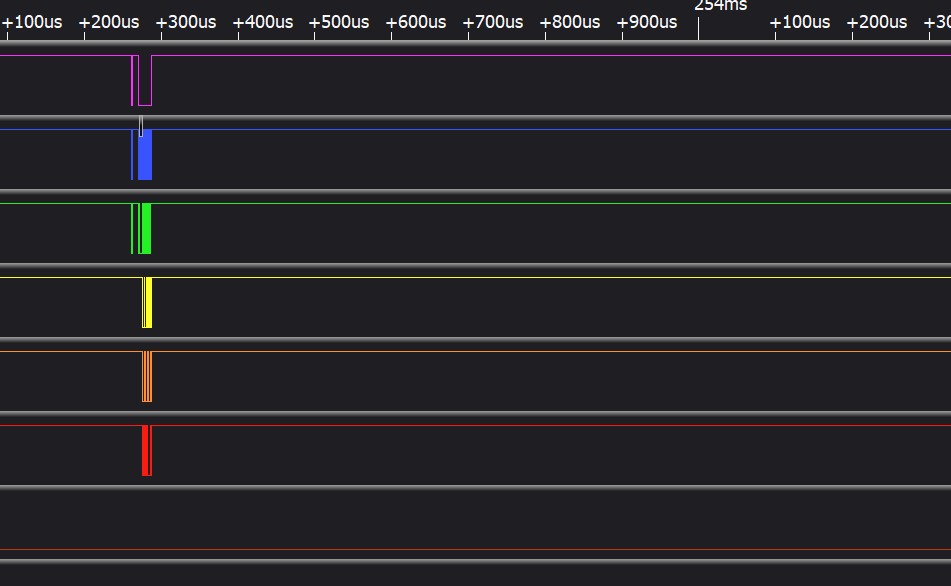

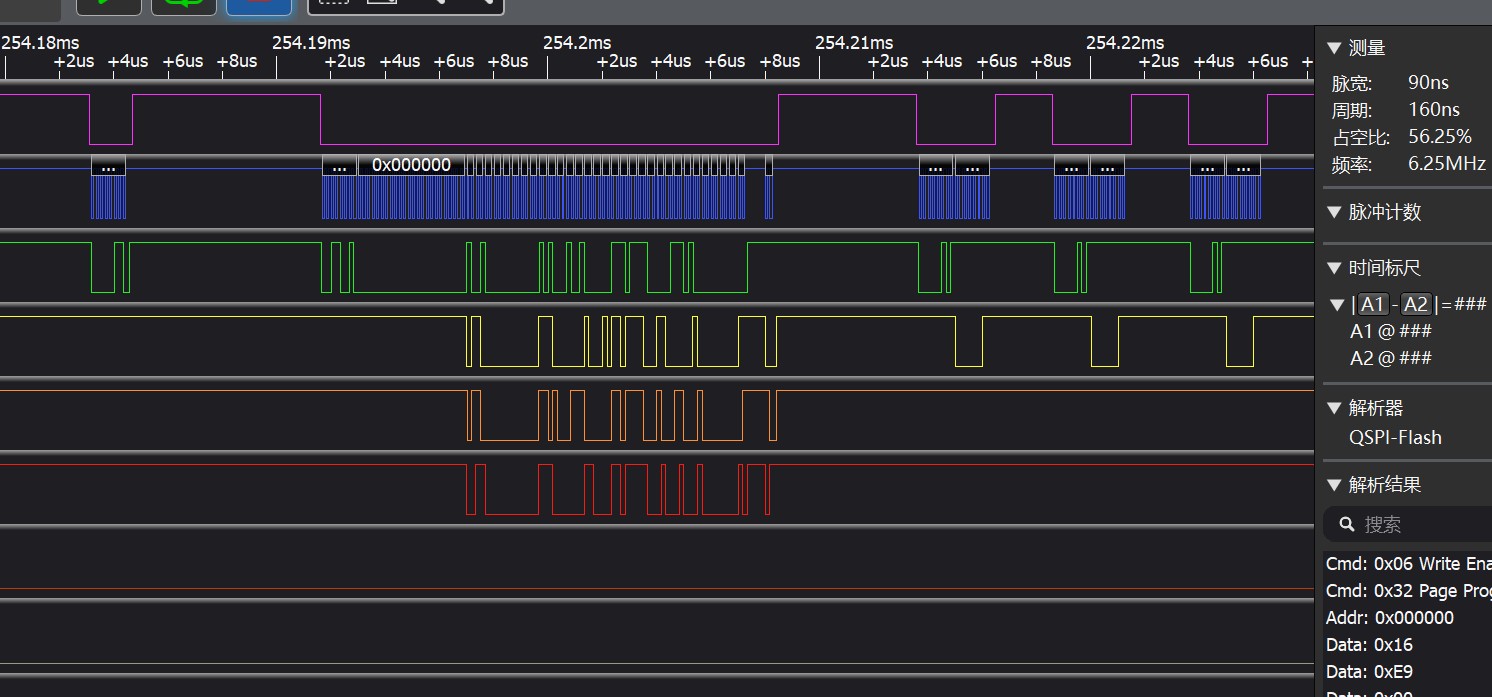

根据您提供的描述,AI8051U在使用QSPI接口对W25Q系列Flash进行读写操作时,在地址0x0000000上执行擦除后写入32字节数据的过程中,出现死循环卡在QSPICheckBusy()函数中。进一步观察发现,当屏蔽该检查语句后,程序可正常运行,表明问题可能与QSPI忙状态检测机制相关。
一、可能原因分析
1. QSPI控制器状态未正确释放
在完成一次写操作后,QSPI控制器可能未及时释放“busy”标志,导致后续操作无法继续。这可能是由于DMA传输未完全完成,或QSPI内部状态机未进入空闲状态所致。
2. DMA配置不正确
若DMA配置错误(如传输长度、缓冲区地址、中断触发方式等),可能导致数据未正确写入Flash,从而引发QSPI控制器持续处于“busy”状态。
3. Flash芯片响应异常
W25Q系列Flash在接收到写指令后,会进入编程状态并返回忙状态信号(BSY)。若Flash未正确响应,或在写入过程中发生错误,可能导致QSPI控制器持续检测到“busy”。
4. QSPICheckBusy()逻辑缺陷
QSPICheckBusy()函数可能存在逻辑问题,例如未正确读取Flash的“busy”位,或读取时机不当,导致误判。
5. 时序问题
QSPI操作对时序要求较高,若主从设备之间的时钟相位、延迟设置不匹配,也可能导致Flash无法正确响应指令,进而引发“busy”状态持续。
二、排查建议
1. 验证QSPICheckBusy()实现
检查QSPICheckBusy()函数是否正确读取了Flash的“busy”状态。通常可通过发送读状态寄存器指令(如0x05)并读取返回值来判断。
- c
- BYTE QSPICheckBusy(void)
- {
- BYTE status;
- QSPIWRITECMD(0x05); // 读状态寄存器指令
- QSPIREADDATA(&status, 1);
- return (status & 0x01); // BSY位为第0位
- }
复制代码
确保该函数能准确反映Flash的忙状态。
2. 检查DMA传输完整性
确认W25QDMAPageProgram32(addr, BLESENDDATA, 32)函数是否正确配置DMA通道,并确保DMA传输完成后触发相应的中断或标志位。可在DMA传输完成后添加延时或等待标志位,以确保QSPI控制器已准备好。
3. 增加调试输出
在QSPICheckBusy()前后添加调试信息(如打印当前状态寄存器值),帮助定位“busy”状态是否由Flash实际响应引起。
4. 测试其他地址或数据
尝试将写入地址改为非0x0000000位置,或写入不同大小的数据(如16字节),观察是否仍出现相同问题,以判断是否为特定地址或数据的问题。
5. 检查Flash初始化流程
确保在写入前已正确执行擦除操作,且擦除完成后Flash已恢复正常状态。某些Flash在擦除后需要一定时间恢复,若立即写入可能引发异常。
三、临时解决方案
若您暂时无法定位根本原因,可考虑以下临时措施:
在关键操作前后添加延时:例如在QSPICheckBusy()调用前后加入短延时(如1ms),以确保QSPI控制器有足够时间处理状态变化。
优化DMA传输流程:确保DMA传输完成后,QSPI控制器已释放“busy”状态后再进行下一次操作。
四、结论
综上所述,AI8051U在QSPI操作中出现死循环问题,很可能与QSPI控制器状态检测机制或Flash响应异常有关。建议优先排查QSPICheckBusy()函数的实现逻辑及DMA传输配置,并结合调试信息进一步定位问题根源。
如需进一步协助,请提供完整的QSPI驱动代码及Flash操作流程图,以便更深入分析。
[本文内容由国芯人工智能辅助生成,仅供参考] |
