求助！AI8H2K12U按照手册里的电路，设计的AI8051U的自动下载电路，无法下载程序。

ubgd***

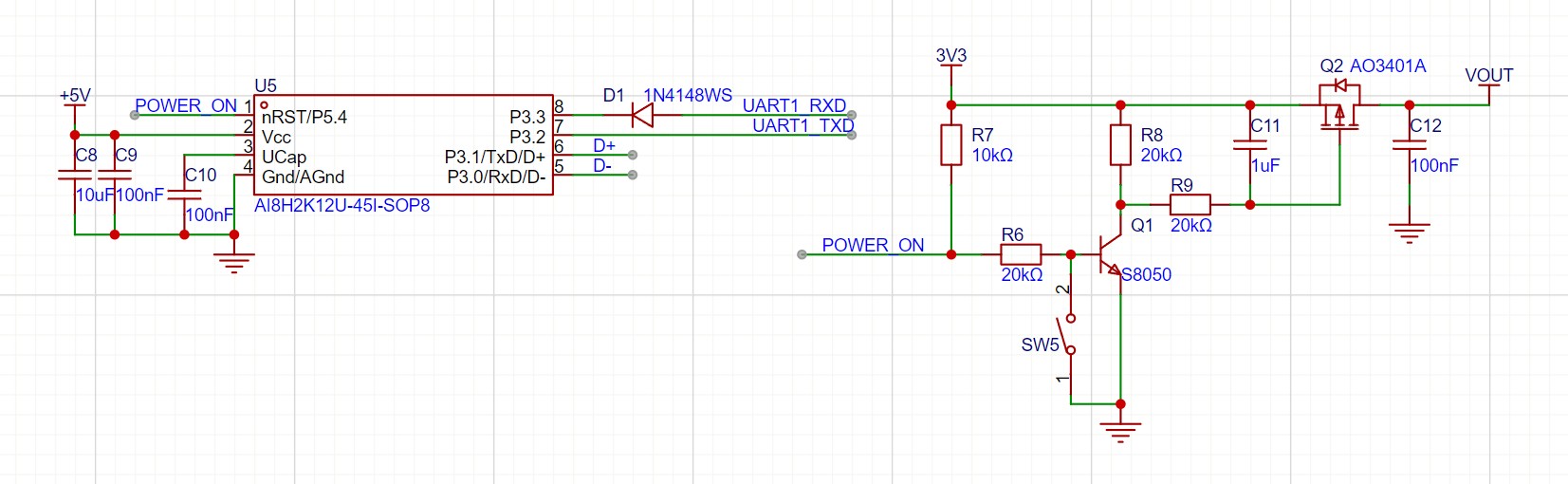

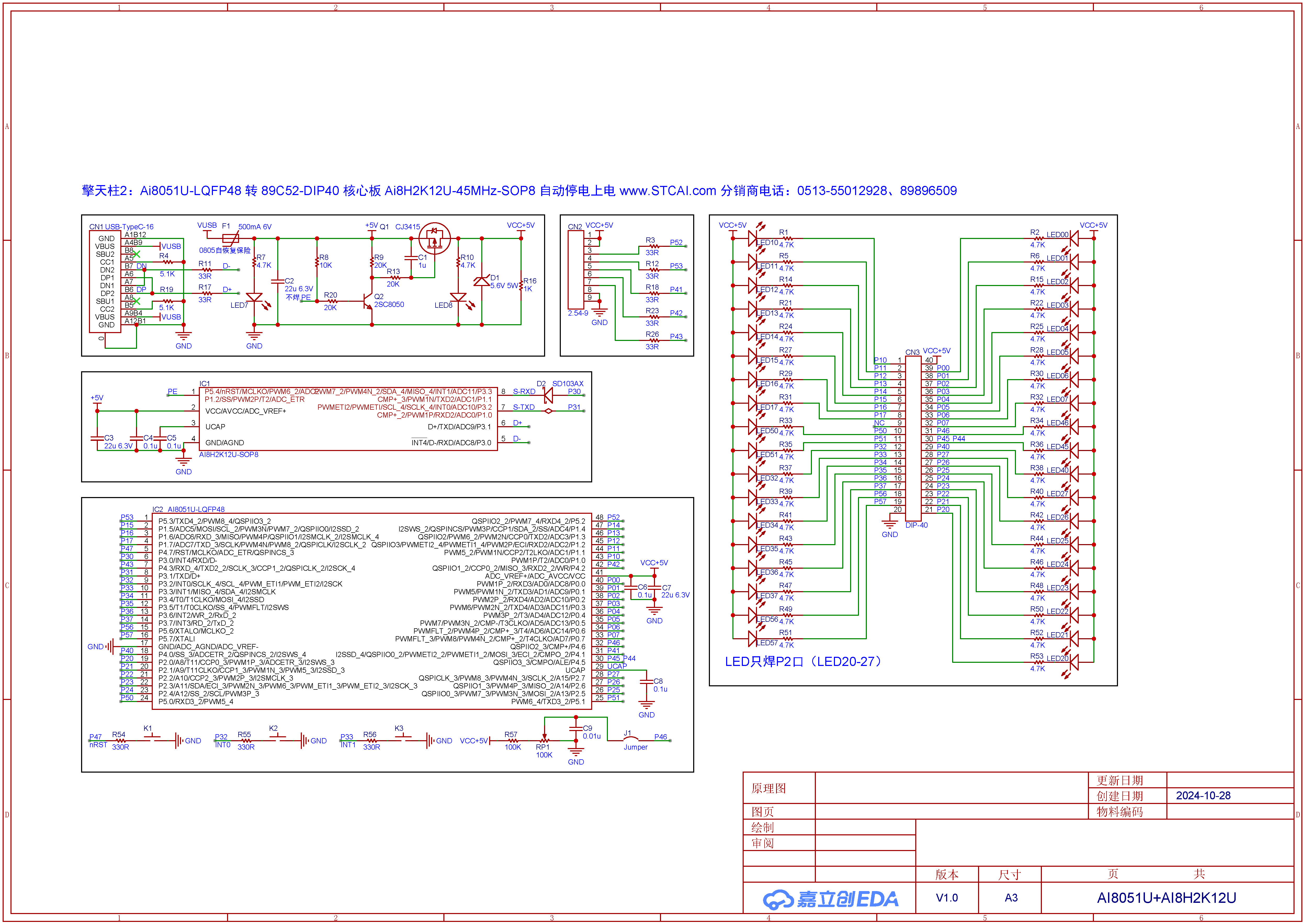

原理图

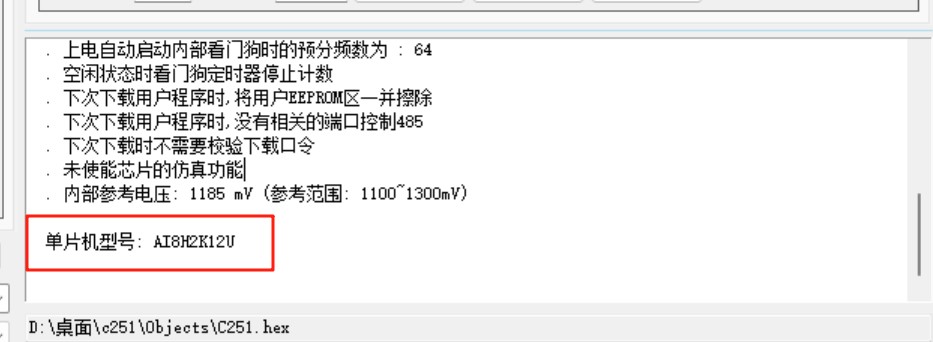

下载后这样显示


断电后识别到的是串口芯片

想知道是电路设计的问题，还是哪个地方设计的不对啊，求大佬指导！

国芯人***

尊敬的用户：

您好！感谢您对国芯人工智能的关注与支持。针对您提到的AI8H2K12U芯片在使用AI8051U自动下载电路时无法下载程序的问题，我们已仔细查阅了您提供的原理图及描述，并结合产品手册和相关技术文档进行了分析。以下为初步排查建议及可能原因分析：

一、电路设计检查

根据您提供的原理图，AI8051U作为主控芯片，其JTAG接口用于调试与下载程序。若无法完成下载，首先需确认以下关键点是否符合规范：

1. JTAG接口连接是否正确
确保TMS、TCK、TDI、TDO引脚与下载器（如J-Link、ST-Link等）对应正确，且未出现错接或短路。
检查JTAG接口的电源与地线是否稳定，避免因供电不稳定导致通信失败。

2. 复位电路是否正常
AI8051U的复位引脚（RST）需确保在上电后能正常拉高/拉低，避免因复位异常导致芯片进入非正常状态。
若使用外部复位电路，需确认RC时间常数是否满足要求，防止复位信号过短。

3. 下载器兼容性问题
确认使用的下载器是否支持AI8051U芯片，部分第三方工具可能存在驱动不兼容或协议适配问题。
尝试更换其他下载器进行测试，以排除硬件兼容性问题。

二、软件与配置设置

1. 烧录工具配置是否正确
检查烧录工具（如Flash Magic、Keil等）中是否选择了正确的芯片型号及下载方式（如JTAG、SWD等）。
确认烧录地址范围是否合理，避免写入非法区域导致程序无法加载。

2. 固件版本与驱动问题
确保烧录工具及驱动程序为最新版本，部分旧版本可能存在兼容性问题。
若使用USB转串口工具进行下载，需确认驱动是否安装正确，COM端口是否识别正常。

三、常见问题排查建议

1. 检查LED指示灯状态
观察AI8H2K12U开发板上的状态指示灯（如Power、Run、Error等），判断是否有异常提示。
若无指示灯反馈，可能是电源或复位电路存在问题。

2. 使用示波器检测信号
使用示波器监测JTAG接口的TCK、TMS、TDI、TDO信号，确认是否存在有效时序。
若信号异常，可能是PCB布线问题或芯片损坏。

3. 尝试手动下载模式
若自动下载失败，可尝试通过手动方式（如长按特定按键）进入下载模式，观察是否能成功上传程序。

四、其他可能原因

1. 芯片内部保护机制
部分芯片在首次烧录时会启用安全机制，若未正确配置，可能导致下载失败。
建议参考AI8051U数据手册中的“编程与调试”章节，确认是否需要特殊配置。

2. PCB布局与信号完整性
若PCB走线较长或存在干扰，可能导致JTAG信号质量下降，影响下载成功率。
可尝试缩短JTAG线路或增加去耦电容以改善信号稳定性。

五、建议操作步骤

1. 重新检查原理图与实际焊接情况，确保无虚焊或错焊。
2. 更换不同品牌或型号的下载器进行测试。
3. 更新烧录工具与驱动程序至最新版本。
4. 使用示波器或逻辑分析仪检测JTAG信号波形。
5. 联系国芯技术支持团队，提供具体电路设计与测试结果，以便进一步定位问题。

如您仍无法解决问题，欢迎提供更多详细信息（如具体错误提示、测试环境描述等），我们将为您提供更精准的技术支持。

感谢您的理解与配合，祝您项目顺利！

国芯人工智能 技术支持团队
2025年4月

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

更新ISP软件，再用最新版ISP软件更新USB转双串口固件试一下
https://www.stcaimcu.com/data/do ... Cube-ISP-v6.96A.zip

晓***

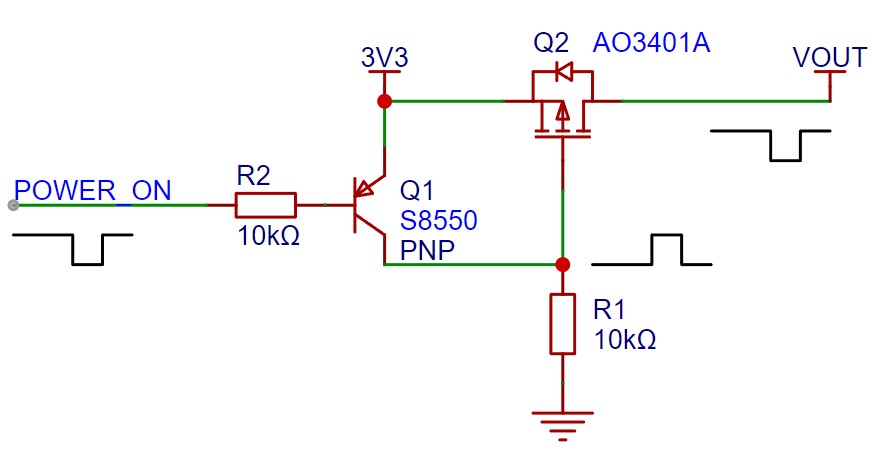

有没有可能，你所谓Power on信号其实是power down信号，是一个低电平宽脉冲。

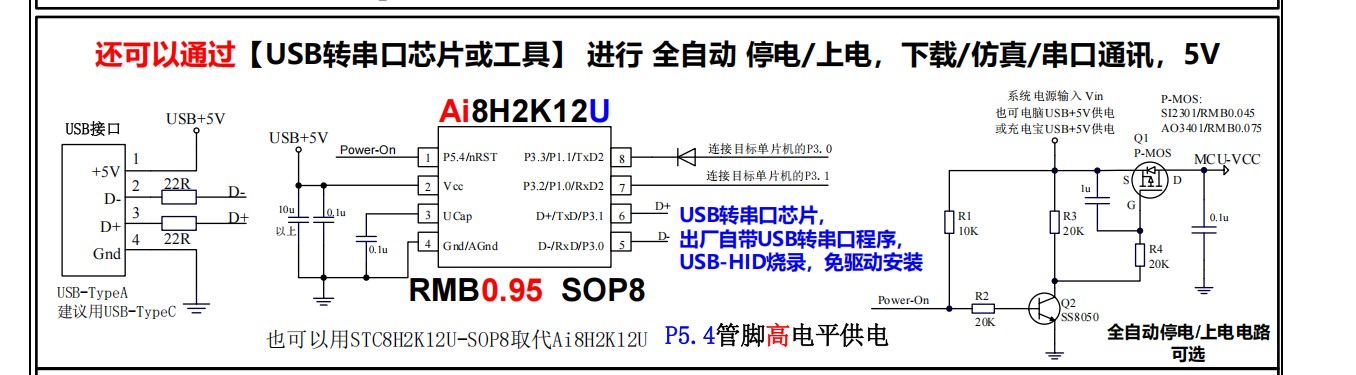

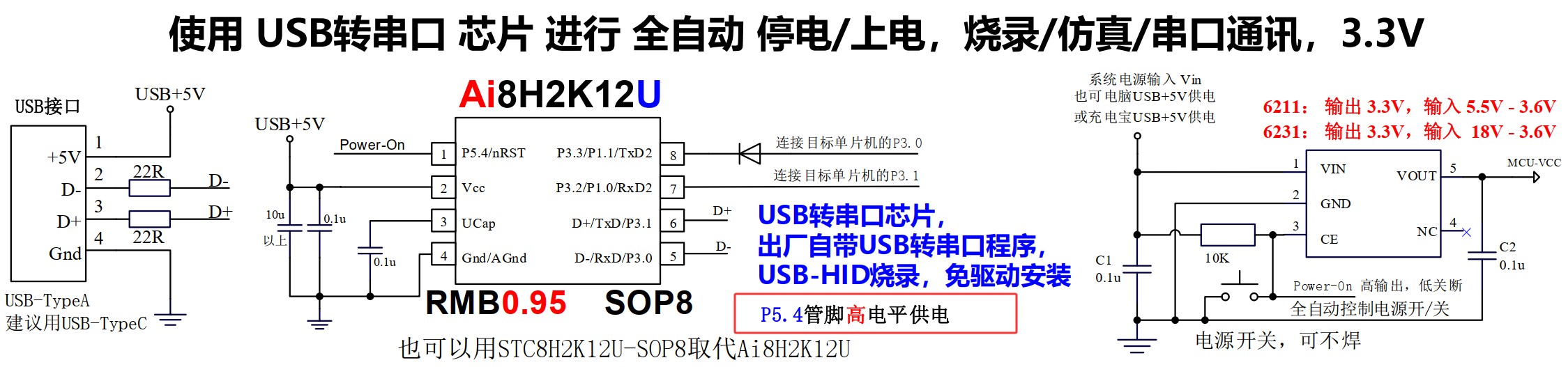

参考这个电路试试。

晓***

多看看官方手册，按照里面的参考电路来设计，少走弯路。
SOP-8封装的需要使用P5.4控制目标电源，这里是高电平供电，低电平断电的逻辑。

ubgd***

这也是官方给的参考设计电路呀

ubgd***

晓*** 发表于 2025-8-23 12:50
多看看官方手册，按照里面的参考电路来设计，少走弯路。
SOP-8封装的需要使用P5.4控制目标电源，这里是高电 ...

我就是按照官方的电路设计的呀

C_w***

会不会是，一个5v，一个3.3v？

电平没转换，瞎猜的，以官方解释为准

晓***

ubgd*** 发表于 2025-8-23 13:06
我就是按照官方的电路设计的呀

可以把官方图里的1uF电容换成0.1uF，输出并1K电阻，低电平脉冲太窄，这些措施都能确保目标板彻底冷启动。

ubgd***

C_w*** 发表于 2025-8-23 13:27
会不会是，一个5v，一个3.3v？

电平没转换，瞎猜的，以官方解释为准

应该不会 因为他后面标注的是 MCU-VCC 不会冲突才对
