STC32G144K246-LQFP100/64, 100MHz-CPU, 60MHz-I/O, DAC + OP 已验证

zh***

STC32G144K246, 内部的 LDO-1.5V 是一个优秀的内部 LDO !

内部 【主LDO-1.5V 输出】，从停止到恢复工作测试
===省电模式时 【Small-LDO输出】 一直在工作，维持 SFR / SRAM / RTC 继续

STC32G144K246主时钟停振省电模式（STOP模式）唤醒时，
Core_Vcc管脚外挂不同大小的电容，Core_Vcc电压跌落测试
===Core_Vcc管脚是内部 【主LDO-1.5V 输出】的外部接电容管脚
测试环境及示波器信号说明：

测试样品：STC32G144K246-LQFP100

测试工作频率：102MHz

测试时将RSTCRx设置为0xff，将所有外设都处于复位状态

示波器两通道：黄色通道为LDO（SLDO+MLDO），蓝色通道I/O

黄色通道的LDO输出1.2V的SLDO时为STOP模式，输出1.6V的MLDO时开始唤醒STOP；

蓝色通道上升沿时CPU开始运行程序

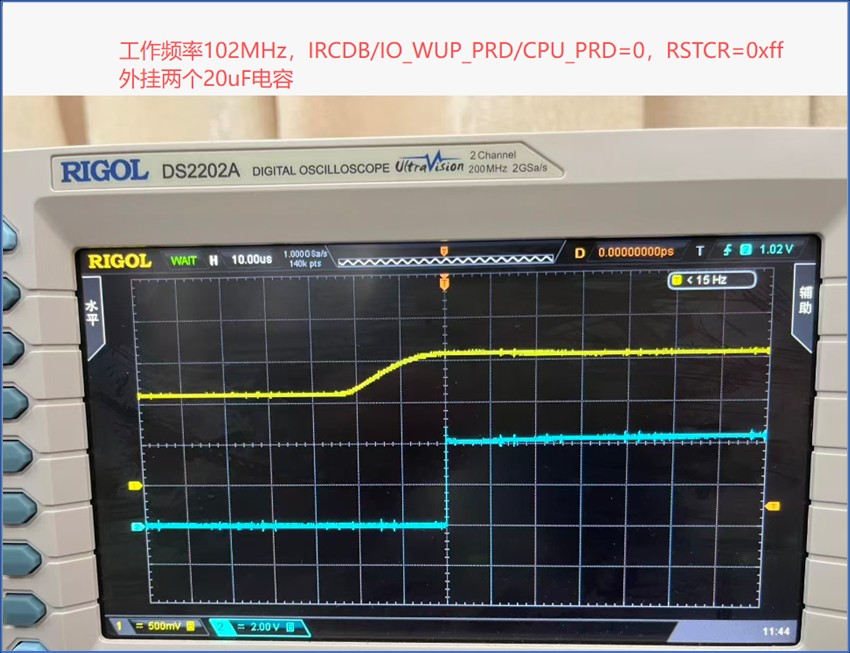

下图为外接两个22uF的效果：

2*20uF

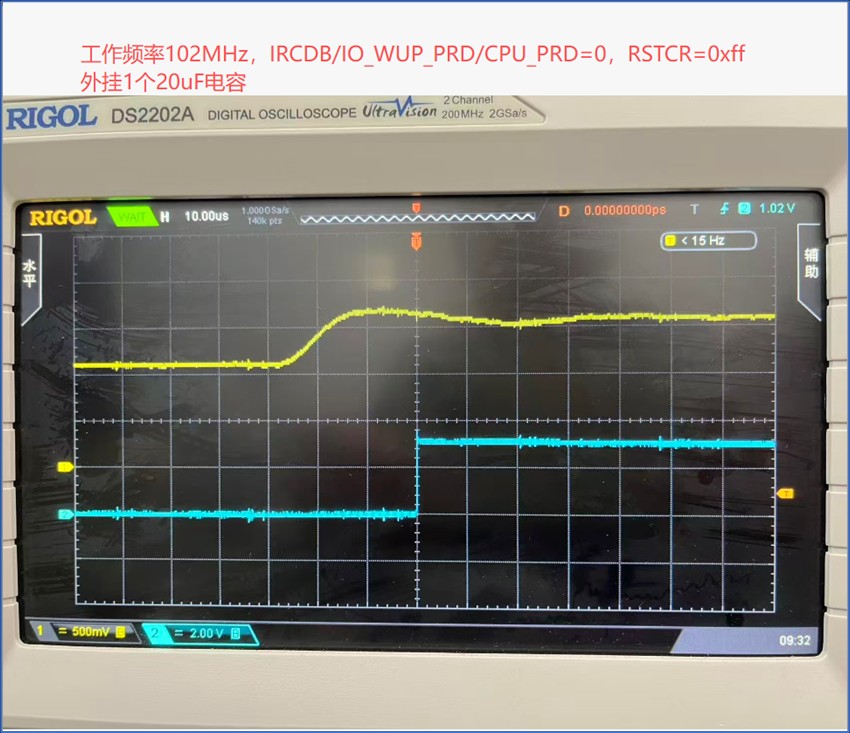

下图为外接1个22uF的效果：

20uF

下图为外接两个10uF的效果：

2*10uF

下图为外接1个10uF的效果：

10uF

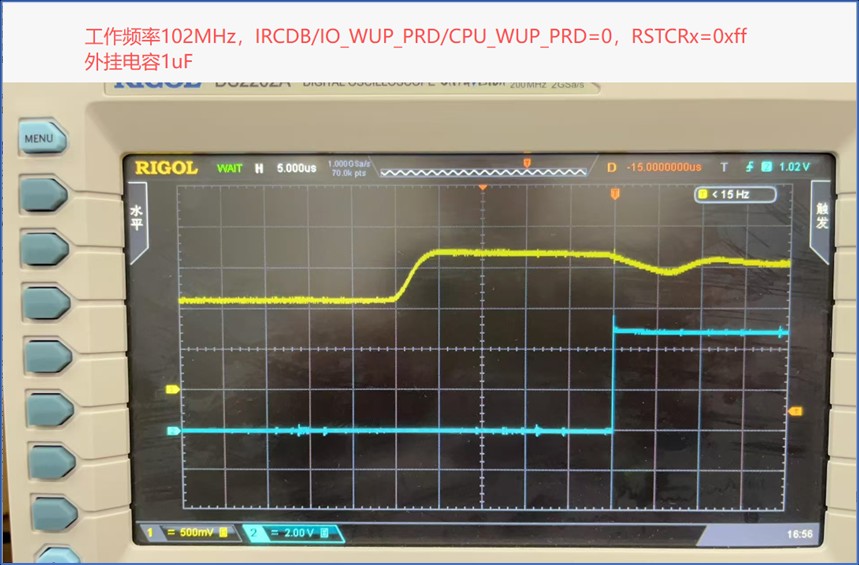

下图为外接1个1uF的效果：

1uF

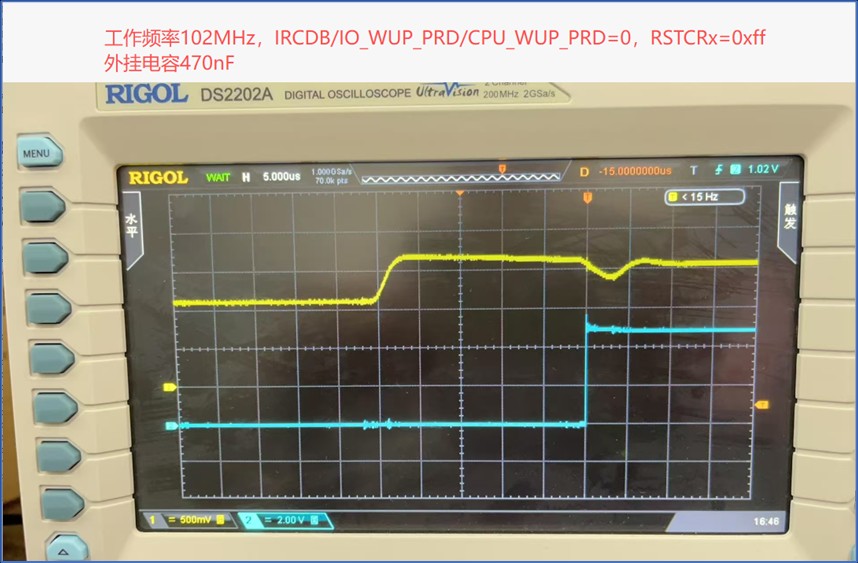

下图为外接1个470nF的效果, 0.47uF：

470nF

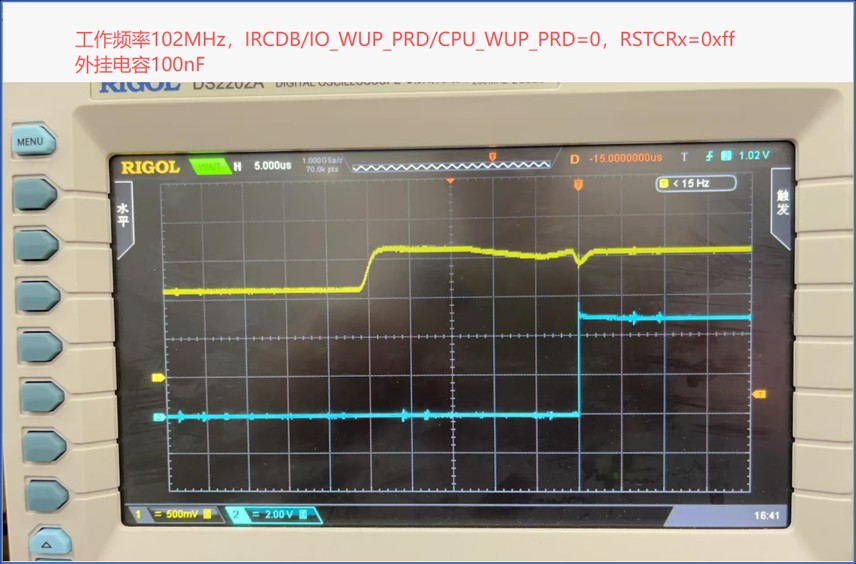

下图为外接1个100nF的效果，0.1uF：

100nF

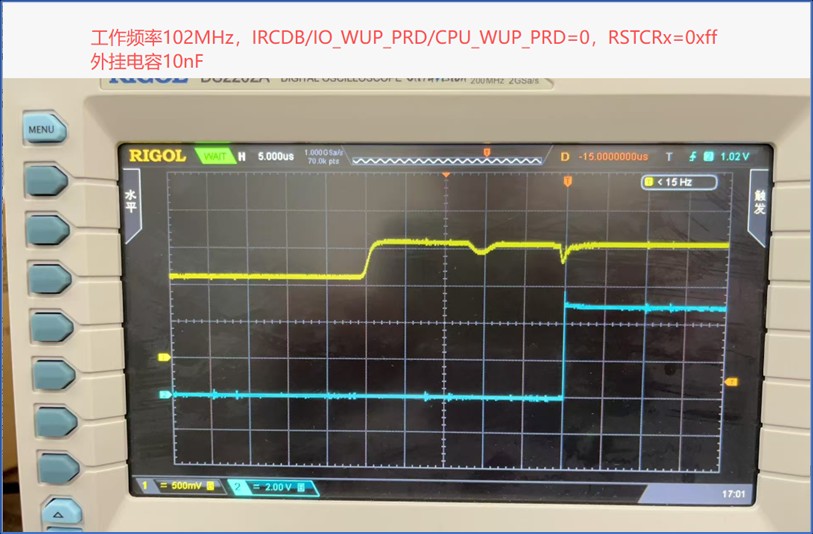

下图为外接1个10nF的效果, 0.01uF：

10nF

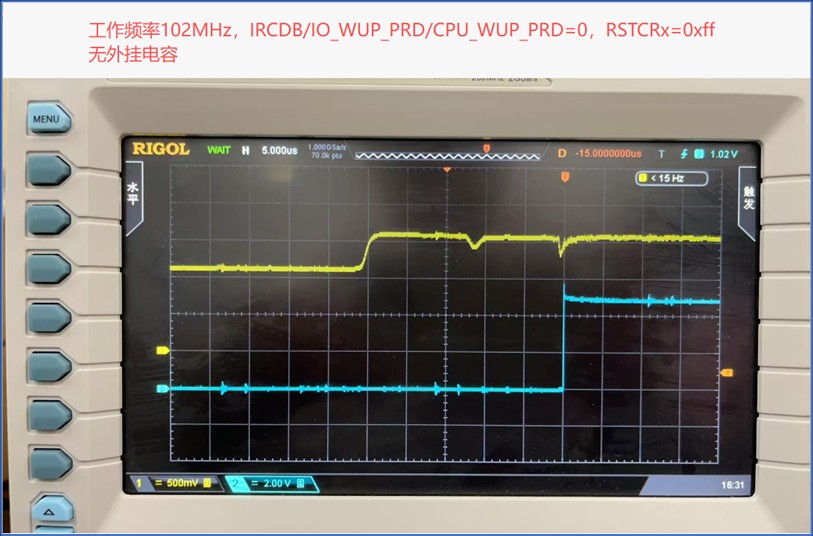

下图为无外接电容的效果：

无外接电容，LDO-1.5V说出, 基本正常，但不建议

结论：

从上面的测试来看，STC32G144K246由于主频到 100MHz,【主LDO-1.5V 输出】的管脚，

Core_Vcc 电源管脚，建议还是如普通外部 LDO-1117 / LDO-6211 / LDO-6231,

外接1 ~ 2个电容，否则MCU从STOP模式唤醒重新启动时会有明显跌落。

Core_Vcc管脚外接一个1uF~10uF的电容，

STC32G144K246, 内部的 LDO-1.5V 就是一个优秀的内部 LDO !

patch***

一片51闯天下

骨***

STC32G144K246头文件有错，在AI-CUBE-ISP平台导入头文件(在仿真处导入)，文件2539行和2554行名称相同冲突，正确的是2554行应该是EP9INIF，且这个文件很多寄存器数据都没有

cnw***

快点上架lqfp64和lqfp48了，等了整整一年了！

神***

LQFP64, LQFP100, 有了

hz_m***

神*** 发表于 2025-9-5 20:41
STC32G144K2463.3V, I/O 对外输出速度，50MHz ~ 60MHz50MHz ~ 60MHz, 打开大电流和快速模式，3.3V输出50M没 ...

神工，建议给配带宽高点的示波器，有点跟不上了

PING***

都这么快了，可以用来做逆变器或者数字电源吗？

神***

PING*** 发表于 2025-12-4 14:50
都这么快了，可以用来做逆变器或者数字电源吗？

可以

PING***

神*** 发表于 2025-12-4 21:47
可以

什么时候出个demo或者SDK啊？
