ADC采集数据相差太多是为什么

乘风***

陈*** 发表于 2025-8-22 11:04
你好，按照大佬说的，在最开始对P_SW2的bit7进行置位，但ADC采集还是不准确。我有一个疑问，这个ADCTIM是 ...

采集速度太快，采样电容充放电没完成会影响结果。
将附件例子P33设置高阻输入，单独采样ADC3，结果通过串口打印出来看看误差有多少。
另外采样结果跟基准电压也有关系，8G1K08A的基准电压是VCC。
用示波器测量VCC与ADC脚电压看看是否稳定。

erci***

4.59V供电测试1V电压，正常：
stc8H.zip (145.63 KB, 下载次数: 36)

2025-8-22 12:14 上传

点击文件名下载附件

陈***

大佬们，VCC应该是3.3V左右，芯片设置的输出引脚的最大值为3.3V(示波器看的)，我使用ADC15采集内部参考电压1.19V的AD值反推VCC也是3.3V附近，很奇怪的是内部参考电压的AD值是准确的，但采集对外部输入的模拟电压采集AD值又和示波器对不上

陈***

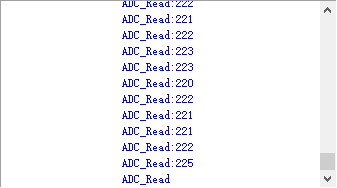

问题解决了，是debug调试界面的问题，我猜是keil代码优化掉了，导致在调试界面看到的数据不正确，我使用串口在调试助手上看，数据正确无误

erci***

陈*** 发表于 2025-8-22 16:15
问题解决了，是debug调试界面的问题，我猜是keil代码优化掉了，导致在调试界面看到的数据不正确，我使用串 ...

试了下仿真，优化级别7，值也正常，可以再试下，是不是仿真时没接ADC线猜的随机值？


4.59V采0.1V仿真：

陈***

erci*** 发表于 2025-8-22 16:43
试了下仿真，优化级别7，值也正常，可以再试下，是不是仿真时没接ADC线猜的随机值？

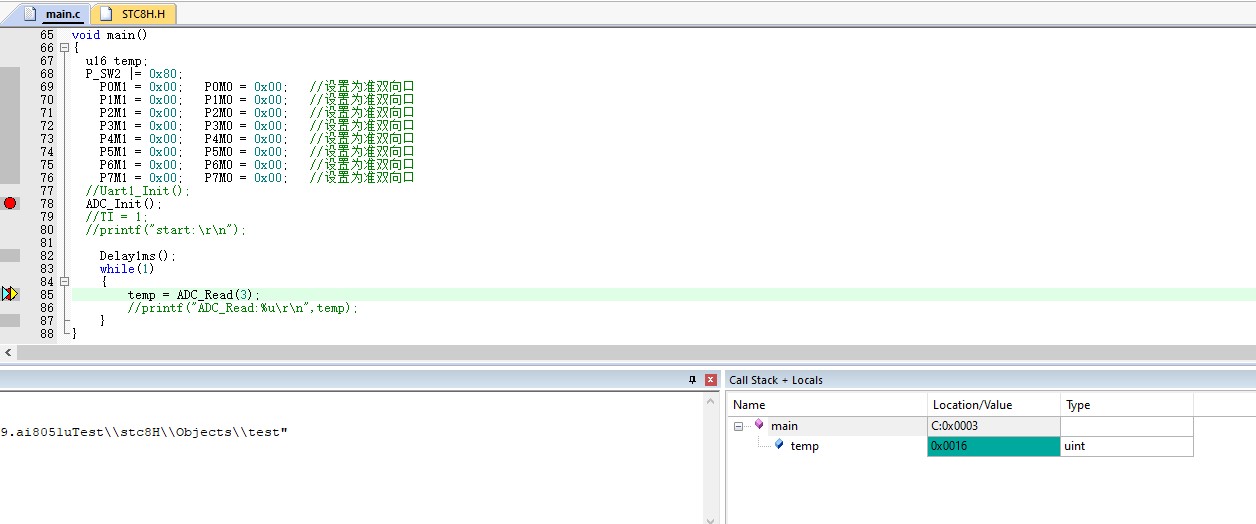

不太明白您说的ADC线，在debug界面看我定义的变量ADC_Value的数据是对不上的，但将ADC_Value的值通过串口发出去，在调试助手看数据是准确的

erci***

陈*** 发表于 2025-8-23 11:14
不太明白您说的ADC线，在debug界面看我定义的变量ADC_Value的数据是对不上的，但将ADC_Value的值通过串口 ...

就是猜测ＡＤＣ引脚外部接线接触不良或者仿真时ＡＤＣ引脚没供电？
看我上面仿真界面是可以观察到的

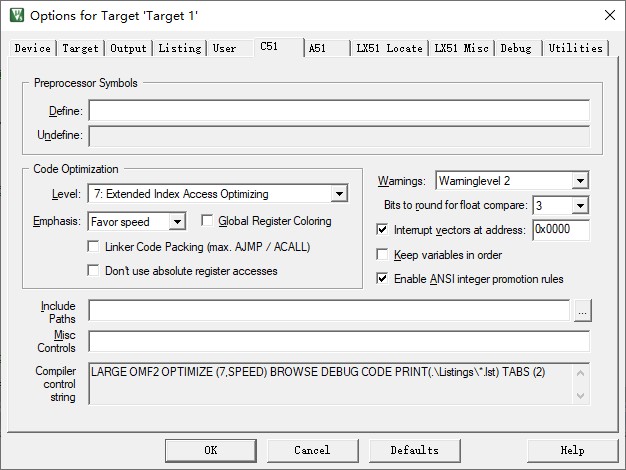

仿真异常，可以界面截图看下，另外怀疑优化掉了工程选项配的级别是几？
