ai8051U矩阵按键--打卡9

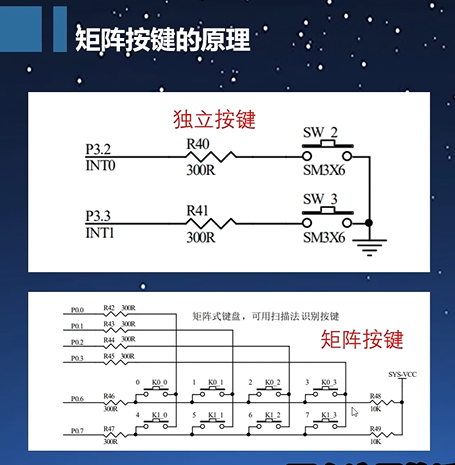

矩阵按键原理

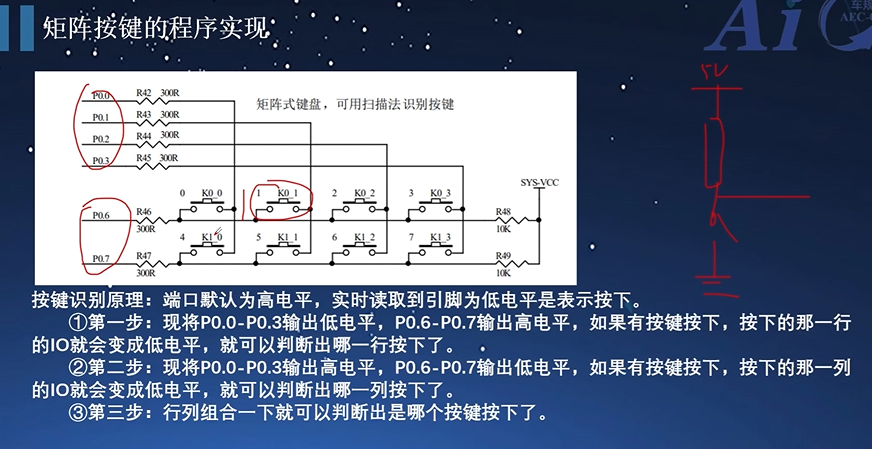

分行端口和列端口。当行端口为高电平时，列端口为低电平，按键按下会将按下行的高电平改为低电平，确认按键所在行；当行端口为低电平时，列端口为高电平，按键会将按下的列的高电平改为低电平，确认按键所在列。行号和列号确认即可找到对应的按键。
缺点：只能有一个按键按下，检测一个按钮被按下。不支持多按键按下。

按键内容

第一种写法：顺序操作判断每个端口

// 键号
unsigned char keyNum = 0xFF;
// 行号
#define ROW1 端口号(例如P00)
#define ROW2
// 列号
#define COLUMN1 端口号(例如P05)
#define COLUMN2
#define COLUMN3
#define COLUMN4
void matrixButtons(){
// 1.先确认行号，行端口：高电平，列端口:低电平，行端口判断低电平
COLUMN1 = 0;
COLUMN2 = 0;
COLUMN3 = 0;
COLUMN4 = 0;
ROW1= 1;
ROW2= 1;

if((ROW1 == 0) || (ROW2 == 0)){
    if(ROW1 == 0) && (ROW2 ==0)){
      ROW1 = 1;
      ROW2 = 1;
      keyNum = 0;
      printf_usb(" 非法操作，有多个按键被按下 \r\n");
    }else if((ROW1 == 0) &&(ROW2 == 1)) || ((ROW1 == 1) &&(ROW2 == 0)){
        // 2.确认列号，行端口：低电平，列端口:高电平，列端口判断低电平
        COLUMN1 = 1;
        COLUMN2 = 1;
        COLUMN3 = 1;
        COLUMN4 = 1;
        ROW1= 0;
        ROW2= 0;
        if(ROW1 == 0){
            // 行按键起始号
            keyNum = 1;
            if((COLUMN1 == 0) && (COLUMN2 == 1) && (COLUMN3 == 1) && (COLUMN4 == 1){
               keyNum = keyNum + 1;
              printf_usb(" 按键位置:第1行第1列 \r\n");
            }else if(COLUMN1 == 1) && (COLUMN2 == 0) && (COLUMN3 == 1) && (COLUMN4 == 1){
               keyNum = keyNum + 2;
               printf_usb(" 按键位置:第1行第2列 \r\n");
            }else if(COLUMN1 == 1) && (COLUMN2 == 1) && (COLUMN3 == 0) && (COLUMN4 == 1){
               keyNum = keyNum + 3;
              printf_usb(" 按键位置:第1行第3列 \r\n");
            }else if(COLUMN1 == 1) && (COLUMN2 == 1) && (COLUMN3 == 1) && (COLUMN4 == 0){
               keyNum = keyNum + 4;
              printf_usb(" 按键位置:第1行第4列 \r\n");
            }
        }else if(ROW2 == 0){
            // 行按键起始号
            keyNum = 4;
            if((COLUMN1 == 0) && (COLUMN2 == 1) && (COLUMN3 == 1) && (COLUMN4 == 1){
               keyNum = keyNum + 1;
              printf_usb(" 按键位置:第2行第1列 \r\n");
            }else if(COLUMN1 == 1) && (COLUMN2 == 0) && (COLUMN3 == 1) && (COLUMN4 == 1){
               keyNum = keyNum + 2;
               printf_usb(" 按键位置:第2行第2列 \r\n");
            }else if(COLUMN1 == 1) && (COLUMN2 == 1) && (COLUMN3 == 0) && (COLUMN4 == 1){
               keyNum = keyNum + 3;
              printf_usb(" 按键位置:第2行第3列 \r\n");
            }else if(COLUMN1 == 1) && (COLUMN2 == 1) && (COLUMN3 == 1) && (COLUMN4 == 0){
               keyNum = keyNum + 4;
              printf_usb(" 按键位置:第2行第4列 \r\n");
            }
        }

        // 3.恢复初始值，过滤闪烁问题，行端口：高电平，列端口:低电平
        COLUMN1 = 0;
        COLUMN2 = 0;
        COLUMN3 = 0;
        COLUMN4 = 0;
        ROW1= 1;
        ROW2= 1;

    }else if((ROW1 == 1) && (ROW2 == 1)){
         // 清空键值
        keyNum = 0xFF;
    }

}



}

第二种写法：使用十六进制数表示端口，端口组合模式判断匹配
低位：行，高位：列

例如第一行第一列
0x0F = 0000 1111
ROW = P1 & 0x0F = 0000 1110 & 0000 1111 = 0000 1110
0xF0 = 1111 0000
COLUMN = P1 & 0xF0 = 1110 0000 & 1111 0000 = 1110 0000
ROW + COLUMN = 0000 1110 + 1110 0000 = 1110 1110 = 0xEE
所以第一行第一列的按键可以用0xEE来指向。

按位与(&)：只有两个数的二进制同时为1，结果才为1，否则为0。（负数按补码形式参加按位与运算）
按位或(|)：参加运算的两个数只要两个数中的一个为1，结果就为1。
按位异或(^)：参加运算的两个数，如果两个相应位为“异”（值不同），则该位结果为1，否则为0。
即 0 ^ 0=0 ， 0 ^ 1= 1 ， 1 ^ 0= 1 ， 1 ^ 1= 0 。
