AiCube-ISP, 图形化程序自动生成，【高级PWM-DMA自动产生互补SPWM波形】的代码

zh***

kelle*** 发表于 2025-11-4 22:12
为何STC32G 的HSPWM功能配置没有DMA

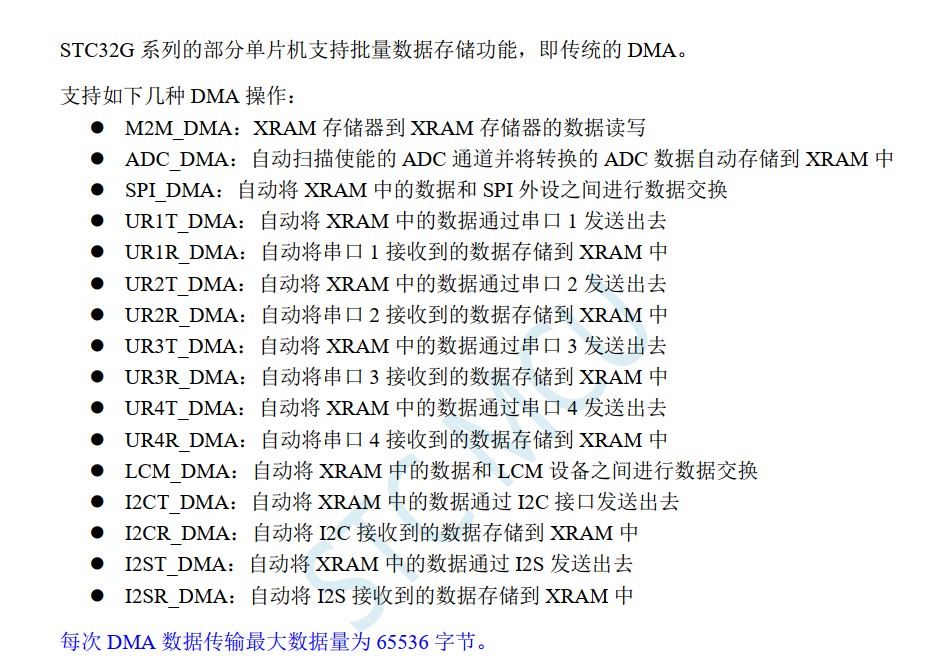

STC32G12K128和STC32G8K64两个系列的PWM都不支持DMA

kelle***

kelle*** 发表于 2025-11-4 22:12
为何STC32G 的HSPWM功能配置没有DMA

这个STC32G生成的互补输出PWM输出的不是互补的波形是什么原因啊？

kelle***

AICUBE生成的代码如下    PWMA_C1SwitchP1011();               //设置PWMA通道1数据端口: PWM1P (P1.0), PWM1N (P1.1)

    HSPWMA_Disable();                   //关闭高速模式，使用同步方式进行初始化
    PWMA_InternalClockMode();           //选择内部时钟模式
    PWMA_SetClockDivider(0);            //设置16位预分频
    PWMA_SetReload16(1228);             //设置16位重载值
    PWMA_BufferARR();                   //使能重载值寄存器预装载功能
    PWMA_SetCounter(0);                 //初始化计数值

    PWMA_CC1PDisable();                 //关闭通道
    PWMA_CC1Output();                   //使能通道输出功能
    PWMA_CC1PEnable();                  //打开通道
    PWM_UpdateDuty(PWMA_CH1, 360);      //设置通道的PWM占空比
    PWMA_OC1REFPWMMode1();              //设置通道输出参考信号为PWM模式1信号
    PWMA_BufferCCR1();                  //使能CCRn预装载功能
    PWMA_EnablePWM1POutput();          //开启正极通道输出
    PWMA_EnablePWM1NOutput();          //开启负极通道输出

    PWMA_EnableMainOutput();            //使能PWM主输出

    PWMA_SetIntPriority(3);             //设置中断为最高优先级
    PWMA_EnableUpdateInt();             //使能PWMA更新中断

    HSPWMA_Enable();                    //使能高速模式
    HSPWMA_EnableInt();                 //使能高速模式下的PWM中断

    HSPWMA_Run();                       //PWMA开始运行

kelle***

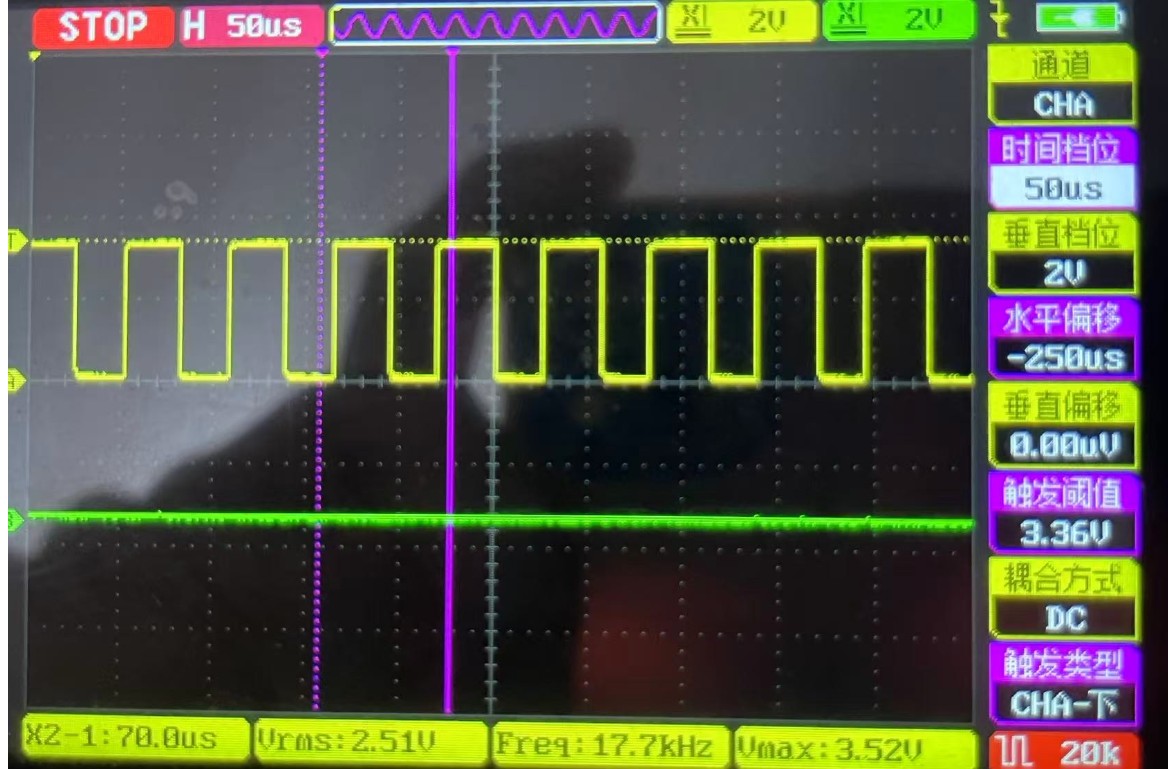

AICUBE生成的代码如下   ：PWM1P 有波形 但是PWM1N没有波形，这是咋回事

PWMA_C1SwitchP1011();               //设置PWMA通道1数据端口: PWM1P (P1.0), PWM1N (P1.1)

    HSPWMA_Disable();                   //关闭高速模式，使用同步方式进行初始化
    PWMA_InternalClockMode();           //选择内部时钟模式
    PWMA_SetClockDivider(0);            //设置16位预分频
    PWMA_SetReload16(1228);             //设置16位重载值
    PWMA_BufferARR();                   //使能重载值寄存器预装载功能
    PWMA_SetCounter(0);                 //初始化计数值

    PWMA_CC1PDisable();                 //关闭通道
    PWMA_CC1Output();                   //使能通道输出功能
    PWMA_CC1PEnable();                  //打开通道
    PWM_UpdateDuty(PWMA_CH1, 360);      //设置通道的PWM占空比
    PWMA_OC1REFPWMMode1();              //设置通道输出参考信号为PWM模式1信号
    PWMA_BufferCCR1();                  //使能CCRn预装载功能
    PWMA_EnablePWM1POutput();          //开启正极通道输出
    PWMA_EnablePWM1NOutput();          //开启负极通道输出

    PWMA_EnableMainOutput();            //使能PWM主输出

    PWMA_SetIntPriority(3);             //设置中断为最高优先级
    PWMA_EnableUpdateInt();             //使能PWMA更新中断

    HSPWMA_Enable();                    //使能高速模式
    HSPWMA_EnableInt();                 //使能高速模式下的PWM中断

    HSPWMA_Run();                       //PWMA开始运行

kelle***

kelle*** 发表于 2025-11-5 19:17
AICUBE生成的代码如下   ：PWM1P 有波形 但是PWM1N没有波形，这是咋回事

PWMA_C1SwitchP1011();          ...

这个AICUBE生成的STC32G有缺陷啊不能直接用，还得回去看资料，需要配置
PWMA_CCER1 = 0x00; // 写 CCMRx 前必须先清零 CCERx 关闭通道

PWMA_CCER1 = 0x05; // 使能 CC1 CC1N通道
才能用参考了布丁橘长的代码总算是能用了，

按道理图形配置起来应该要能跑出正常波形才是，这有点不科学了
官方的库静态库也考不到底层配置。。。。。。

花朝***

楼主你好，为啥生成的串口代码输出是乱码，是要设置什么地方吗

HY***

STC 图形化 程序自动生成工具极力建议可以生成汇编框架

al***

为什么编译不通过?错误c168是怎么回事?步骤全是和楼主的一样.只是我用了3组串口,楼组用了一组串口,是串口多的原因吗?楼主...求解......

zh***

al*** 发表于 2026-1-23 15:44
为什么编译不通过?错误c168是怎么回事?步骤全是和楼主的一样.只是我用了3组串口,楼组用了一组串口,是串口多 ...

需下载这个软件，对Keil的中断号进行扩展
否则Keil只支持0~31的中断号

al***

我照你的方法下载了这个中断扩展插件安装,提示还是不对什么受限版本,.......
