AiCube-ISP, 图形化程序自动生成，【高级PWM-DMA自动产生互补SPWM波形】的代码

zh*** · 发表于 2025-8-14 16:27:49

STC 图形化程序自动生成工具，AiCube-ISP-V6.96S,
【高级PWM-DMA自动产生互补SPWM波形】的代码
1、打开AiCube界面
打开最新的AiCube-ISP-V6.96S版或更高版本软件，
点击菜单项“AiCube”菜单，打开AiCube界面

深圳国芯人工智能有限公司-工具软件


2、创建项目
点击AiCube界面中的新建项目按钮，选择“Ai8051U-32Bit”型号
输入项目名称和项目路径，如下图，点击确定按钮进行项目设置

3、I/O口配置
在AiCube的点击左侧的“图形化I/O口配置”，
在界面的右侧多PWM1端口进行配置

4、使能PWM模块
在AiCube的左侧外设列表中找到PWMA
并勾选使能PWMA外设

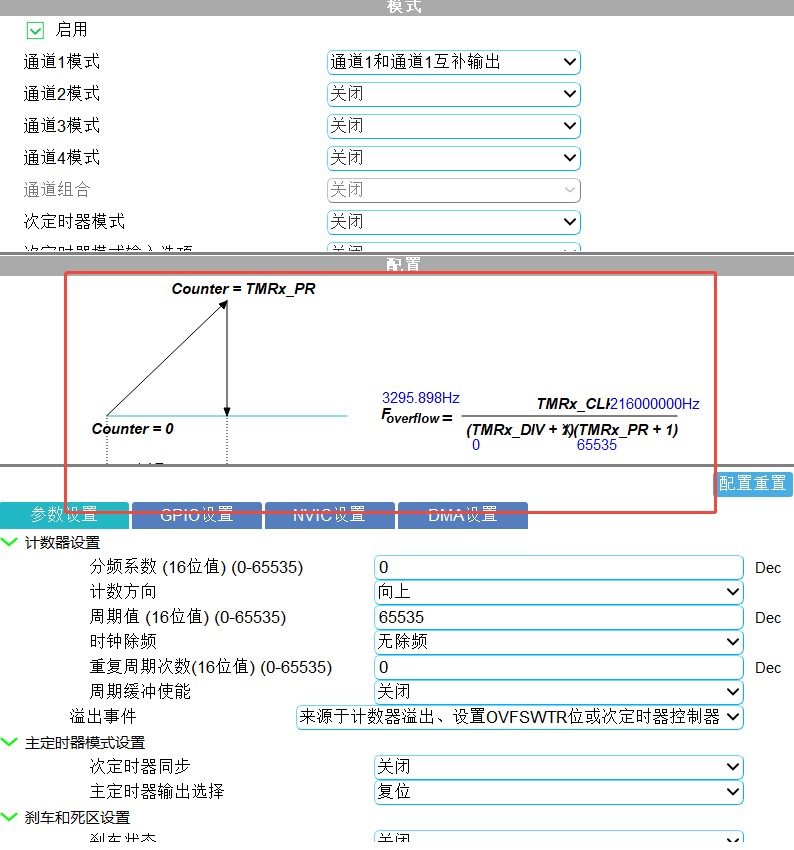

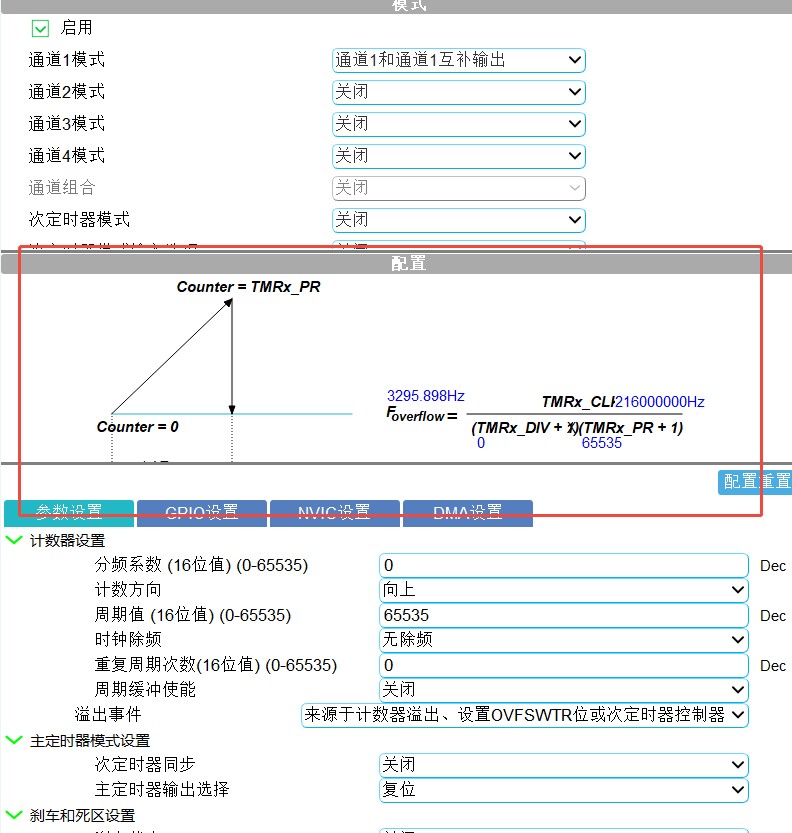

5、PWMA模块设置
PWM模块工作模式选择“简单PWM输出”，
重载值设置为1999，即周期为2000（0~1999）

打开PWMA的通道1，并使能PWM1P和PWM1N输出，使能互补输出

使能PWMA模块的DMA功能
设置DMA事件源为PWMA的更新事件
设置DMA的基地址为0x0D（即PWMA_CCR1H,PWMA_CCR1L）
设置DMA的突发传输次数为1次
设置DMA的突发传输字节数为2字节
设置DMA总传输次数为100

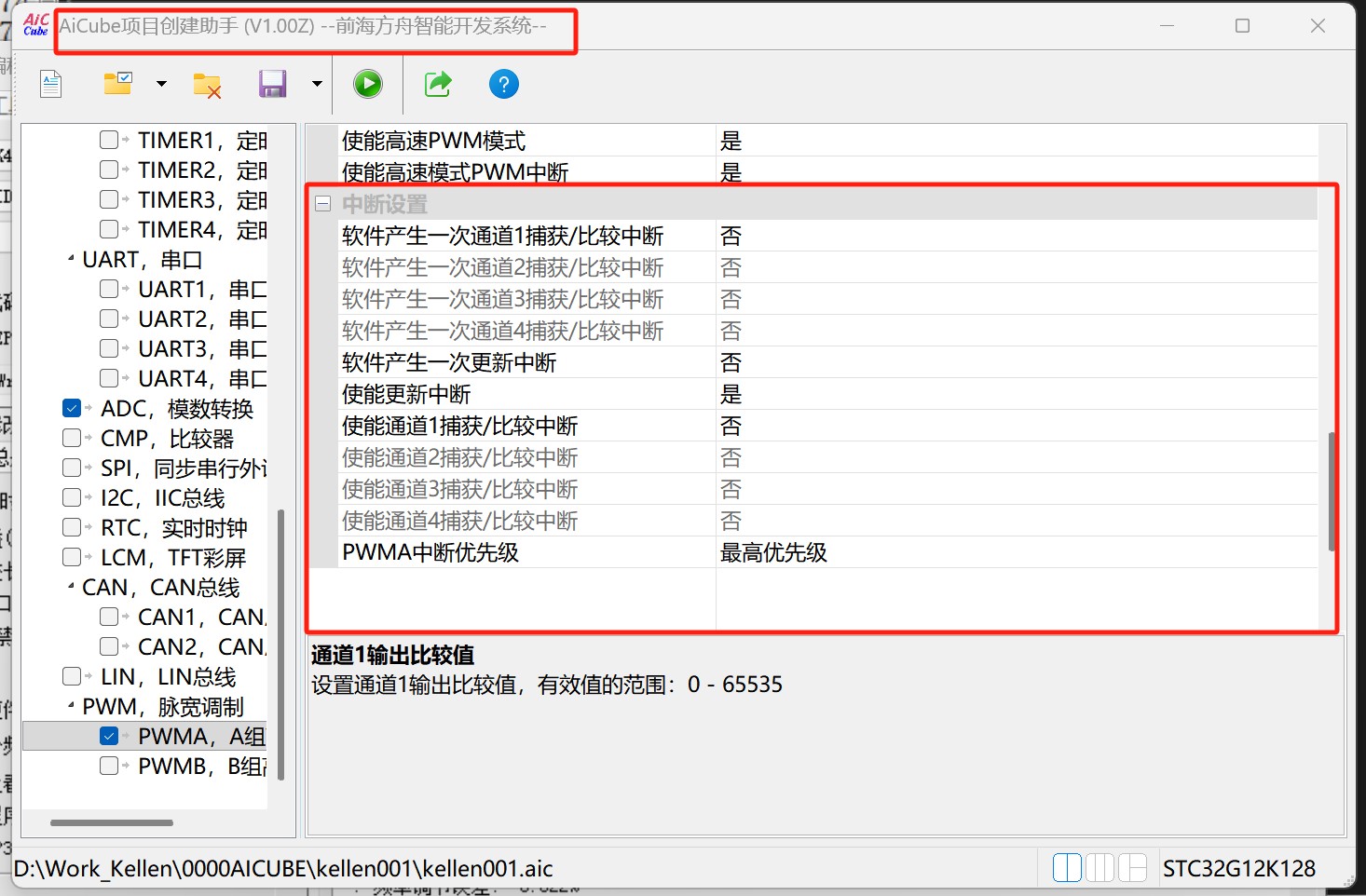

使能PWMA的DMA中断

6、创建Keil项目
点击创建项目按钮，开始创建Keil项目

7、添加正弦表
打开下载软件主界面中的“工具”->“正弦数据表生成器”

在工具中进行如下设置，产生正弦表

将上面的表格数据复制到项目的pwm.c文件中

8、修改代码，触发DMA
输入如下代码，将正弦表数据复制到DMA缓冲区，并触发DMA发送

将触发语句添加到DMA中断中，实现自动重复触发DMA

9、编译并下载HEX到 Ai8051U 目标芯片中

国芯人*** · 发表于 2025-8-14 16:28:00

1、打开AiCube界面
请使用最新版本的AiCube-ISP v696软件，启动后点击菜单栏中的“AiCube”选项，进入图形化开发界面。该界面为开发者提供了直观的配置与代码生成工具，便于快速实现复杂功能。

2、创建项目
在AiCube主界面中，点击“新建项目”按钮，选择目标芯片型号“Ai8051U-32Bit”。输入项目名称及存储路径后，点击“确定”完成项目初始化设置。此步骤确保后续配置与代码生成基于正确的硬件平台。

3、I/O口配置
在左侧导航栏中选择“图形化I/O口配置”模块。在右侧窗口中，对PWM1端口进行详细配置，包括引脚功能、电平标准、驱动能力等参数。合理配置I/O口是实现PWM波形输出的基础。

4、使能PWM模块
在左侧外设列表中找到“PWMA”模块，并勾选其使能选项。该操作将激活PWM控制器，为后续配置和波形生成提供硬件支持。

5、PWMA模块设置
在PWMA配置界面中，选择“简单PWM输出”模式。设置重载值为1999，表示PWM周期为2000个时钟周期（从0到1999）。随后，开启通道1并启用PWM1P与PWM1N输出，同时开启互补输出功能。该配置可生成两路相位相差180°的SPWM波形，适用于电机控制、逆变器等应用场合。

通过上述步骤，AiCube图形化程序自动生成工具能够高效地完成高级PWM-DMA互补SPWM波形的代码生成，显著提升开发效率与系统稳定性。
