便宜的车规-FOC，24万转@STC32G12K128-24A车规，STC-FOC 新算法库,11/30更新

wf137***

FOC-车规, 24万转@STC32G12K128-24A车规，
最便宜的 车规-FOC，STC-FOC 算法库已提供  ，
硬件电路 原理图 及PCB测试板也要提供 才有意义啊

wf137***

我下载了 只有程序 没有硬件电路图等等资料

神***

STC-FOC,
现在是用 2楼的 原流行的 STC-BLDC 方波电路测试的
下周会给出新的原理图



===后记，已给出完整的开源的 SCH / PCB, 大家可以自己修改了

wf137***

期待

月亮***

STC_FAN_FOC.LIB文件打不开啊，只有stc_fan_foc_user.c有程序，PWM和比较器的一些初始化。

神***

库在建立项目时添加

Debu***

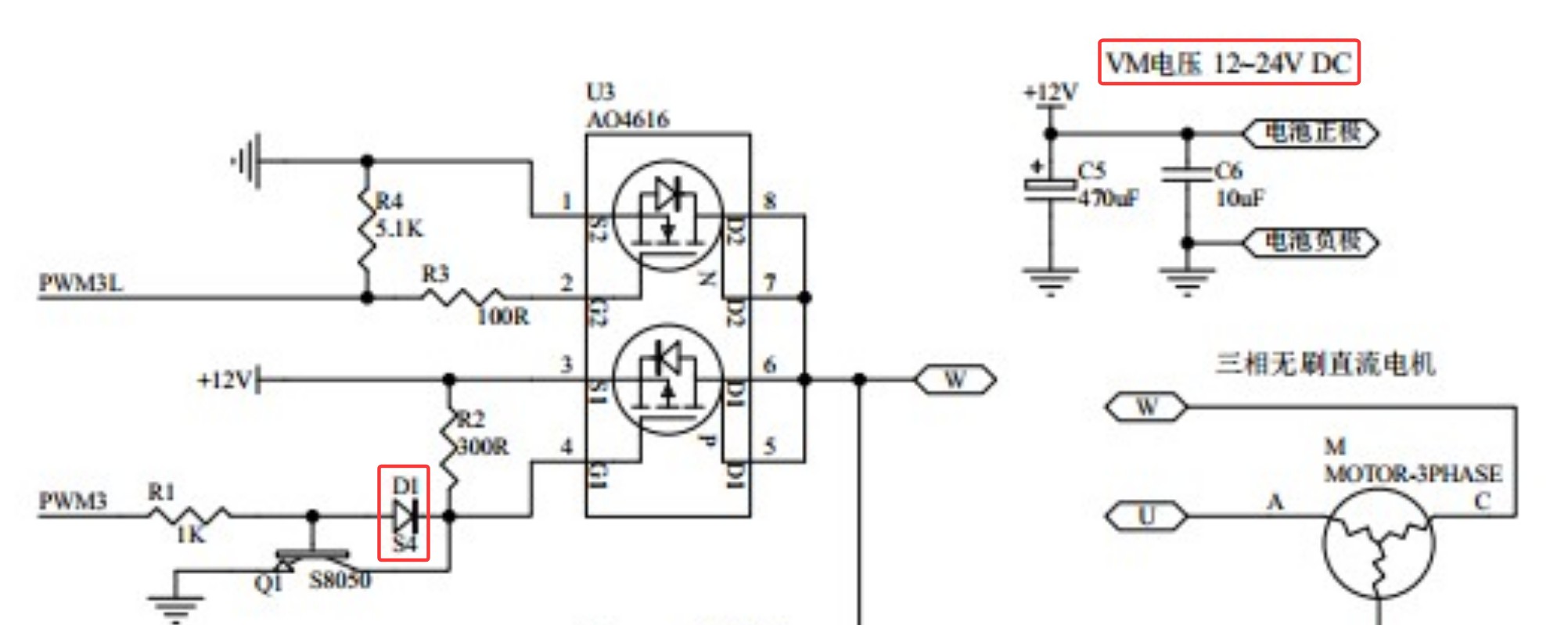

梁工以前的六步换向相法的BLDC控制原理图，
D1起什么作用没看明白 ？
还有MOS一般VGS耐压±20V，电源电压24V，
PMOS的G极下拉到GND，VGS是不是会过压？

Debu***

AO3400：ID=5.7A，Ciss=630pF
是SOT-23封装的功率管，不宜做G极驱动
建议用三极管，梁工的图合理一些

王***

Debu*** 发表于 2025-8-11 17:31
梁工的图，D1起什么作用没看明白
还有MOS一般VGS耐压±20V，电源电压24V，
PMOS的G极下拉到GND，VGS是不是 ...

D1一般是加速电流放出的，如果超过了Vgs，确实会过压，所以要注意MOS的Vgs大小

王***

Debu*** 发表于 2025-8-11 17:44

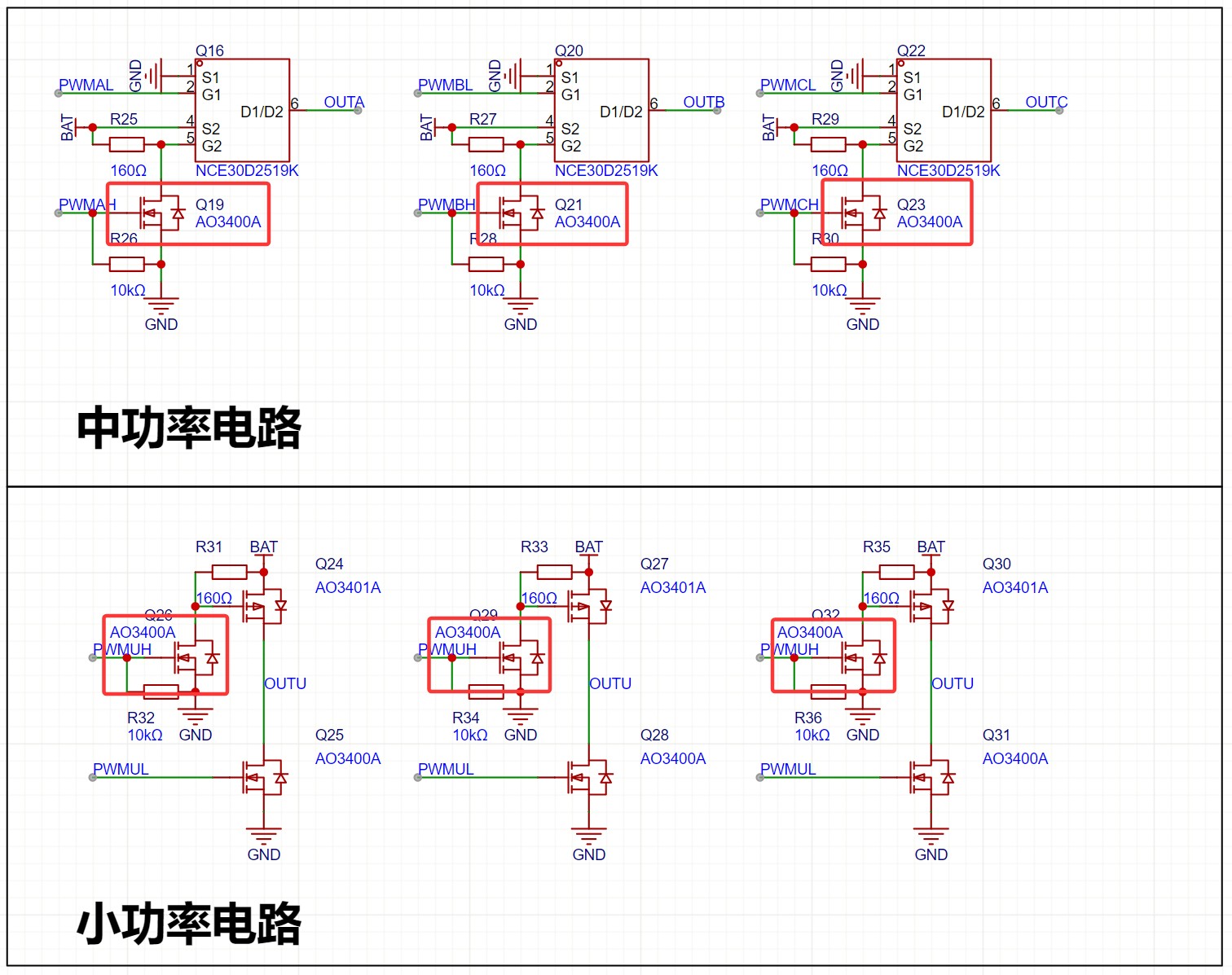

AO3400：ID=5.7A，Ciss=630pF
是SOT-23封装的功率管，不宜做G极驱动
建议用三极管，梁工的图合理一些

可以用si2308这款mos，电流更小一些，确实用ao3400有点大材小用了。
使用mos不使用三极管，是因为mos作为电压型器件，控制速度更快，不然就需要较大的死区，对于控制的影响还是比较大的。

对于上面的Vgs电压问题，我的这个小功率电路确实有最大电压限制。
小功率电路最大PVCC大概在10V
中功率和大功率的最大PVCC大概在18V。可以注明这个问题
如果想要使用超过vgs的电压，可以使用分压电阻完成一次分压，这样Vgs之间的电压就不会超了
