RTC使用外部晶振的问题 | 已解决

ccc*** · 发表于前天 14:08

求大佬帮助！在使用芯片STC8H1K08T作为主控的情况下，使用外部32.768K的晶振无法启动RTC，一直卡在while (!(X32KCR & 0x01) && timeout--) 的循环部分无法启动成功，选用的晶振匹配电容试过：20pf,15pf,12pf。三个均不行
程序功能是先初始化RTC，然后使用STCISP获取实时时间写入RTC中（目前启动RTC晶振出现问题所以后面的功能还未实现）下面是代码：

#include "STC8H.h"

#include "stdio.h"
#include "intrins.h"

typedef       unsigned char       u8;
typedef       unsigned int       u16;
typedef       unsigned long       u32;

#define MAIN_Fosc       22118400L //定义主时钟（精确计算115200波特率）
//#define UART1_BUF_LENGTH 128
#define  P1_MODE_IO_PU(Pin)                               P1M1 &= ~(Pin), P1M0 &= ~(Pin);
#define  P3_MODE_IO_PU(Pin)                               P3M1 &= ~(Pin), P3M0 &= ~(Pin);
#define  P1_MODE_IN_HIZ(Pin)                      P1M1 |= (Pin), P1M0 &= ~(Pin);

/*************  本地变量声明 **************/

u8  TX1_Cnt; //发送计数
u8  RX1_Cnt; //接收计数
bit B_TX1_Busy; //发送忙标志

//u8  RX1_Buffer[UART1_BUF_LENGTH]; //接收缓冲

char code *STCRTC  = "@STCRTC#"; //= "@STCRTC#";  命令头
char indexrtc=0;                   //当前的命令头索引
char length =0;                   //长度
char rtctime[12] ;             //rtc时间数据
bit  Rec_OK = 0;                   //rtc时间获取完成标志

bit B_1S;
bit B_Alarm;

/****************  RTC初始化函数 *****************/
void RTC_config(void)
{
  u16 timeout = 10000;

  X32KCR = 0xc0; // 启动外部32K晶振

  while (!(X32KCR & 0x01) && timeout--)
_nop_();

  if(!(X32KCR & 0x01)) {
printf("X32K Fail! Status: %02x\n", X32KCR);
  }

  RTCCFG &= ~0x02; // 选择外部32K时钟源
  INIYEAR = 24; // 初始化时间
  INIMONTH = 12;
  INIDAY = 31;
  INIHOUR = 23;
  INIMIN = 59;
  INISEC = 50;
  INISSEC = 0;

  RTCCFG |= 0x01;  // 触发初始化
  timeout = 10000;
  while((RTCCFG & 0x01) && timeout--)
_nop_();

  if(RTCCFG & 0x01) {
printf("RTC Init Timeout!\n");
  }

  RTCIF = 0;    // 清中断标志
  RTCIEN = 0x08; // 使能秒中断
  RTCCR = 0x01; // 使能RTC

  printf("RTC Init Done. Status: %02x\n", RTCCR);
}

char putchar(char dat)
{
      B_TX1_Busy = 1;                      //标志发送忙
      SBUF = dat;                                     //发一个字节
      while(B_TX1_Busy);       //等待发送完成
return dat;
}

void Uart1_Init(void)       //115200bps@24.000MHz
{
      SCON = 0x50;             //8位数据,可变波特率
      AUXR |= 0x01;             //串口1选择定时器2为波特率发生器
      AUXR |= 0x04;             //定时器时钟1T模式
      T2L = 0xCC;                      //设置定时初始值
      T2H = 0xFF;                      //设置定时初始值
      AUXR |= 0x10;             //定时器2开始计时
      ES = 1;                               //使能串口1中断
}

void main(void)
{
      EAXSFR();
      EA = 1;
      P1_MODE_IO_PU(0x80 | 0x40);//P16、P17用于外部晶振
      P3_MODE_IO_PU(0x00 | 0x01);//P30、P31用于串口
      Uart1_Init();
      RTC_config();
//       EA = 1;

      while(1)
      {
            if(B_1S)
            {
                              B_1S = 0;
                              printf("Year=20%bd ", YEAR);
                              printf("Month=%bd ", MONTH);
                              printf("Day=%bd ", DAY);
                              printf("Hour=%bd ", HOUR);
                              printf("Minute=%bd ", MIN);
                              printf("Second=%bd ", SEC);
                              printf("\r\n");
            }
      }

}

void UART1_int (void) interrupt 4
{
u8 dat;
if(RI)
{
      RI = 0;
      dat = SBUF;
//       RX1_Buffer[RX1_Cnt] = SBUF;
//       if(++RX1_Cnt >= UART1_BUF_LENGTH) RX1_Cnt = 0;
//-------------------------------串口RTC对时 -------------------------------
      if( length>0 )
      {
         rtctime[length-1]=dat;
         length++;
         if( length>=12 )
         {
            length = 0;
            Rec_OK = 1;
            indexrtc=0;
         }
      }
      if (dat == STCRTC[ indexrtc])
      {
         indexrtc++;
         if(STCRTC[indexrtc] == '\0')
         {
            length = 1; //开启接收
            indexrtc=0;
         }
      }
      else
      {
         indexrtc = 0;
         if (dat ==STCRTC[ indexrtc])
            indexrtc++;
      }
}

if(TI)
{
      TI = 0;
      B_TX1_Busy = 0;
}
}

void RTC_ISR_Handler (void) interrupt 13//RTC_VECTOR
{
      // TODO: 在此处添加用户代码
      if(RTCIF & 0x80) //闹钟中断
      {
            P01 = !P01;
            RTCIF &= ~0x80;
            B_Alarm = 1;
      }

      if(RTCIF & 0x08) //秒中断
      {
            P00 = !P00;
            RTCIF &= ~0x08;
            B_1S = 1;
      }
}

main.c (3.88 KB, 下载次数: 0)

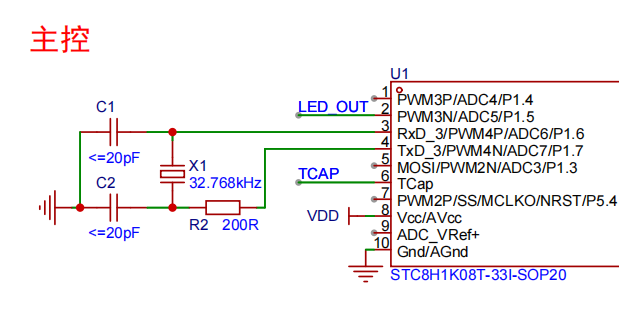

原理图部分

PCB部分

ccc*** · 发表于前天 14:10

求大佬解答

乘风*** · 发表于前天 14:41

直接烧录8H实验箱例程包例子到芯片里试试：50-内部RTC时钟程序
下载时, 选择时钟 24MHz，串口大于RTC时钟信息。
实验箱例程包下载地址：https://www.stcai.com/syx

如果还是不起振的话，先排查板子有没有虚焊或者短路，没有的话换个晶振试试。

ccc*** · 发表于前天 15:03

乘风*** 发表于 2025-8-6 14:41
直接烧录8H实验箱例程包例子到芯片里试试：50-内部RTC时钟程序
下载时, 选择时钟 24MHz，串口大于RTC时钟信 ...

我直接使用的试验箱的程序，还是不起振，打算换个晶振再试一试。

Debu*** · 发表于前天 15:11

晶振IO设置为高阻

ccc*** · 发表于前天 15:29

Debu*** 发表于 2025-8-6 15:11
晶振IO设置为高阻

还是不行，无法起振。目前程序：

#include "STC8H.h"

#include "stdio.h"
#include "intrins.h"

typedef         unsigned char        u8;
typedef         unsigned int        u16;
typedef         unsigned long        u32;

#define MAIN_Fosc        22118400L   //定义主时钟（精确计算115200波特率）
//#define UART1_BUF_LENGTH    128
#define  P1_MODE_IO_PU(Pin)                                P1M1 &= ~(Pin), P1M0 &= ~(Pin);
#define  P3_MODE_IO_PU(Pin)                                P3M1 &= ~(Pin), P3M0 &= ~(Pin);
#define  P1_MODE_IN_HIZ(Pin)                        P1M1 |= (Pin), P1M0 &= ~(Pin);


/*************  本地变量声明    **************/

u8  TX1_Cnt;    //发送计数
u8  RX1_Cnt;    //接收计数
bit B_TX1_Busy; //发送忙标志

//u8  RX1_Buffer[UART1_BUF_LENGTH]; //接收缓冲


char code *STCRTC  = "@STCRTC#";    //= "@STCRTC#";  命令头
char indexrtc=0;                    //当前的命令头索引
char length =0;                     //长度
char rtctime[12] ;               //rtc时间数据
bit  Rec_OK = 0;                    //rtc时间获取完成标志

bit B_1S;
bit B_Alarm;

///****************  RTC初始化函数 *****************/
//void RTC_config(void)
//{
//  u16 timeout = 10000;
//
////  X32KCR = 0xc0; // 启动外部32K晶振
////
////  while (!(X32KCR & 0x01) && timeout--)
////    _nop_();
////
////  if(!(X32KCR & 0x01)) {
////    printf("X32K Fail! Status: %02x\n", X32KCR);
////  }
//        INIYEAR = 24;    // 初始化时间
//  INIMONTH = 12;
//  INIDAY = 31;
//  INIHOUR = 23;
//  INIMIN = 59;
//  INISEC = 50;
//  INISSEC = 0;
//
//        IRC32KCR = 0x80;   //启动内部32K晶振.
//        while (!(IRC32KCR & 1) && timeout--)  //等待时钟稳定
//                 _nop_();

//  if(!(IRC32KCR & 0x01)) {
//    printf("IRC32K Fail! Status: %02x\n", IRC32KCR);
//  }
//  RTCCFG = 0x03;    //选择内部32K时钟源，触发RTC寄存器初始化
//
//        RTCIF = 0;       // 清中断标志
//
//  RTCCR = 0x01;    // 使能RTC
//
//  timeout = 10000;
//  while((RTCCFG & 0x01) && timeout--)
//    _nop_();
//
//  if(RTCCFG & 0x01) {
//    printf("RTC Init Timeout!\n");
//  }
//
//  printf("RTC Init Done. Status: %02x\n", RTCCR);
//
//  RTCIEN = 0x08;   // 使能秒中断
//}

/****************  RTC初始化函数 *****************/
void RTC_config(void)
{
  u16 timeout = 10000;

  X32KCR = 0xc0; // 启动外部32K晶振

  while (!(X32KCR & 0x01) && timeout--)
    _nop_();

  if(!(X32KCR & 0x01)) {
    printf("X32K Fail! Status: %02x\n", X32KCR);
  }

  RTCCFG &= ~0x02; // 选择外部32K时钟源
  INIYEAR = 24;    // 初始化时间
  INIMONTH = 12;
  INIDAY = 31;
  INIHOUR = 23;
  INIMIN = 59;
  INISEC = 50;
  INISSEC = 0;

  RTCCFG |= 0x01;  // 触发初始化
  timeout = 10000;
  while((RTCCFG & 0x01) && timeout--)
    _nop_();

  if(RTCCFG & 0x01) {
    printf("RTC Init Timeout!\n");
  }

  RTCIF = 0;       // 清中断标志
  RTCIEN = 0x08;   // 使能秒中断
  RTCCR = 0x01;    // 使能RTC

  printf("RTC Init Done. Status: %02x\n", RTCCR);
}

char putchar(char dat)
{
        B_TX1_Busy = 1;                        //标志发送忙
        SBUF = dat;                                        //发一个字节
        while(B_TX1_Busy);        //等待发送完成
    return dat;
}

void Uart1_Init(void)        //115200bps@24.000MHz
{
        SCON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x01;                //串口1选择定时器2为波特率发生器
        AUXR |= 0x04;                //定时器时钟1T模式
        T2L = 0xCC;                        //设置定时初始值
        T2H = 0xFF;                        //设置定时初始值
        AUXR |= 0x10;                //定时器2开始计时
        ES = 1;                                //使能串口1中断
}


void main(void)
{
        EAXSFR();
        EA = 1;
        P1_MODE_IN_HIZ(0x80 | 0x40);//P16、P17用于外部晶振
        P3_MODE_IO_PU(0x00 | 0x01);//P30、P31用于串口
        Uart1_Init();
        RTC_config();
//        EA = 1;

        while(1)
        {
                if(B_1S)
                {
                                B_1S = 0;
                                printf("Year=20%bd ", YEAR);
                                printf("Month=%bd ", MONTH);
                                printf("Day=%bd ", DAY);
                                printf("Hour=%bd ", HOUR);
                                printf("Minute=%bd ", MIN);
                                printf("Second=%bd ", SEC);
                                printf("\r\n");
                }

                if(Rec_OK == 1)
                {
//                                // 禁用RTC以安全更新参数
//                                RTCCR = 0x00;     //RTC关闭
//                                YEAR = rtctime[1];     //Y:2021            //单片机内部rtc时钟初始化的办法
//                                MONTH = rtctime[2];    //M:12
//                                DAY = rtctime[3];      //D:31
//                                HOUR = rtctime[5];     //H:23
//                                MIN =rtctime[6];      //M:59
//                                SEC = rtctime[7];      //S:50
//                                SSEC = rtctime[8];      //S/128:0
//                                RTCCR = 0x01;     //RTC使能

                                Rec_OK = 0;
                                printf("%02d%02dyear %dmon %dday\t",(int)rtctime[0],(int)rtctime[1],(int)rtctime[2],(int)rtctime[3]);
                                printf("%d:%d:%d.%d\t",(int)rtctime[5],(int)rtctime[6],(int)rtctime[7],(int)((u16)(rtctime[9]*256)|(u8)rtctime[10]));
                                printf("%d\r\n",(int)rtctime[8]);
                }
        }

}


void UART1_int (void) interrupt 4
{
    u8 dat;
    if(RI)
    {
        RI = 0;
        dat = SBUF;
//        RX1_Buffer[RX1_Cnt] = SBUF;
//        if(++RX1_Cnt >= UART1_BUF_LENGTH)   RX1_Cnt = 0;
//-------------------------------串口RTC对时 -------------------------------
        if( length>0 )
        {
            rtctime[length-1]=dat;
            length++;
            if( length>=12 )
            {
                length = 0;
                Rec_OK = 1;
                indexrtc=0;
            }
        }
        if (dat == STCRTC[ indexrtc])
        {
            indexrtc++;
            if(STCRTC[indexrtc] == '\0')
            {
                length = 1;   //开启接收
                indexrtc=0;
            }
        }
        else
        {
            indexrtc = 0;
            if (dat ==STCRTC[ indexrtc])
                indexrtc++;
        }
    }

    if(TI)
    {
        TI = 0;
        B_TX1_Busy = 0;
    }
}


void RTC_ISR_Handler (void) interrupt 13//RTC_VECTOR
{
        // TODO: 在此处添加用户代码
        if(RTCIF & 0x80)    //闹钟中断
        {
                P01 = !P01;
                RTCIF &= ~0x80;
                B_Alarm = 1;
        }

        if(RTCIF & 0x08)    //秒中断
        {
                P00 = !P00;
                RTCIF &= ~0x08;
                B_1S = 1;
        }
}


复制代码

ccc*** · 发表于前天 15:30

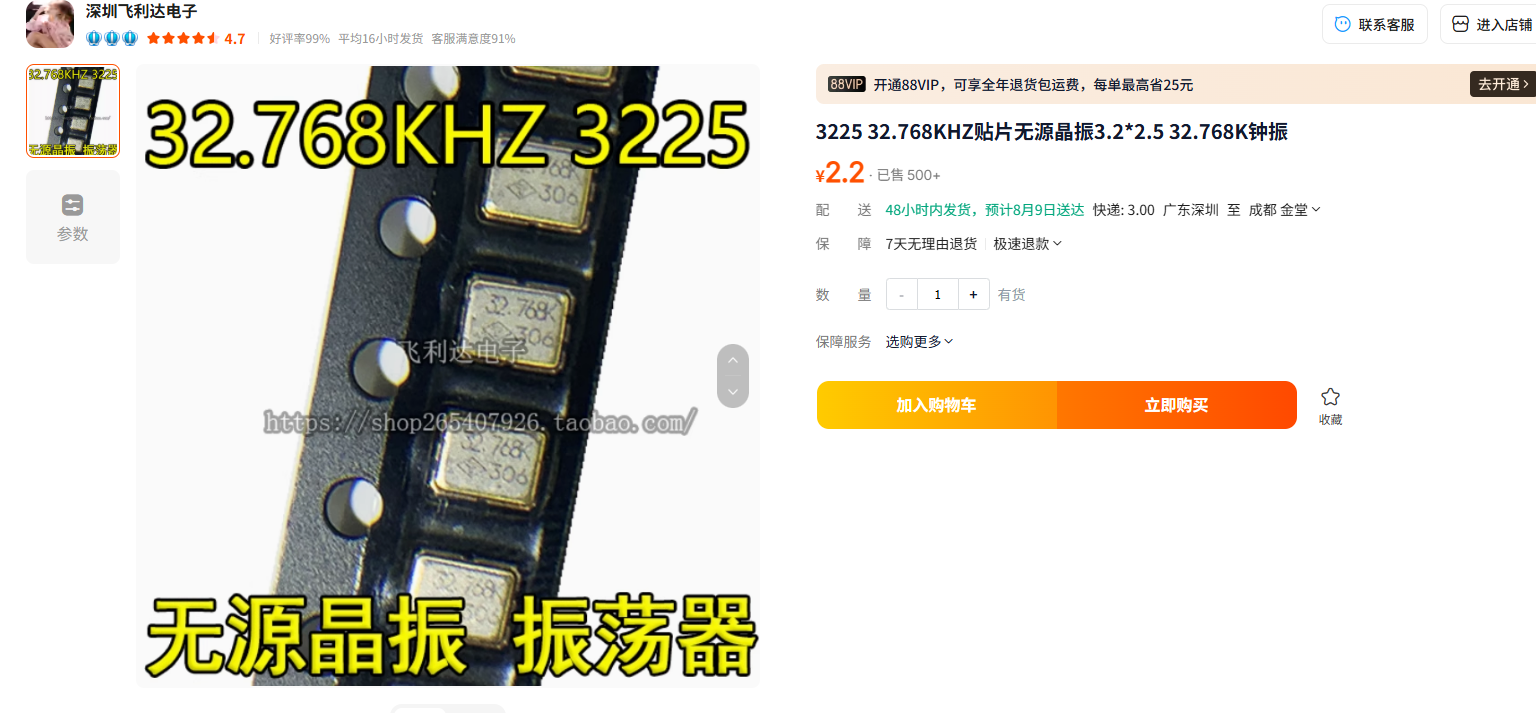

目前使用的晶振为晶振链接

Debu*** · 发表于前天 16:27

ccc*** 发表于 2025-8-6 15:29
还是不行，无法起振。目前程序：

测试正常的程序：
基于以下串口程序：
https://www.stcaimcu.com/thread-16321-1-1.html

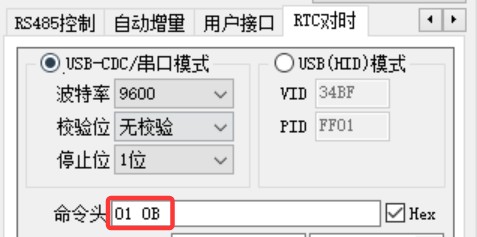

串口对时，命令头01 0B

#include <AI8H.H>
#include <intrins.h>
#include <absacc.h>
#include <string.h>
#include <stdarg.h>
#include <stdio.h>
#include <math.h>

#define                FOSC                        24000000UL                                        //主时钟
#define                BAUD                        9600UL                                                //波特率
#define                TMRF                        200UL                                                //定时器频率
#define                BRT                                (0x10000-(FOSC/BAUD+2)/4)        //波特率发生器值
#define                TMR                                (0x10000-FOSC/TMRF/12)                //定时器值
#define                T_Buf_Len                64                                                        //Uart1发送缓存长度
#define                R_Buf_Len                64                                                        //Uart1接收缓存长度

unsigned char                RP;                                        //Uart1接收指针
unsigned char                TP;                                        //Uart1发送指针
unsigned char                Uart_R_Len;                        //Uart1接收长度
unsigned char                Uart_T_Len;                        //Uart1发送长度
unsigned char xdata        R_Buf[R_Buf_Len];        //Uart1接收缓存
unsigned char xdata        T_Buf[T_Buf_Len];        //Uart1发送缓存

bit RTC_1s_Flag;

void Delay_ms(unsigned char ms)
{
        unsigned int i;
        do
        {
                i=FOSC/10000;
                while(--i);        //10T per loop
        }
        while(--ms);
}

void UART_Send(unsigned int x)
{
        while(Uart_T_Len);
        TP=0;
        Uart_T_Len=x;
        TI=1;
}

void Uart_Printf(unsigned char *v,...)
{
        va_list ap;
        va_start(ap,v);
        while(Uart_T_Len);
        UART_Send(vsprintf(T_Buf,v,ap));
        va_end(ap);
}
void Init(void)
{
        P_SW2|=EAXFR;

        P0M1=0x00;        P0M0=0x00;        //设置IO模式
        P1M1=0xC0;        P1M0=0x00;        //设置IO模式
        P2M1=0x00;        P2M0=0x00;        //设置IO模式
        P3M1=0x00;        P3M0=0x00;        //设置IO模式
        P4M1=0x00;        P4M0=0x00;        //设置IO模式
        P5M1=0x00;        P5M0=0x00;        //设置IO模式
        P6M1=0x00;        P6M0=0x00;        //设置IO模式
        P7M1=0x00;        P7M0=0x00;        //设置IO模式

        X32KCR=0x80;                        //启动外部32.768KHz晶振
        while(!(X32KCR&0x01));        //等待外部32.768KHz晶振稳定
        RTCCFG=0x00;                        //RTC选择外部32.768KHz时钟源

        AUXR=0x05;                //设置定时器0时钟为12T模式，设置定时器2为1T模式，设置定时器2为波特率发生器
        TMOD=0x01;                //设置定时器0为16位不自动重装载模式
        TH0=TMR>>8;                //设置定时器0初始值
        TL0=TMR;                //设置定时器0初始值
        TF0=0;                        //清除TF0中断标志位
        ET0=1;                        //启用定时器0中断

        SCON=0x50;                //设置UART1模式为8位数据可变波特率
        T2H=BRT>>8;                //设置UART1波特率
        T2L=BRT;                //设置UART1波特率
        AUXR|=T2R;                //打开定时器2
        ES=1;                        //启用UART1中断

        INIYEAR                =25;        //初始化年
        INIMONTH        =1;                //初始化月
        INIDAY                =1;                //初始化日
        INIHOUR                =0;                //初始化时
        INIMIN                =0;                //初始化分
        INISEC                =0;                //初始化秒
        INISSEC                =0;                //初始化1/128秒
        INIWEEK                =3;                //初始化星期

        RTCCFG|=0x01;                //初始化RTC

        RTCIF=0x00;                //清除RTC中断标志
        RTCIEN=0x08;        //启用RTC秒中断
        RTCCR=0x01;                //打开RTC

        EA=1;                        //启用总中断
}

void main(void)
{
        Init();
        while(1)
        {
                if(RTC_1s_Flag)
                {
                        RTC_1s_Flag=0;
                        Uart_Printf("\r\n\r\n20%02bu/%02bu/%02bu 星期%bu %02bu:%02bu:%02bu\r\n",RTCYEAR,RTCMONTH,RTCDAY,RTCWEEK,RTCHOUR,RTCMIN,RTCSEC);
                }

                Delay_ms(250);
                Delay_ms(250);
        }
}

void Uart_Start(void)
{
        TH0=TMR>>8;
        TL0=TMR;
        TR0=1;
}

void Uart_Stop(void)
{
        TR0=0;
        TH0=TMR>>8;
        TL0=TMR;
        RP=0;
        memset(R_Buf,0x00,sizeof R_Buf);
}

void TMR0_Isr(void) interrupt TMR0_VECTOR
{
        Uart_Stop();
}

void UART1_Isr(void) interrupt UART1_VECTOR
{
        if(RI)
        {
                RI=0;
                Uart_Start();
                R_Buf[RP]=SBUF;
                if(RP==0)
                {
                        if(R_Buf[0]==0x01)
                        {

                        }
                        else
                        {
                                Uart_Stop();
                        }
                }
                else if(RP==1)
                {
                        if(R_Buf[1]==0x0B)
                        {
                                Uart_R_Len=R_Buf[1]+2;
                        }
                        else
                        {
                                Uart_Stop();
                        }
                }
                else if(RP==Uart_R_Len-1)
                {
                        INIYEAR=        R_Buf[3];        //初始化年
                        INIMONTH=        R_Buf[4];        //初始化月
                        INIDAY=                R_Buf[5];        //初始化日
                        INIHOUR=        R_Buf[7];        //初始化时
                        INIMIN=                R_Buf[8];        //初始化分
                        INISEC=                R_Buf[9];        //初始化秒
                        INISSEC=        0;                        //初始化1/128秒
                        INIWEEK=        R_Buf[6];        //初始化星期
                        RTCCFG|=0x01;                        //初始化RTC
                        Uart_Stop();
                }
                else if(RP==R_Buf_Len-1)
                {
                        Uart_Stop();
                }
                if(TR0)
                {
                        RP++;
                }
        }
        if(TI)
        {
                TI=0;
                if(TP==Uart_T_Len)
                {
                        TP=0;
                        Uart_T_Len=0;
                }
                if(Uart_T_Len!=0)
                {
                        SBUF=(T_Buf[TP]);
                        TP++;
                }
        }
}

void RTC_Isr(void) interrupt RTC_VECTOR
{
//        if(RTCIF&0x80)        //闹钟中断
//        {
//                RTCIF&=~0x80;
//        }
//        if(RTCIF&0x40)        //日中断
//        {
//                RTCIF&=~0x40;
//        }
//        if(RTCIF&0x20)        //时中断
//        {
//                RTCIF&=~0x20;
//        }
//        if(RTCIF&0x10)        //分中断
//        {
//                RTCIF&=~0x10;
//        }
        if(RTCIF&0x08)        //秒中断
        {
                RTCIF&=~0x08;
                RTC_1s_Flag=1;
        }
//        if(RTCIF&0x04)        //1/2秒中断
//        {
//                RTCIF&=~0x04;
//        }
//        if(RTCIF&0x02)        //1/8秒中断
//        {
//                RTCIF&=~0x02;
//        }
//        if(RTCIF&0x01)        //1/32秒中断
//        {
//                RTCIF&=~0x01;
//        }
}
复制代码

ccc*** · 发表于前天 16:50

Debu*** 发表于 2025-8-6 16:27
测试正常的程序：
基于以下串口程序：
https://www.stcaimcu.com/thread-16321-1-1.html

我测试还是不行，应该是我硬件选型和设计的问题，晶振有推荐的吗？

Debu*** · 发表于前天 17:25

ccc*** 发表于 2025-8-6 16:50
我测试还是不行，应该是我硬件选型和设计的问题，晶振有推荐的吗？

2*6mm直插：X206032768KGB2SC
3215贴片：XKXGI-SUA-32.768K
1610贴片：X161032768KGD2SI

		自动登录	找回密码
密码			立即注册

RTC使用外部晶振的问题 | 已解决

点评

点评

浏览过的版块
