请梁工查看，电池充电电路是否正确

jkwn***

晓*** 发表于 2025-8-6 00:43
12.6V的充电器，隔一个肖特基二极管给电池充电，怕是充不满的。

您看一下D2的作用是限制电池的方向，如果没有D2，电池电压会通过D1流到后面电路，R2,R3也失去了作用

晓***

jkwn*** 发表于 2025-8-6 09:31
您看一下D2的作用是限制电池的方向，如果没有D2，电池电压会通过D1流到后面电路，R2,R3也失去了作用 ...

我当然知道它的作用，但是带来的副作用也很要命，另外，12.6V的充电器毕竟不是电源适配器，除非功率够大，否则在充电的同时直接给负载供电很不稳定。

梁***

jkwn*** 发表于 2025-8-6 09:28
请教梁工，如果我想控制oled的RESET，图中这个电路是否可以，我想R41的100Ω电阻很有必要，限制电容的放 ...

OLED的接口与MCU都是直接接的，不需要用三极管，RESET可以跟SCL、SDA一样上拉4.7K，IO设置为开漏输出。

梁***

Debu*** 发表于 2025-8-5 15:06
Q1的VGS始终小于开启电压，Q1起不到作用
电位器的开关不能承受大电流，给100uF大电容充电，电容两端电压不 ...

Q1的电路很常用，没有问题，用于接入充电时，断开电池供电，直接由充电器供电。
当拔除充电器，则Q1会完全导通，并且不耗电，电池给电路供电。

梁***

晓*** 发表于 2025-8-6 17:28
我当然知道它的作用，但是带来的副作用也很要命，另外，12.6V的充电器毕竟不是电源适配器，除非功率够大 ...

会稳定的，电池相当于一个大功率稳压管。大量的产品都是这样处理的。
恒流模式时，输入电源会优先供给电路电流，剩余电流给电池充电。比如充电器是1A，电路电流在0.1~0.5A波动，假设某一时刻电路电流为0.1A，则电池充电电流=1-0.1=0.9A，假设某一时刻电路电流为0.5A，则电池充电电流=1-0.5=0.5A。二极管因为电流变化，压降会有些小变化，一般在0.2V之内。
恒压模式时，则更没有问题了。

晓***

梁*** 发表于 2025-8-6 23:30
会稳定的，电池相当于一个大功率稳压管。大量的产品都是这样处理的。
恒流模式时，输入电源会优先供给电路 ...

他这个用MOS和肖特基二极管做了个简易的路径管理，充电的时候，电路通过两个肖特基二极管分成两个分支，而两个分支之间的PMOS处于关断隔离，所以电池不会直接稳定负载，而是通过二极管间接钳位，充电器在恒流状态下，负载电流发生变化必然会导致电压波动。

jkwn***

梁*** 发表于 2025-8-6 23:16
OLED的接口与MCU都是直接接的，不需要用三极管，RESET可以跟SCL、SDA一样上拉4.7K，IO设置为开漏输出。 ...

梁工，是这样吗

晓***

jkwn*** 发表于 2025-8-7 09:50
梁工，是这样吗

不要用IO的低电平直接给一个1Uf的电容放电，瞬间的浪涌电流很容易烧坏IO，建议在IO口和电容之间串个100Ω以上的限流电阻。

梁***

jkwn*** 发表于 2025-8-7 09:50
梁工，是这样吗

不要用电容。

梁***

晓*** 发表于 2025-8-7 02:22
他这个用MOS和肖特基二极管做了个简易的路径管理，充电的时候，电路通过两个肖特基二极管分成两个分支， ...

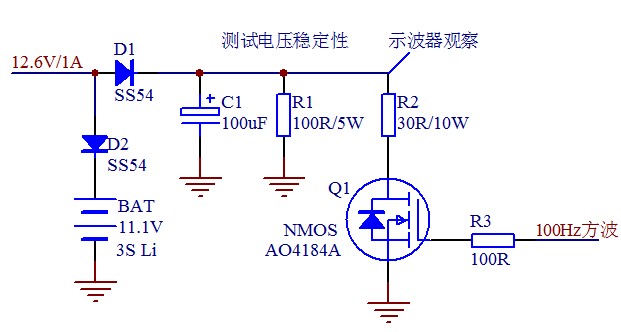

你如果手上有12.6V、1A的恒流、恒压充电器，可以按下图测试看看，负载电路的电流波动为0.12A/0.52A @VC1=12V。
