请梁工查看，电池充电电路是否正确

jkwn***

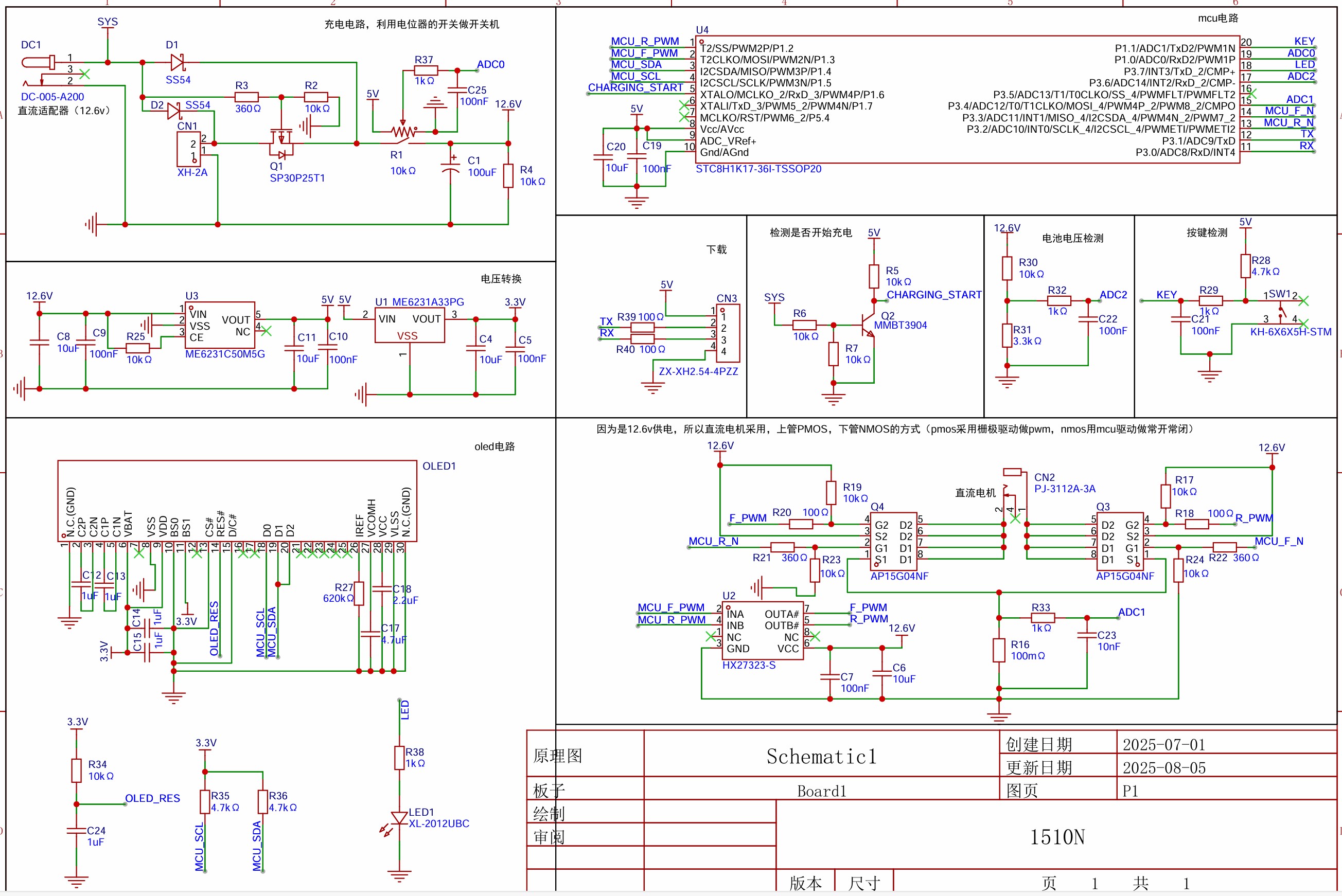

原理图如下

梁***

电路没啥问题。

Debu***

Q1的VGS始终小于开启电压，Q1起不到作用
电位器的开关不能承受大电流，给100uF大电容充电，电容两端电压不能突变，电位器开关打火烧毁
有剩余IO，用IO口复位OLED
I2C用内部4K上拉不需要外部上拉电阻

jkwn***

Debu*** 发表于 2025-8-5 15:06
Q1的VGS始终小于开启电压，Q1起不到作用
电位器的开关不能承受大电流，给100uF大电容充电，电容两端电压不 ...

您好，Q1是这样工作的，cn1是电池，图中忘记标记了，在不插直流适配器的时候，电压从PMOS的体二极管流到PMOS的S，这个时候，因为G极接地所以PMOS打开工作，如果插上适配器，G极是高，S极也是高所以PMOS不工作，您提到的电位器开关不能过大电流这是我没有想到的，多余的io口我想驱动npn三极管复位oled，谢谢您指点

Debu***

jkwn*** 发表于 2025-8-5 17:18
您好，Q1是这样工作的，cn1是电池，图中忘记标记了，在不插直流适配器的时候，电压从PMOS的体二极管流到P ...

好的，那PMOS是合理的

jkwn***

Debu*** 发表于 2025-8-5 15:06
Q1的VGS始终小于开启电压，Q1起不到作用
电位器的开关不能承受大电流，给100uF大电容充电，电容两端电压不 ...

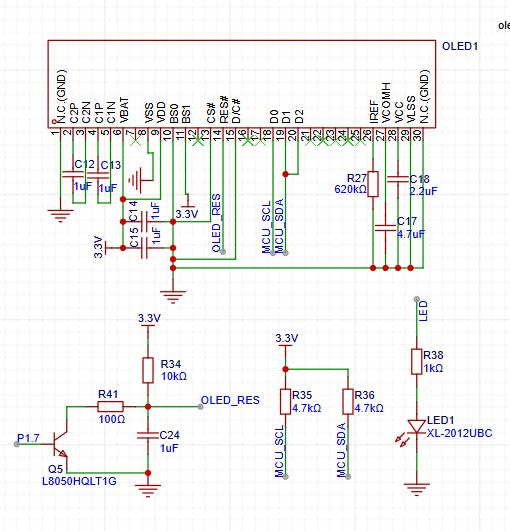

OLED的RESET这样设计是否合理呢？我想那个100Ω的电阻很有必要，担心电容放电太快，会烧掉三极管

Debu***

jkwn*** 发表于 2025-8-5 17:32
OLED的RESET这样设计是否合理呢？我想那个100Ω的电阻很有必要，担心电容放电太快，会烧掉三极管
...

IO直接接OLED复位，外部电阻上拉到3.3V，IO设置为开漏

晓***

12.6V的充电器，隔一个肖特基二极管给电池充电，怕是充不满的。

jkwn***

梁*** 发表于 2025-8-5 15:03
电路没啥问题。

请教梁工，如果我想控制oled的RESET，图中这个电路是否可以，我想R41的100Ω电阻很有必要，限制电容的放电电流，上面也有一位师傅说，IO设置开漏直接RESET就可以，这样不会烧掉IO口的mos吗？

jkwn***

晓*** 发表于 2025-8-6 00:43
12.6V的充电器，隔一个肖特基二极管给电池充电，怕是充不满的。

您看一下D2的作用是限制电池的方向，如果没有D2，电池电压会通过D1流到后面电路，R2,R3也失去了作用
