4G模块OTA升级

yinshiy***

  这次刚好有个项目是用STC12G12K128，要求通过4g模块支持远程升级功能。之前arm的32位单片机远程升级应用过，51单片机还没试过，因此根据32单片机经验尝试设计51单片机OTA；

方案如下：
一.   flash分配
   1.由于flash足够大，因此下载的固件不使用外挂flash，整个flash分成boot，app，app_update,epprom四部分，地址分配如下：
     boot地址范围FE：0000H~FE：27FFH，10k空间作为引导判断，
     app地址范围FE：2800H~FE：FFFFH，54k空间是用户正常运行程序，
     app_update地址范围FF：1000H~FF：FBFF，63K空间是最新升级固件包
     epprom地址范围FF：FC00~FF：FFFF，1k1k空间用于保存参数（比如升级标志位）
二.运行流程
   1.设备上电先运行boot程序读取参数，如果升级标记位未设置则跳转到app运行，否则进入刷新固件，将app_update位置固件数据写入到app中。
   2.app程序，通过cat1模块与平台通信，将升级固件下载并放置在app_update区域，，数据下载结束后进行数据包检验，校验通过修改升级标记位并重启设备；

app程序，在mdk设置的rom地址偏移以及中断向量偏移，用最新的V6.95U版本ISp软件下载固件，初步测试结果，很遗憾宣告失败。事情完全不是我想象的这样，51内核做ota，现在有几个疑问请教下大家
三.疑问篇
  1.boot和app两个程序，mdk软件应该分别如何设置，尤其是程序偏移地址和中断向量偏移
  2.app程序，软件上是都需要特殊处理，比如mian函数之后先进行特殊设置然后再初始化
  3.设备上电后，内存以及ram启动流程是什么顺序
  4.手册上说“，用户ISP代码会占据FF:0000H～FF:0FFFH的4K字节”，这个isp内容我们可以修改吗，大小是否被限定在4k不能变化？
  5.我规划的4个区域，地址规划是否合理？（从手册上对比，用户ISP和我理解的boot有重大偏差，用户boot只能固定在FF:0000H起始的位置？）

Debu***

32G12K-UART在线升级：

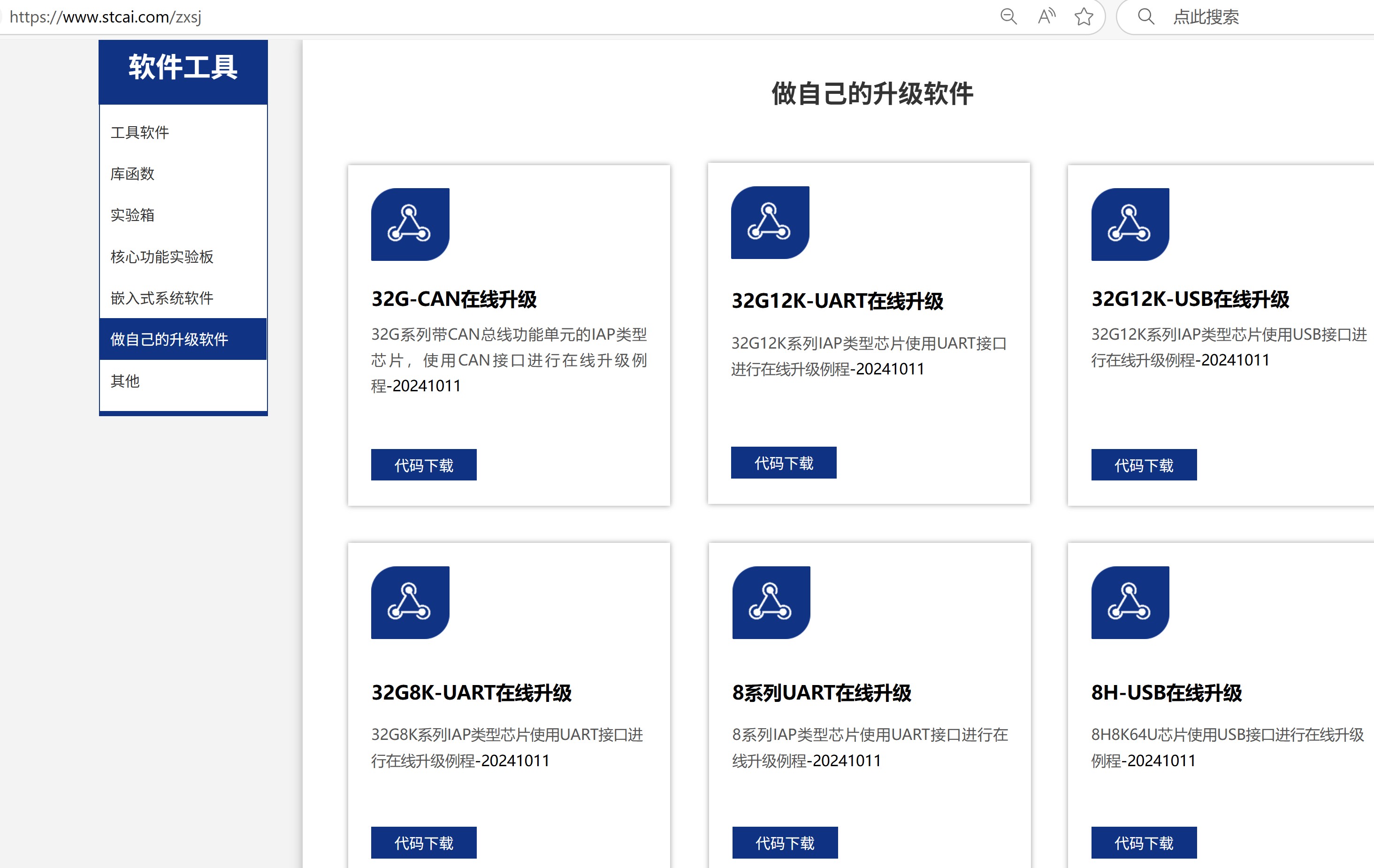

https://www.stcaimcu.com/data/do ... 2G12K128-series.zip
上电复位，系统ISP检测是否需要下载（官方下载方式），如不需要，从FF0000H用户区入口点运行用户ISP，用户ISP判断是否需要下载（用户自定义下载方式），如不需要，运行用户APP
例程和上位机exe是串口在线通过用户ISP直接更新用户APP的，如需要先下载并校验再更新，需要用户自己实现（要么再分个EEPROM区用IAP读写，要么外挂SPI FLASH），用户ISP区也可由用户自定义

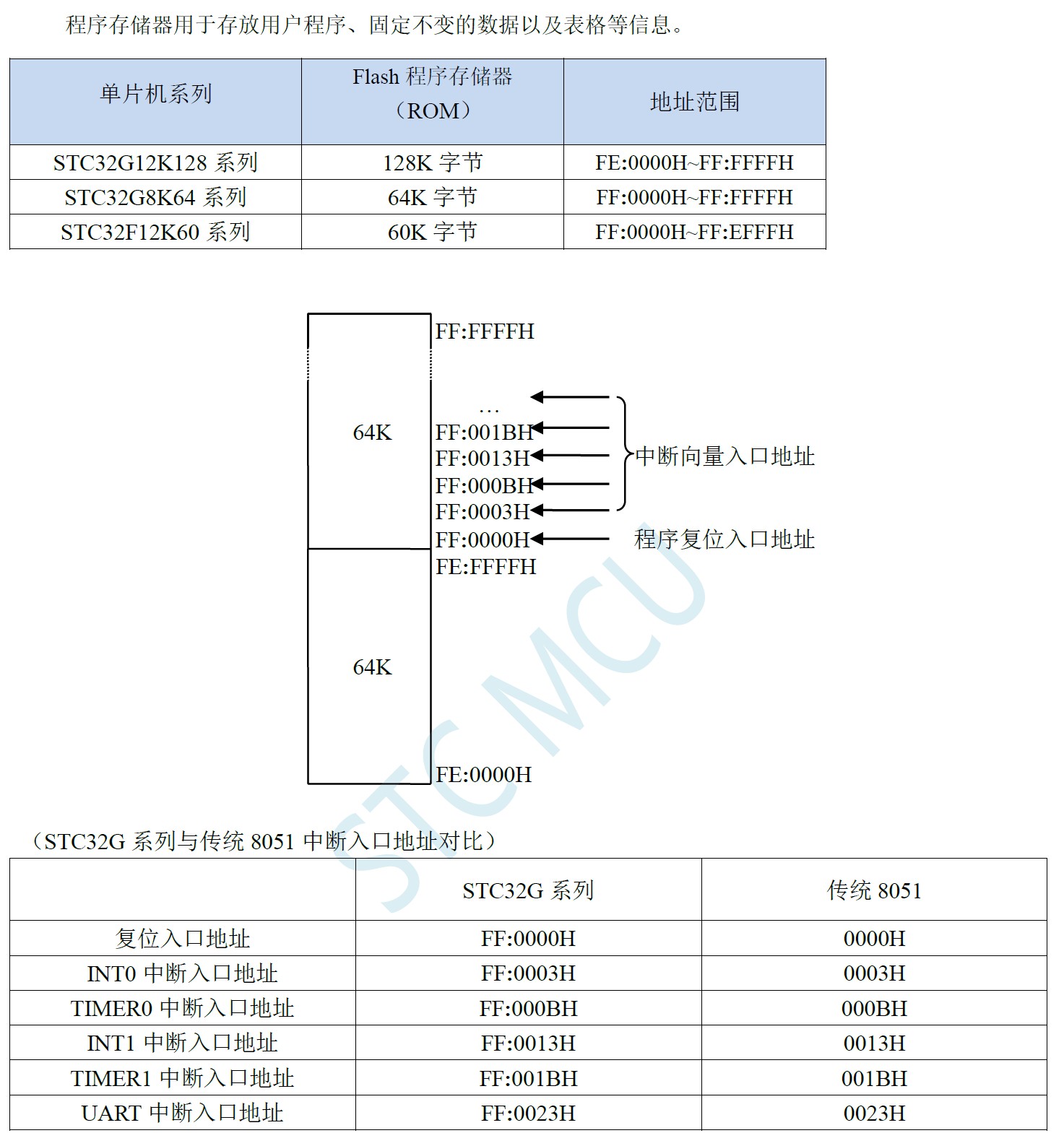

因为中断向量是固定在FF0003H~FF024BH的，硬件决定的，无法修改，无论如何设计，只要能保证中断的正常跳转就可以

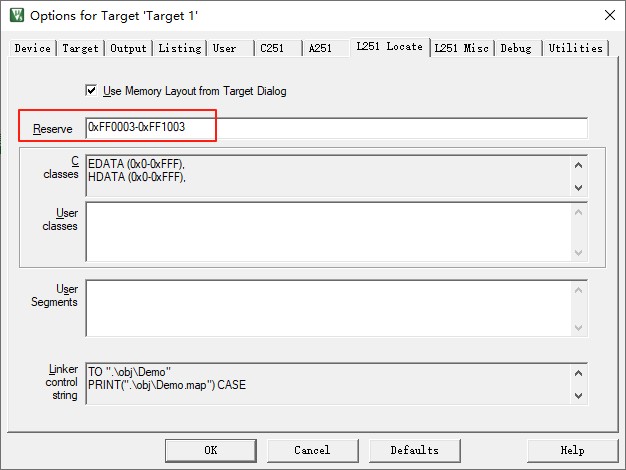

例程设置：

神***

深圳国芯人工智能有限公司-在线升级

yinshiy***

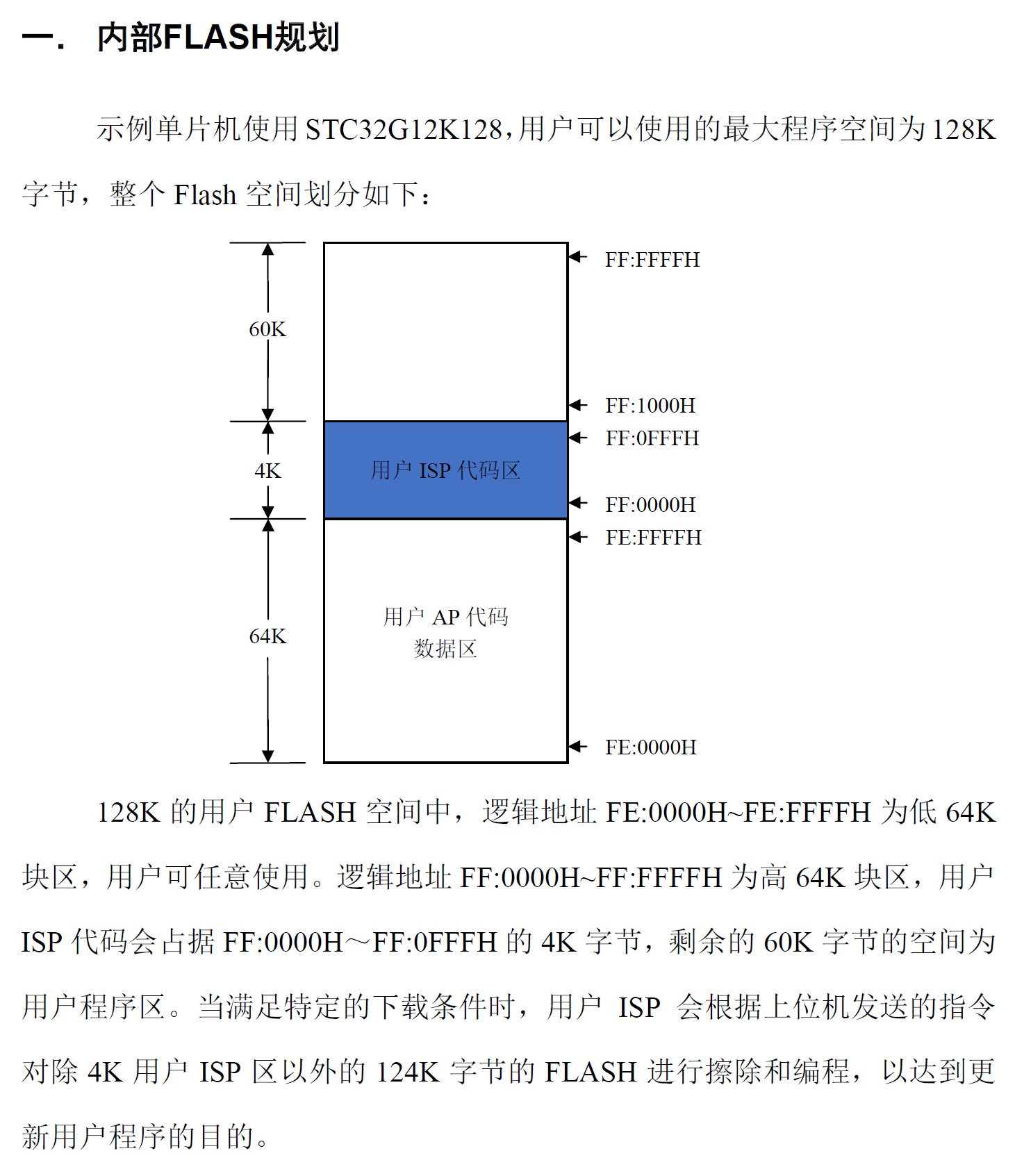

您给的相关链接看过了，并没有解决我的问题，示例中最开始的app程序是通过isp烧录进去的，而我这边是需要一开始两个程序就要烧录，其二。手册这边有这段“用户AP代码是用户的正常功能代码。由于用户ISP代码使用了FF:0000H～FF:0FFFH的4K空间，用户的AP代码必须从FF:1000H开始执行，用户AP代码原本位于FF:0000H～FF:0002H的复位跳转指令被重映射到FF:1000H～FF:1002H的地址（重映射的工作上位机应用程序会自动处理，用户在编写AP代码时无需关心）。另外单片机的中断入口地址也在用户ISP代码的4K空间以内，也需要重映射到FF:1000H开始的地方”  ，按照这边意思，isp只能4k并且在FF:0000H～FF:0FFFH，boot难道不可以扩大空间？，此外“”用户AP代码原本位于FF:0000H～FF:0002H“，是否意思就是app程序是放在FF:1000H之后，那么FE：0000开始的flash不能用于代码段？如果可以，程序在flash中是什么组织的

Debu***

yinshiy*** 发表于 2025-7-29 17:08
您给的相关链接看过了，并没有解决我的问题，示例中最开始的app程序是通过isp烧录进去的，而我这边是需要一 ...

首次烧录无用户ISP时，必须使用系统ISP烧录（官方烧录方式）
例程是4K用户ISP，当然用户可自定义，例程仅供参考，协议和上位机用户都可以自定义

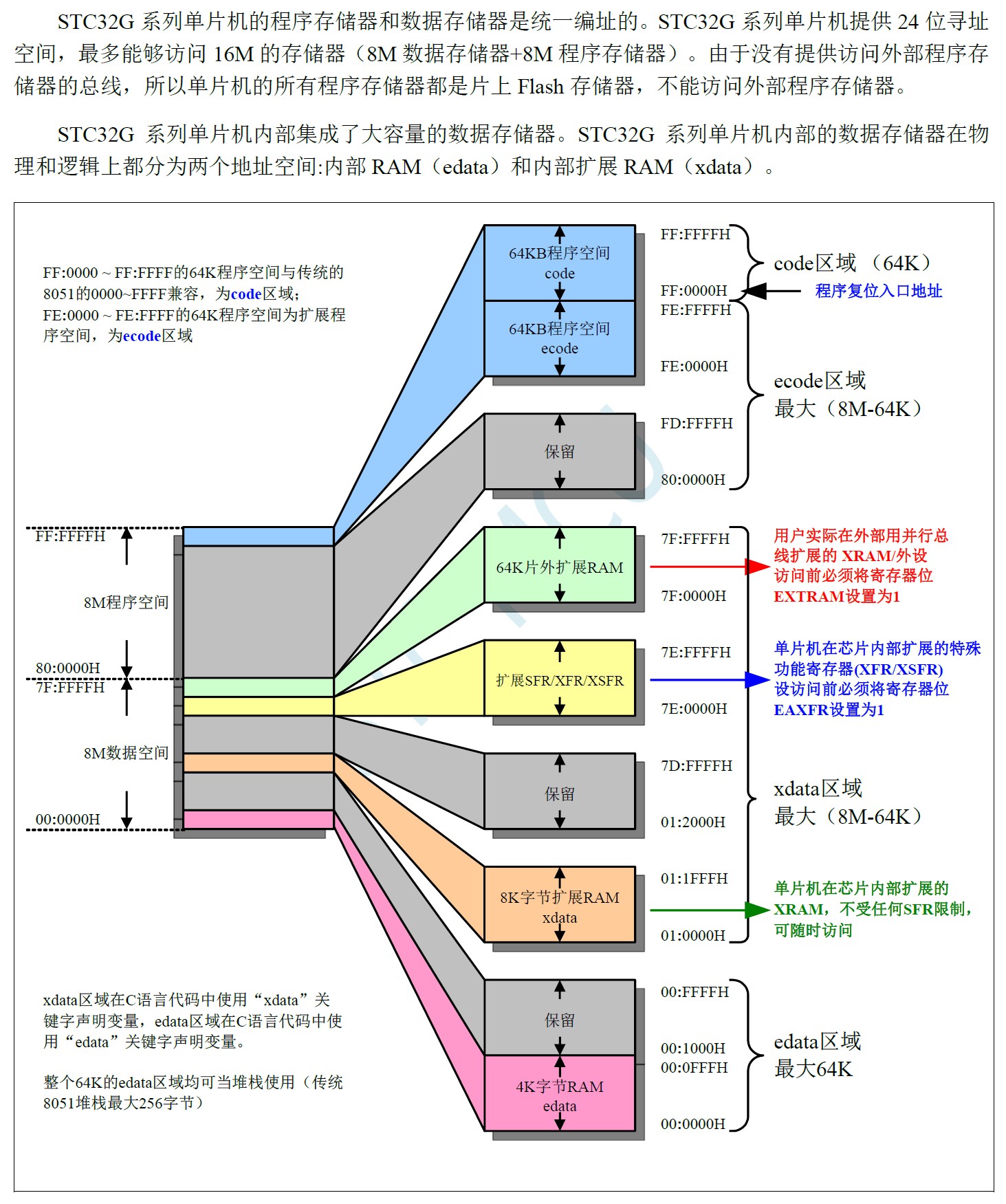

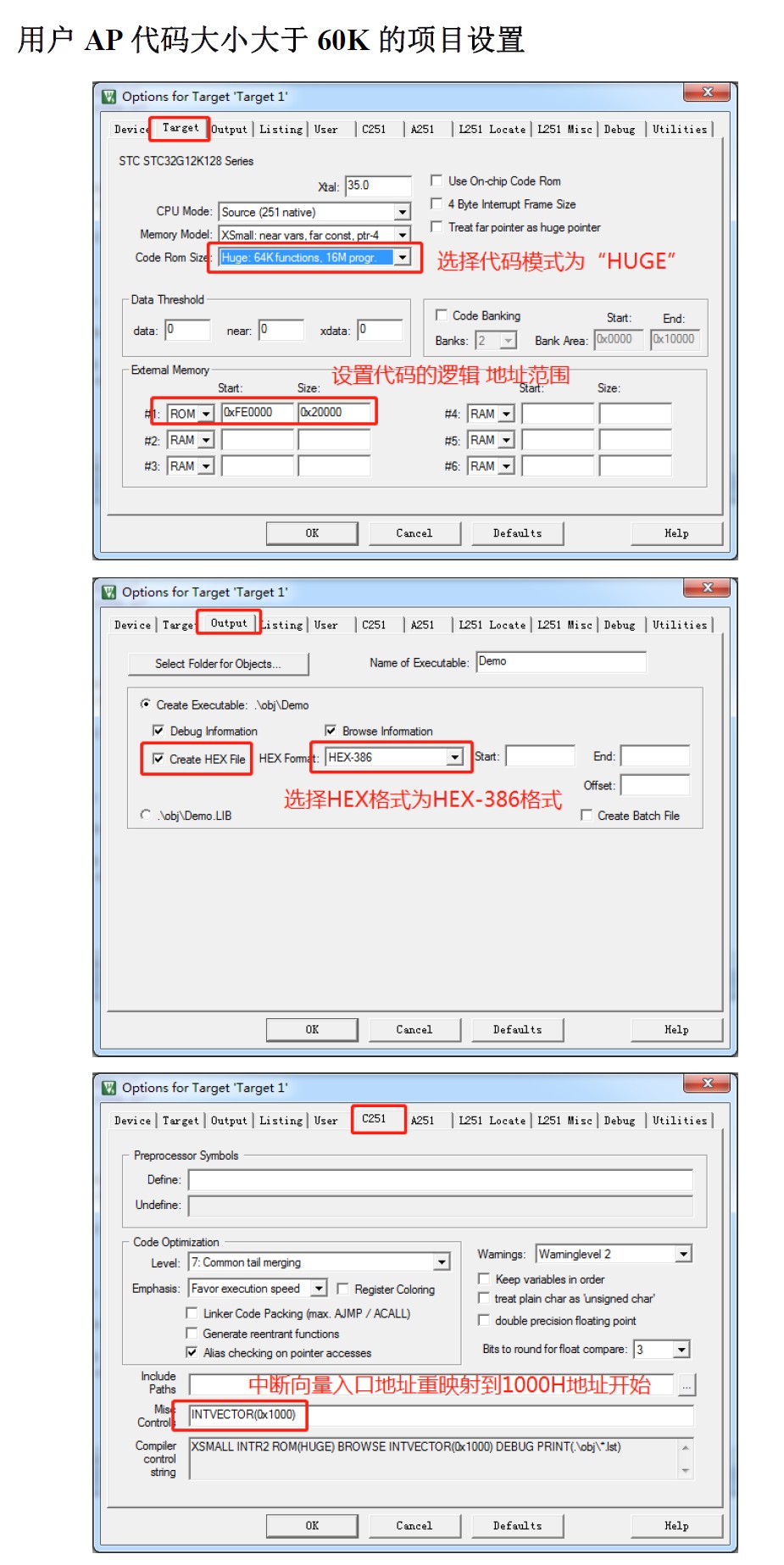

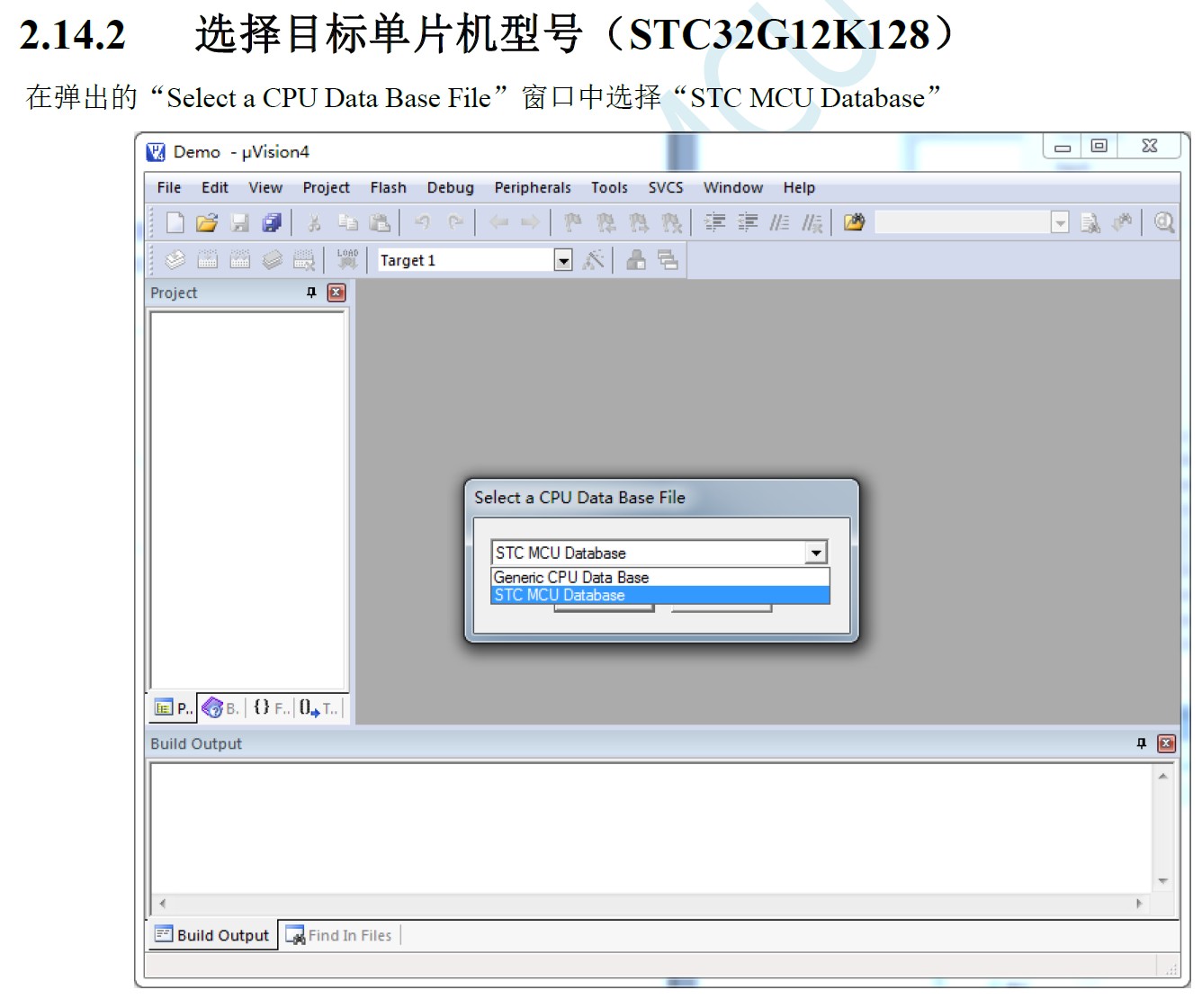

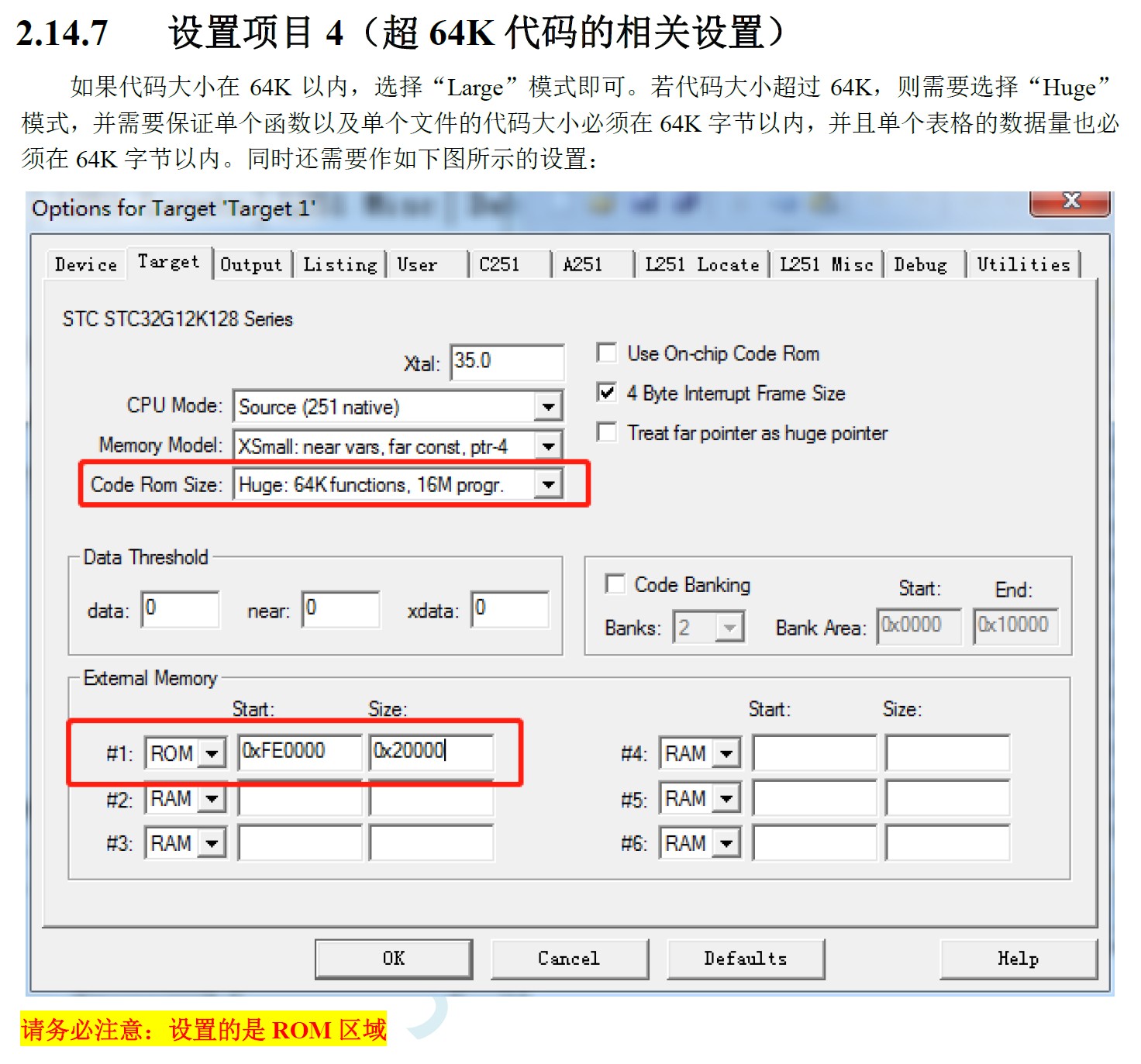

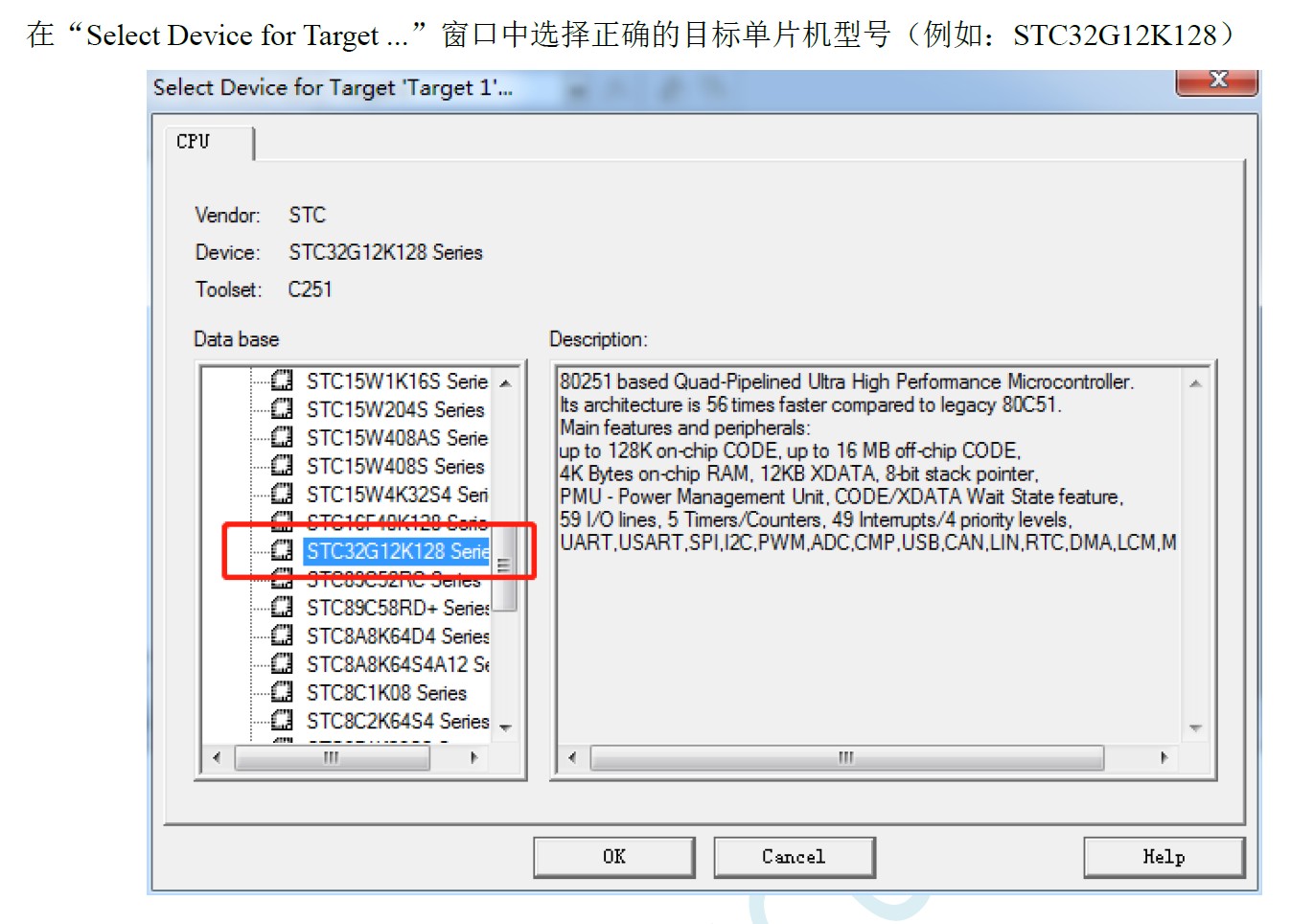

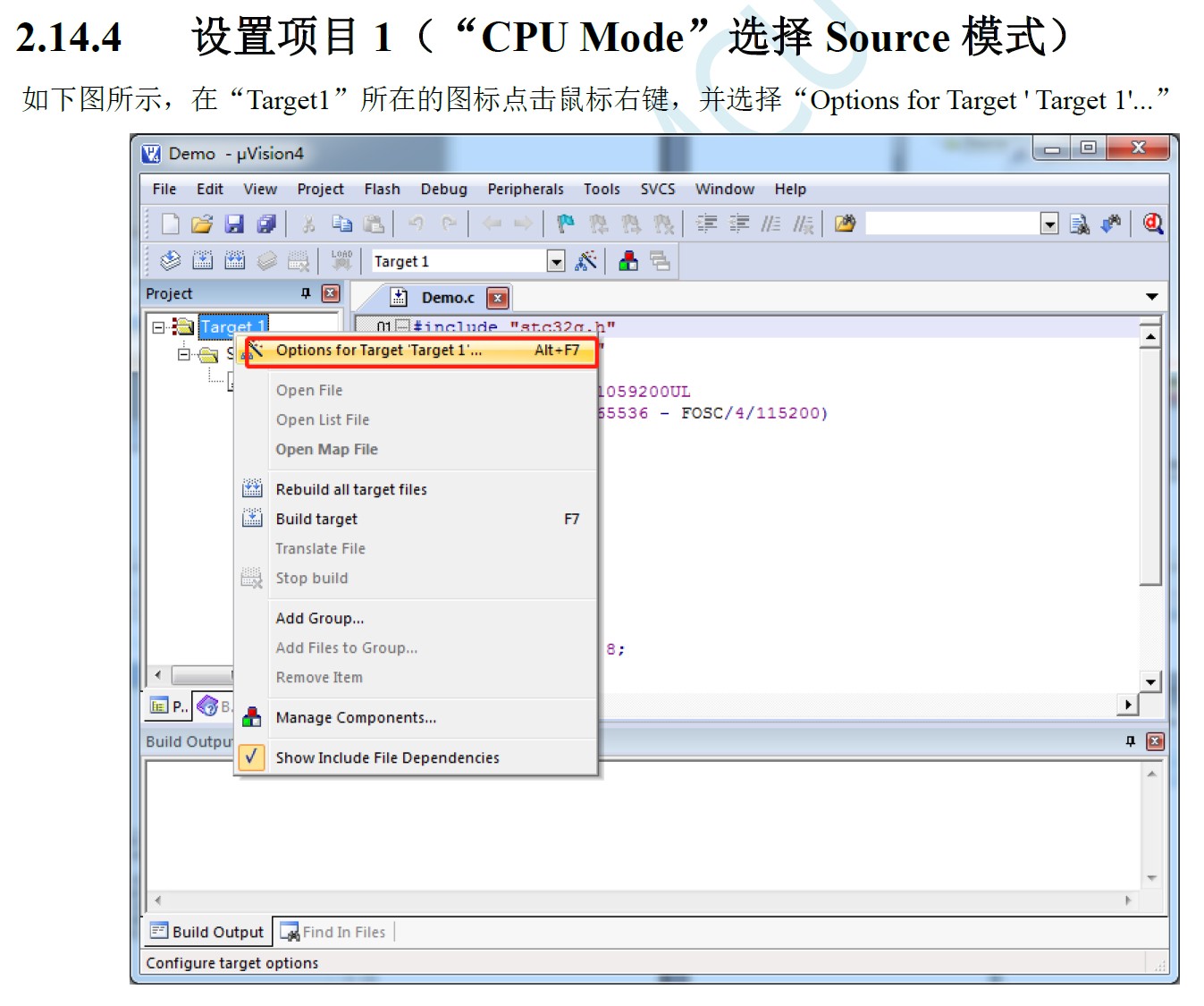

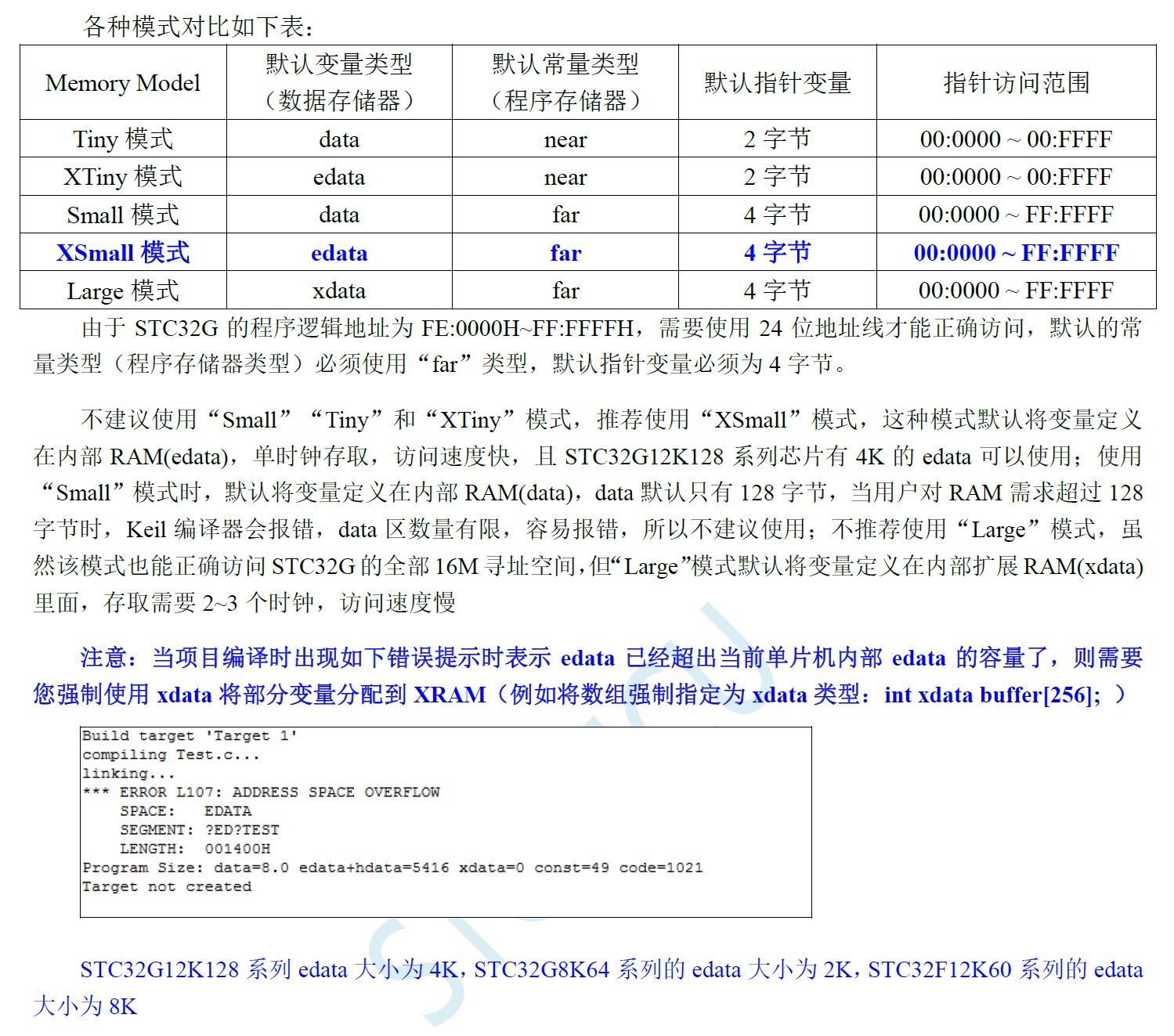

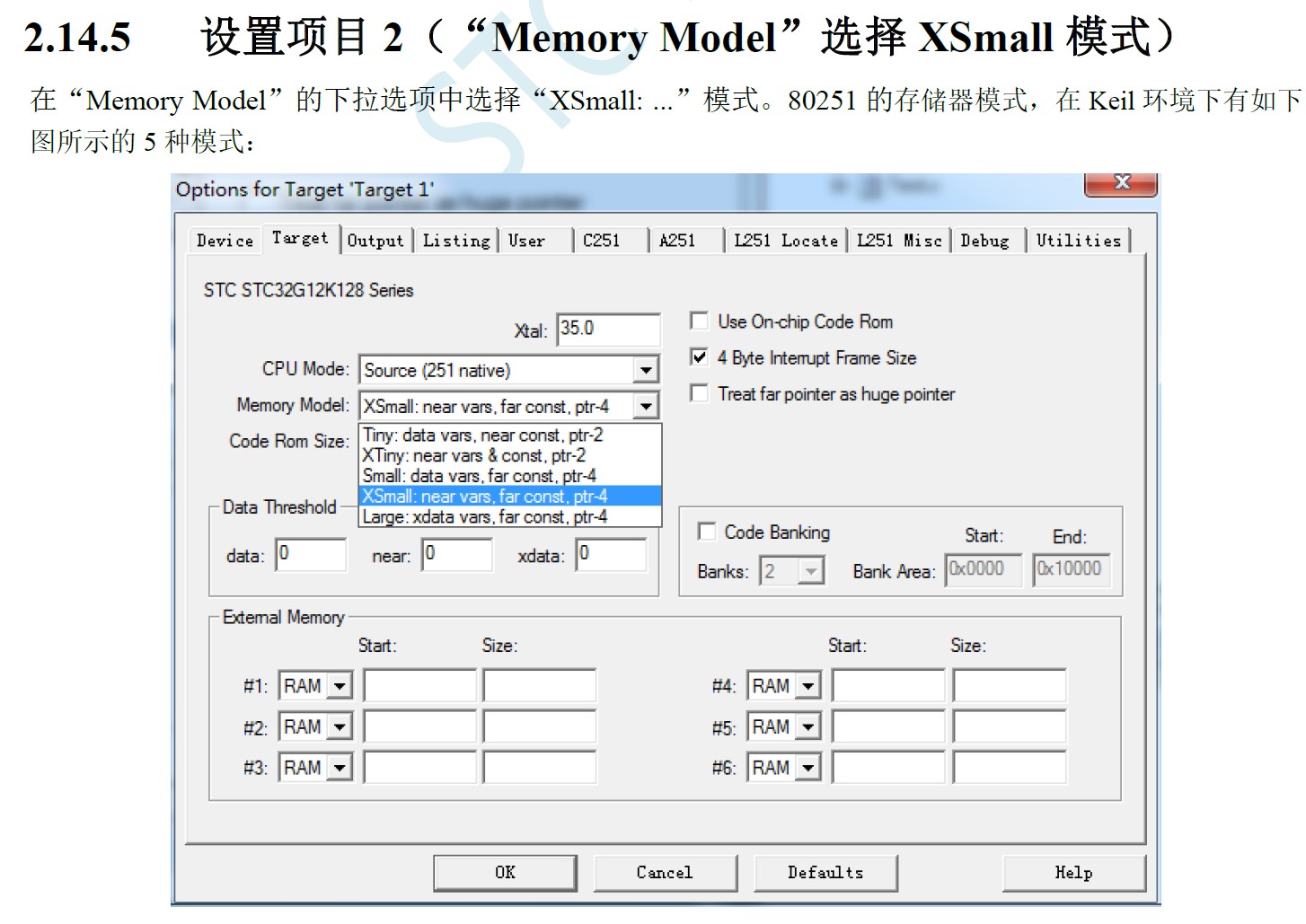

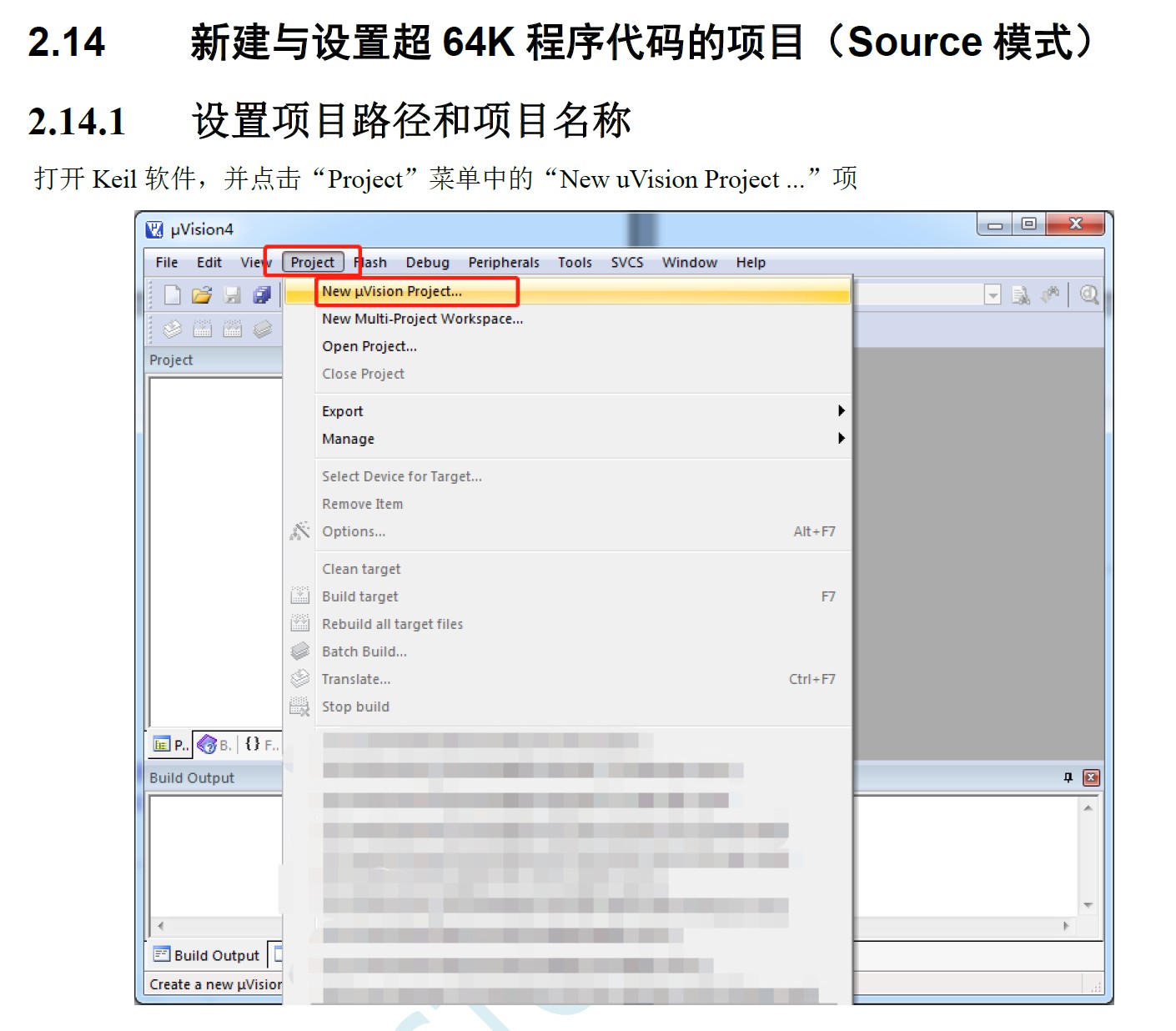

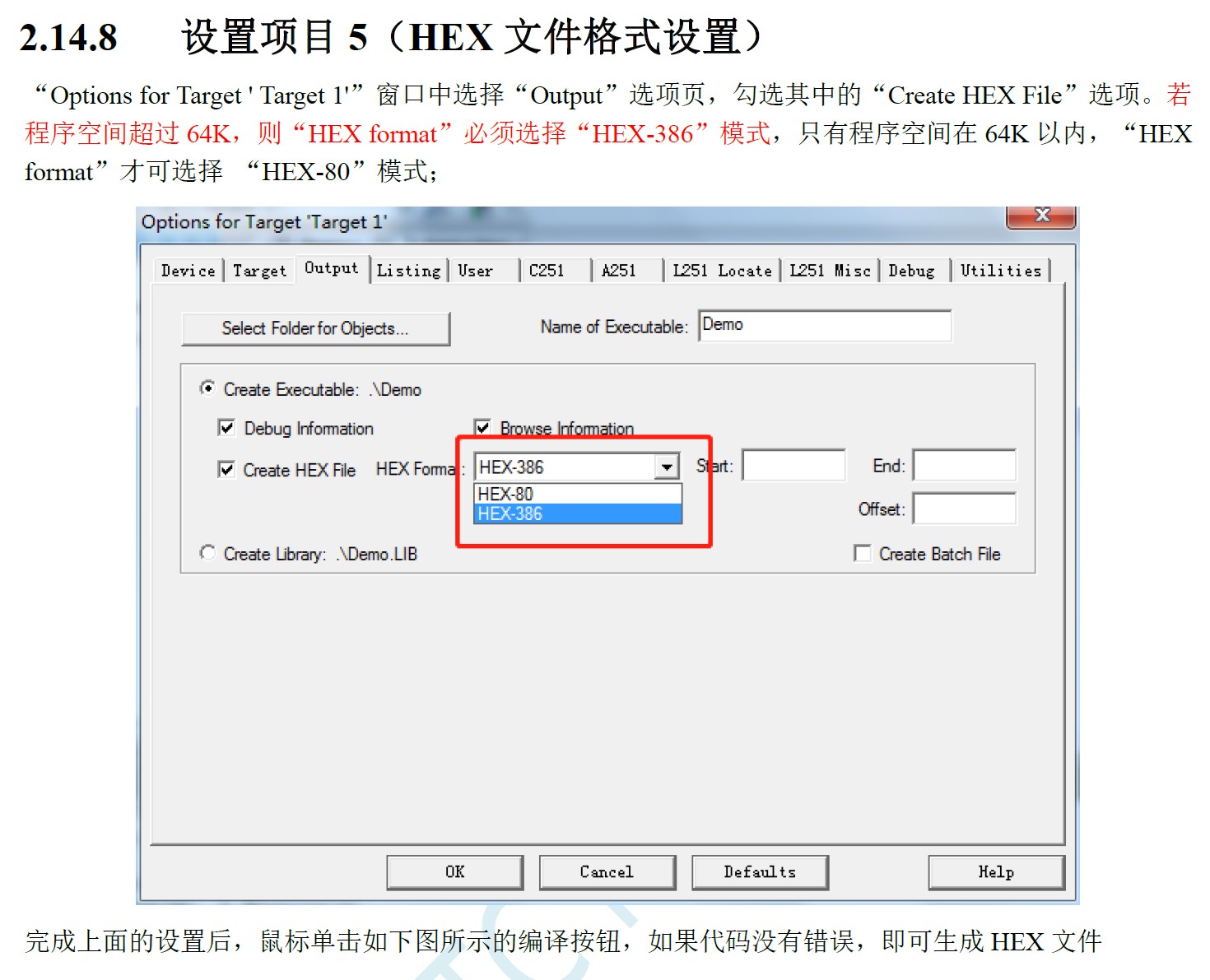

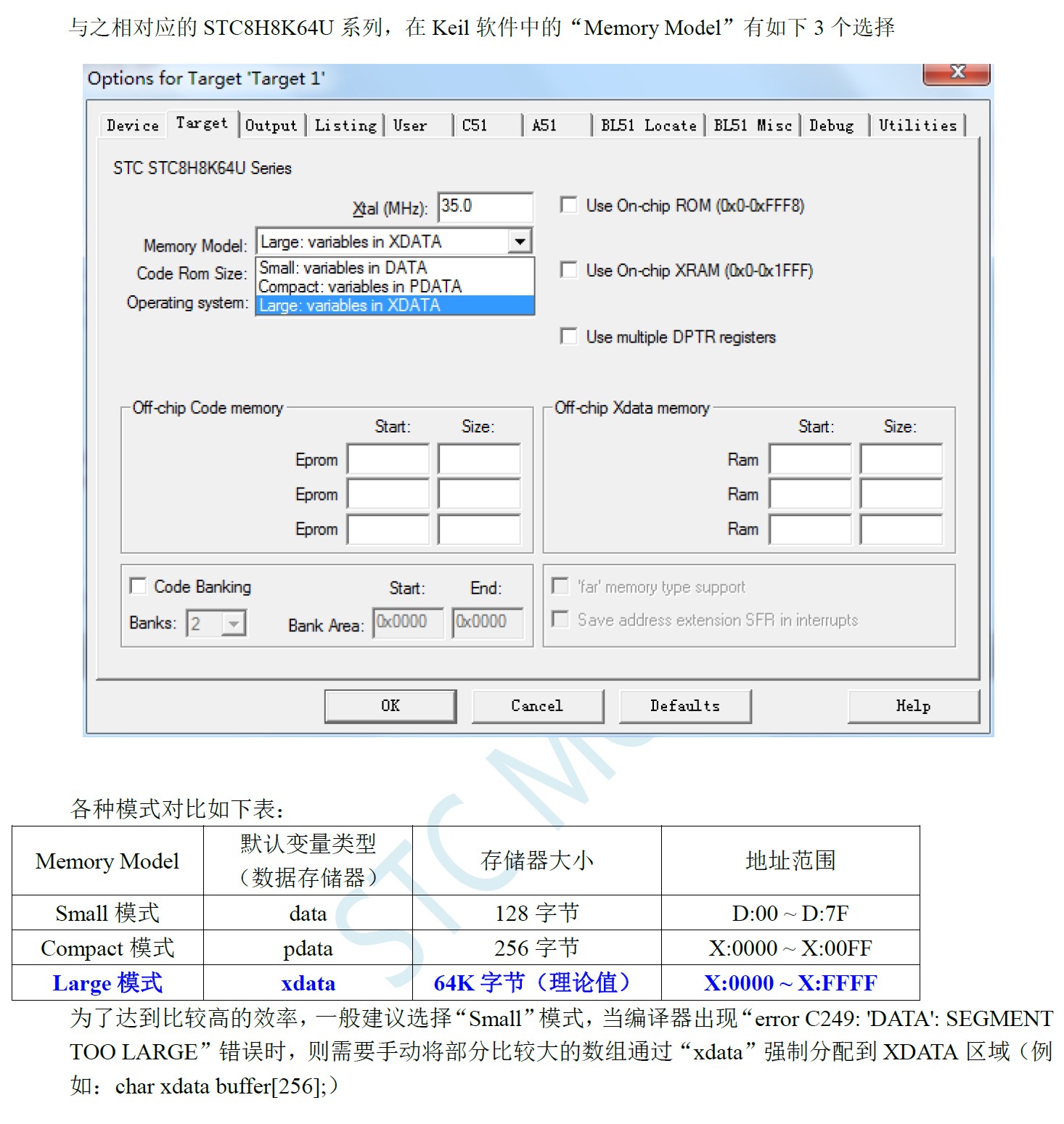

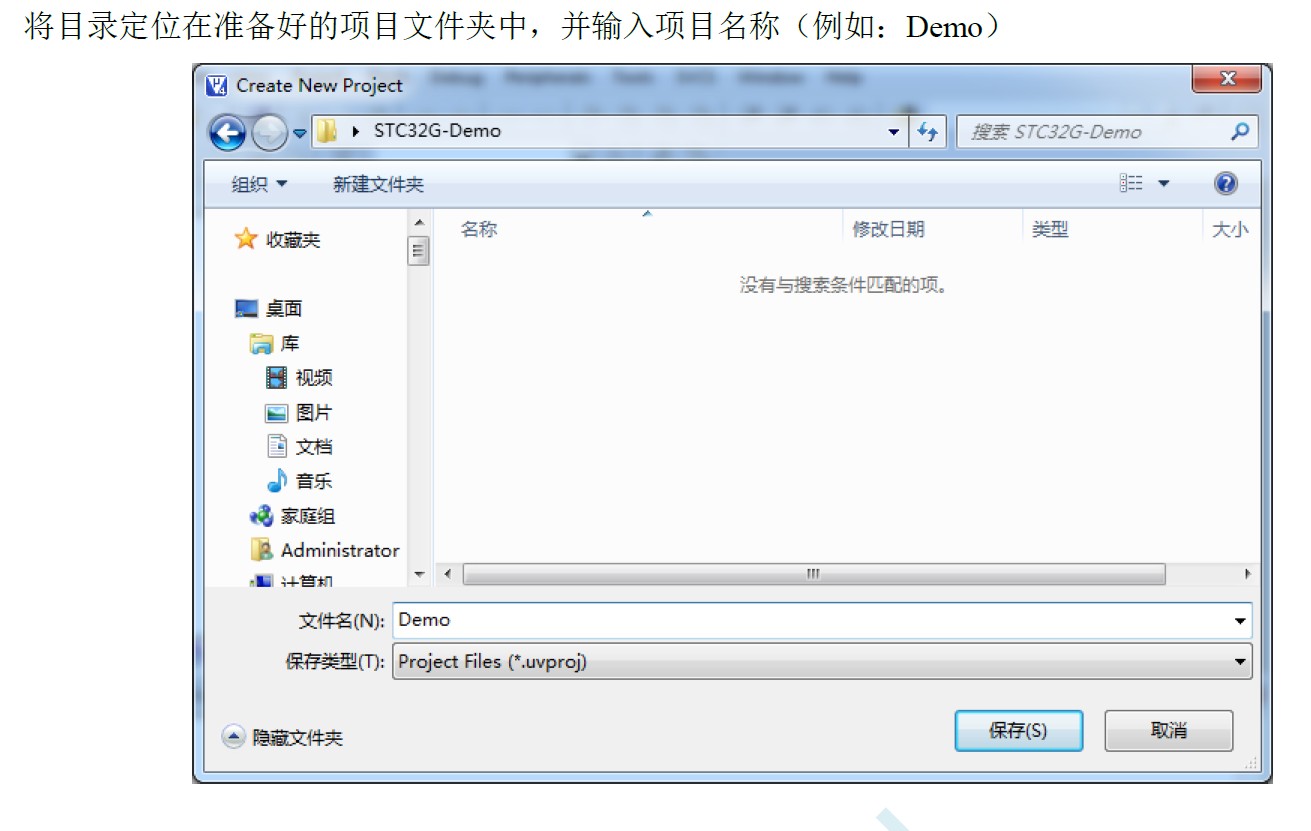

超过FFFFFFH的部分保存到FE0000H~FEFFFFH，由251编译器自动管理，需要按照以下图片设置编译器

JDB***

STC复位或上电都是从FF0000开始的，所以我的理解是你要把BOOT的10K规划到FF0000-FF27FF， app放在FF2800-FFFFFF，然后app_update和epprom放在前64K，也就是FE0000-FEFFFF

erci***

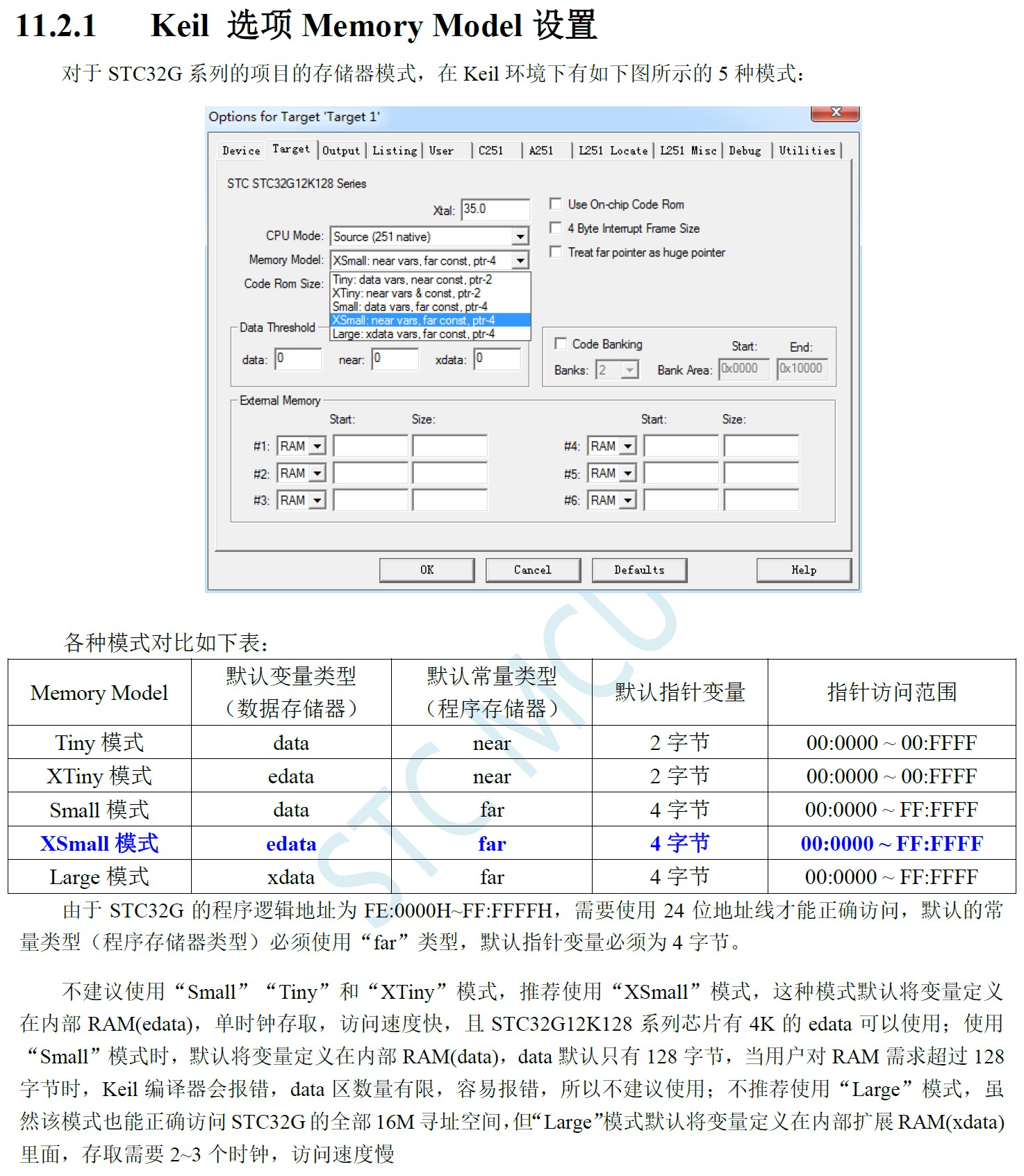

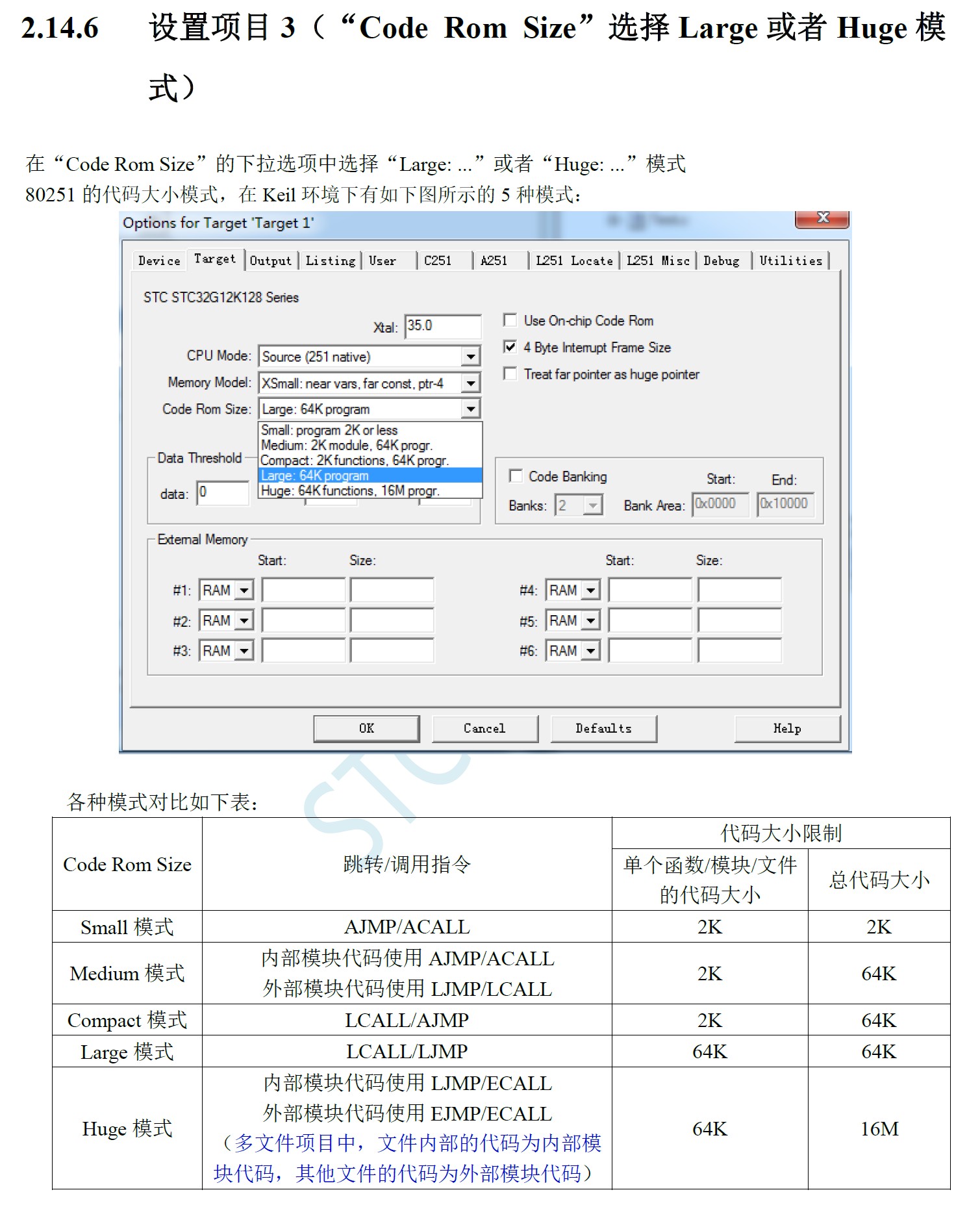

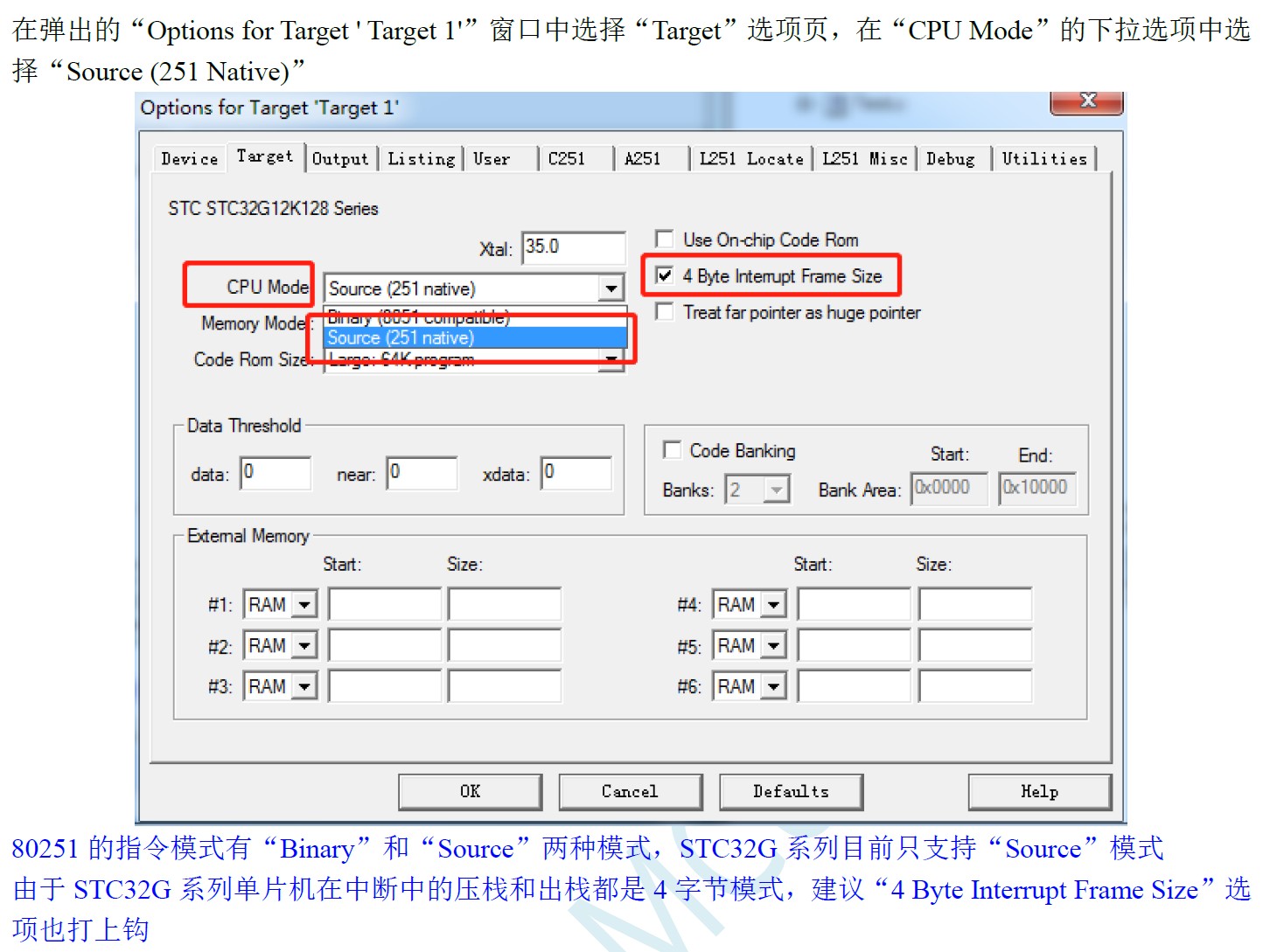

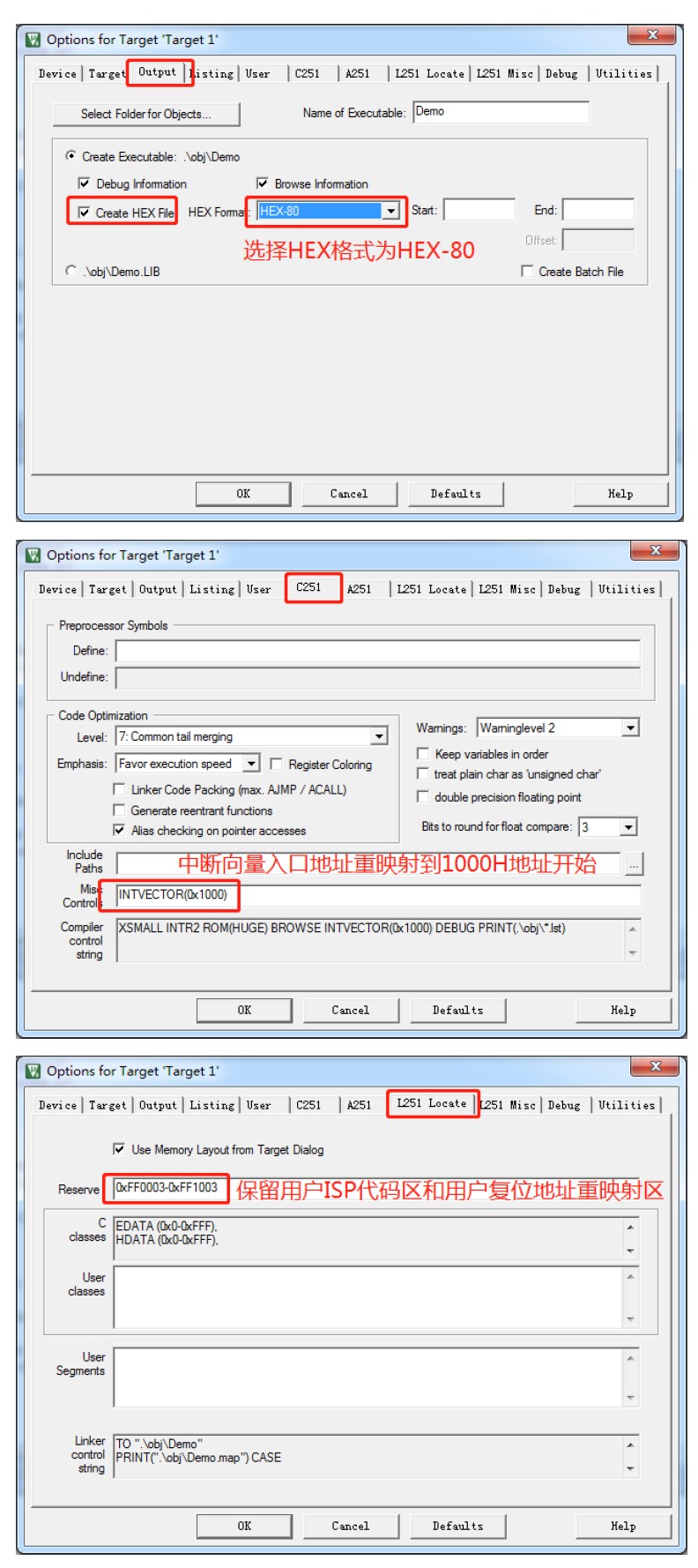

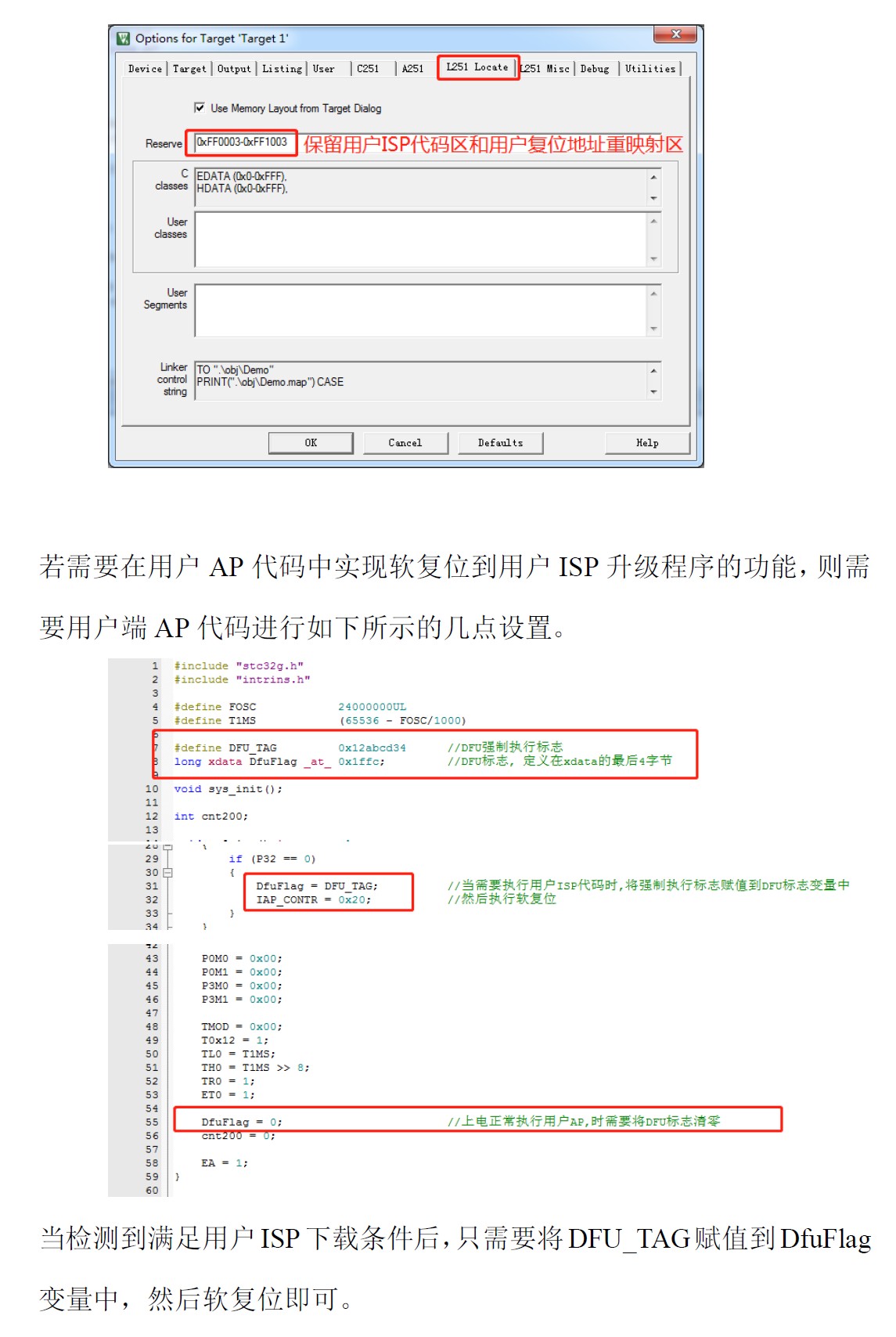

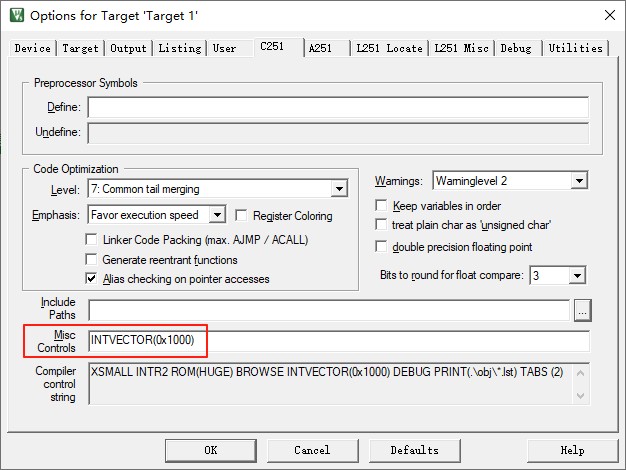

  1.boot里修改isr中断映射地址和跳转地址。app工程关注这几个选项：

  2.想问什么没看懂？正常编码就行
  3.永远是FF:0000H位置启动
  4.可以改
  5.不合理

     boot地址范围FF：0000H~FF：27FFH，10k空间作为引导判断，
     app地址范围FF：2800H~FF：FFFFH，54k空间是用户正常运行程序，
     app_update地址范围FE：1000H~FE：FFFF，60K空间是最新升级固件包
     epprom地址范围FE：0000~FE：1000，4k 空间用于保存参数（比如升级标志位）

（注意：无论 EEPROM 设置为多少，EEPROM 在 Flash 存储空间中始终从 FE:0000h 开始）




另外“最新升级固件包”这个区域只用于备份或升级缓冲？验证完成后拷贝至APP区，则和官网示例差别不大了。


其他坛友经验可参考：
ISP区设置为8K - ISP下载/做自己的ISP 国芯人工智能技术交流网站 - AI32位8051交流社区

yinshiy***

erci*** 发表于 2025-7-29 17:48
1.boot里修改isr中断映射地址和跳转地址。app工程关注这几个选项：

  2.想问什么没看懂？正常编码就行

第二点是想问：app程序，程序上是否需要特殊处理，比如mian函数之后先执行一段特殊代码然后再初始化外设

erci***

yinshiy*** 发表于 2025-7-30 14:39
第二点是想问：app程序，程序上是否需要特殊处理，比如mian函数之后先执行一段特殊代码然后再初始化外设 ...

参考官网例程正常开发即可。没什么特殊处理。

yinshiy***

1.我用串口例程，分别设计了isp和ap，mdk和代码部分设置参考了“STC32G12K-UART在线升级”；
2.用STC_ISP最新版本，“打开程序文件“”那边加载isp，“用户自定义ISp模式的AP代码”加载了ap程序；
实际测试程序并不能正常运行，现在有几个疑问点
1.帮忙看下两个程序设置是否有错，boot部分跳转app是否有错；

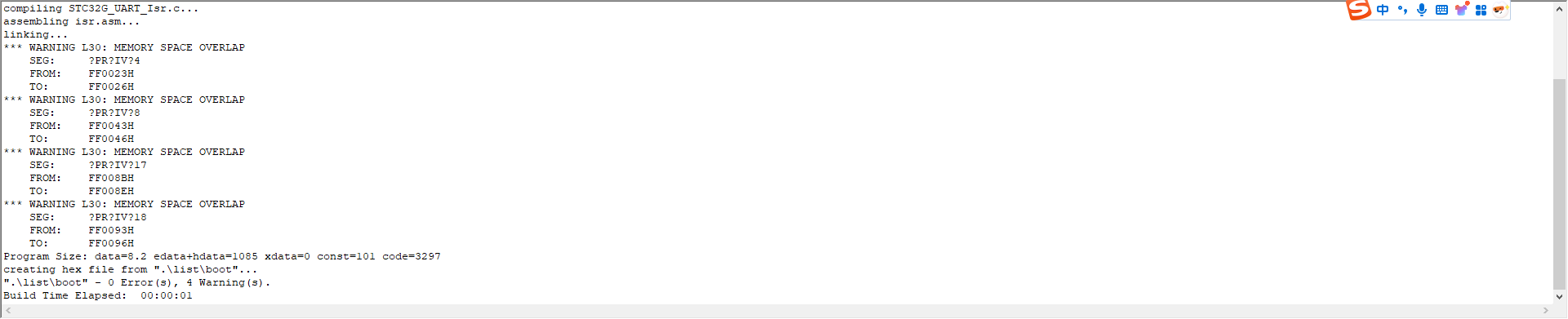

2.boot部分，我这边编译会多出四个警告，我怀疑是这四个警告导致程序异常

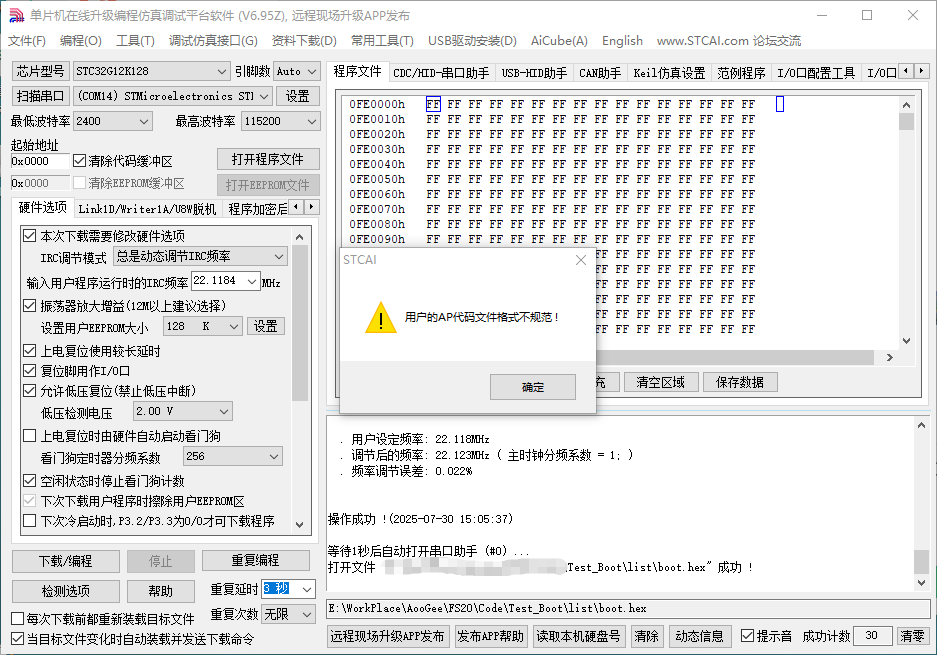

3.STC_ISP下载软件，加载ap部分程序会提示“用户的AP代码文件格式不规范”
4.STC_ISP下载软件，其它部分设置是否有错
