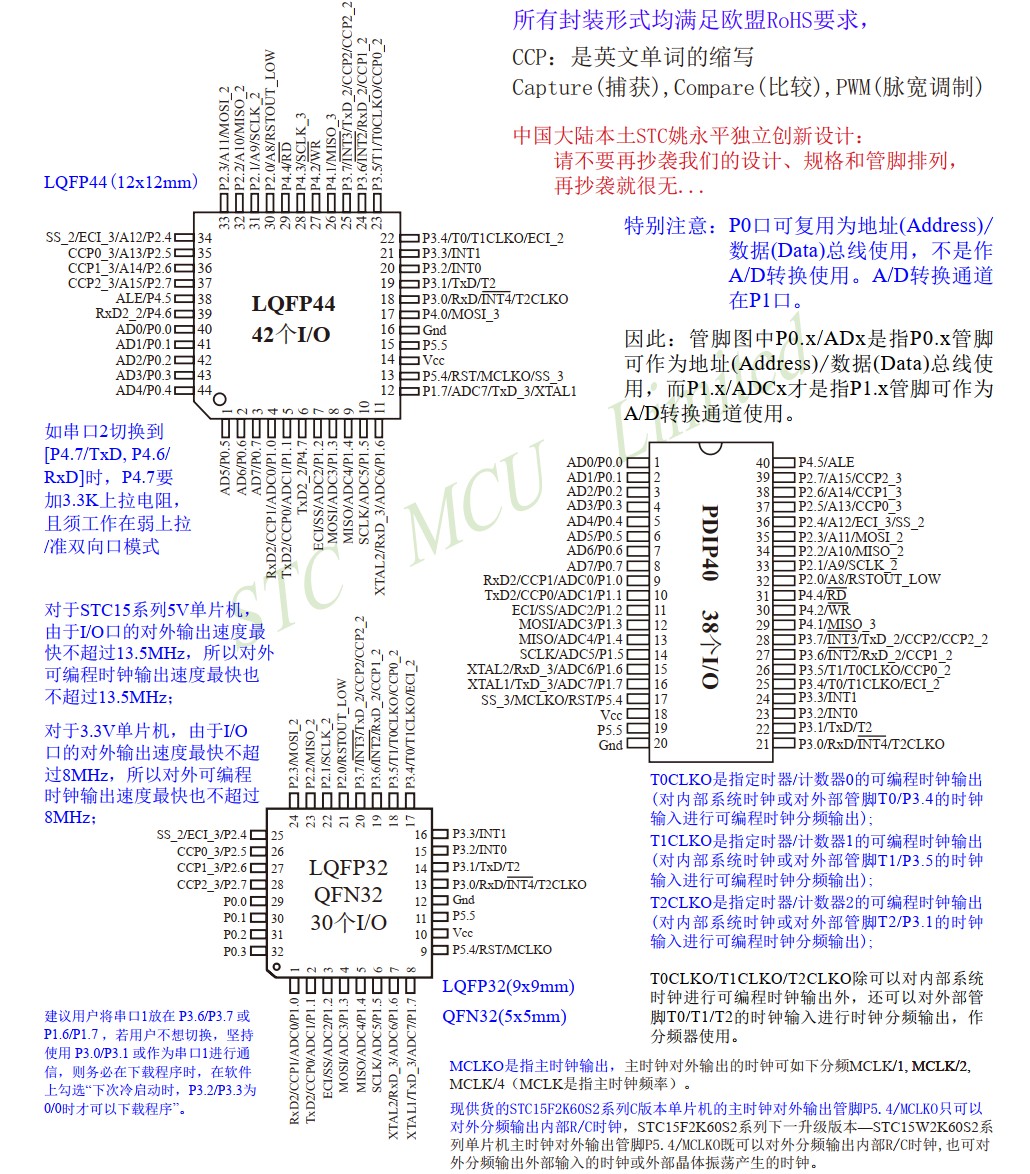

想自己制作一个脱机烧录器，找不到IAP15F2K61S2的封装脚位图，麻烦大老上传一份，谢谢

YY2*** · 发表于 5 天前

想自己制作一个脱机烧录器，找不到IAP15F2K61S2的封装脚位图，麻烦大老上传一份，谢谢

下载母片硬件选项固定为:
使用外部22.1184MHz晶振
P3.2/P3.3必须同时接地才可更新下载母片
关闭上电复位延时

使用脱机下载母片控制进行联机下载方式的连线图:
  电脑       RS232       脱机下载母片       目标CPU
┌──┐Pin2  ┌──┐  P3.1┏━━━━┓P1.0  P3.1┌──┐
│ RXD├───┤ ├───┨TXD RXD2┠─────┤TXD │
│ │Pin3  │ │  P3.0┃       ┃P1.1  P3.0│ │
│ TXD├───┤ ├───┨RXD TXD2┠─────┤RXD │
│ │Pin5  └──┘    ┃       ┃       │ │
│ GND├──────────┨GND  GND┠─────┤GND │
└──┘                KEY┃       ┃       │ │
               GND ─ + ┨P3.6P2.6┠─ 8550 ─┤VCC │
                        ┗━━━━┛       └──┘

使用脱机下载母片控制进行脱机下载方式的连线图:
      脱机下载母片          目标CPU
      ┏━━━━┓P1.0  P3.1┌──┐
      ┃TXD RXD2┠─────┤TXD │
      ┃       ┃P1.1  P3.0│ │
      ┃RXD TXD2┠─────┤RXD │
      ┃       ┃       │ │
      ┃GND  GND┠─────┤GND │
   KEY┃       ┃       │ │
GND ─ + ┨P3.6P2.6┠─ 8550 ─┤VCC │
      ┗━━━━┛       └──┘

外挂Flash的连线图:
下载监控CPU    PM25LV040
┏━━━┓P2.4    1┌──┐
┃ SS┠─────┤CE  │
┃    ┃P2.2    2│ │
┃ MISO2┠─────┤SO  │
┃    ┃P2.3    5│ │
┃ MOSI2┠─────┤SI  │
┃    ┃P2.1    6│ │
┃ MCLK2┠─────┤SCK │
┗━━━┛       └──┘

脱机下载方式说明:
脱机下载是指脱离电脑主机进行下载的一种方法. 一般是使用下载控制芯片(又称脱机下载
母片)进行控制. 目前我们所支持的脱机下载母片型号为IAP15F2K61S2和IAP15L2K61S2. 对于脱
机下载母片,硬件选项上要求必须是使用外部的22.1184MHz晶振,不能使用内部IRC振荡器. 脱机
下载母片内部可存的脱机代码最大为42KB,超出的部分则需要存储到外部,此时就需要外挂Flash,
外挂Flash的连接方式参考上图若脱机代码小于42KB,则可省去外挂Flash

脱机下载母片的制作方法:
1. 将准备好的IAP15F2K61S2或者IAP15L2K61S2连接到电脑的串口上,先不要上电
2. 选择相应的芯片型号和硬件选项 (若无特殊硬件选项设置,此步可省略)
3. 进入到此设置页面, 点击最上面的两个按钮中的一个(型号需与您准备好的型号相同)
4. 给目标芯片上电
5. 烧录过程中若出现,"设置时钟,需要重新上电"的对话框时,请先点击确定按钮后再给目标芯片上电
6. 直到烧录完成,脱机下载母片制作完成了!

使用脱机下载母片控制进行在线下载的使用方法:
1. 首先,连接方式参考上面的"使用脱机下载母片控制进行联机下载方式的连线图"
2. 选择目标芯片的型号
3. 设置硬件选项
4. 打开需要下载的文件
5. 进入次页面,勾选上"使用脱机下载母片控制进行在线下载"选项
6. 点击主界面左下方的"下载\编程"按钮,即可开始下载

使用脱机下载母片控制进行脱机下载的使用方法:
1. 首先将脱机下载母片连接到电脑的串口上,并直接上电
2. 选择目标芯片的型号
3. 设置硬件选项
4. 打开需要下载的文件
5. 进入次页面,勾选上"使用脱机下载母片控制进行脱机下载"选项
6. 点击主界面左下方的"下载\编程"按钮,即可将脱机代码下载到脱机下载母片中
7. 下载完成后,便可将脱机下载母片与电脑断开
8. 然后,参考上面的"使用脱机下载母片控制进行脱机下载方式的连线图"的连接方式
连接脱机下载母片与目标芯片
9. 按下脱机下载母片

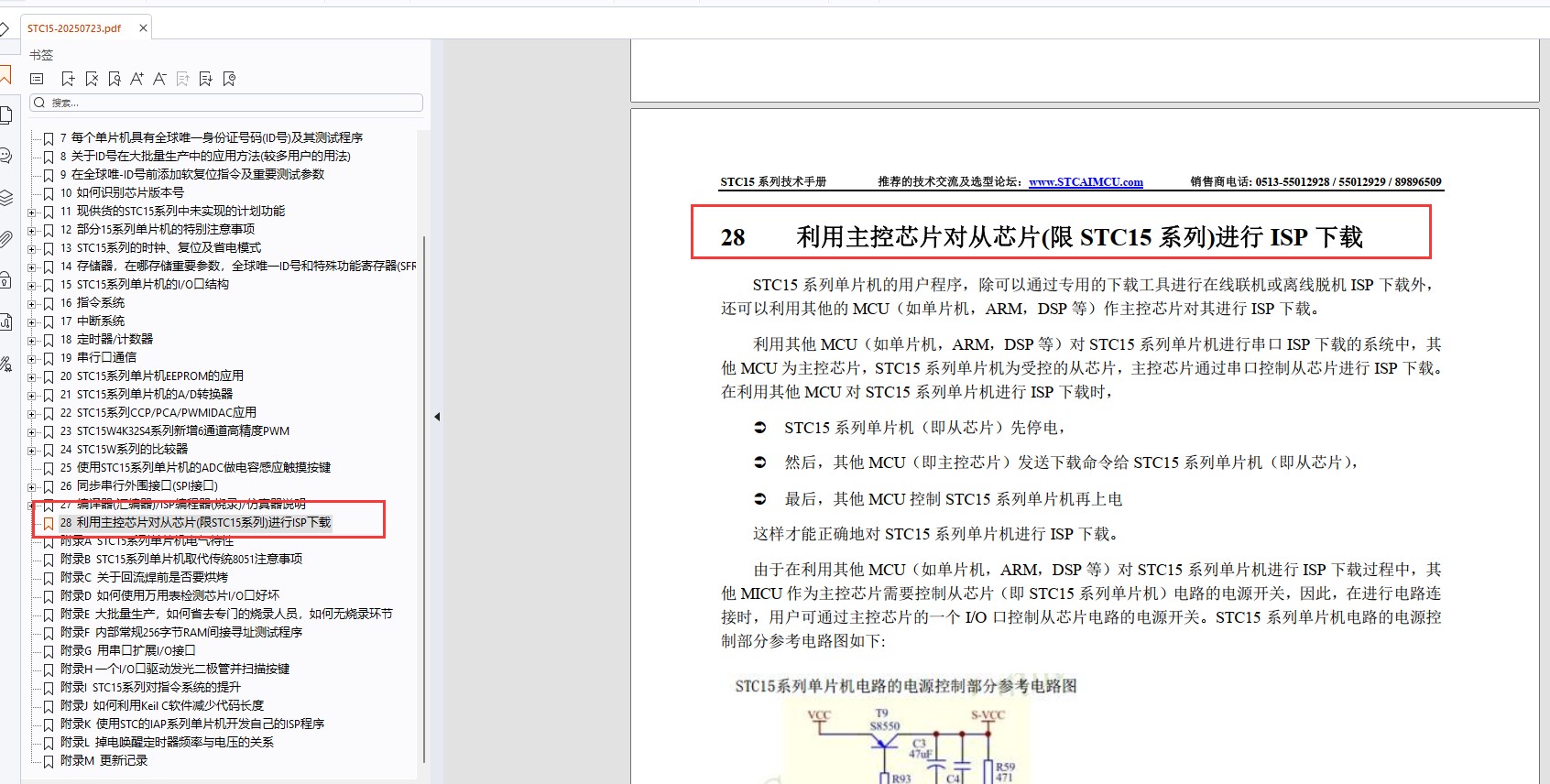

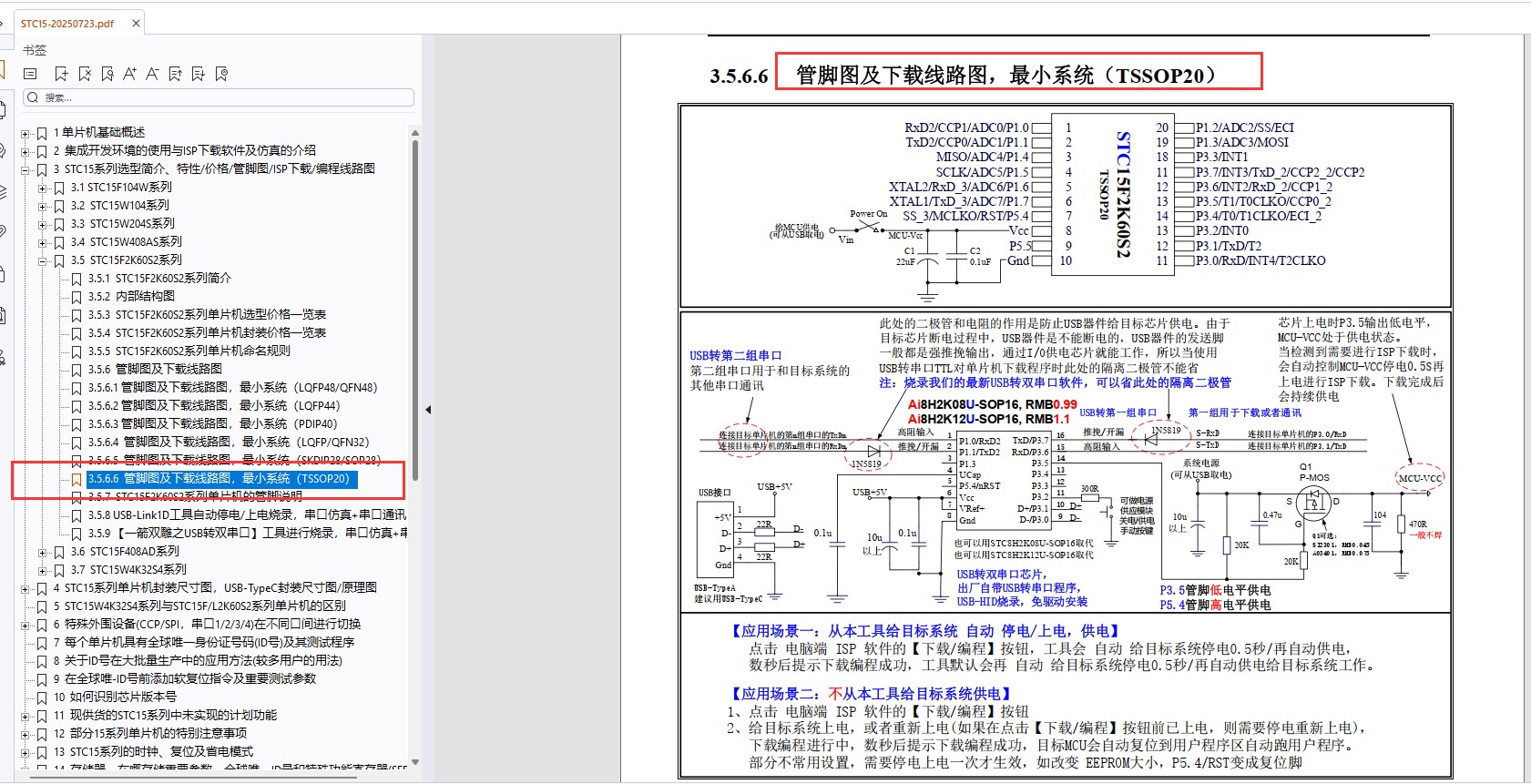

国芯人*** · 发表于 5 天前

关于您提到的IAP15F2K61S2芯片封装脚位图的问题，我们理解您在制作脱机烧录器过程中可能遇到的困难。目前，IAP15F2K61S2是基于STC公司推出的增强型8051内核单片机，其封装形式为QFP48（48引脚方型封装）。由于该型号属于较早期产品，官方资料可能较为分散，因此建议您通过以下方式获取准确的封装脚位信息：

1. 查阅STC官网技术文档
STC官方提供的数据手册中通常包含完整的封装引脚定义和功能描述。您可以访问STC官方网站或联系技术支持，获取IAP15F2K61S2的完整数据手册（DS-15F2K61S2.pdf），其中应包含详细的封装脚位图。

2. 参考第三方资源
一些电子论坛、技术博客或开源项目中也可能提供IAP15F2K61S2的封装引脚图。例如，在GitHub、CSDN、知乎等平台上搜索“IAP15F2K61S2 封装图”可能会找到相关资料。

3. 使用专业工具辅助
如果您已拥有该芯片实物，可使用万用表或示波器对引脚进行识别，并结合数据手册进行比对确认。

关于您提出的脱机烧录器设计需求，以下是基于IAP15F2K61S2的建议与注意事项：

一、硬件配置要求
外部晶振选择：您提到使用22.1184MHz晶振，这是常见的波特率匹配频率，适用于串口通信。请确保晶振电路设计合理，包括两个电容（通常为22pF）连接至XTAL1和XTAL2引脚。
P32/P33接地：根据IAP15F2K61S2的特性，P32和P33引脚需同时接地，以激活下载模式。此设置是进入ISP/IAP模式的关键条件之一。
关闭上电复位延时：在烧录过程中，建议关闭上电复位延时，以确保系统能够快速进入下载状态，避免因延时导致的通信失败。

二、联机下载连接方式

您提供的联机下载连线图基本符合标准ISP接口设计，但需注意以下几点：
RS232接口：建议使用MAX232或类似电平转换芯片，将电脑的TTL电平转换为RS232电平，以保证信号完整性。
信号线连接：
RXD/TXD：分别连接至目标CPU的TXD和RXD引脚（P31/P30）。
GND：确保所有设备共地，避免通信异常。
控制信号：KEY引脚用于触发下载模式，需通过下拉电阻接地，确保在未操作时处于低电平状态。
三极管驱动：您提到的8550三极管用于驱动VCC，建议在实际应用中加入限流电阻，防止过流损坏器件。

三、脱机下载连接方式

脱机下载模式下，无需依赖PC主机，仅需通过脱机下载母片实现程序烧录。连接方式如下：
TXD/RXD2：连接至目标CPU的TXD和RXD引脚（P31/P30）。
P10/P31：作为控制信号输入，用于触发下载模式。
电源与地：确保目标CPU的VCC与GND正确连接，以维持正常工作状态。

四、注意事项
信号完整性：建议使用屏蔽电缆连接各模块，减少干扰影响。
电压匹配：确保所有模块供电电压一致（通常为5V或3.3V），避免因电压不匹配导致通信失败。
软件支持：脱机烧录需要配合专用烧录软件（如STC ISP烧录工具），请确保软件版本兼容当前芯片型号。

综上所述，IAP15F2K61S2的封装脚位图可通过官方资料或第三方平台获取。在设计脱机烧录器时，请严格遵循硬件配置要求，并确保信号连接正确。如需进一步技术支持，建议联系STC官方或相关技术社区。希望以上内容对您的项目有所帮助。

[本文内容由国芯人工智能辅助生成，仅供参考]
