用AiCube配置硬件SPI和DMA点亮OLED12864 | 跟帖问OLED12864程序给您全搞定

大***

Tui*** 发表于 2025-8-24 07:15
版主你好，我的OLED12864驱动芯片是ST7567，MCU为AI8051U，用P2端口。通过你的讲解，硬件SPI硬件驱动成功了 ...

不清楚你说的DMA移植不顺利集体是什么，就先忙猜一下是速度问题。
因为不同型号的控制芯片，时序之类其实都不太一样。比如，即便是驱动程序看起来通用的OLED，不同型号之间，对单片机的速度要求也不完全一样。所以，硬件SPI通过了而DMA没通过，就有可能是SPI的速度配置对了，DMA的速度没配置合适。
而ST7567是LCD液晶屏的驱动芯片，不是OLED的，而是跟TFT彩屏是一个系统的，它们对时序要求更高。

Tui***

大*** 发表于 2025-8-25 08:30
不清楚你说的DMA移植不顺利集体是什么，就先忙猜一下是速度问题。
因为不同型号的控制芯片，时序之类其实 ...

我可能描述不清楚，重新交流一下。
就是移植后，SPI硬件驱动（无DMA）屏幕能正常驱动显示。加了DMA后，显示不正常，只有第一行（程序中只能显示一行，即第6page，其它页都显示乱码，且显示不对应）显示正常，其它乱码，怎么修改都不得其法。现将截图和程序贴上，请版主指导！

大***

Tui*** 发表于 2025-8-25 15:34
我可能描述不清楚，重新交流一下。
就是移植后，SPI硬件驱动（无DMA）屏幕能正常驱动显示。加了DMA后，显 ...

不知道没有DMA的成功代码是什么样。从照片上看，用DMA的这个是只刷新了屏幕的最上面一行。
手头也暂时没有这种屏幕，没法测试想法。
这个DMA的代码里，刷新全屏用的是一次性发送1024个数据。
但是找了下ST7567的资料，控制芯片的结构是每个page有132列，只用到其中128列，类似SH1106的OLED屏幕，而且列地址只在指定行里自增和归零，相当于OLED屏幕的“页地址模式”。
这样的话，128×64的区域应该不能用这种方式填充数据，而是分成8行，每次发送128个数据才对。

把OLED_Refresh函数的一次性发送1024个数据，换成分8行发送，每次128个数据试试看？

Tui***

大*** 发表于 2025-8-25 16:50
不知道没有DMA的成功代码是什么样。从照片上看，用DMA的这个是只刷新了屏幕的最上面一行。
手头也暂时没有 ...

还是不行。未成功代码在12楼末尾
void OLED_Refresh(void)
{
    uint8_t cmd[3];

    cmd[0] = 0x40;                      //设置行起始地址
    cmd[1] = 0x00;                      //设置低列起始地址
    cmd[2] = 0x10;                      //设置高列起始地址
    OLED_WR_CMD(cmd, 3);
//    OLED_WR_DAT(OledCache, 1024);       //写数据...
          OLED_WR_DAT(OledCache, 128);
                OLED_WR_DAT(OledCache, 128);
                OLED_WR_DAT(OledCache, 128);
                OLED_WR_DAT(OledCache, 128);
                OLED_WR_DAT(OledCache, 128);
                OLED_WR_DAT(OledCache, 128);
                OLED_WR_DAT(OledCache, 128);
                OLED_WR_DAT(OledCache, 128);

}

大***

Tui*** 发表于 2025-8-26 10:06
还是不行。未成功代码在12楼末尾
void OLED_Refresh(void)
{

12楼末尾的代码看过了，上面的回复就是根据这个代码推测的。

关于OLED_Refresh函数的修改方法，结构可以参考显示图片的函数。
分成8行发送，就是分别定位每一行，然后发送对应的128个数据。
你的这个修改，依旧是在第一行里反复发送缓存数组里的钱128个数据。可以借助一个变量，对行号进行递增，然后发送对应的128个数据。

根据芯片手册里关于设置页地址的指令表，是以0xB0为基础的（1011xxxx），低四位是行号，


所以比如像这样写：


void OLED_Refresh(void)
{
    uint8_t page;
    uint8_t cmd[4];

    for( page=0; page<8; page++ )
    {
        cmd[0] = 0x40;                      //设置屏幕最顶上一行作为第0行
        cmd[1] = 0xB0+page;             //设置行起始地址
        cmd[2] = 0x10;                      //设置低列起始地址（高四位）
        cmd[3] = 0x00;                      //设置高列起始地址（低四位）
        OLED_WR_CMD( cmd, 4 );

        OLED_WR_DAT( OledCache + page*128 ， 128 );
    }
}


其中0x40也可以放到初始化函数里，就不用每次都发送了。

Tui***

大*** 发表于 2025-8-26 13:54
12楼末尾的代码看过了，上面的回复就是根据这个代码推测的。

关于OLED_Refresh函数的修改方法，结构可以 ...

按照版主老师的程序，显示有所改善：不花屏了，但显示不正常，无法定位显示，自己试着修改其它参数仍不能正常，奈何技术水平有限，再次与版主交流。具体描述如下：
程序里所有页都有内容时，显示如下：

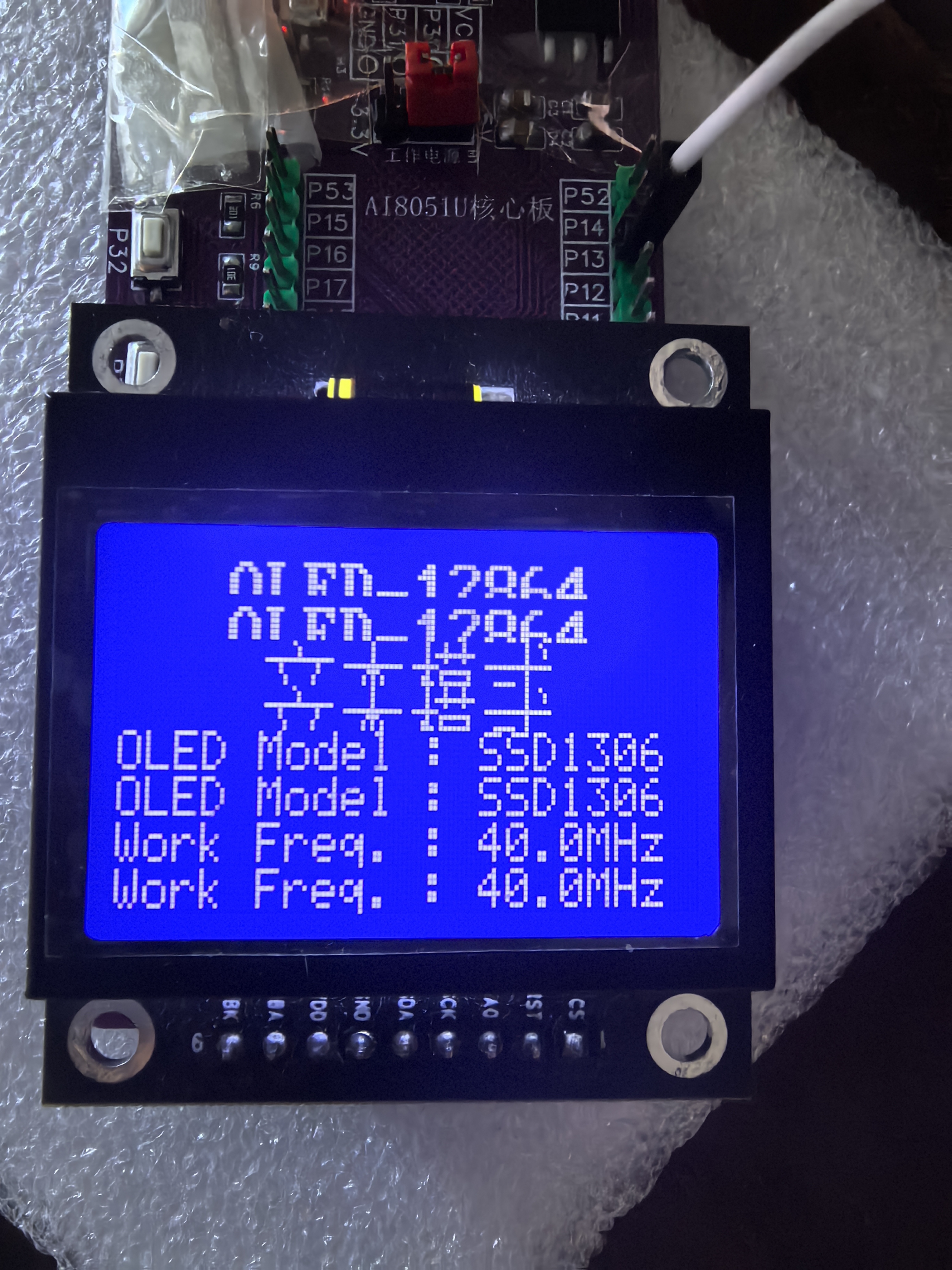

第一种情况：
while (1)
    {
        //<<AICUBE_USER_MAIN_LOOP_BEGIN>>
        // 在此添加主函数中用户主循环代码

        OLED_ClearScreen(0);
        OLED_SetFontHeight(16);
        OLED_DrawString(0, 0, "   OLED-12864   ", 0);
        OLED_DrawString(0, 2, "    文本模式    ", 0);
        OLED_SetFontHeight(8);
        OLED_DrawString(0, 4, "OLED Model : SSD1306", 0);
        OLED_DrawString(0, 5, "Target MCU : Ai8051U", 0);
        OLED_DrawString(0, 6, "Work Freq. : 40.0MHz", 1);

}有显示，但显示不全。而且重复显示。
***************************************************

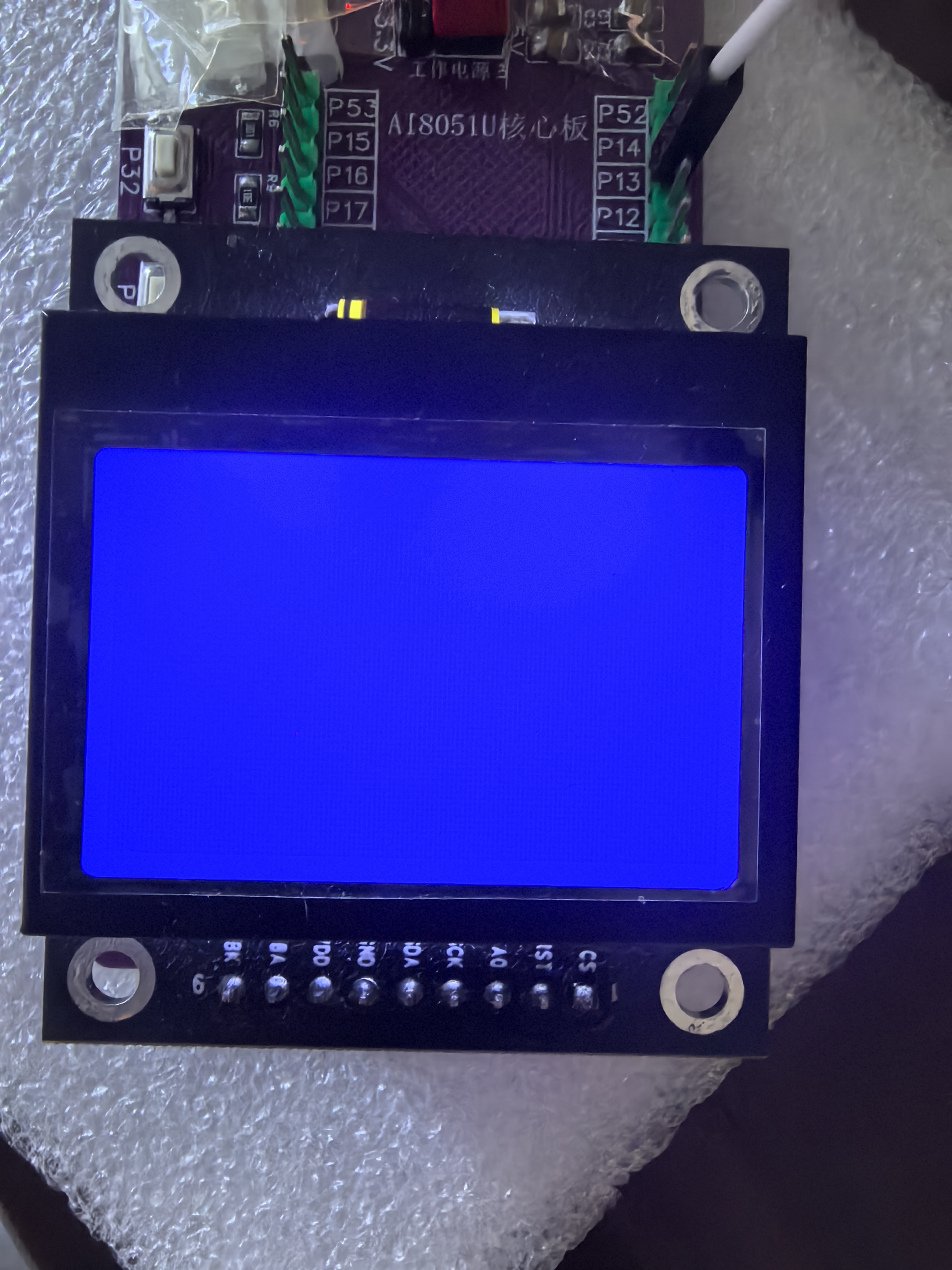

第二种情况：
屏蔽掉
while (1)
    {
        //<<AICUBE_USER_MAIN_LOOP_BEGIN>>
        // 在此添加主函数中用户主循环代码

        OLED_ClearScreen(0);
        OLED_SetFontHeight(16);
        OLED_DrawString(0, 0, "   OLED-12864   ", 0);
        OLED_DrawString(0, 2, "    文本模式    ", 0);
        OLED_SetFontHeight(8);
       // OLED_DrawString(0, 4, "OLED Model : SSD1306", 0);
        //OLED_DrawString(0, 5, "Target MCU : Ai8051U", 0);
        //OLED_DrawString(0, 6, "Work Freq. : 40.0MHz", 1);

}屏幕无显示。

*******************************************************

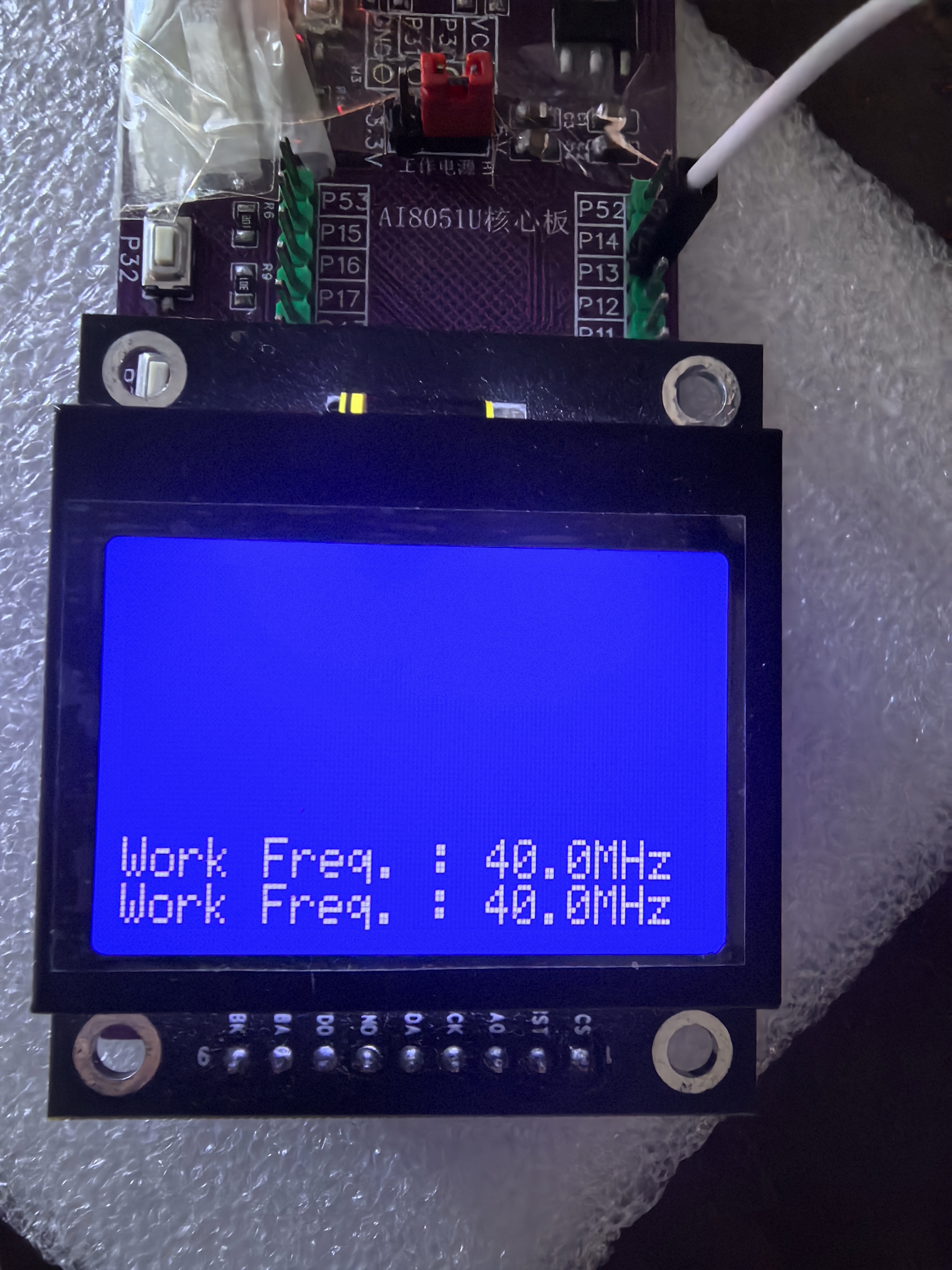

第三种情况：
屏蔽掉
while (1)
    {
        //<<AICUBE_USER_MAIN_LOOP_BEGIN>>
        // 在此添加主函数中用户主循环代码

        OLED_ClearScreen(0);
       // OLED_SetFontHeight(16);
       // OLED_DrawString(0, 0, "   OLED-12864   ", 0);
       // OLED_DrawString(0, 2, "    文本模式    ", 0);
        OLED_SetFontHeight(8);
        OLED_DrawString(0, 4, "OLED Model : SSD1306", 0);
        OLED_DrawString(0, 5, "Target MCU : Ai8051U", 0);
        OLED_DrawString(0, 6, "Work Freq. : 40.0MHz", 1);

}只显示第6页。只要把第6页去掉，其它再多的内容都不显示了
只要保留第6页，刷屏只能显示偶数页（0、2、4、6页的内容），奇数页显示是偶数页的内容。
*************************************************
试着修改OLED_Refresh()其它参数,都不得要领。
如果想在第0行、0列开始显示内容，结果是空白。根本无法实现随心所欲在任何位置显示。感觉DMA好难理解。

大***

Tui*** 发表于 2025-8-27 11:08
按照版主老师的程序，显示有所改善：不花屏了，但显示不正常，无法定位显示，自己试着修改其它参数仍不能 ...

刚刚拿到了一块ST7567的屏幕，用你的程序试了一下，的确不是速度原因，而是DMA发送数据的问题。
然后发现，上个回复里的OLED_Refresh函数的修改建议里，发送数据的部分写错了，应该是：
void OLED_Refresh(void)
{
    uint8_t page;
    uint8_t cmd[4];

    for( page=0; page<8; page++ )
    {
        cmd[0] = 0x40;                      //设置屏幕最顶上一行作为第0行
        cmd[1] = 0xB0+page;             //设置行起始地址
        cmd[2] = 0x10;                      //设置低列起始地址（高四位）
        cmd[3] = 0x00;                      //设置高列起始地址（低四位）
        OLED_WR_CMD( cmd, 4 );

        OLED_WR_DAT( OledCache + page*128， 128 );
    }
}

也可以写成
void OLED_Refresh(void)
{
    uint8_t page;
    uint8_t cmd[3];

    for( page=0; page<8; page++ )
    {
        cmd[0] = 0xB0+page;             //设置行起始地址
        cmd[1] = 0x10;                      //设置低列起始地址（高四位）
        cmd[2] = 0x00;                      //设置高列起始地址（低四位）
        OLED_WR_CMD( cmd, 3 );

        OLED_WR_DAT( OledCache + page*128， 128 );
    }
}

就是把 0x40 指令拿到初始化函数里

    static uint8_t code INIT_SEQU[] =
    {
        0xAE,                //关闭显示
        0x40,                //设置屏幕第一行为起始行
        0xA0,                //设置列扫描方向从左向右
        0xC8,                //设置行扫描方向从上向下
        0xB0,                //设置起始页地址
        0x10,0x00,        //设置起始列地址
        0xA6,                //A6-正常显示，A7-反色显示
        0xA4,                //A4-正常显示，A5-显示全部点阵
        0xA2,                //设置偏压比
        0x26,                //调节电阻比，0x20+[B2:B0]
        0x2F,                //打开电源，  0x28+[B2:B0]
        0x81,0x05,        //设置对比度（00h~3Fh）
        0xAD,                //AD-正常模式，AC-睡眠模式
        0xF8,0x00,        //设置升压倍数
        0xAF,                //开启显示
    };

这样每次就可以少发一个字节了。

======================================================

下面是用修改OLED_Refresh函数后的显示效果

Tui***

大*** 发表于 2025-8-28 12:25
刚刚拿到了一块ST7567的屏幕，用你的程序试了一下，的确不是速度原因，而是DMA发送数据的问题。
然后发现 ...

非常感谢版主，成功了！对于初学者或技术不硬来说，一点小细节可以让你想破脑袋。再次感谢版主辛苦付出！愿你工作越来越顺利！

xdx***

对于初学者或技术不硬来说，一点小细节可以让你想破脑袋，真是这样。。。
