AiCube 图形化自动生成程序，驱动 ST7735S，TFT-彩屏, @Ai8051U, 跟帖问TFT, ST7739

erci***

Ai8051U DMA 刷 SPI-TFT彩屏
40MHz@3.3V，USARTx-SPI 四分频，SPI 二分频，
ITV=0, ST7365, 480*320分辨率

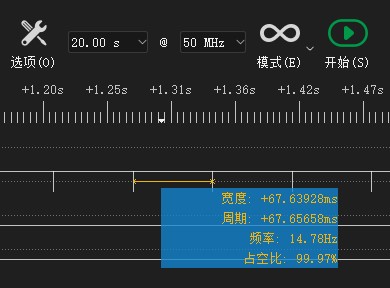

一帧（67.64ms*5）:
(5V USARTx-SPI, 35M 二分频 ，SPI, 52.5M 二分频, 一帧5*49.12ms)

erci***

erci*** 发表于 2025-7-23 14:33
电平转换芯片的注意事项：
1.防反接二极管压降 加 电脑USB口低电压，可能导致MCU引脚输出电压达不到TXB0108 ...

注意事项：

3.一些屏自带降压IC，降压IC产生压降造成与参考电压3.3V有偏差，可能导致掉出电平自动转换工作电压范围

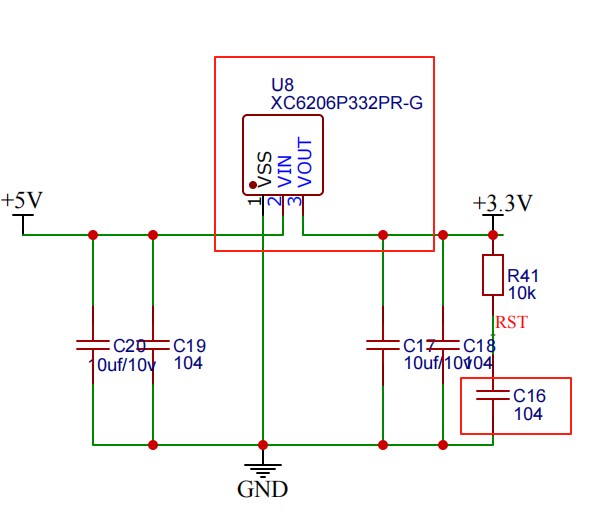

4.上图这个C16 与自动电平转换IC作用，会导致RST引脚震荡点不亮屏幕，去掉即可。


5.电脑USB口直驱大屏，供电能力不足也造成压降影响自动电平转换，出现很多噪点，换直流电源消失。

erci***

刷新一波测试时间：
Ai8051U DMA 刷 SPI-TFT彩屏
40MHz@3.3V，USARTx-SPI 四分频，SPI 二分频，ITV=0

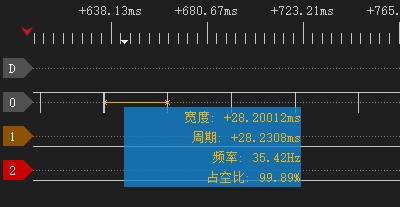

0.96寸TFT,160*80分辨率,ST7735S，一帧28.2ms:



0.71寸TFT,160*160分辨率,GC9D01，一帧56.4ms:



1.14寸，240*135分辨率,ST7789，一帧71.37ms:

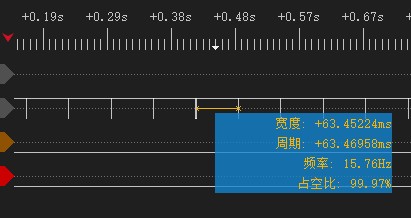

1.28圆形TFT,240*240分辨率,GC9A01，一帧 63.45ms*2包:


1.69寸TFT, 280*240分辨率,ST7789V，一帧 49.35ms*3包:

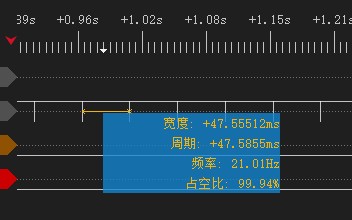

2.25寸TFT,284*76分辨率,ST7789，一帧 47.56ms:


1.9寸TFT,320*170分辨率,ST7789，一帧 59.91ms*2包:


1.47寸TFT,320*172分辨率,ST7789，一帧 60.62ms*2包:

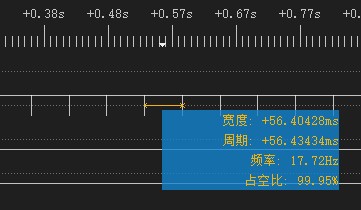

2.8寸TFT,320*240分辨率,ST7365，一帧 56.39ms*3包:
