AiCube 图形化自动生成程序，驱动 ST7735S，TFT-彩屏, @Ai8051U-40MHz

erci***

AiCube 图形化自动生成程序，驱动 ST7735S，TFT-彩屏

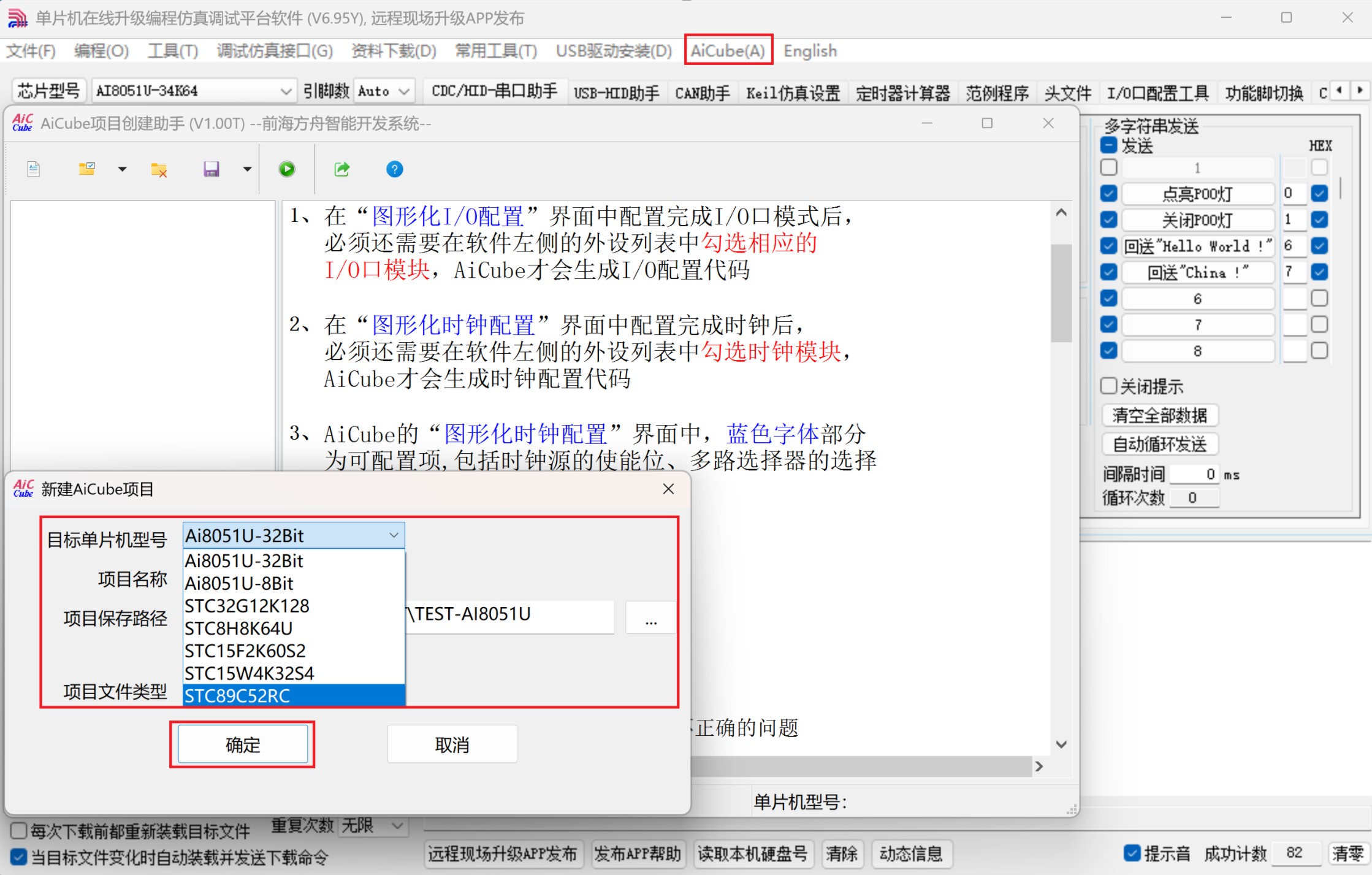

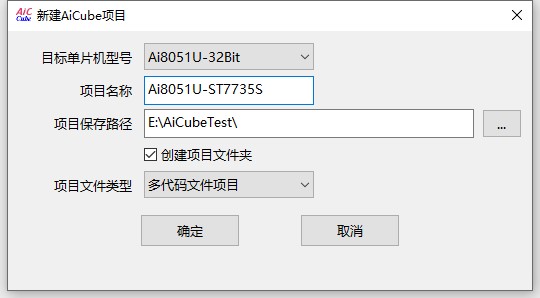

新建 AiCube 工程, @Ai8051U-40MHz ：

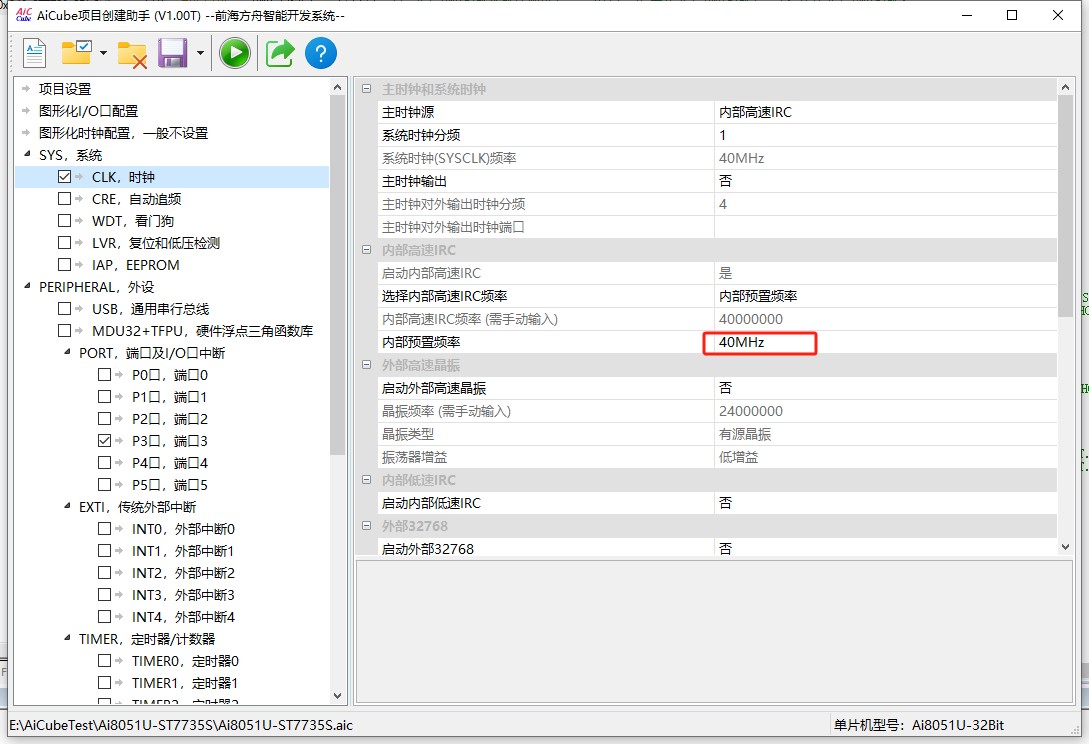

选择40MHz时钟：

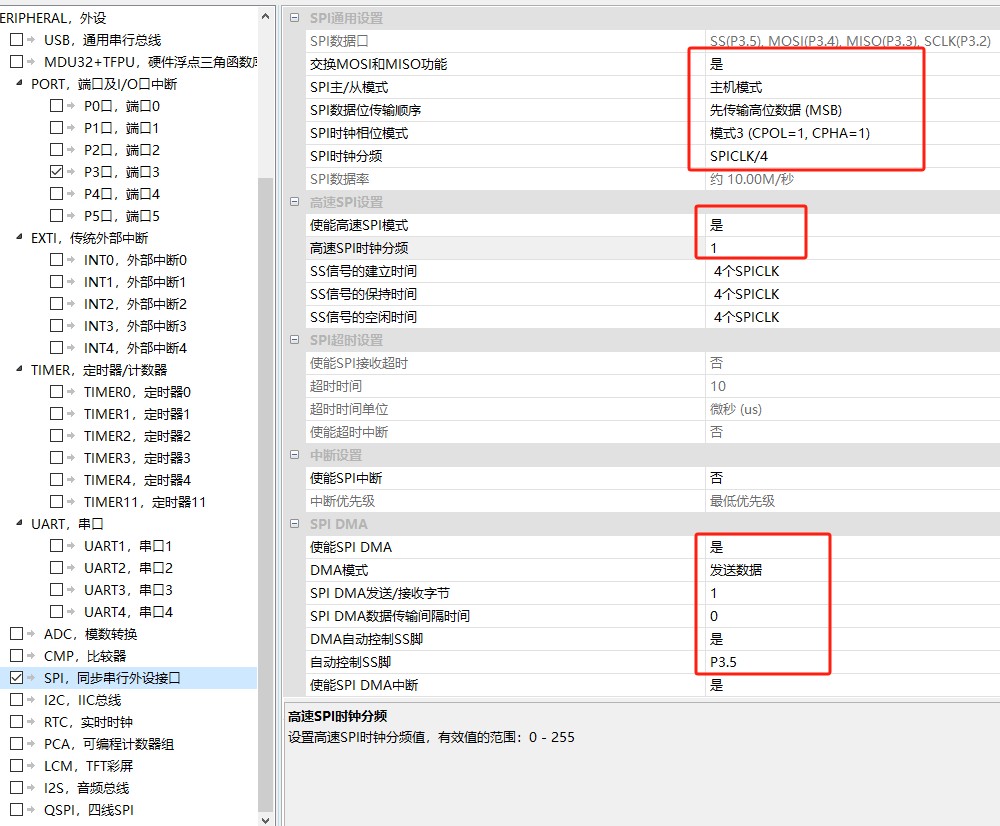

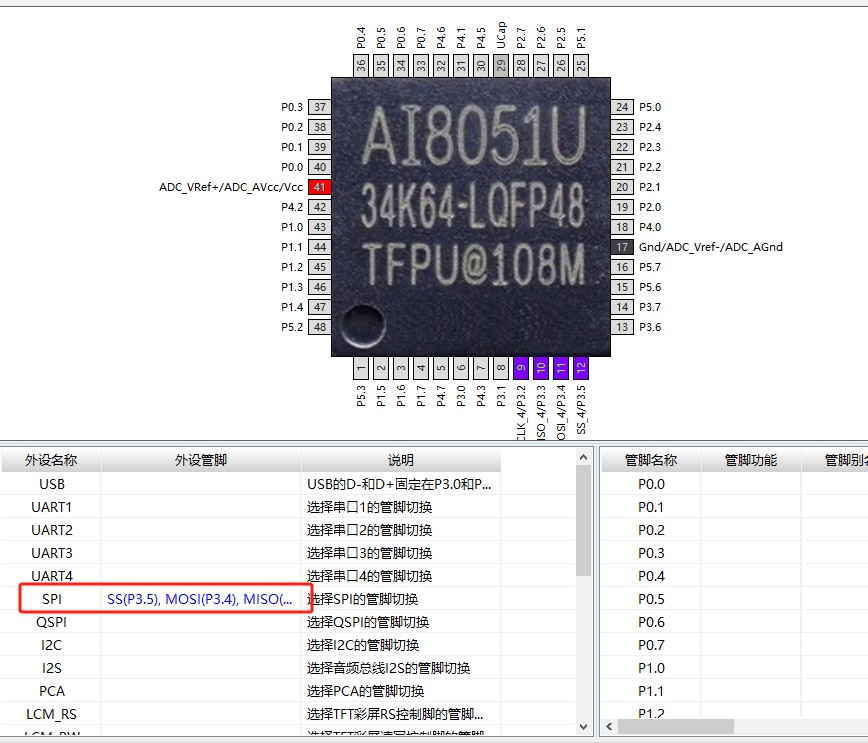

配置SPI:

允许 SPI 有 DMA 支持：

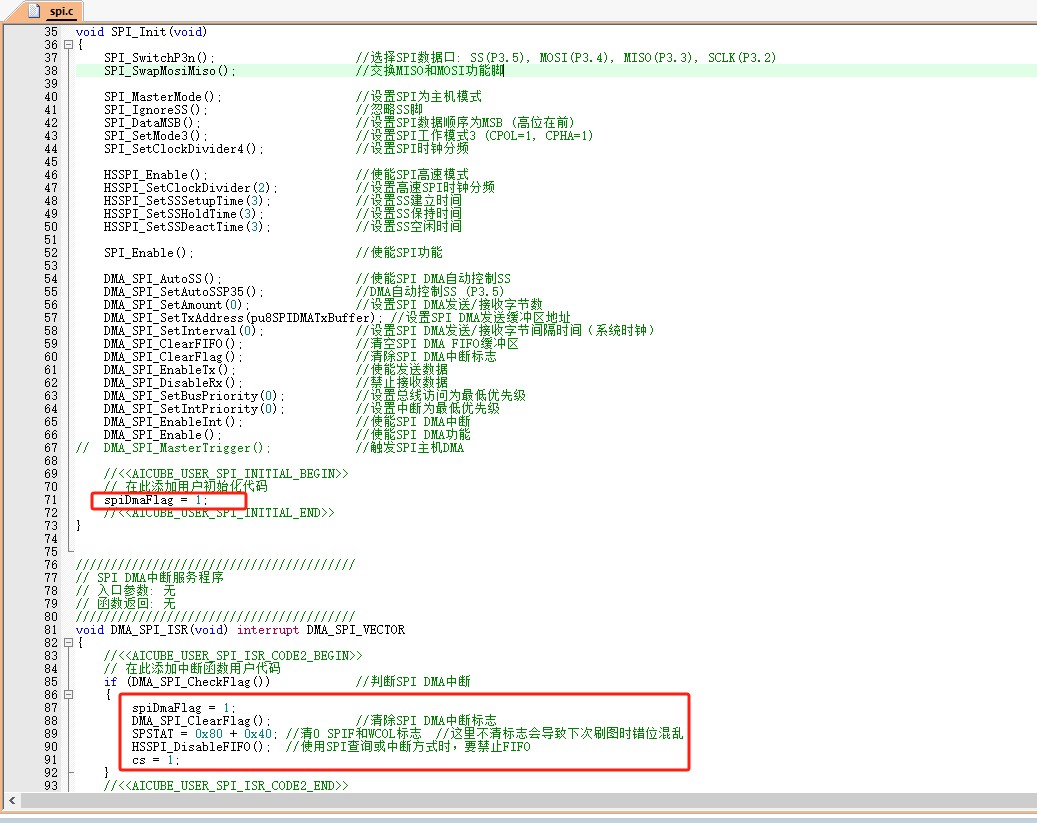

添加 SPI DMA 中断 标志：

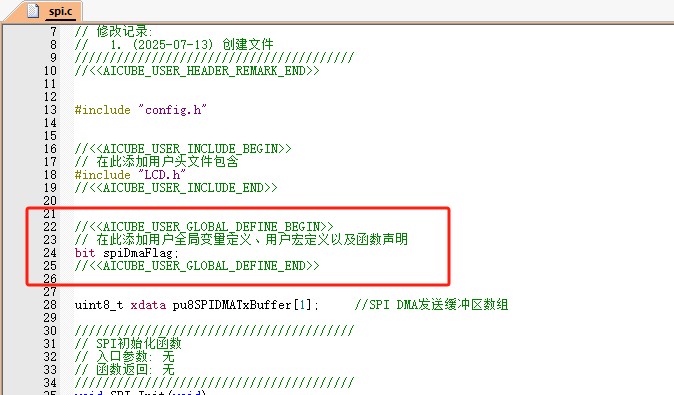

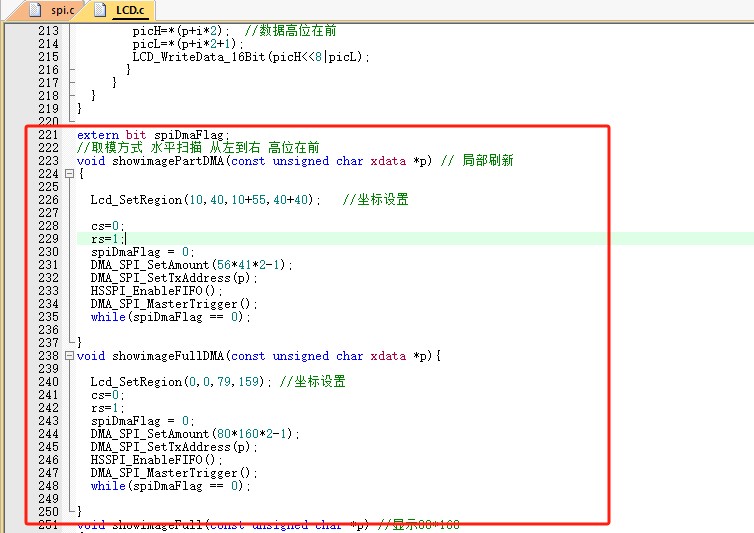

导入屏驱代码，添加DMA刷图函数：

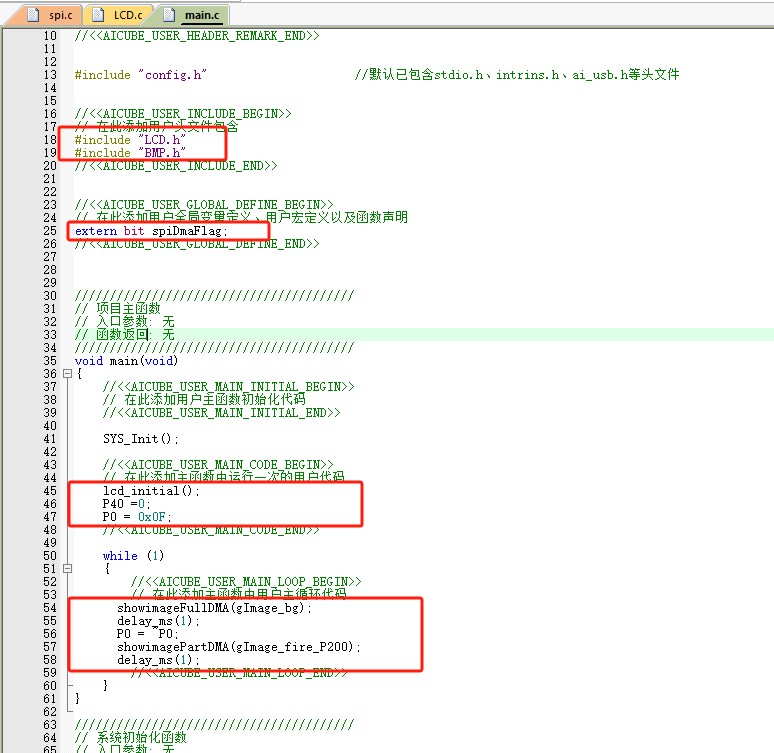

完善main函数：

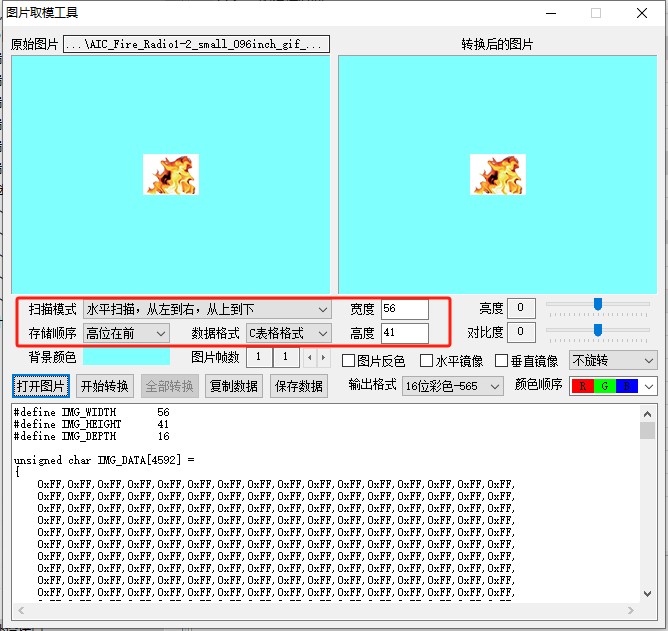

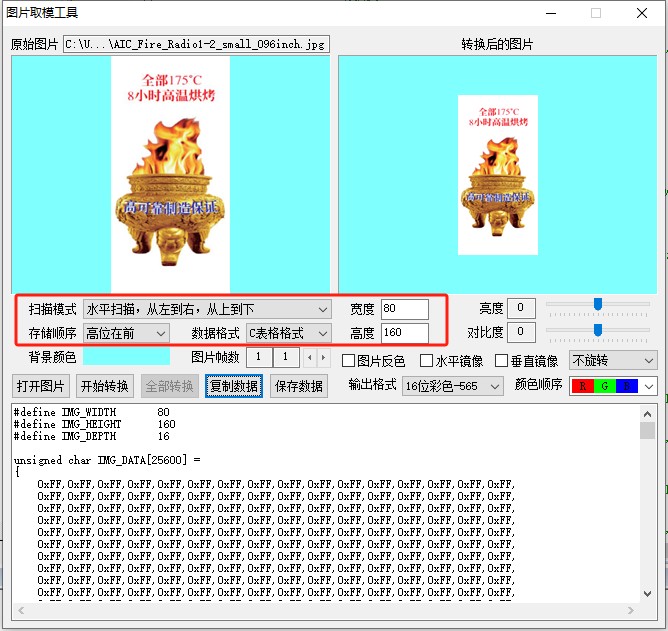

图片取模(注意DMA顺序发送，选高位在前)：

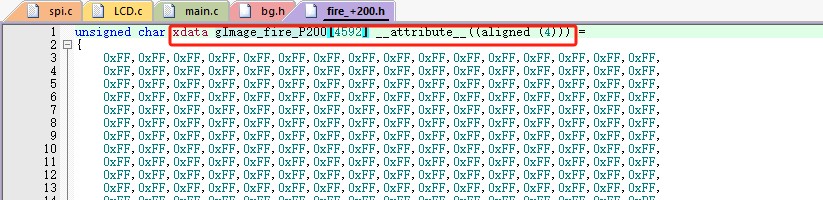

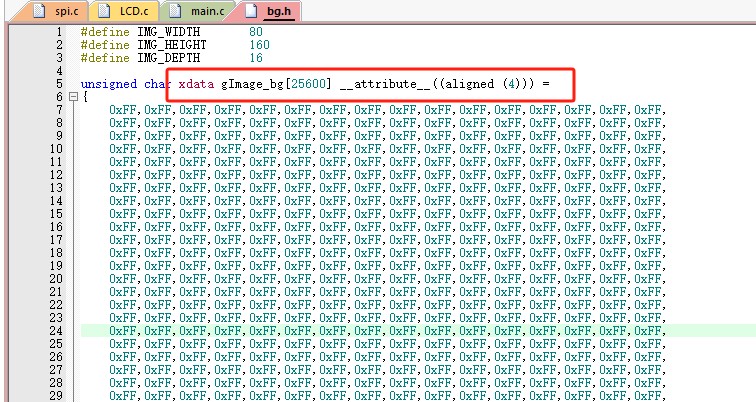

添加图片数据，注意DMA要用XDATA,
强制四字节对齐,高位在前顺序发送：



AiCube 图形化自动生成代码，驱动ST7735S-TFT彩屏, @Ai8051U-40MHz烧录代码：

Ai8051U-ST7735S.zip (591.54 KB, 下载次数: 11)

3 天前 上传

点击文件名下载附件

参考链接：
ST7735S, SPI, AI8051U, 驱动 TFT-LCD, - 老鸟反刍/吐槽，新手乐园，毕业设计 国芯技术交流网站 - AI32位8051交流社区
DMA_LCM/TFT 疑问上报 | 强制4字节对齐 - DMA支持: QSPI, SPI, I2S, I2C, 4组串口, i8080/MC6800-TFT 国芯技术交流网站 - AI32位8051交流社区

专业***

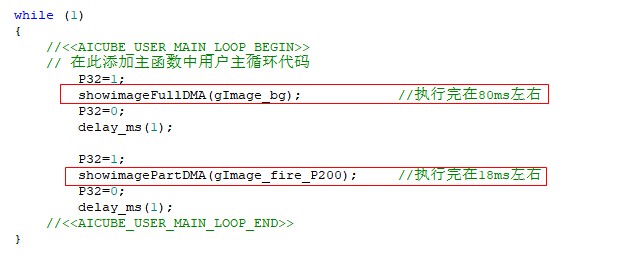

请问这个刷一帧需要多长时间有测试过吗？我用的纯软件的要100ms左右才能刷一帧，感觉容易造成其他程序堵塞。

erci***

专业*** 发表于 2025-7-13 18:35
请问这个刷一帧需要多长时间有测试过吗？我用的纯软件的要100ms左右才能刷一帧，感觉容易造成其他程序堵塞 ...

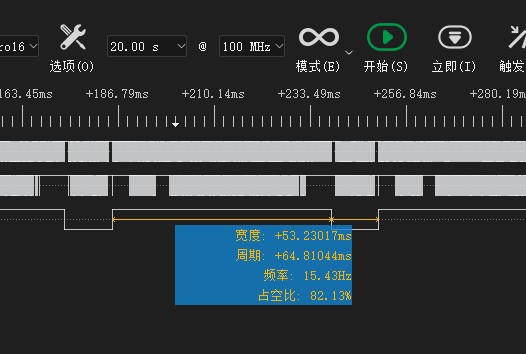

HSSPI_SetClockDivider(1); 时，SPI CLK大概5M，一帧是个53ms，再快屏没反应了。

专业***

erci*** 发表于 2025-7-13 19:00
HSSPI_SetClockDivider(1); 时，SPI CLK大概5M，一帧是个53ms，再快屏没反应了。

那很可以了，快了近一半了

erci***

AiCube 图形化自动生成代码，驱动ST7735S-TFT彩屏,  上面是 Ai8051U ！
下面改成：
STC32G12K128 / STC8H8K64U, xdata小 不够存一帧，搞一堆篮球玩玩，
后续可以考虑图片放在片外的串行Flash中：
STC32G-ST7735S.zip (451.89 KB, 下载次数: 8)

3 天前 上传

点击文件名下载附件

神***

线要短， SPI 才能快，13.5M@3.3V,   20M@5V

erci***

专业*** 发表于 2025-7-13 19:08
那很可以了，快了近一半了

果然，换擎天柱，5V, 36.864MHz,
SPI 二分频，18.432Mbps, 能跑到18mS

专业***

erci*** 发表于 2025-7-13 20:49
果然，换擎天柱，5V, 36.864MHz,

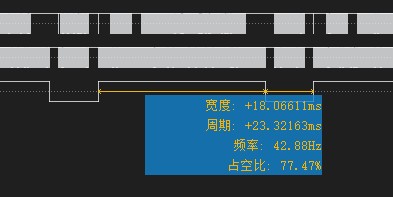

SPI 二分频，18.432Mbps 能跑到18ms

你这个时间测得是屏幕DMA刷新一帧的时间是吗？
我用你提供的程序测了一下，
发现修改屏幕一帧数据的时间在80ms左右（这个应该是程序指令执行的时间），
不知道对不对。

专业***

专业*** 发表于 2025-7-13 23:41
你这个时间测得是屏幕DMA刷新一帧的时间是吗？
我用你提供的程序测了一下，
发现修改屏幕一帧数据的时间在8 ...

找到这个的问题了，

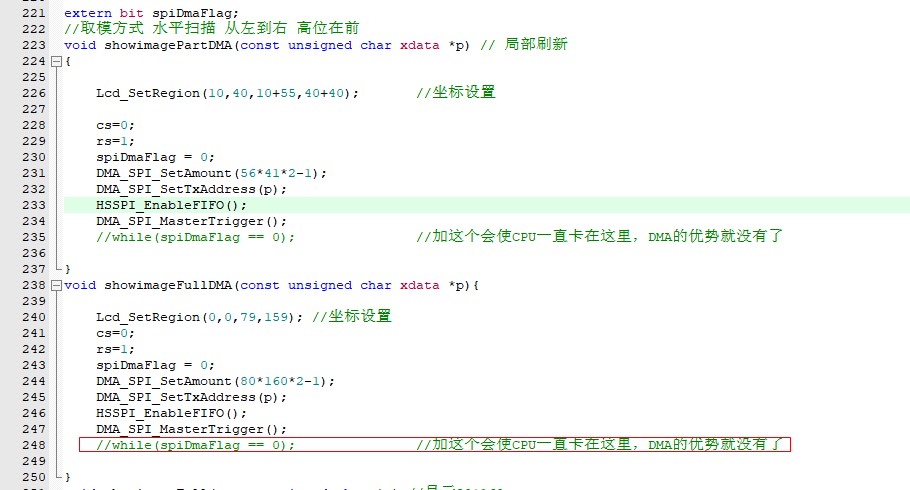

程序里不应该加下图的那句等待，DMA的特长应该是可以独立于CPU进行数据搬运，
多加了那句就相当于在DMA自动发送数据时CPU一直在等待，不能执行其他语句了，
实测正常一个函数执行完只要不到50us。

神***

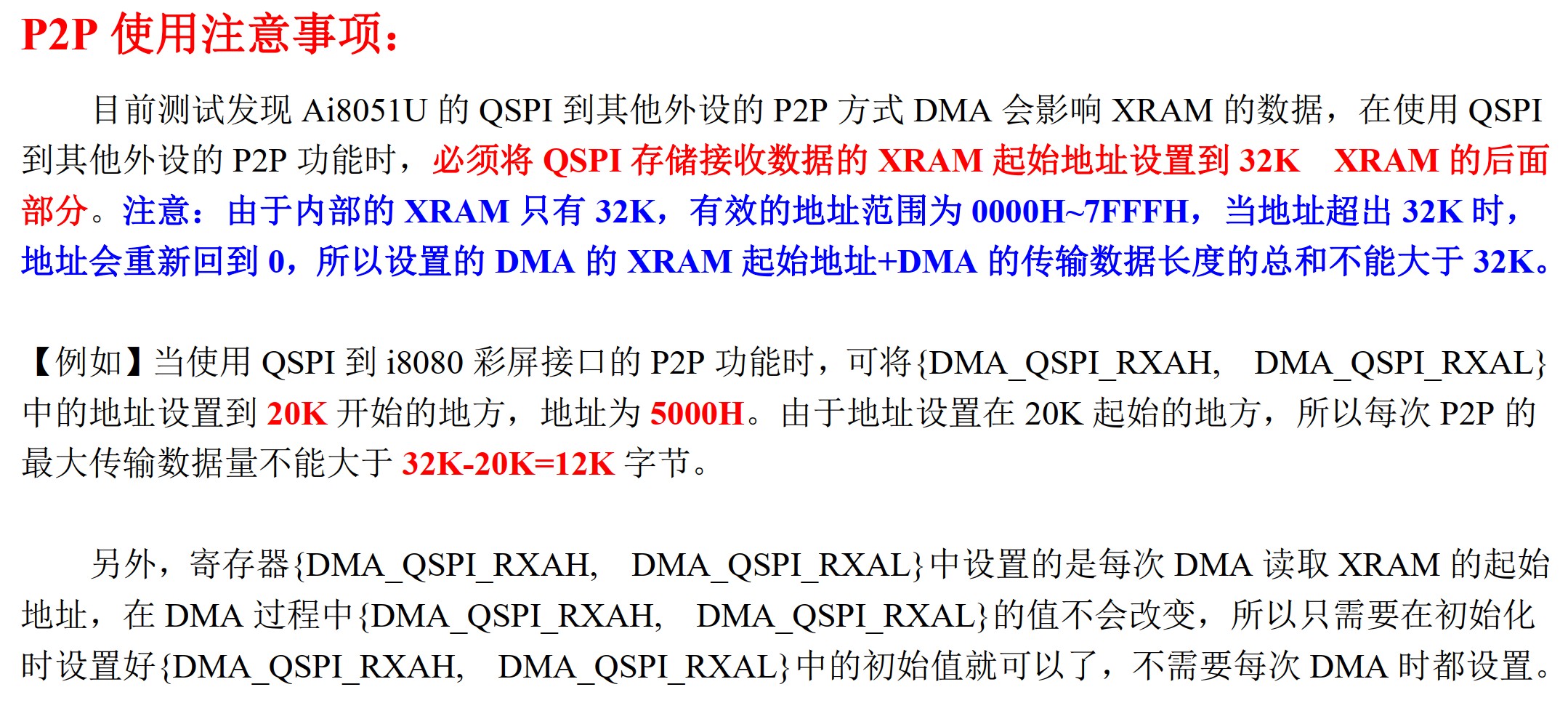

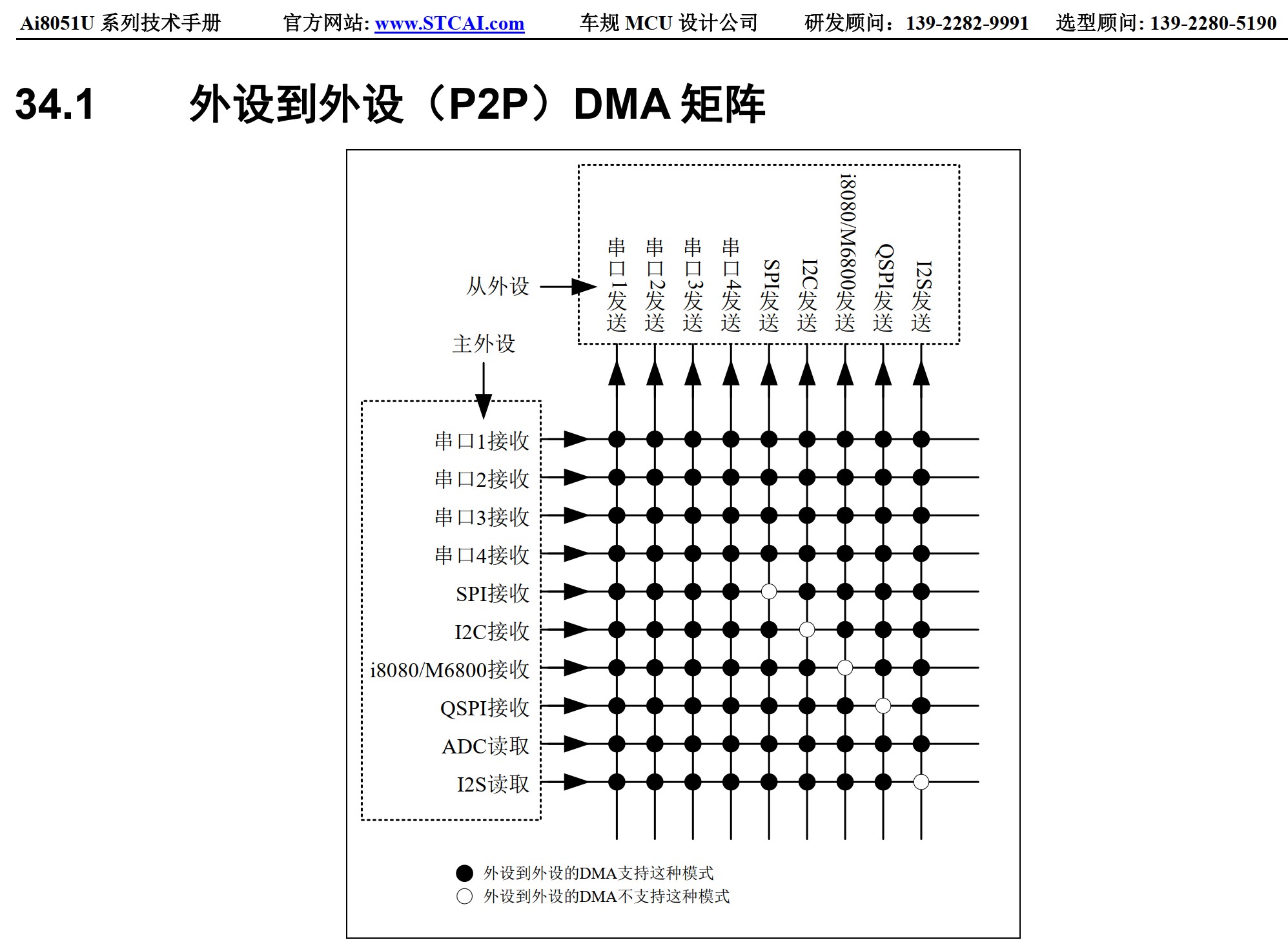

期待, SPI-Flash, DMA-P2P 直接送, SPI-TFT彩屏
