AiCube 图形化自动生成程序，TFT-彩屏@Ai8051U, 驱动 ST7735S，ST7739

erci*** · 发表于 2025-7-21 17:04:18

Ai8051U DMA 刷 SPI-TFT彩屏
3.3V, 33.1776MHz, QSPI-四分频，SPI 二分频，

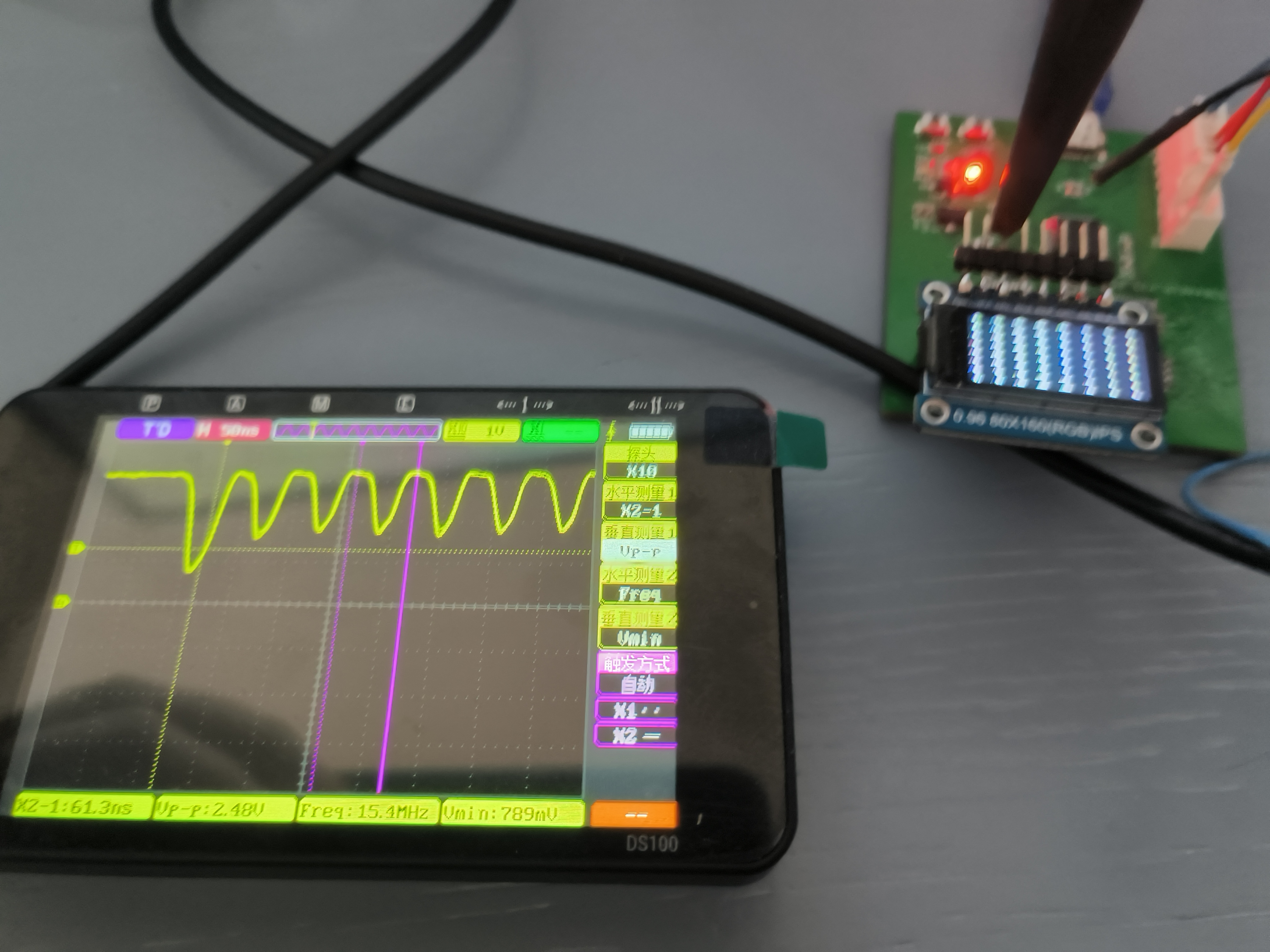

探头10X挡测CLK波形 15.4MHz (10X挡也开始影响刷图了)

刷图时间：

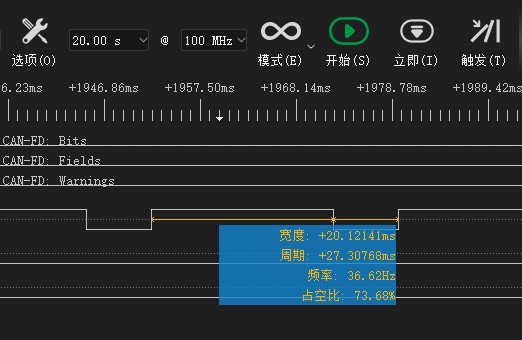

取图时间：

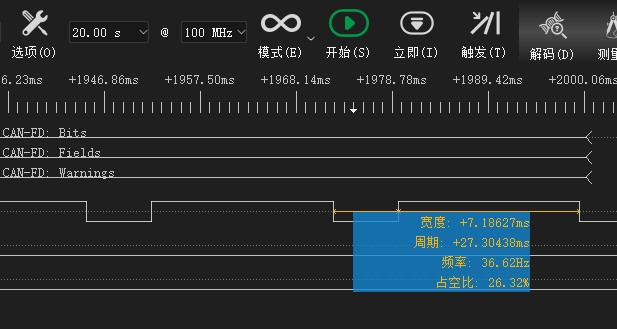

erci*** · 发表于 2025-7-21 17:21:54

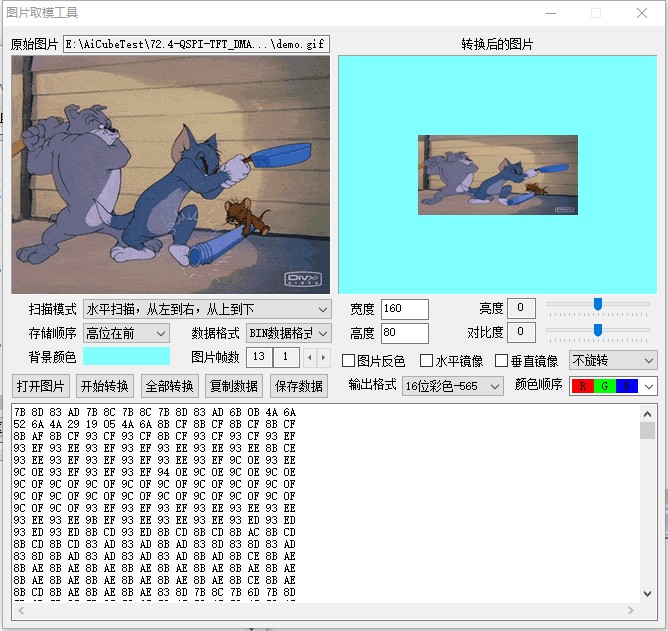

视频转图片，

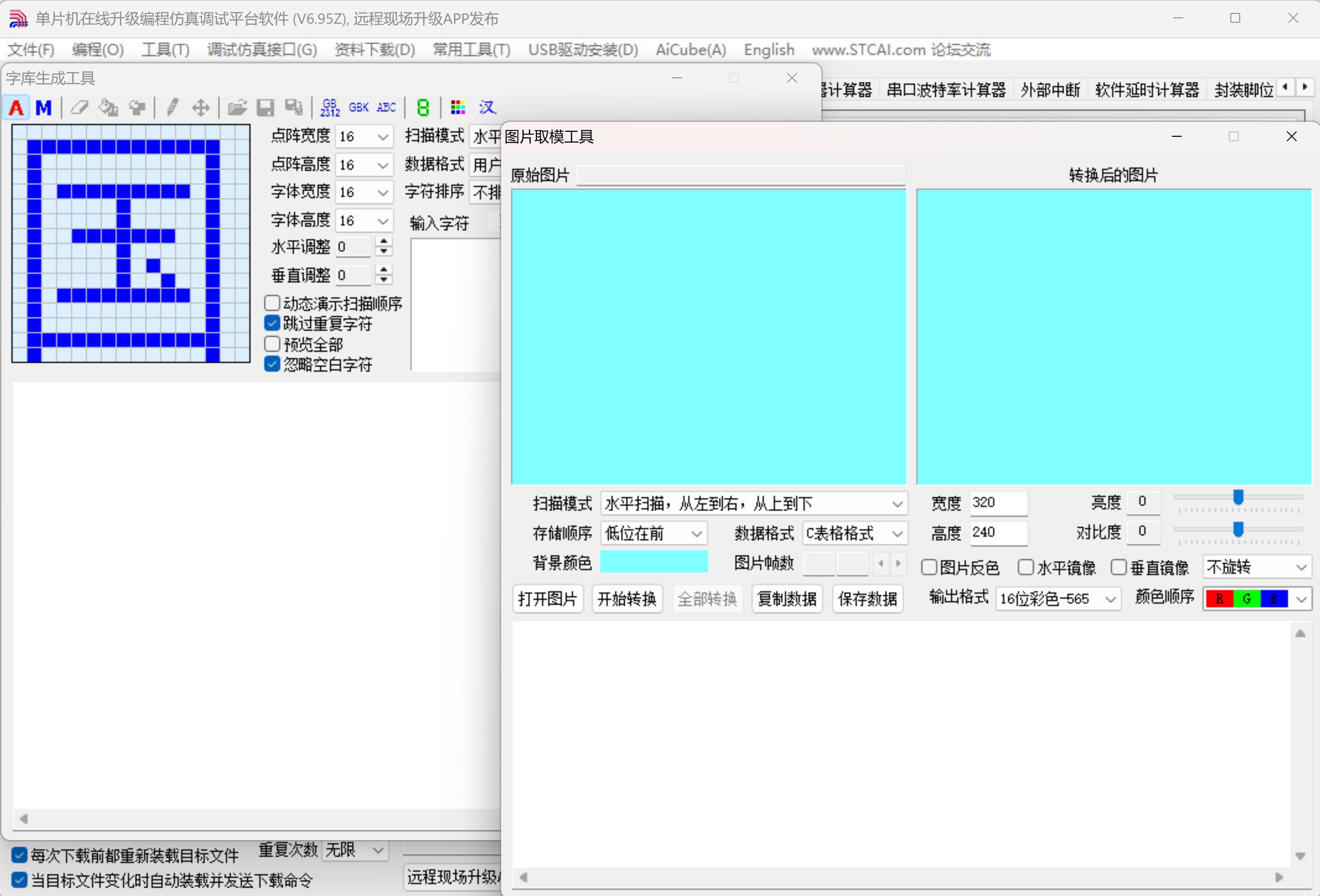

【图片取模】工具@AiCube-ISP 工具包中：

用 AiCube-ISP-V6.95Z 及以上版本软件中的
【工具】菜单中的：【图片取模】工具,
【字库生成】工具


erci*** · 发表于 2025-7-21 17:37:47

Ai8051U DMA 刷 SPI-TFT彩屏
猫捉老鼠版（30MHz@3.3V, QSPI/4分频 ===> SPI/2分频）：

C_w*** · 发表于 2025-7-21 21:37:29

QSPI到SPI，速度还是可以的，动图是112*152的。
现在是SPI到SPI遇到问题了，速度提不上来。
USARTx-SPI读FLASH，SPI刷ST7789屏。
而且还遇到个问题，SPI时钟用PLL时，可能是影响到USARTx-SPI的时钟。
大佬有时间帮忙给研究研究，我得忙阵别的事了。
感谢

DMA-P2P 应用, 传说中的外部串行Flash, SPI@USART1<==>SPI-TFT彩屏, AI8051U
https://www.stcaimcu.com/thread-19172-1-1.html
(出处: 国芯人工智能技术交流网站)

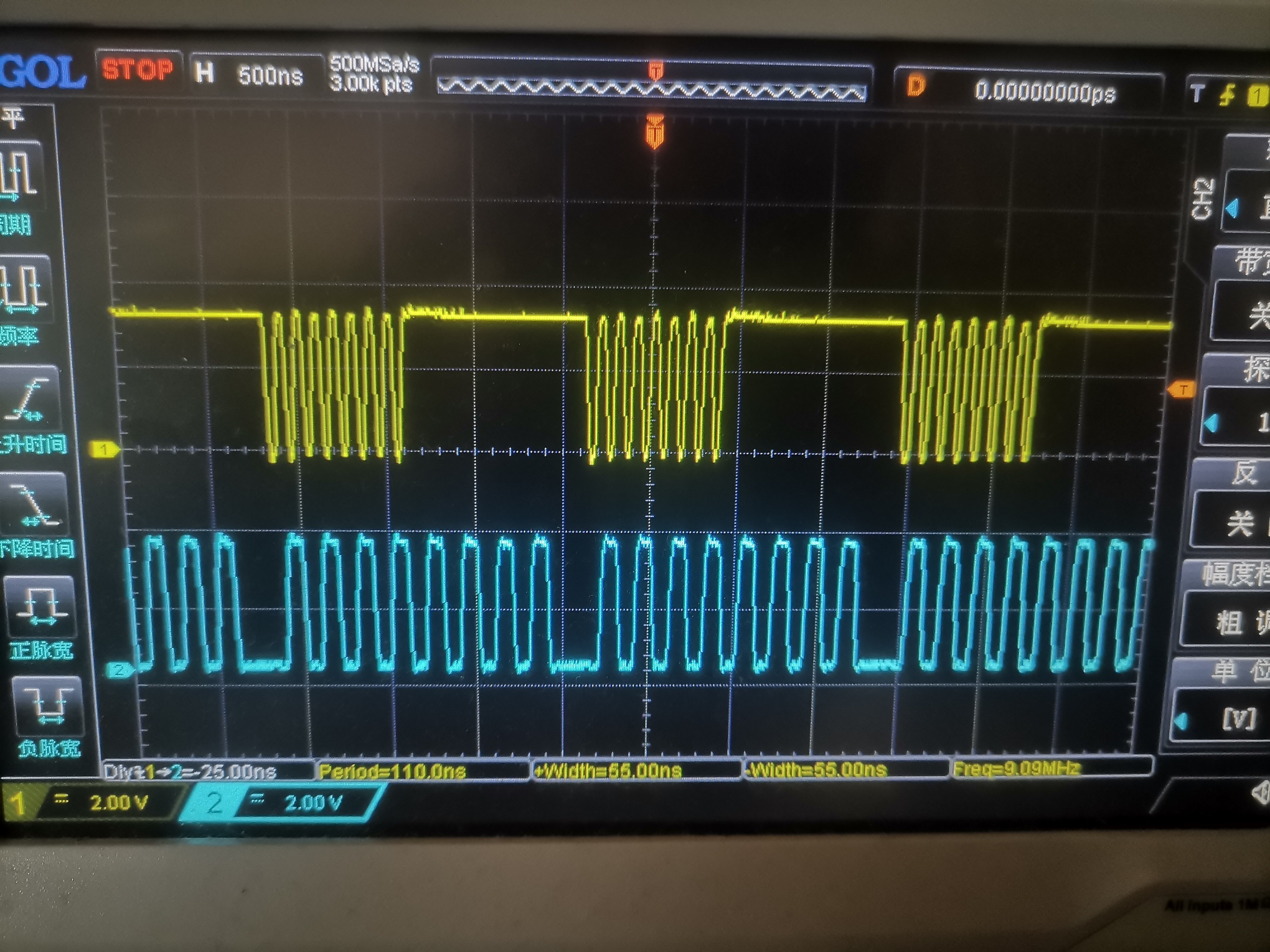

这个是USARTx-SPI到SPI-ST7789屏的DMA-P2P，二者的时钟信号图。
蓝色是USARTSPI读取外部flash的时钟信号，黄色是SPI7789刷屏的。
主频40M，供电3.3V，为了防止阻塞，
USARTx-SPI 8分频5M，SPI-ST7789屏10M

神*** · 发表于 2025-7-22 19:40:12

1,  速度受限于最慢的那个外设

2，现在 AI8051U 的I/O的输出速度也限制了，SPI的速度
   QSPI@3.3V, 13.33M; 所以估计 SPI@3.3V, 13.33M ~ 15M
   5V 时，I/O 的输出可以到 20M ~ 25M
   但 FLASH / TFT 都是标配 3.3V

3, DMA-P2P, 间隔时间有个寄存器要设置下，会从 7个时钟---》3个时钟


本手册，最新 2025/7/18 版，
还在持续前进中，未放到芯片手册下载区

erci*** · 发表于 2025-7-22 20:58:56

测试3.3V 30M,二分频，USART1SPI-SPI 成功：

问题记录：
0.main循环中delay_ms(1)注释掉会产生噪点。

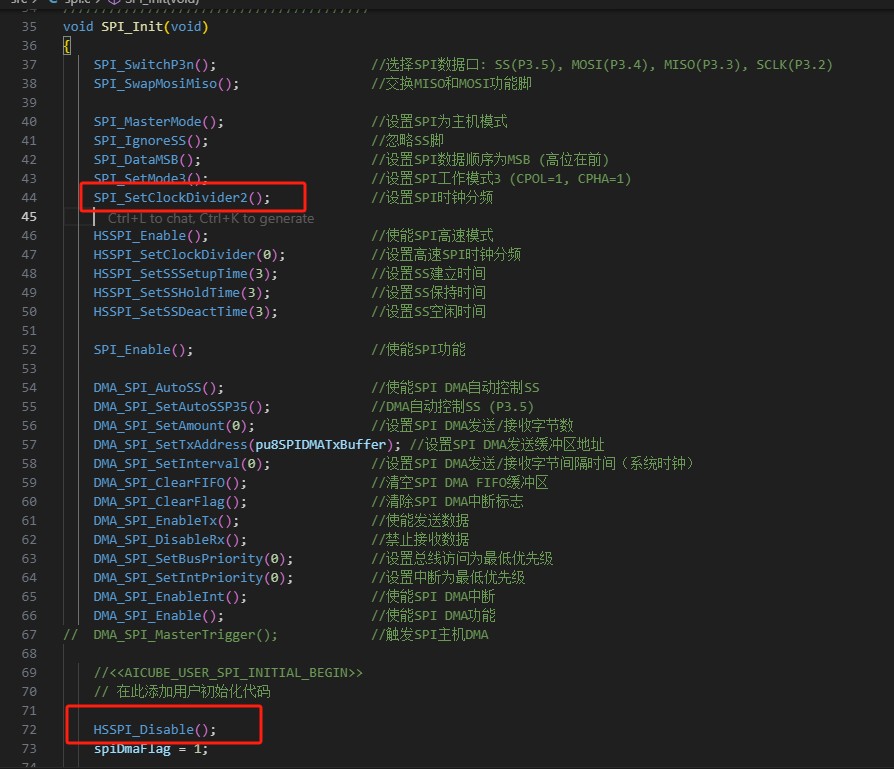

1.P2P时不能开启HSSPI。

erci*** · 发表于 2025-7-22 21:06:39

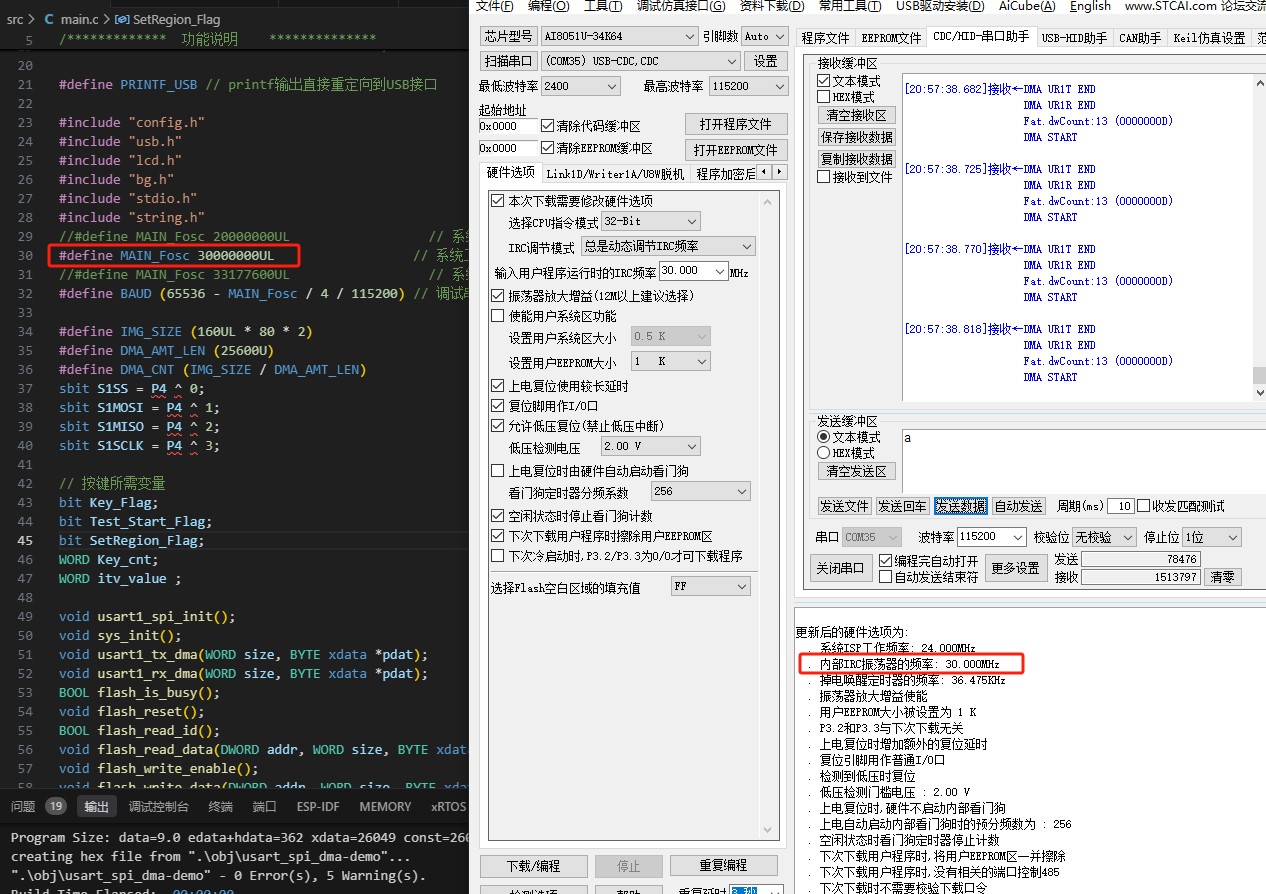

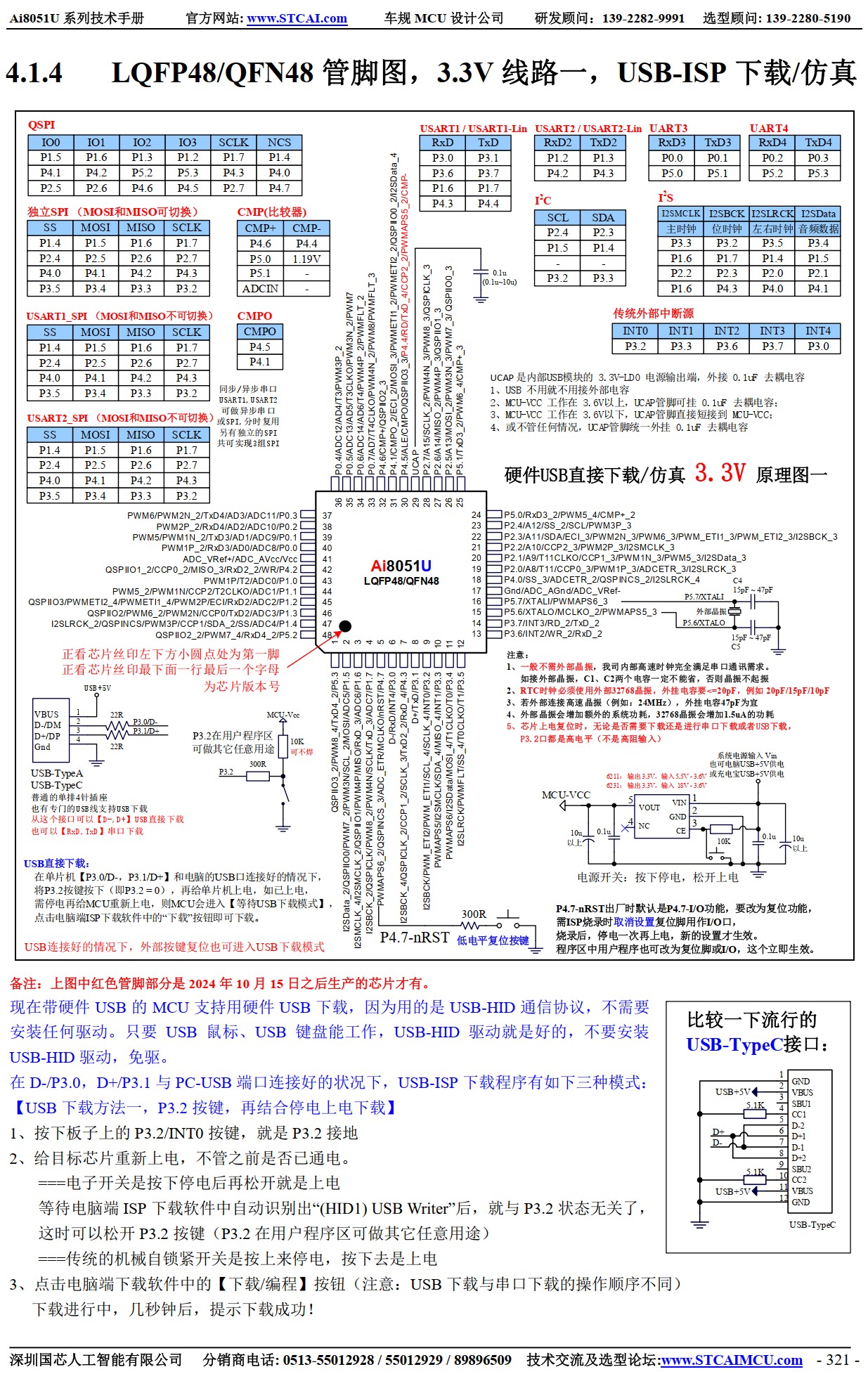

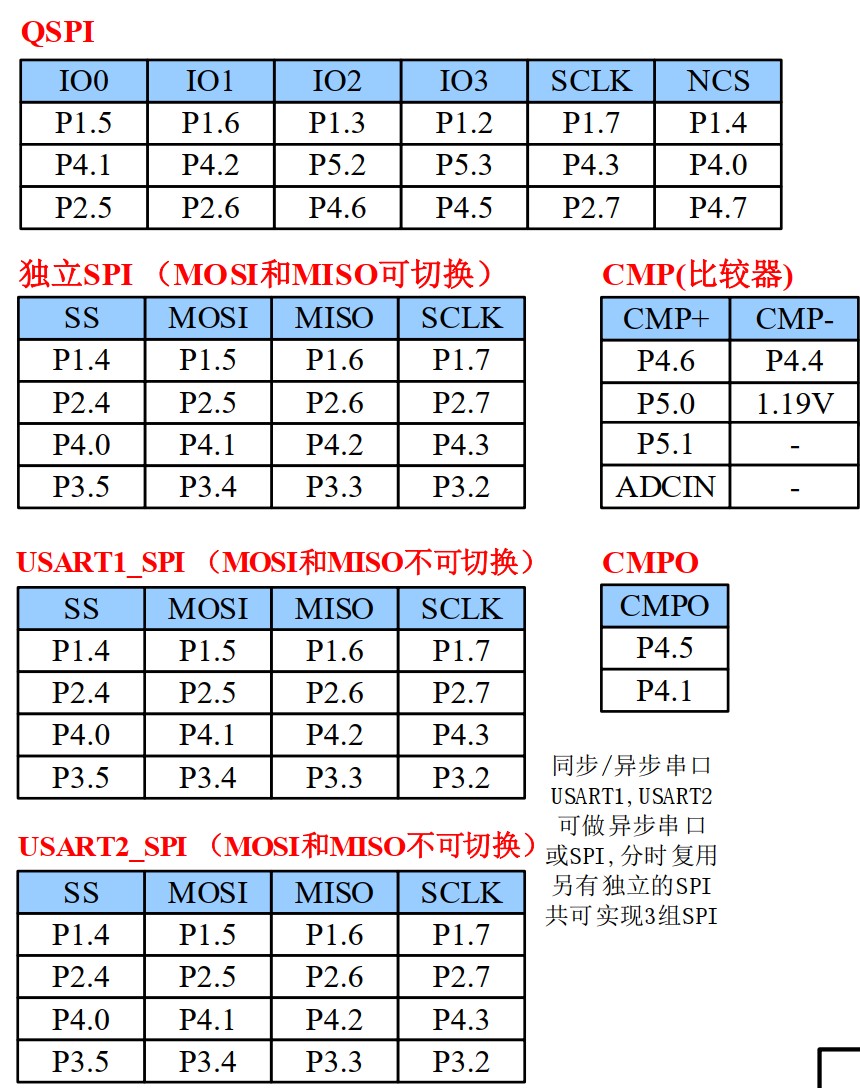

Ai8051U, 工作在 @【30MHz, 3.3V】：
USART1-SPI 读 Flash，DMA-P2P 直接送往,  独立的 SPI-TFT彩屏；
USART2-SPI 读 Flash，DMA-P2P 直接送往,  独立的 SPI-TFT彩屏；
独立的 SPI 读 Flash，DMA-P2P 直接送往,  USART1-SPI-TFT彩屏；
独立的 SPI 读 Flash，DMA-P2P 直接送往,  USART2-SPI-TFT彩屏；

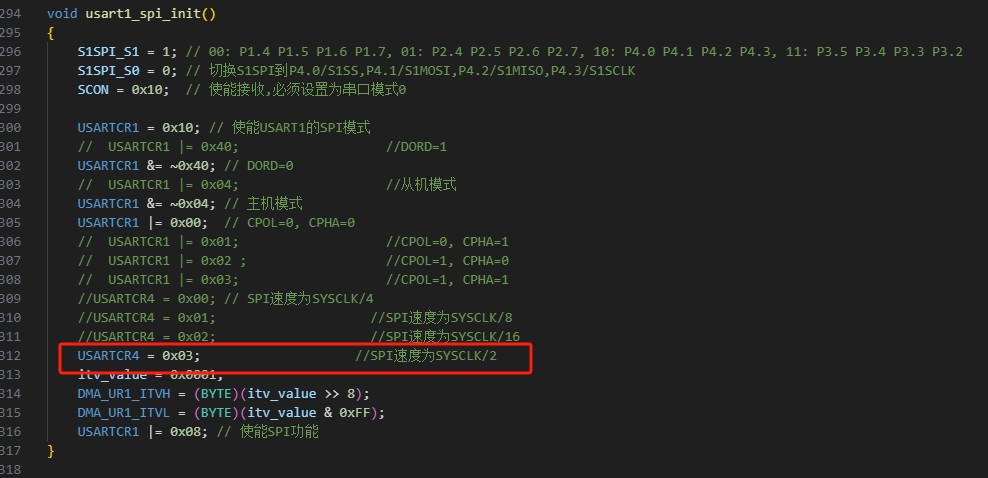

SPI 是系统时钟 / 二分频, ITV=25 (0x0019)

1.USART1SPI_P2P_SPI-30M.zip (406.78 KB, 下载次数: 64)
