工具产品实拍图

USB转双串口@AI8H2K12U正面


USB转双串口@AI8H2K12U背面

一箭双雕正面

一箭双雕背面

擎天柱正面

擎天柱背面

擎天柱实拍

擎天柱空板正面

擎天柱空板背面

实验箱实拍图
AI8051U实验箱正面

AI8051U实验箱打开后的正面

AI8051U实验箱背面

STC8H8K64U实验箱正面

STC8H8K64U实验箱打开后的正面

STC8H8K64U实验箱背面

STC32G12K128实验箱正面

STC32G12K128实验箱打开后的正面

STC32G12K128实验箱背面

国芯人*** · 发表于 2025-6-30 11:48:00

工具实拍图在此贴查看，正在更新中。。。

AI-32*** · 发表于 2025-6-30 14:53:36

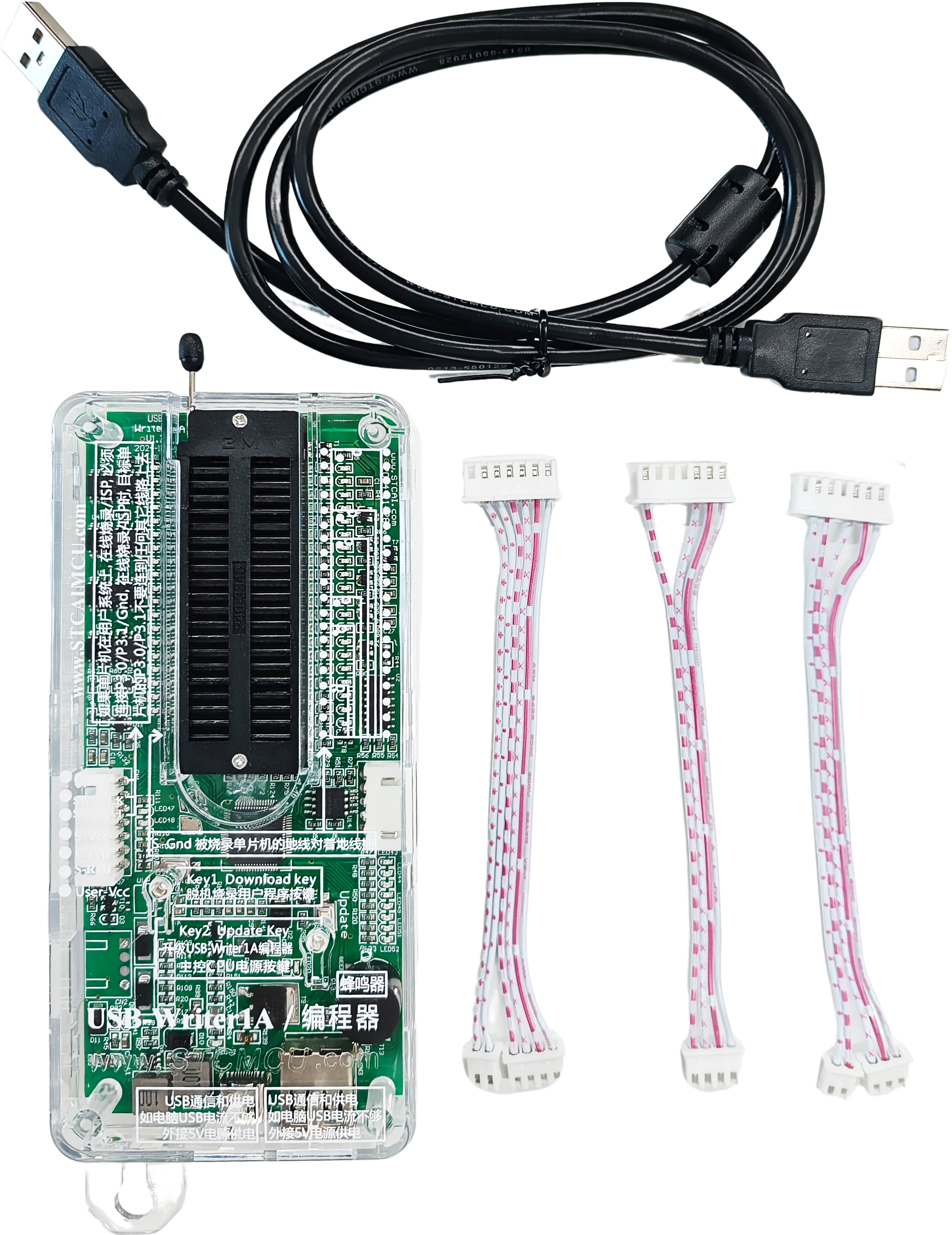

一套 USB-link1D下载器实拍

link正面

link背面

一套 USB-Writer1A 实拍

USB-Writer1A正面

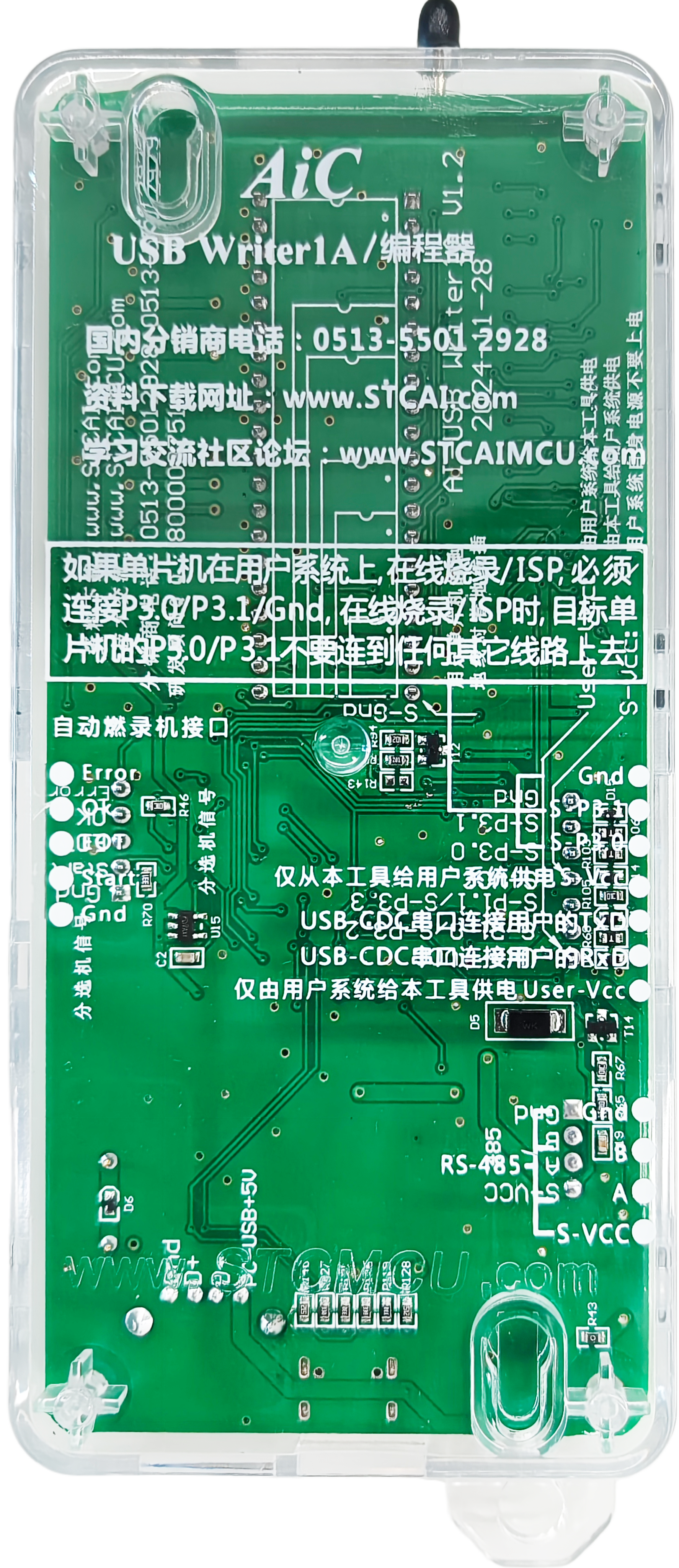

USB-Writer1A背面

晓*** · 发表于 2025-6-30 15:23:32

墙裂建议擎天柱的流水灯LED默认焊到P0端口，不要焊到P2口了，这样和实验箱能有点互相兼容，点灯的例程也就能直接用了。

AI-32*** · 发表于 2025-7-1 11:59:28

核心板实拍图

STC32G12K128转DIP64实验板三+2组CAN 正面
STC32G12K128转DIP64实验板三 2组CAN正面.png

STC32G12K128转DIP64实验板三+2组CAN 背面
STC32G12K128转DIP64实验板三 2组CAN背面.png

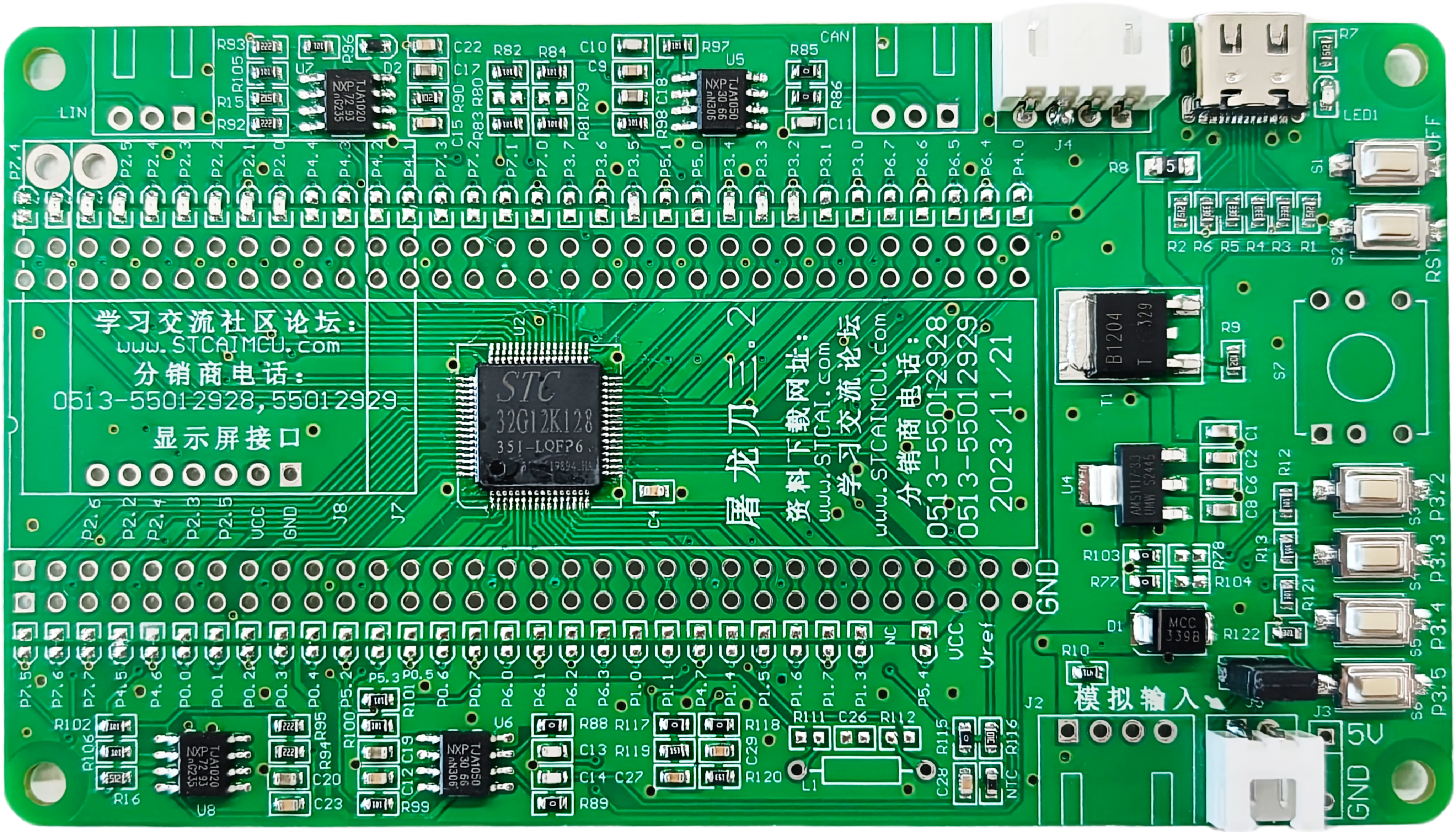

屠龙刀-STC32G12K128转DIP64核心功能实验板三正面

屠龙刀-STC32G12K128转DIP64核心功能实验板三背面

老梁-STC32G12K128示波器正面

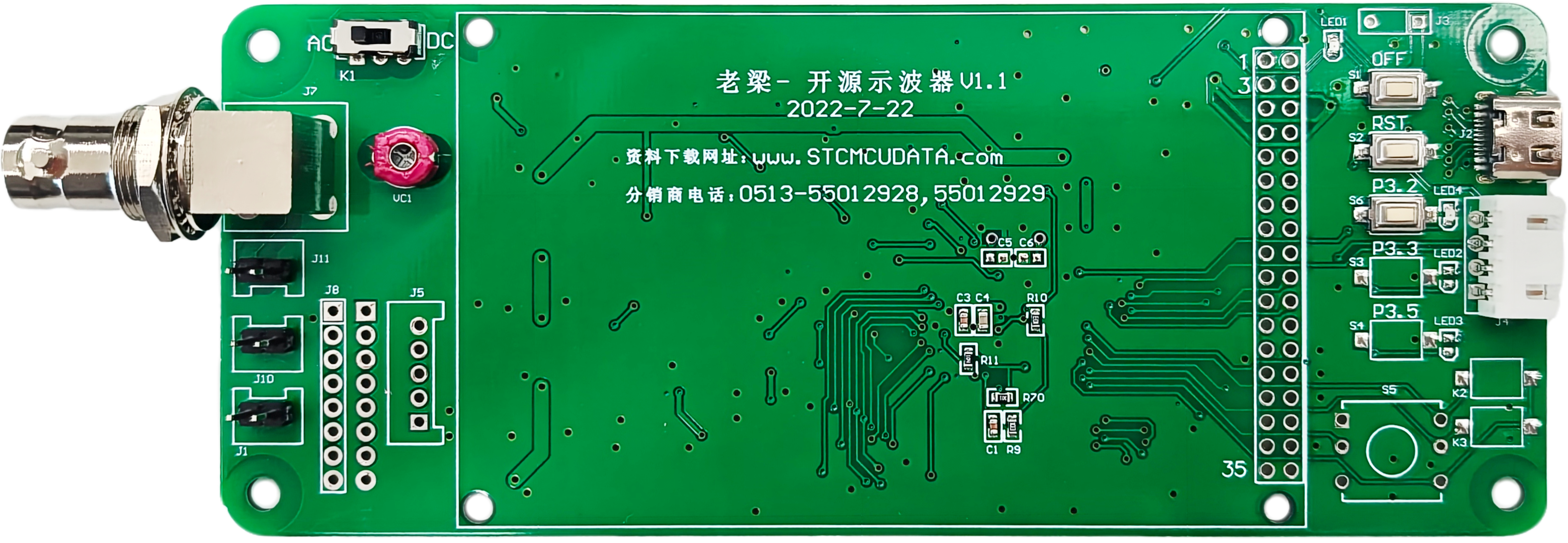

老梁-STC32G12K128示波器背面

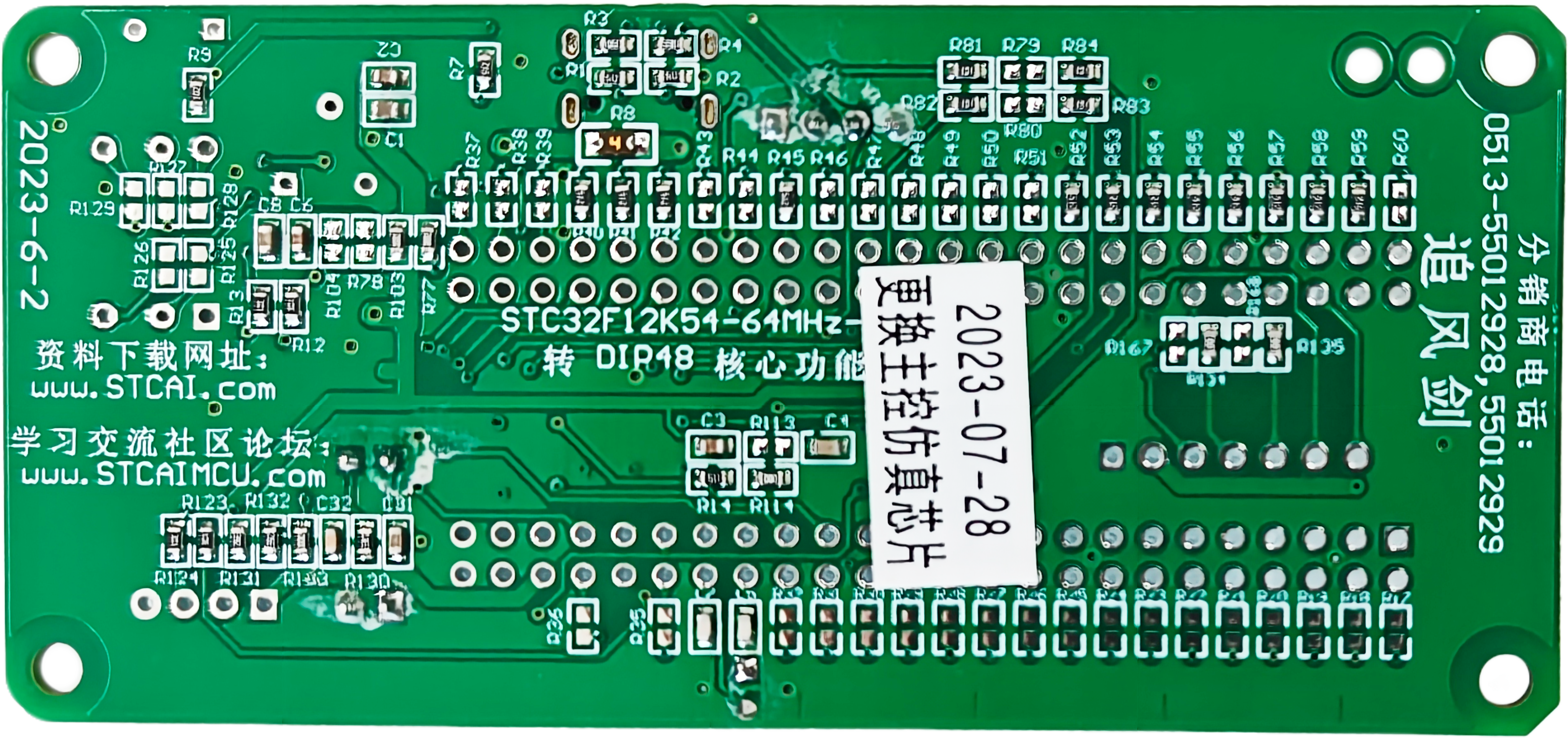

追风剑-STC32F12K54-A版转DIP48核心功能实验板正面

开天斧-STC8H8K64U转DIP64核心功能实验板正面

开天斧-STC8H8K64U转DIP64核心功能实验板背面

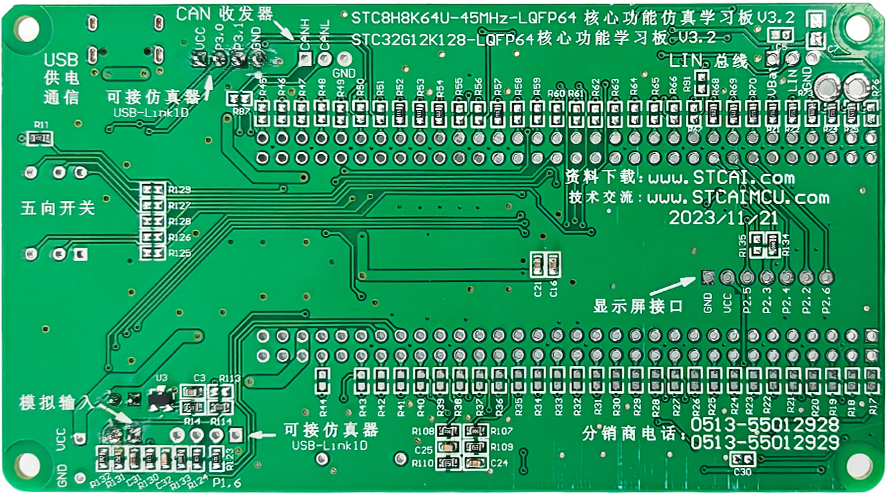

降龙棍-STC32G12K128核心功能学习板正面

降龙棍-STC32G12K128核心功能学习板背面

AI-32*** · 发表于 2025-7-4 15:15:11

空板实拍图

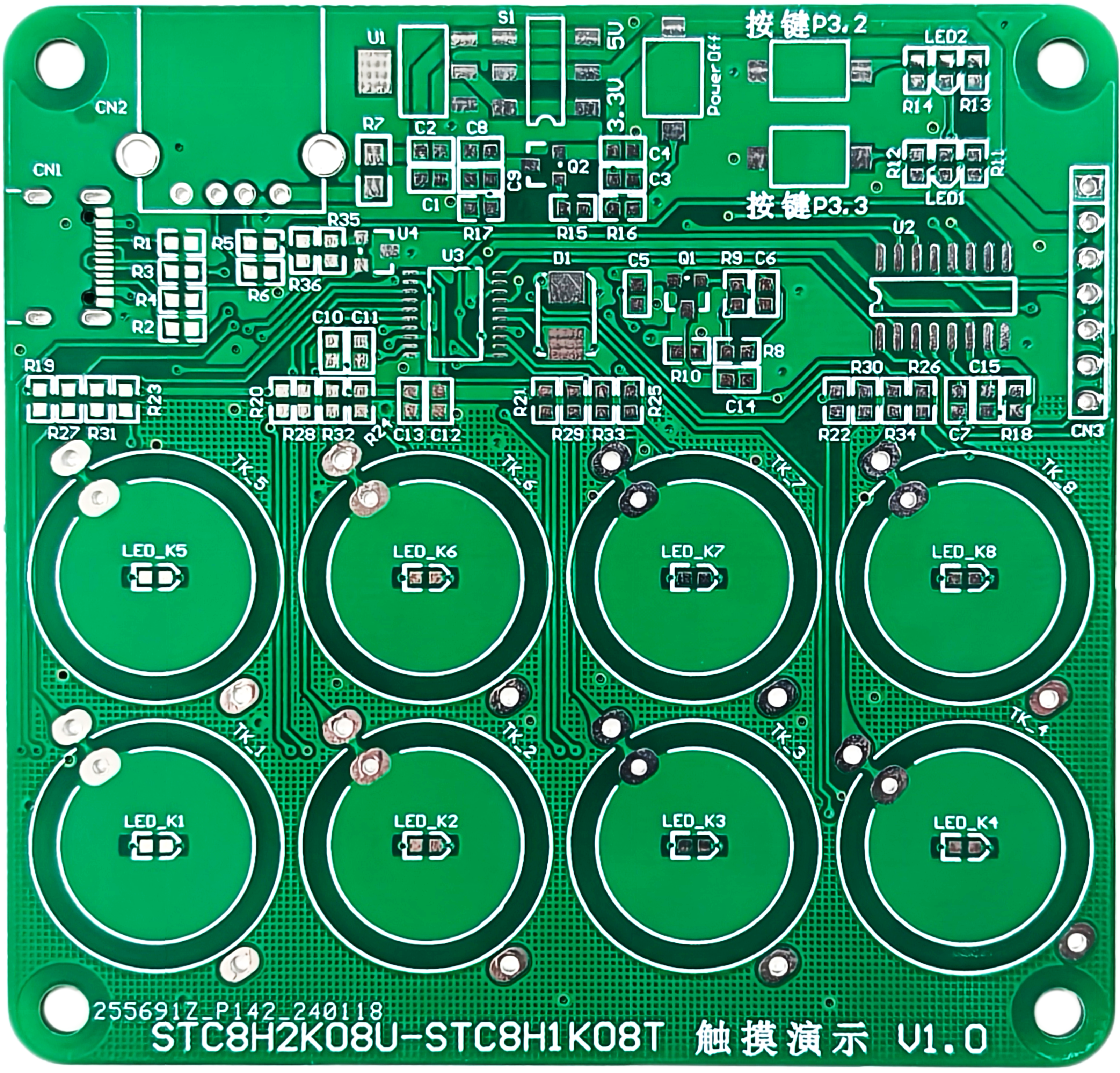

触摸按键演示板-STC8H1K08T-V1.0空板正面

触摸按键演示板-STC8H1K08T-V1.0空板背面

AI8H4K64TL触摸按键8段数码管测试板正面

AI8H4K64TL触摸按键8段数码管测试板背面

AI8H4K64TL触摸按键15段数码管测试板正面

AI8H4K64TL触摸按键15段数码管测试板背面

AI8H4K64TLCD触摸按键段码LCD测试板正面

AI8H4K64TLCD触摸按键段码LCD测试板背面

神*** · 发表于 2025-7-8 07:45:36

后续补充，每个产品或每个主题一个楼层

AI-32*** · 发表于 2025-7-8 11:17:41

Ai8051U 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线
1、按下实验箱上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)


8H8K64U 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线

32G12K128 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线

国芯人*** · 发表于 2025-7-8 11:18:00

连接实拍图正在更新中

AI-32*** · 发表于 2025-7-8 14:01:13

Ai8051U 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-TypeA线
1、按下实验箱上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)

8H8K64U 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-TypeA线

32G12K128 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-TypeA线
