万事不决可以问DeepSeek。下面是向DeepSeek提问“请给出一个用电压比较器实现恒流源的电路设计”的结果：
电压比较器实现恒流源电路设计

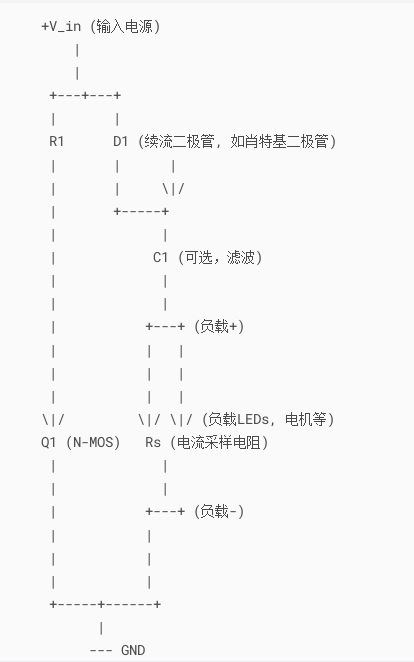

好的，使用电压比较器实现恒流源是一种开关模式的解决方案。它利用比较器的开关特性来控制功率开关器件（通常是MOSFET），通过脉宽调制（PWM）的方式，在电感或负载上维持一个平均电流恒定。这种方案效率高，适合较大电流或需要高效率的场合，但输出电流会有纹波。 以下是一个基于电压比较器的Buck型（降压型）开关恒流源电路设计及说明： 电路图描述：

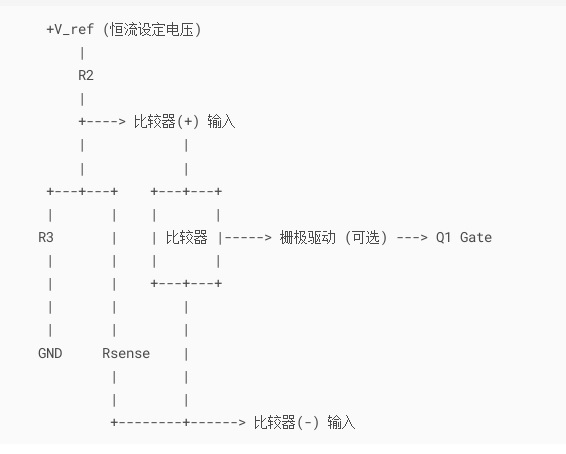

控制回路部分：
关键元件说明： 功率部分:
Q1 (N沟道MOSFET): 作为主开关管。其导通电阻 (Rds(on)) 应足够小以减少导通损耗。 D1 (续流二极管): 当Q1关断时，为电感（负载本身或其寄生电感）提供电流续流通路。应选用快速恢复二极管或肖特基二极管。 Rs (电流采样电阻): 串联在负载回路中，用于检测负载电流 (I_load)。其阻值需精确且稳定。V_rs = I_load * Rs。该电阻的功率损耗 (P = I_load² * Rs) 必须足够大。 负载: 可以是LED串、电机绕组等需要恒流驱动的设备。负载本身或额外串联的电感 (L1，图中未明确画出，但Buck拓扑隐含需要电感，负载特性也可能提供足够电感) 是存储和释放能量的关键元件。 C1 (输出滤波电容 - 可选): 用于进一步平滑负载电流，减少纹波。在纯恒流驱动LED等对纹波不敏感的应用中可以省略或很小。在需要更平滑电流的应用中需要添加。 R1 (上拉电阻 - 可选): 如果比较器输出为开漏结构，可能需要上拉电阻。如果比较器是推挽输出，通常不需要。
控制回路部分: 电压比较器: 核心控制元件。将采样电压 (V_rs) 与设定的参考电压 (V_ref) 进行比较。
V_ref (参考电压): 一个稳定、精确的直流电压源，用于设定恒流值。可以由基准电压源芯片（如TL431、REF50xx）、精密电阻分压器或DAC产生。 R2, R3 (可选 - 滞回电阻): 为了增加系统稳定性，防止比较器在开关点附近因噪声而产生高频振荡，通常需要加入正反馈来形成滞回比较器。R2 连接在输出与同相输入端 (+) 之间。R3 连接在同相输入端 (+) 与地之间。滞回电压 V_hyst 的计算公式为：V_hyst ≈ (V_oh - V_ol) * (R3 / (R2 + R3))，其中 V_oh 和 V_ol 是比较器输出的高、低电平电压。选择合适的 R2 和 R3 以设置所需的滞回宽度。 栅极驱动 (可选): 如果比较器输出电流不足以快速驱动MOSFET栅极电容（通常不足以驱动功率MOSFET），需要添加一个栅极驱动电路（如专用的栅极驱动IC或由晶体管组成的推挽电路）。
工作原理： 初始状态/关断期 (Q1 OFF): 假设开始时比较器输出低电平 (V_ol)，Q1关断。负载电流 (I_load) 通过D1（续流二极管）形成回路。I_load 开始缓慢下降（如果负载有感性）。此时 V_rs = I_load * Rs。 检测与比较: V_rs (反相输入) 被持续地与 V_ref (同相输入) 比较。 开启条件: 当负载电流下降导致 V_rs 下降到低于 (V_ref - V_hyst/2) 时（滞回比较器的下阈值），比较器输出翻转为高电平 (V_oh)。 开启期 (Q1 ON): 比较器输出高电平，通过（可能的）栅极驱动电路，使Q1导通。输入电压 V_in 通过Q1加到负载和Rs上。负载电流 I_load 开始上升。此时 V_rs = I_load * Rs 上升。 关断条件: 当负载电流上升到使 V_rs 上升到高于 (V_ref + V_hyst/2) 时（滞回比较器的上阈值），比较器输出翻回低电平 (V_ol)。 回到关断期 (Q1 OFF): Q1关断，电流再次通过D1续流，I_load 开始下降，回到步骤1。 循环: 上述过程不断重复，形成一个自振荡的开关过程。
恒流原理： 比较器通过不断比较采样电压 V_rs 和设定电压 V_ref，控制Q1的开关。 当电流 (V_rs) 低于目标下限 (V_ref - V_hyst/2) 时，开启Q1升流。 当电流 (V_rs) 高于目标上限 (V_ref + V_hyst/2) 时，关断Q1降流。 这样，负载电流 I_load 就被控制在一个以 I_set = V_ref / Rs 为中心，上下波动幅度为 ΔI = V_hyst / Rs 的带滞回的范围内。平均电流 I_avg 近似等于 I_set。 滞回宽度 V_hyst 决定了电流纹波 (ΔI) 的大小。V_hyst 越大，纹波越大，但开关频率可能越低（因为电流上升/下降需要更长时间才能跨越滞回带）；V_hyst 越小，纹波越小，但对噪声越敏感，开关频率可能越高。需要权衡。
设计要点与注意事项： 采样电阻 (Rs):
参考电压 (V_ref): 需要高精度、低温漂的稳定电压源。 滞回设计 (R2, R3): 必须添加，否则电路会因噪声或响应过快而振荡。根据期望的电流纹波 ΔI 和开关频率要求计算 V_hyst 并选择 R2、R3。 MOSFET (Q1) 选择: 续流二极管 (D1) 选择:
栅极驱动: 强烈建议添加专用的栅极驱动器。比较器的输出电流通常不足以快速驱动功率MOSFET的大栅极电容。慢速开关会导致MOSFET在开关过渡期间长时间处于线性区，产生巨大损耗和发热，甚至损坏MOSFET。 环路稳定性: 虽然滞回比较器本身具有稳定性，但整个环路（包含电感、电容、开关延时）仍需注意。过大的输出电容 C1 可能会引入相位延迟，影响稳定性。通常这种拓扑相对稳定，但临界情况可能需要分析或仿真。 开关频率: 频率由滞回宽度 V_hyst、电感值、输入输出电压差 (V_in - V_load)、负载电流等因素共同决定，不是一个固定值，会随工作条件变化。这可能导致EMI设计复杂化。 电流纹波: 输出电流不是纯直流，而是带有锯齿波纹波的电流。纹波大小由滞回宽度 V_hyst 和电感值决定。对于某些敏感负载（如高精度测量），这种纹波可能不可接受。 效率: 由于是开关模式，效率通常远高于线性恒流源，尤其是在输入输出电压差较大或电流较大时。主要损耗在MOSFET导通损耗 (I² * Rds(on))、开关损耗、二极管导通损耗 (I * Vf)、采样电阻损耗 (I² * Rs) 上。
总结: 这个电路利用电压比较器的开关特性，结合功率MOSFET、续流二极管和电流采样电阻，实现了一个自振荡的开关模式恒流源。其核心是通过比较采样电压 V_rs 和设定电压 V_ref，并利用滞回控制来驱动MOSFET开关，使负载电流的平均值稳定在 I_set = V_ref / Rs 附近。该方案效率高，但输出电流有纹波，开关频率不固定。 重要提示： 对于要求严格的恒流应用（如低纹波、精确控制、固定频率、高稳定性），使用专用开关稳压器/恒流控制器IC（如基于电流模式控制的Buck控制器配置为恒流模式）通常是更优、更可靠、更易设计的选择。这些IC集成了误差放大器、PWM发生器、栅极驱动器、保护电路等。 本文描述的电压比较器方案更适合于理解原理、对纹波和频率要求不高、或需要快速搭建原型的中等电流应用。实际应用中务必仔细计算元件参数（特别是功率器件和Rs的功耗），并考虑添加过流、过压等保护电路。强烈建议进行仿真验证（如LTspice）后再搭建硬件。
|
