PWM180度相位差问题

gyn1656*** · 发表于 2025-7-4 23:05:08

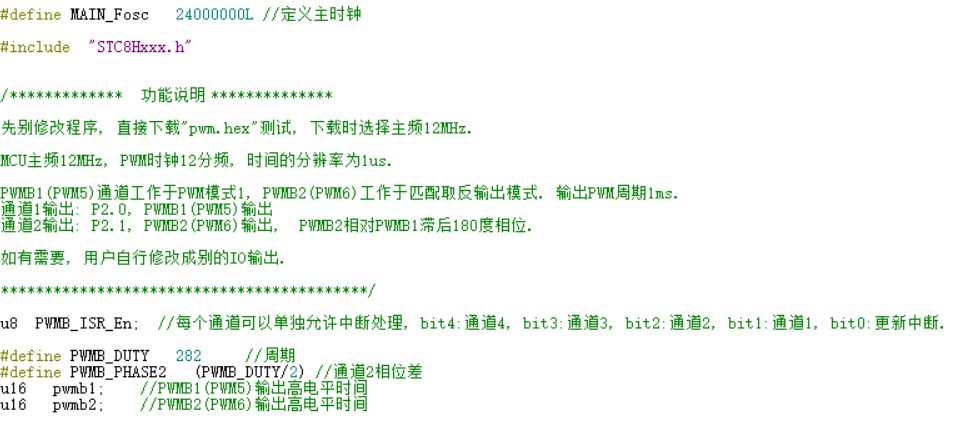

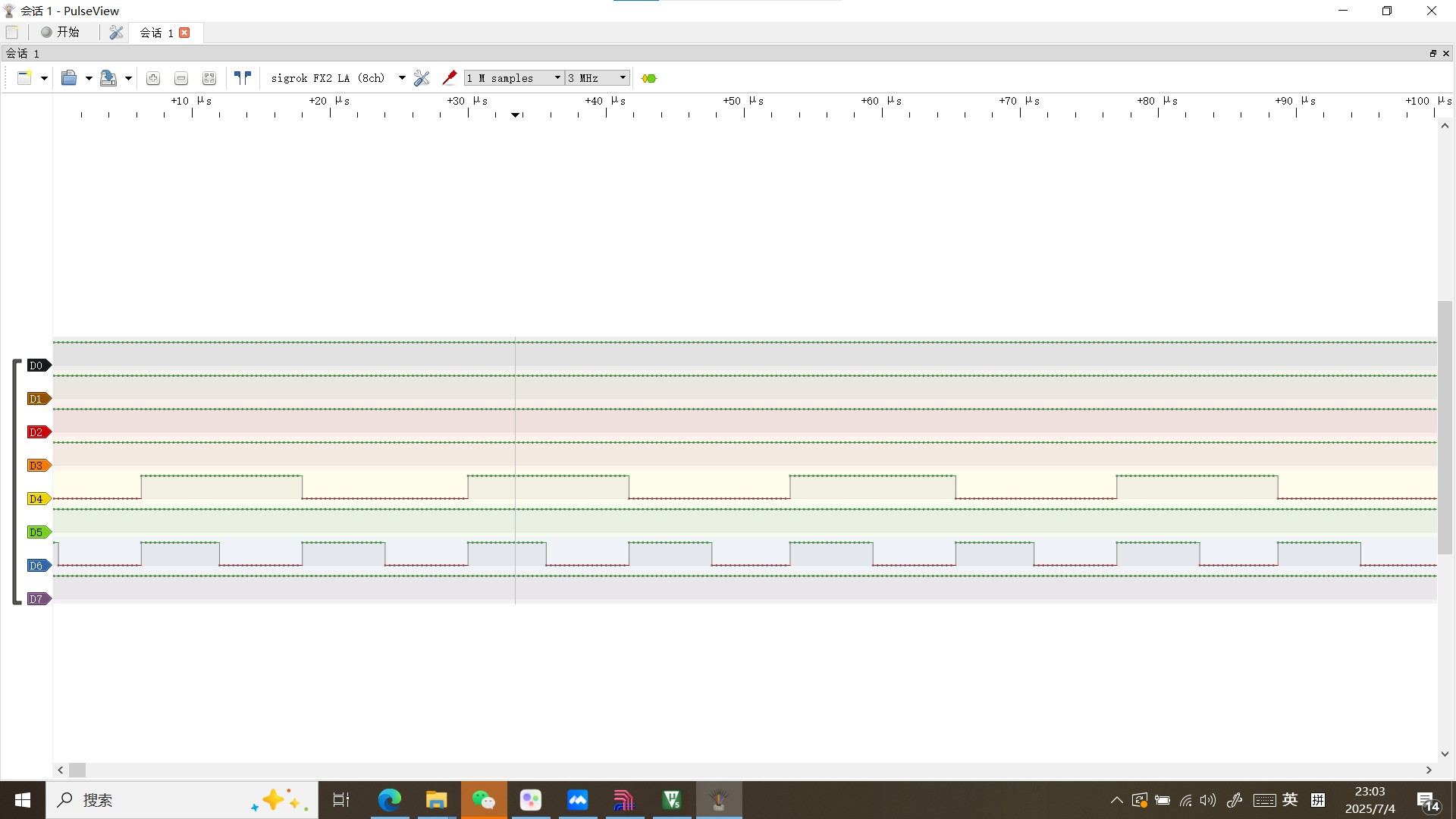

根据范例程序的15A，180度相位差PWM匹配翻转输出，我设置85KHZ的频率，24MHZ时钟，在设置占空比50%时PWM6（通道2）在一个周期才会翻转电平，无法实现180度相位差的互补输出，求解惑

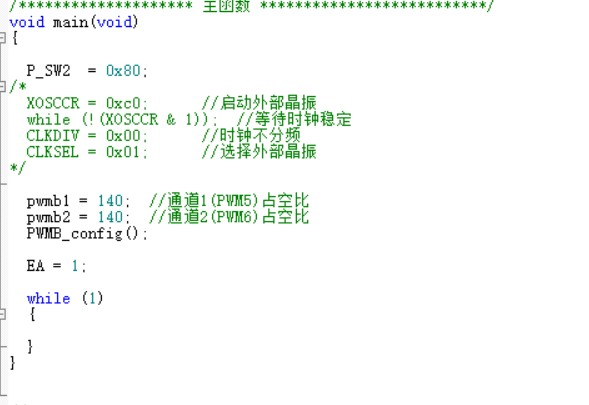

设置频率85kHZ不分频，计算得周期282，ccr设置140即50%占空比pmw一个周期才翻转一次电平

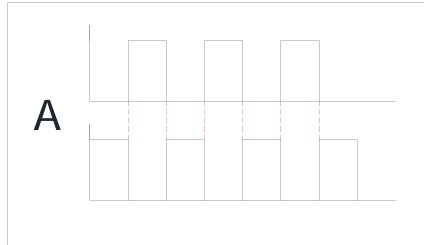

图A为目标效果

STC8H系列-高级PWM范例程序下载，2024/1/3 更新
https://www.stcaimcu.com/thread-1779-1-1.html

gyn1656*** · 发表于 2025-7-5 09:10:07

试了一下只到40%占空比可以正常输出
