多功能电子负载

专业***

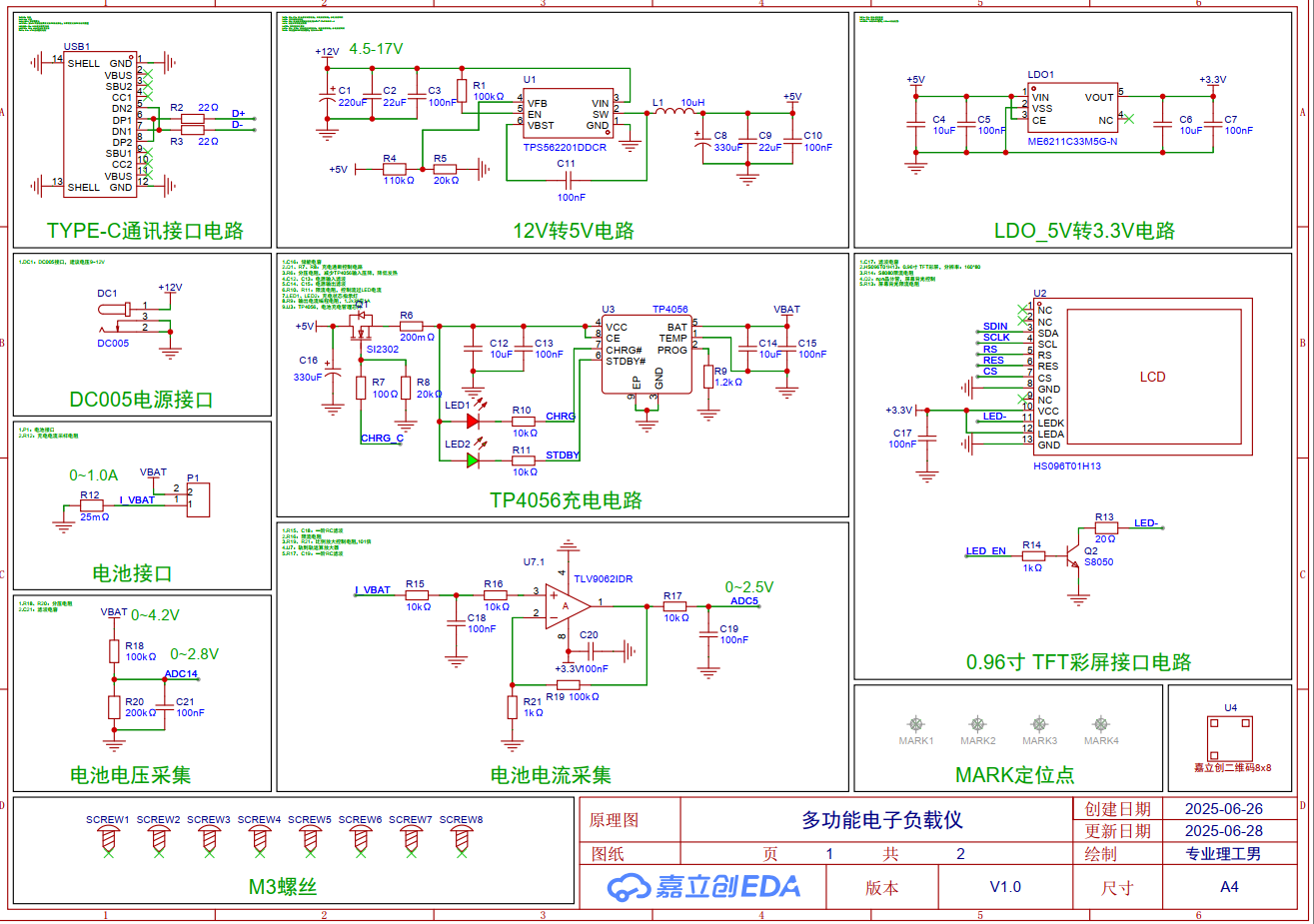

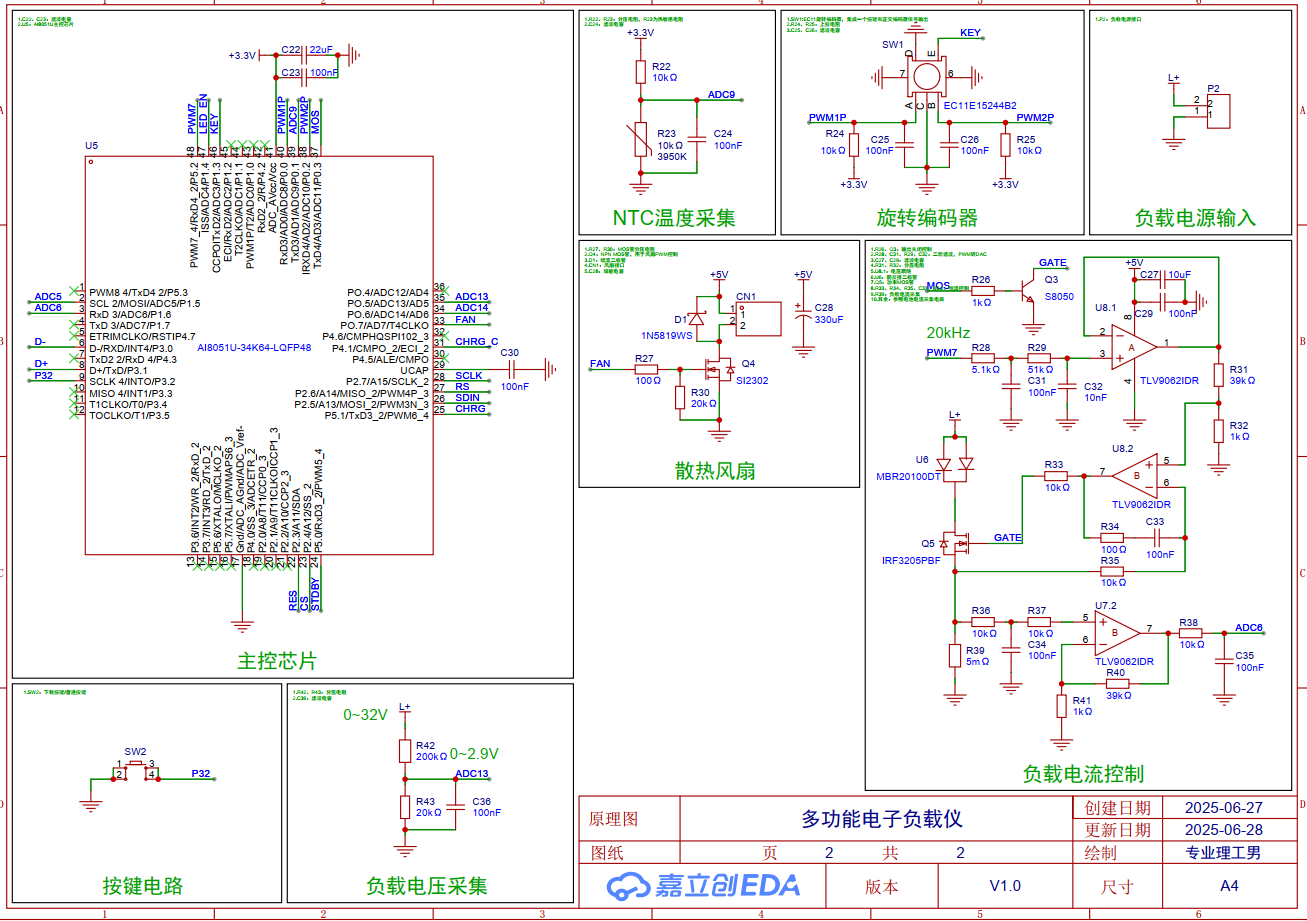

最近设计了一个电子负载，有没有做过的大佬帮看看，指点下有没有啥问题或需要改进的地方。

Debu***

C25、C26建议改为1n~10n
否则快速拧编码器反应不过来

Type-C两个CC分别接5.1K到GND
否则使用C-C线没供电

Q1用法不正确
控制VCC，用PMOS，S接VCC，D接负载，G上拉，低电平有效
MOS是电压控制的，不能接成类似BJT射随器的方式

Q2换MOS
TFT背光是白光LED，白光LED是蓝色（波长约450nm）LED芯片和黄色荧光材料，蓝色LED压降约3.0~3.2V，Q2+R13允许压降约0.1~0.3V，BJT压降约0.6~1.2V，不合理

梁***

编码器开关直接将104电容对地短路，大电流很容易让开关失效，公共端应该串联100欧姆电阻到GND。C25、C26改为103或不用（用软件防抖）。
负载电流控制电路部分，猜测是使用PID，注意整个环路的响应速度：
1、建议PWM滤波使用一阶无源+二阶有源（运放U8.1，注意Q值选择），会有更快的响应速度和更低的纹波。
2、U8.2的C33建议改为1nF0~10nF（看情况），100nF感觉过大。

梁***

Debu*** 发表于 2025-7-2 14:23
C25、C26建议改为1n~10n
否则快速拧编码器反应不过来

Q2使用8050没问题，基极电阻1K，IO输出3.3V，8050输出100mA（深度饱和）VCE一般不超过0.1V。

zengc***

这个负载多大功率啊

专业***

Debu*** 发表于 2025-7-2 14:23
C25、C26建议改为1n~10n
否则快速拧编码器反应不过来

1.C25、C26改为10nF后效果确实好很多，原来电容充电在1ms左右，有点慢，现在在0.1ms左右，响应速度快了许多，滤波效果也很好！
2.TYPE-C目前没有用到供电功能，只是用来下载和通讯的，目前测试是正常的，供电是过DC005接口来的，就是不知道那两个电阻是否会影通讯。
3.Q1确实是要PMOS管，现在测试输出只有3点几伏，栅极和源极电压不满足了。
4.Q2的梁工说的对，进入饱和区后实测压降只有0.014V。

专业***

Debu*** 发表于 2025-7-2 14:23
C25、C26建议改为1n~10n
否则快速拧编码器反应不过来

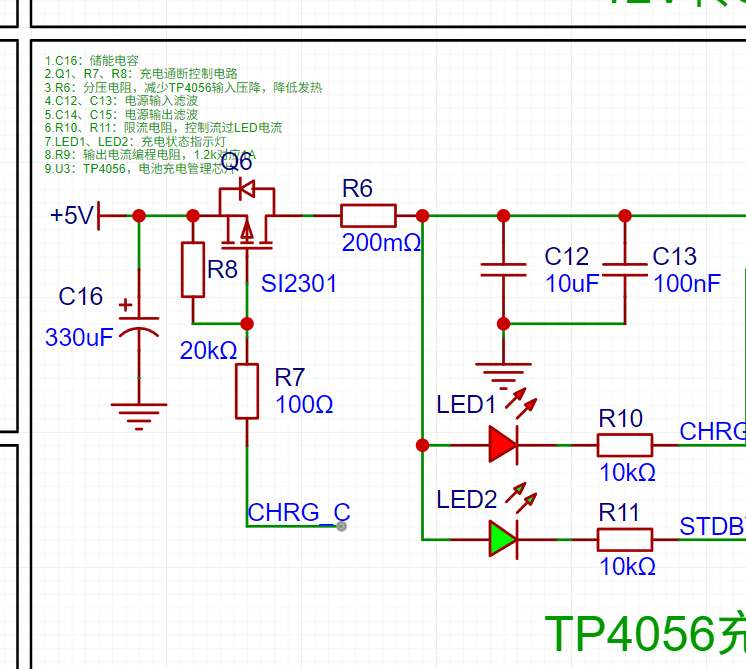

Q1改成PMOS测试了下貌似也不行，关不断，好像和单片机IO口的钳位二极管有关，PMOS基级最高只能到3.66V，而电控制电源是5V的，电路如下，后面看了下其实可以直接控制TP4056使能端的，不用再加一个电路控制通断。

专业***

梁*** 发表于 2025-7-2 22:12
编码器开关直接将104电容对地短路，大电流很容易让开关失效，公共端应该串联100欧姆电阻到GND。C25、C26改 ...

1.看了下编码器结构原理，加电容滤波的话确实要在公共端串接限流电阻好一点。
2.PWM滤波的话目前看了下模电属于简单二阶低通有源滤波典型电路，您说的这种目前还不会设计。
3.感觉是有点大，但不知道这参数是该咋计算的。

专业***

zengc*** 发表于 2025-7-2 23:18
这个负载多大功率啊

1.MOS管耗散功率是200W的，设计目标是100W，但目前因为散热不太好问题只能到60W左右。

zengc***

不管怎么说能实现已经很不错了，给你点赞
