数控电源-恒压/恒流，STC32G-HSPWM做BUCK降压式开关电源-PID控制

ab***

具体怎么改可以协商

zxc***

已开源并已发出打样了，欢迎围观，有啥建议望不吝赐教
https://oshwhub.com/ftspring/shu-kong-dian-yuan-buck-stc32g

hhh***

请问一下梁工：这个开关电源MOS管开关频率是多少？

hhh***

请问梁工：电源MOS管开关频率是多少hz？，原理图只有2个MOS管，实物有4个MOS管，是两两并联吗？

（＾***

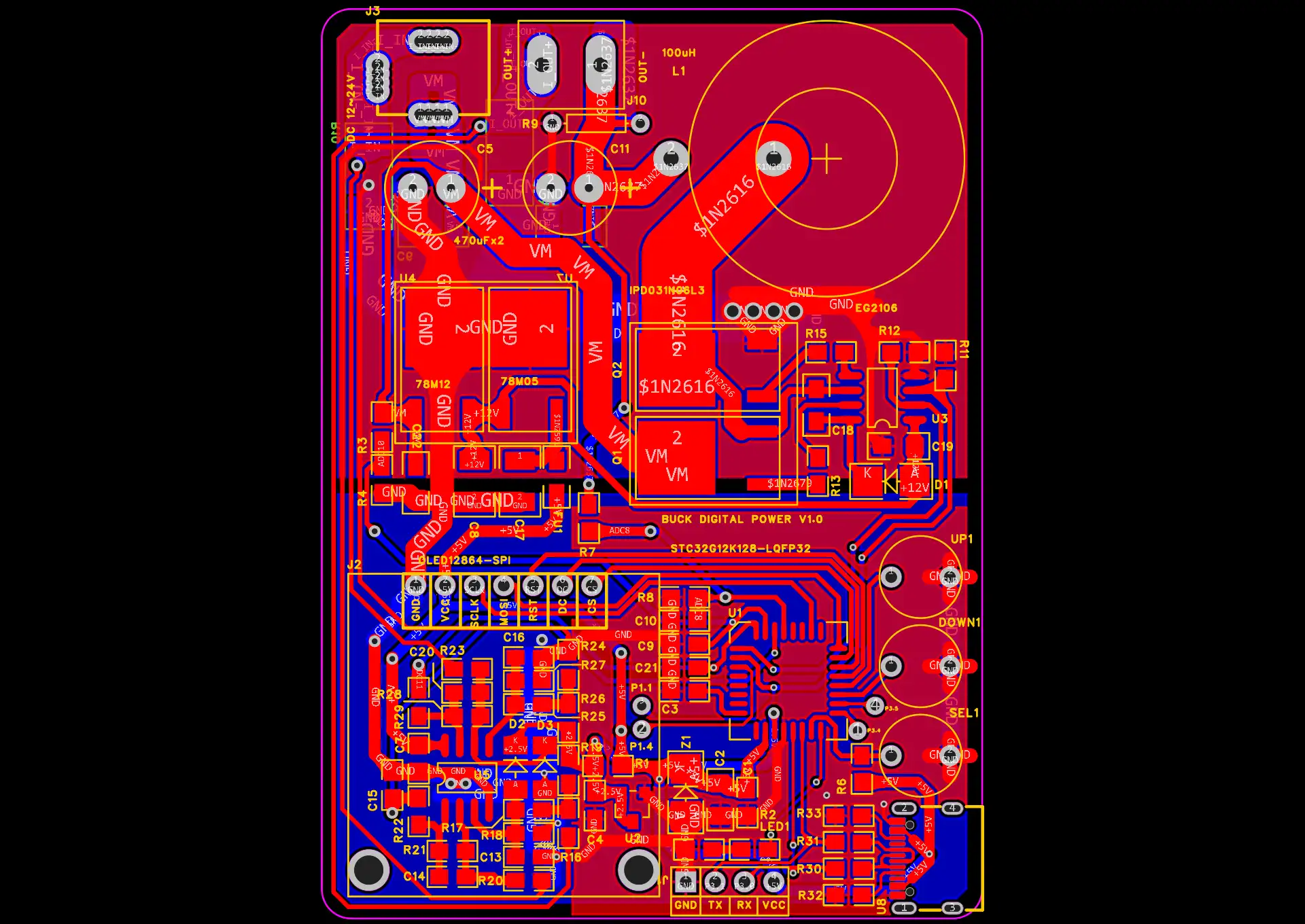

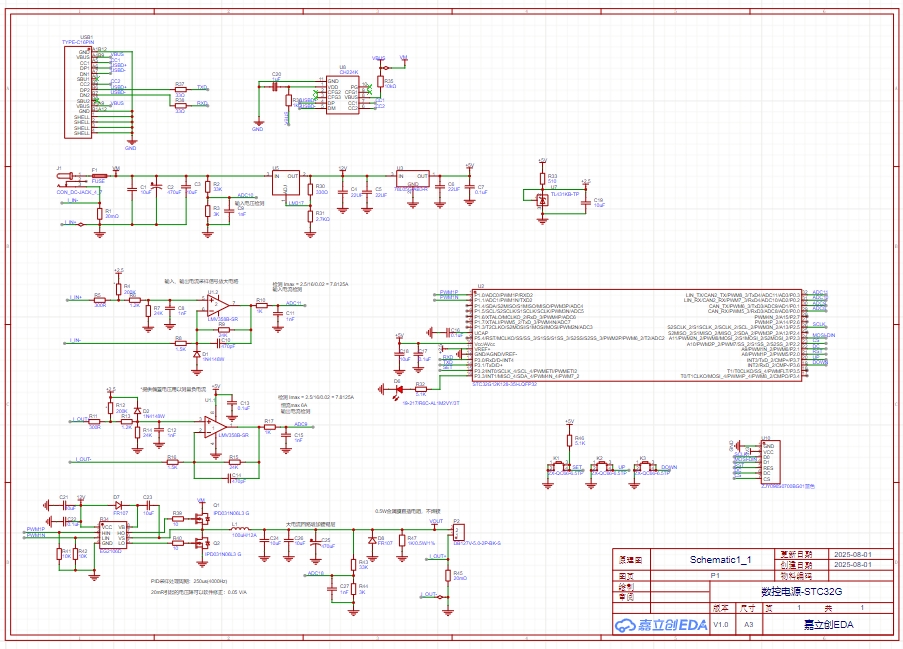

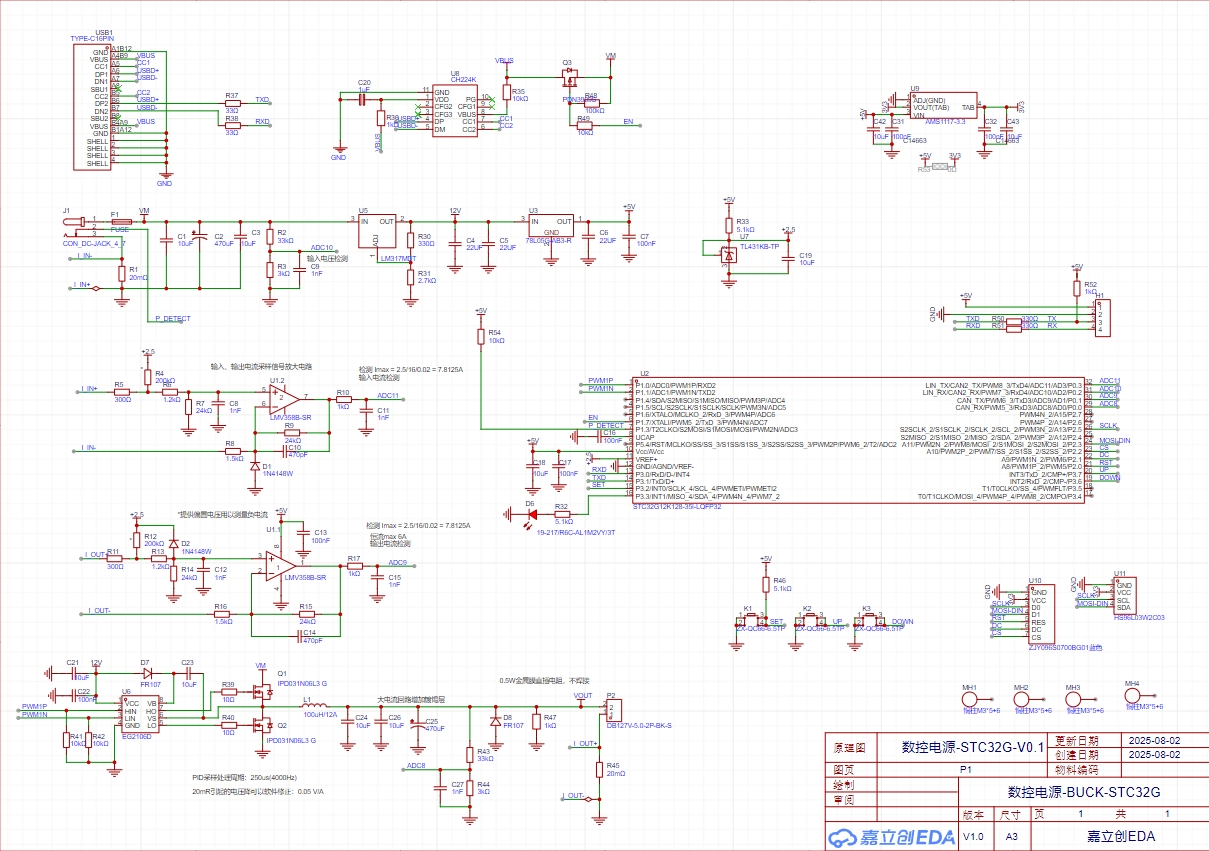

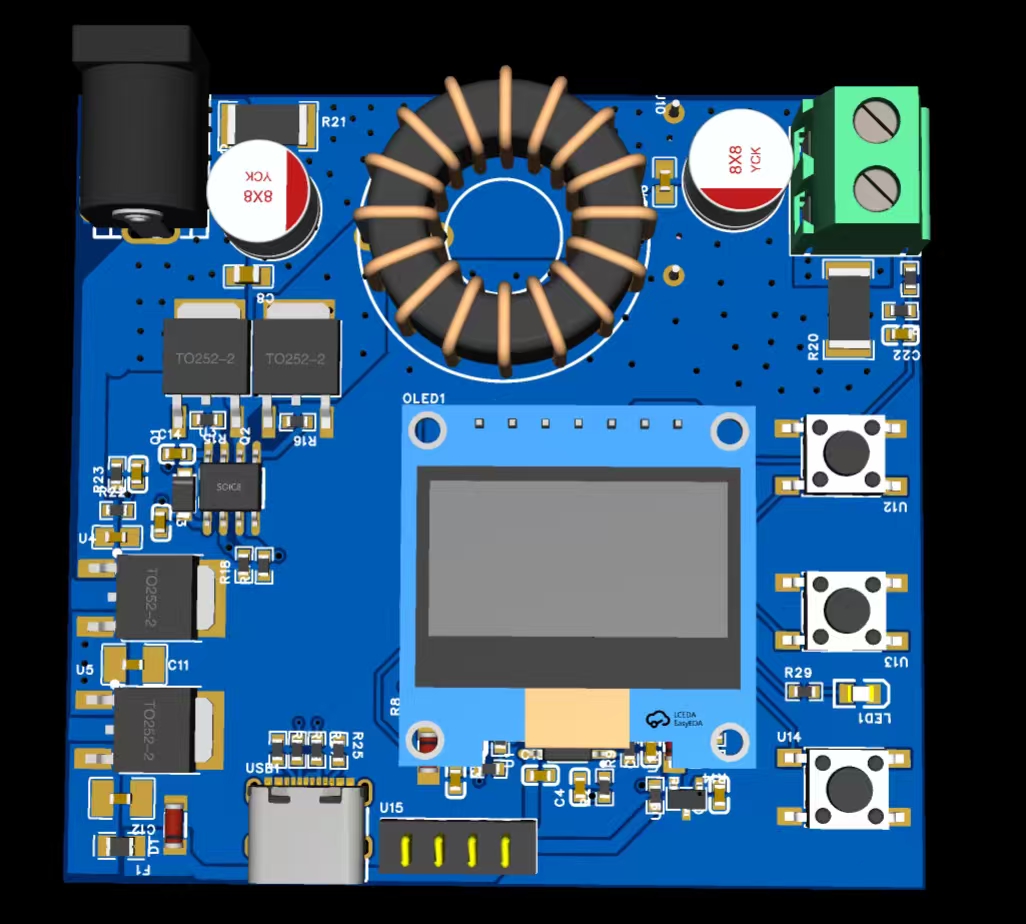

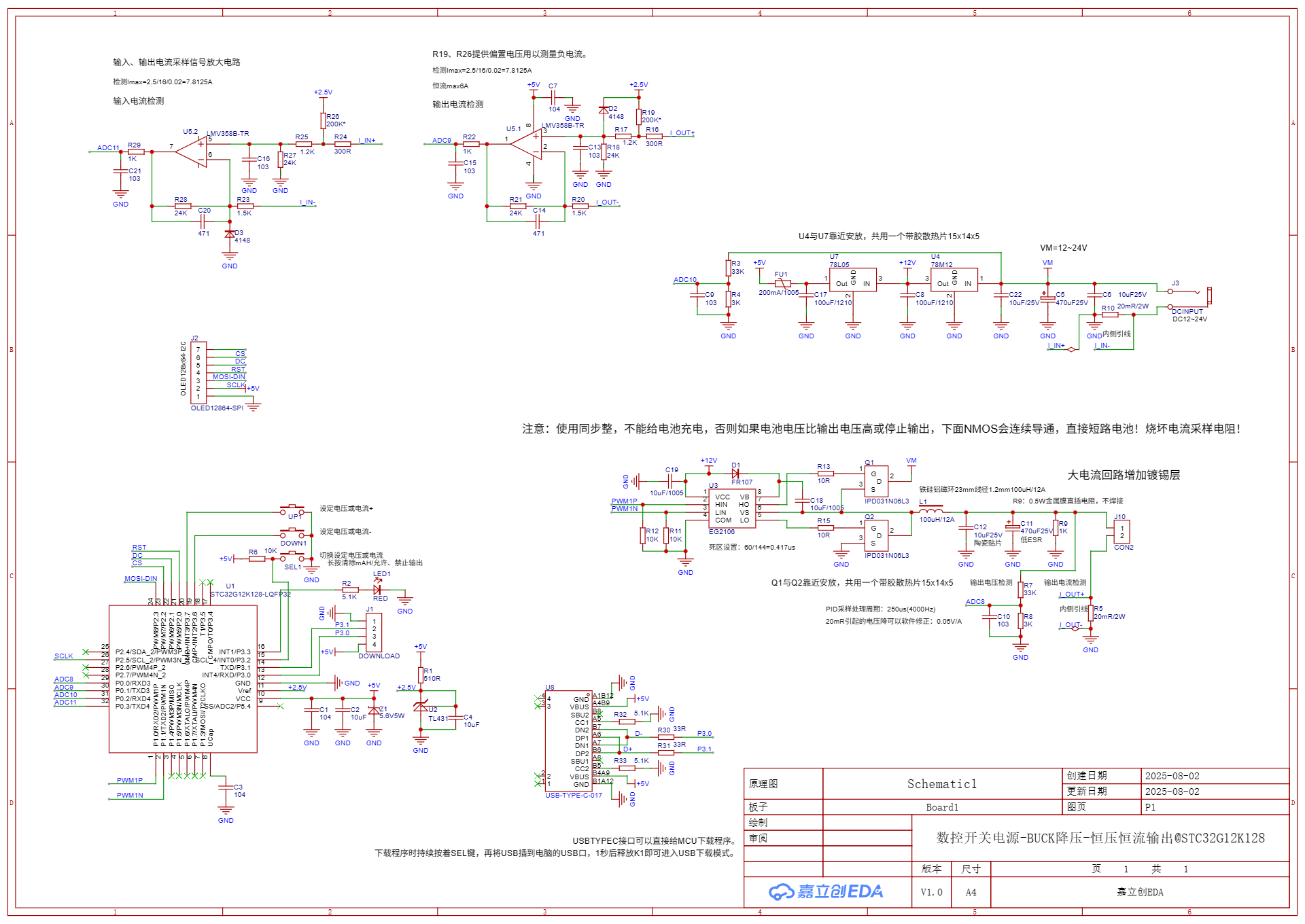

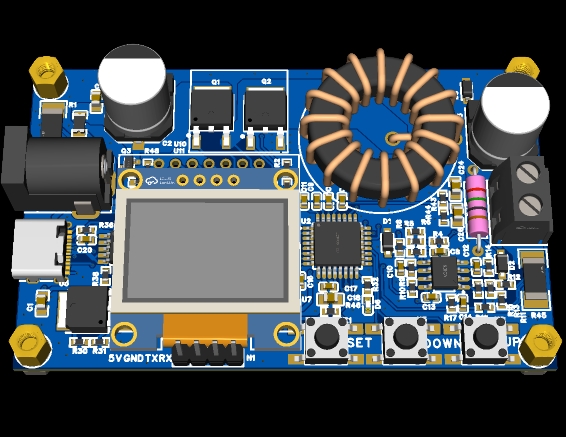

按照楼主提供的原理图，重新用嘉立创实现“数控开关电源-BUCK降压-恒压恒流输出 - 立创开源硬件平台” ProPrj_数控开关电源-BUCK降压-恒压恒流输出.epro (149.68 KB, 下载次数: 118)

2025-8-3 20:19 上传

点击文件名下载附件
工程文件

梁***

hhh*** 发表于 2025-8-3 12:47
请问梁工：电源MOS管开关频率是多少hz？，原理图只有2个MOS管，实物有4个MOS管，是两两并联吗？ ...

开关频率72KHz。

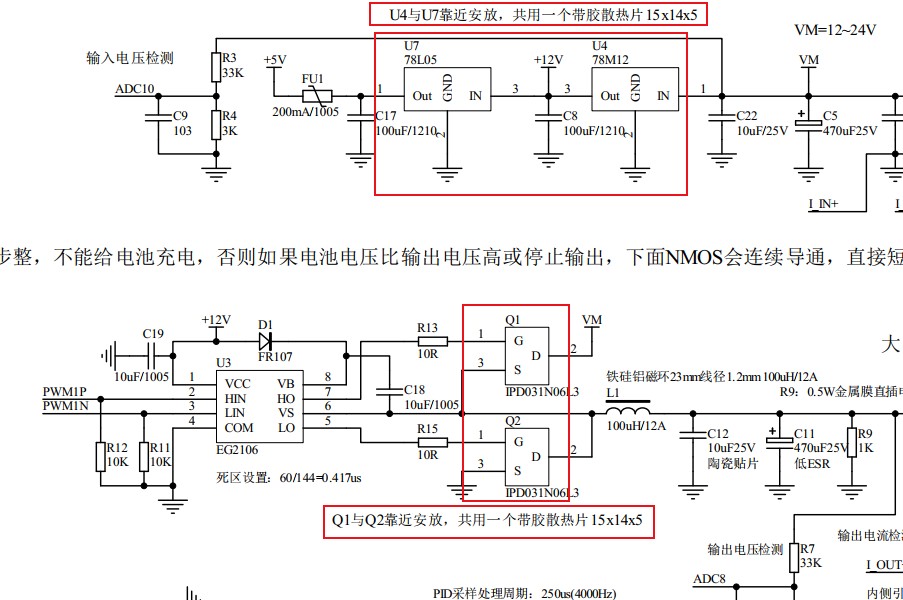

2个MOSFET共用一片散热片，78M12+78M05共用一片散热片。

zxc***

不知为啥发出，没看到，先把工程上传吧

梁***

zxc*** 发表于 2025-8-3 21:02
不知为啥发出，没看到，先把工程上传吧

很漂亮！赞！

hhh***

梁工有测试接电机的稳压情况吗？纹波范围是多少mv？

梁***

hhh*** 发表于 2025-8-5 10:22
梁工有测试接电机的稳压情况吗？纹波范围是但是mv？

没有接过电机。你电机什么参数？ 你自己接下，示波器看下。
