AI8051求助 | 3.3V-LDO 应使用有 关断功能的

神***

神***

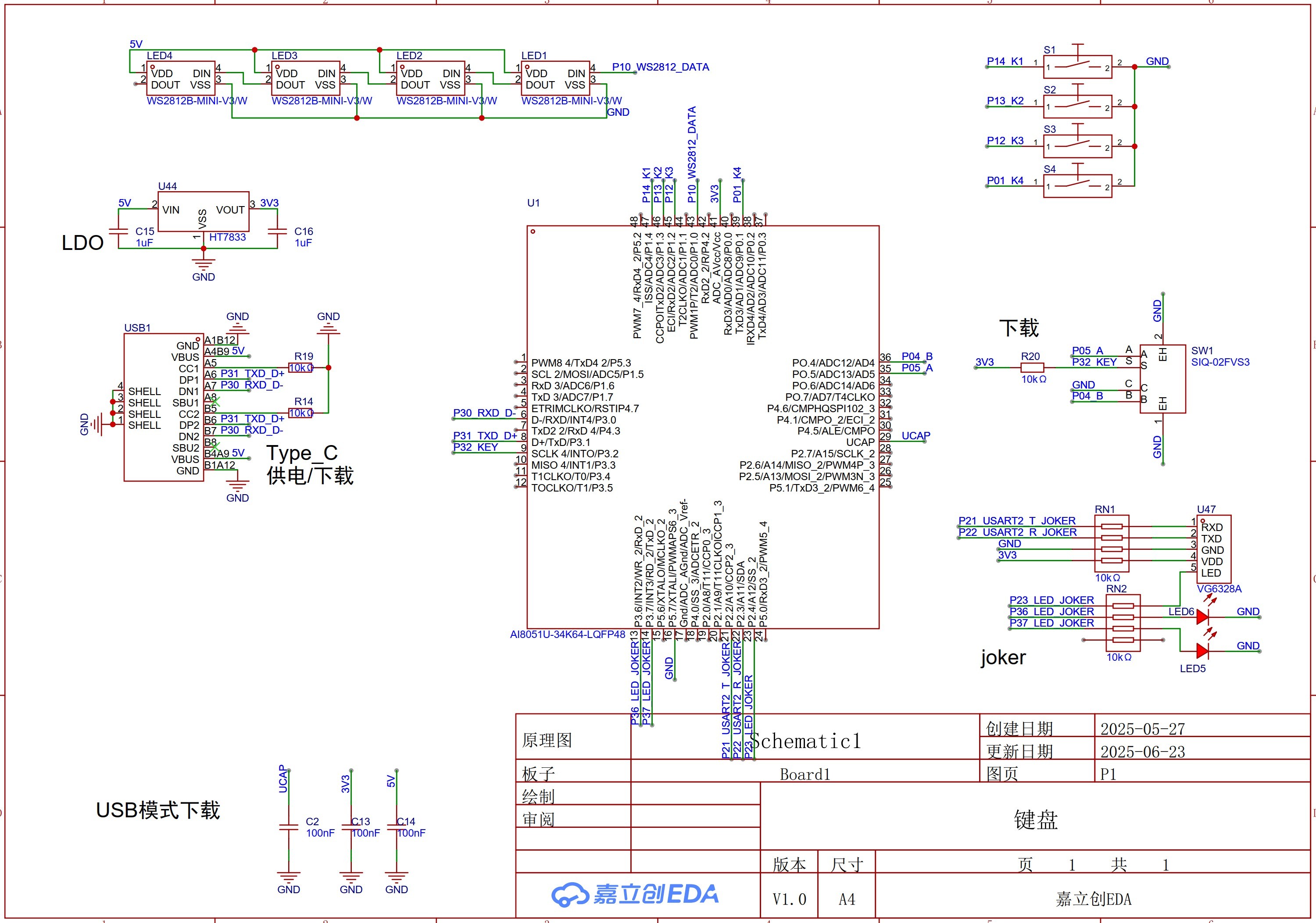

楼主新图更离谱

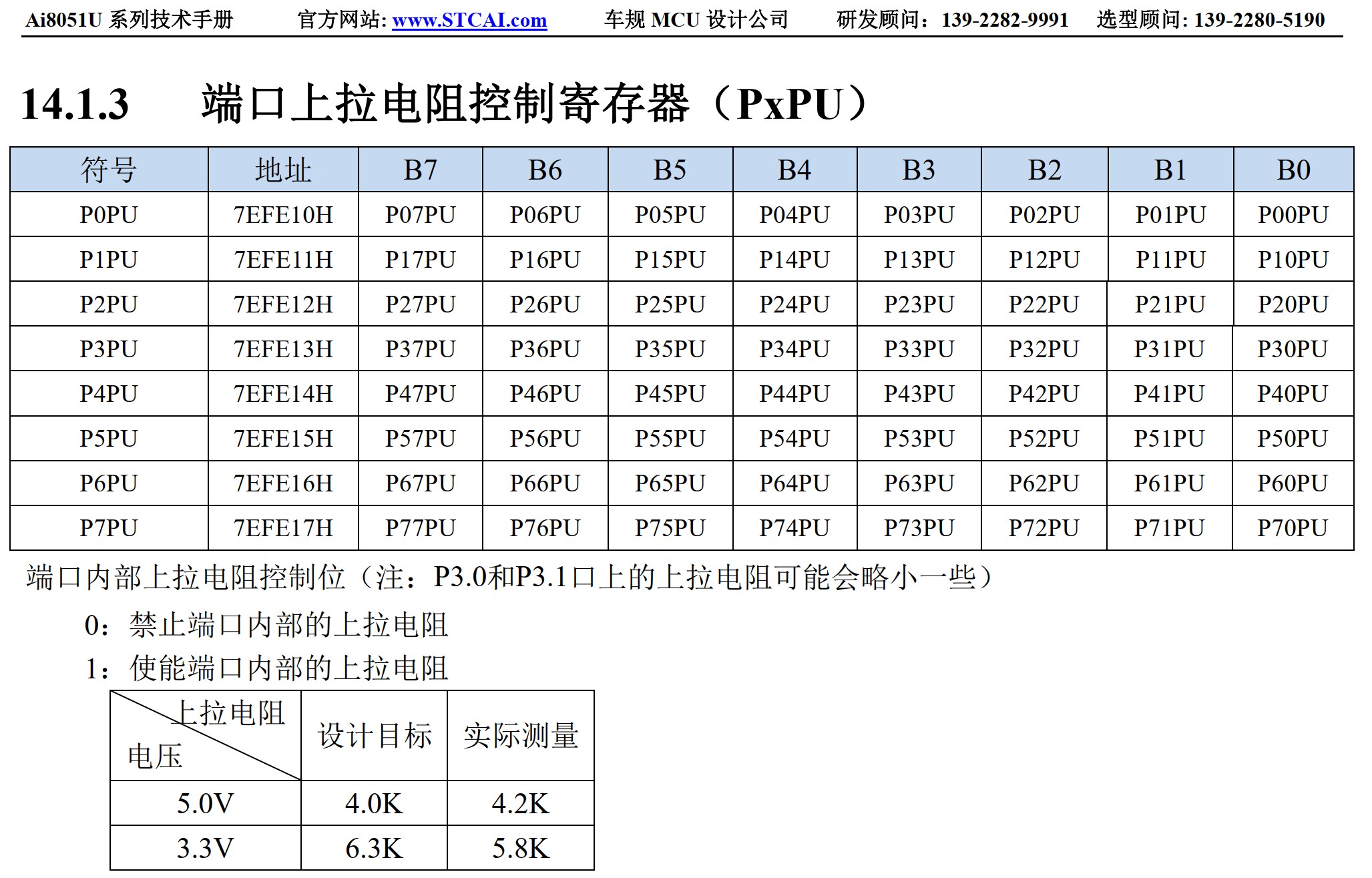

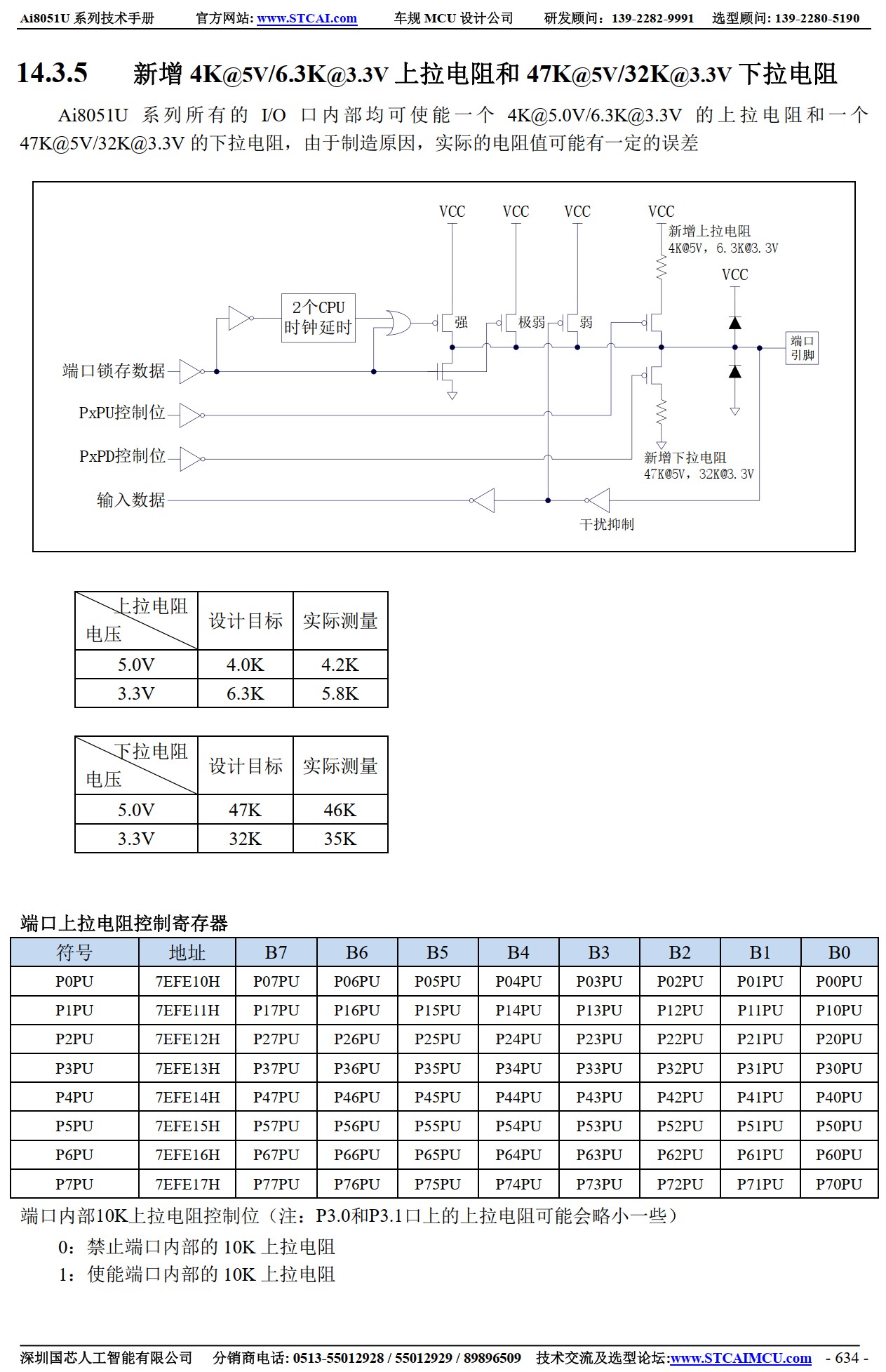

P3.2 = 0， 如何做到 ？
依然无 电源开关 ！！！
下面这个电阻我们图是 5.1K, 他用的10K,
反正就是故意不一致，还要效果相同

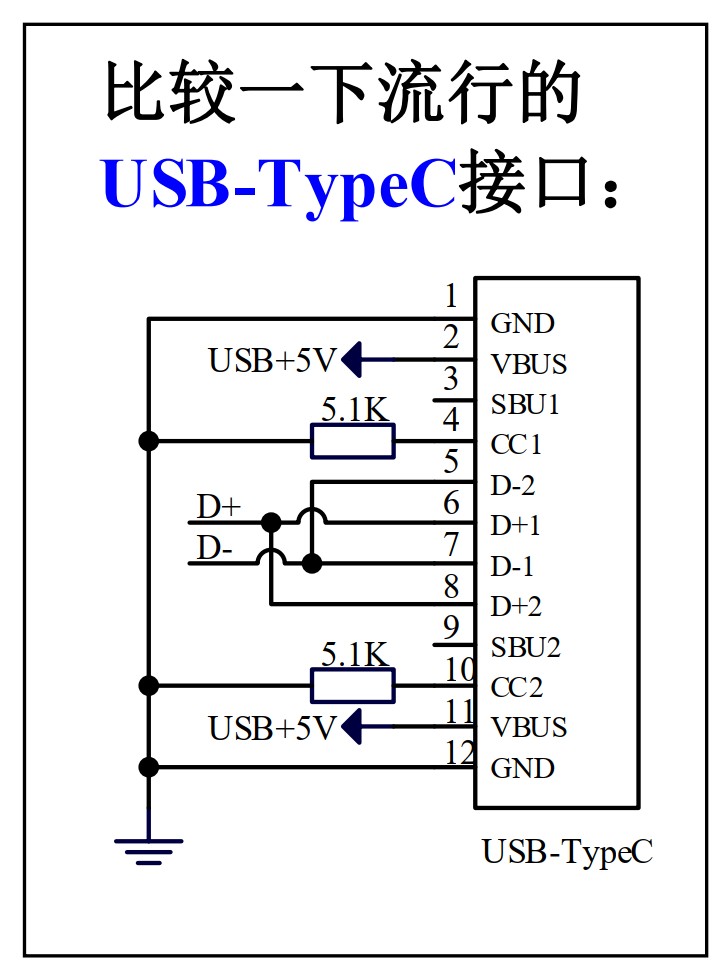

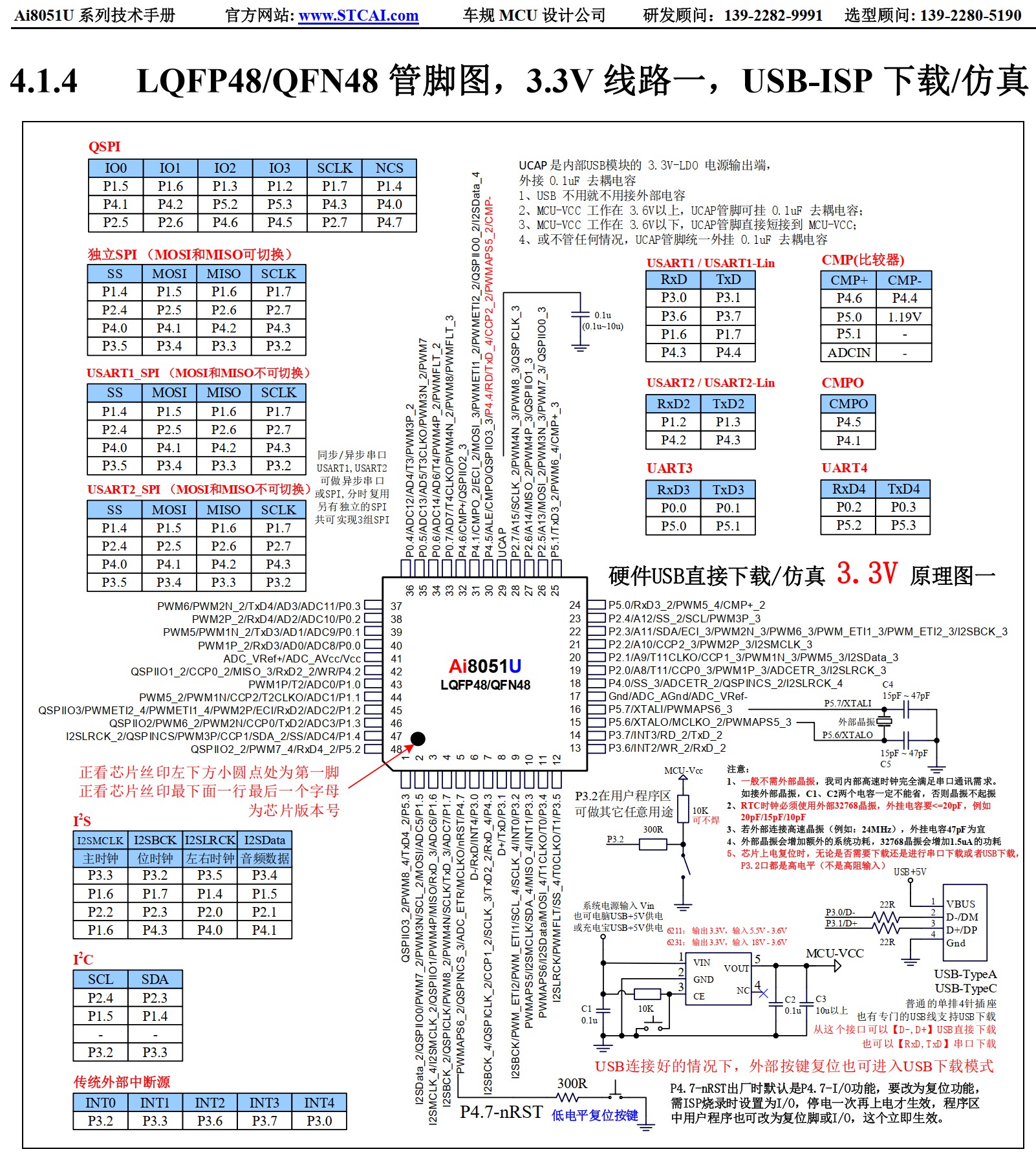

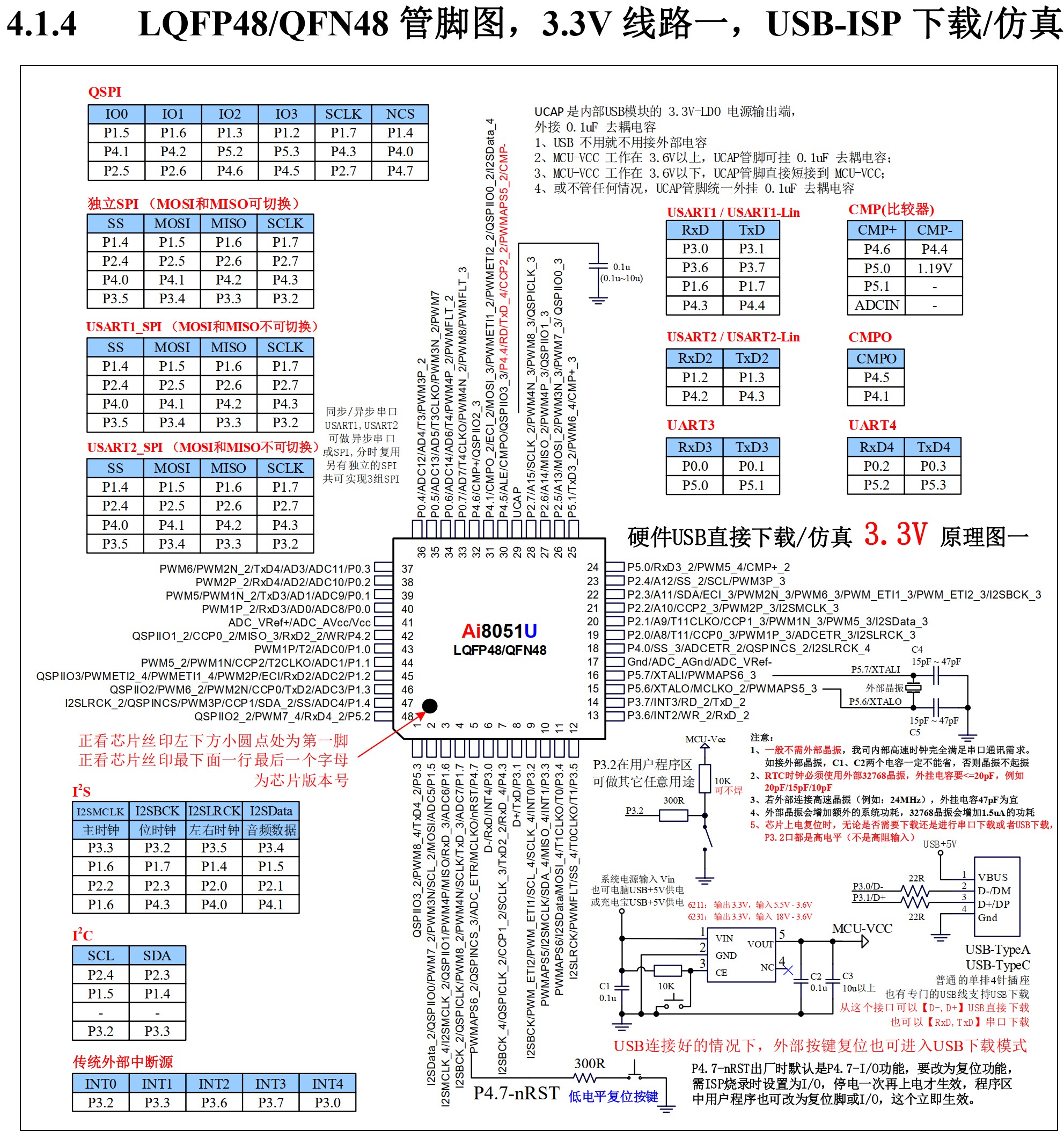

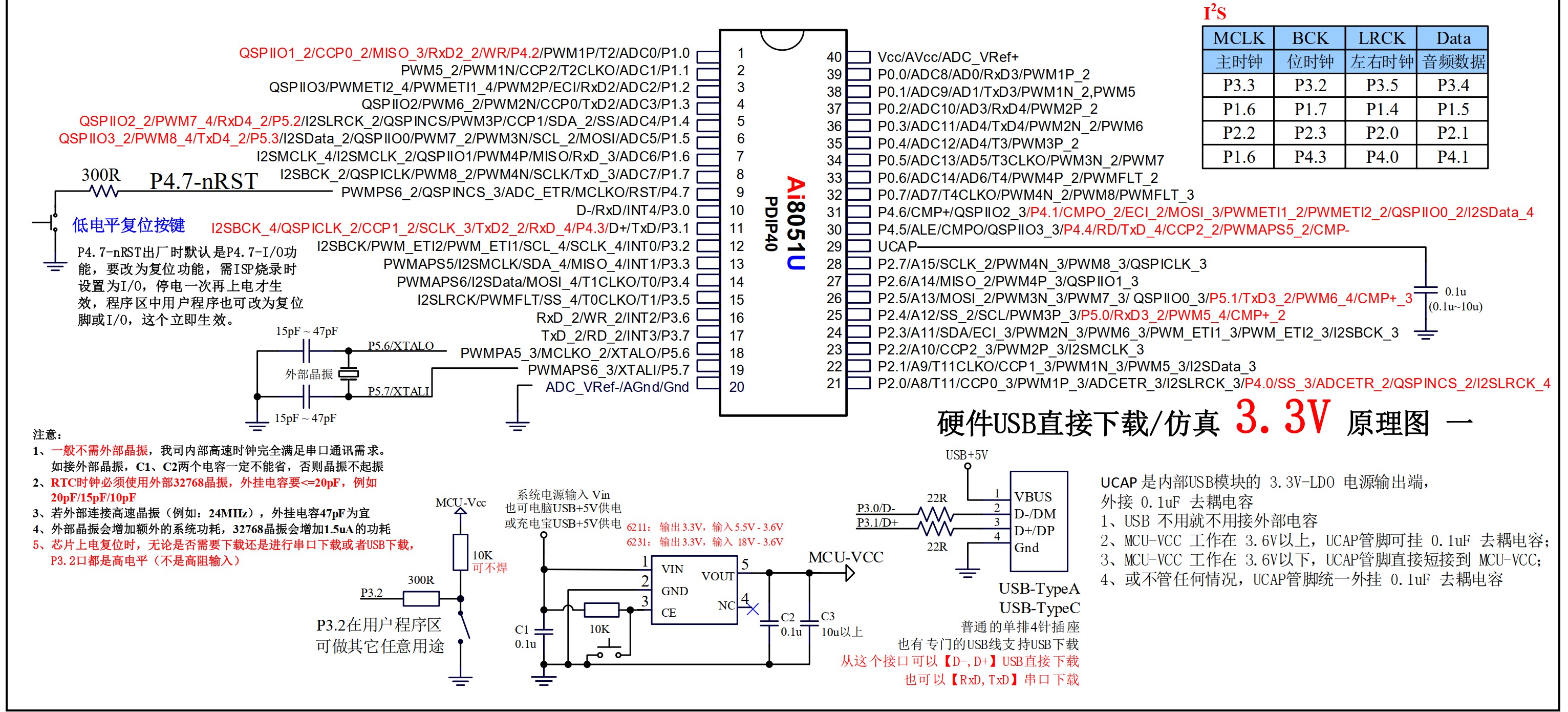

老老实实 抄官方的经典线路：

Debu***

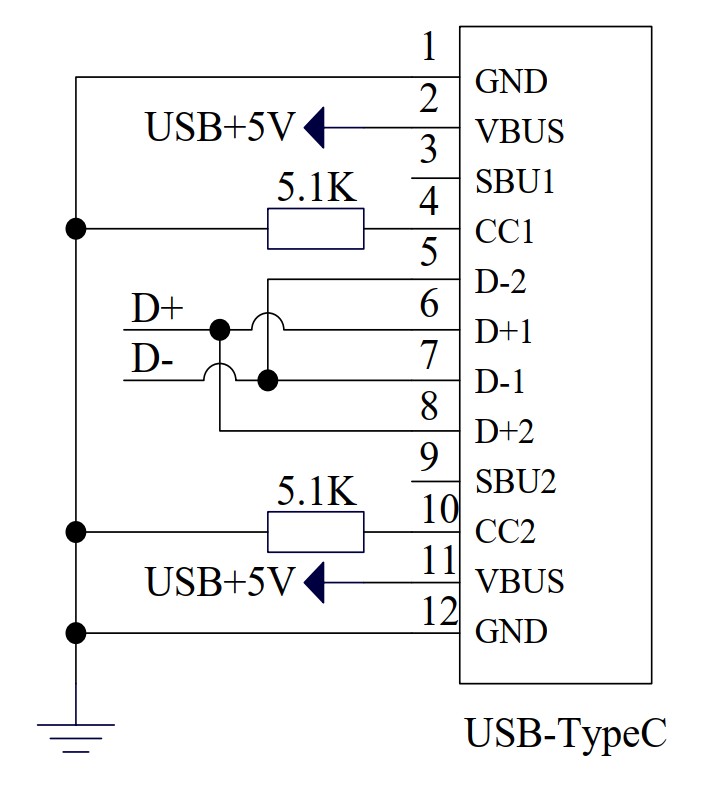

CC两个电阻必须用5.1K
更新ISP软件：
https://www.stcaimcu.com/data/download/Tools/AIapp-ISP-v6.95V.zip
首次串口下载可以使用带自动断电功能的下载器如Link1D或AI8H2K12U的
或者使用带电源开关的USB线
USB不断电下载，收到下载命令后，关闭USB的48M时钟、关闭USB功能、P30和P31设置为高阻，最好再延时几百毫秒到一秒，这是重置USB相关状态并让电脑认为USB设备已断开连接，再IAP_CONTR=0x60
新手必读：
https://www.stcaimcu.com/thread-16535-1-1.html
各种ISP下载问题：
建议使用官方下载工具，或使用官方开源方案自制下载器，不要使用第三方下载工具
官方下载工具及下载器方案免安装驱动（win10或以上），支持双串口同时下载通信仿真，自动断电上电，固件可更新，IO模式可设置
且TXD（S-RXD）不需要串二极管，冷启动断电期间IO强下拉确保可靠放电
如使用485下载等非要串二极管的应用场合，必须串低压降的肖特基二极管（压降0.2~0.3V），不能串普通硅二极管（压降0.6~0.7V），否则可能导致下载失败
官方下载工具及下载器方案有出厂预置常用频率的IRC参数，即使无外部晶振也能保证波特率精度高，可以满足动态调节IRC频率的要求
第三方下载工具一般为了节省成本无外部晶振，波特率误差较大，仅可满足串口通信要求（还是单串口不是双串口），不建议用于下载
还有需要安装驱动、无自动断电上电功能或自动断电上电功能不可靠、TXD推挽输出无法彻底放电等问题
动态调节IRC频率是根据串口波特率调节内部高频时钟频率的，除列表中的常用频率外，还可以自定义频率（手动输入）
如选择该选项，必须保证波特率精度高，否则会导致内部高频时钟频率误差大或下载失败

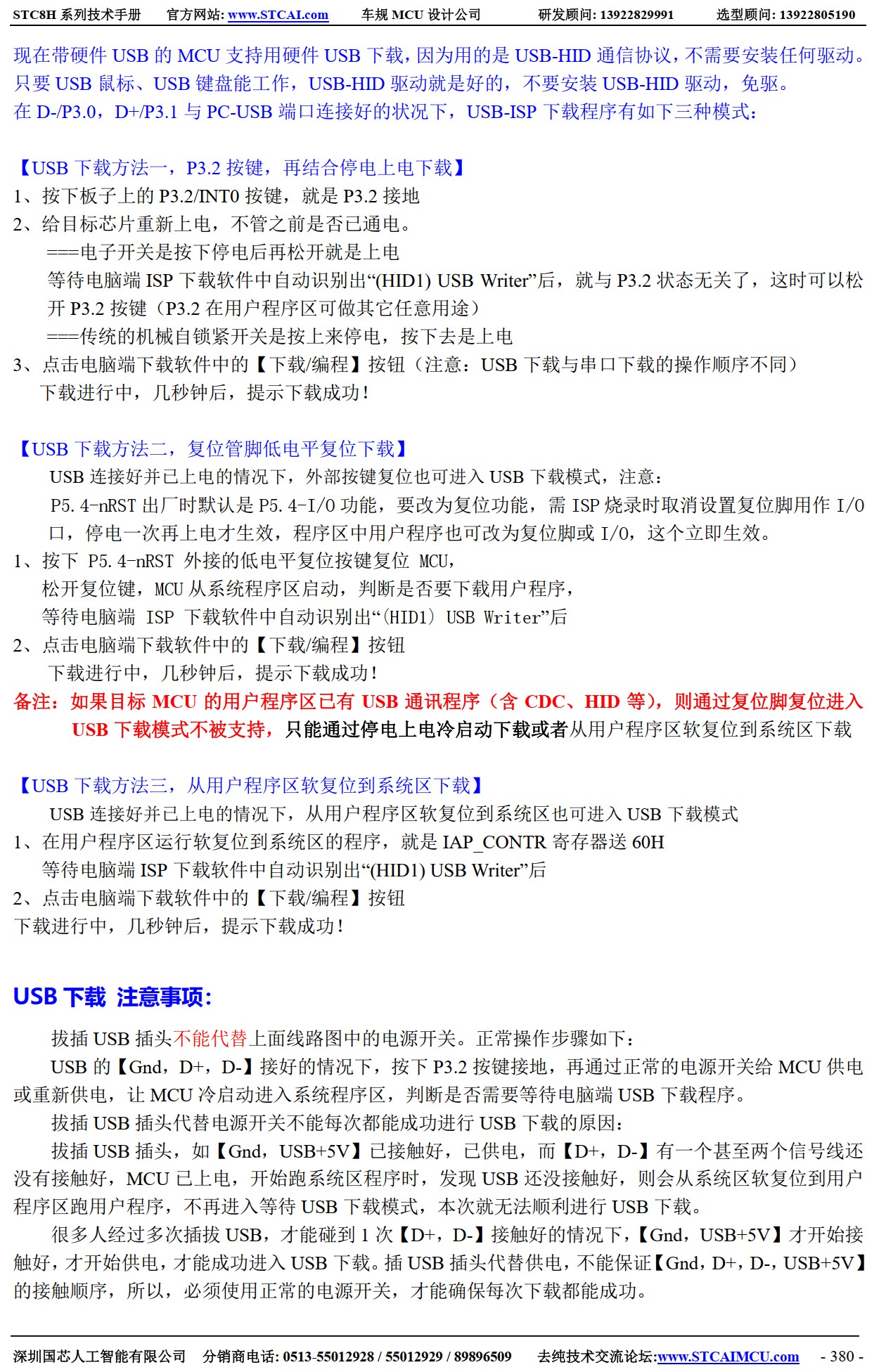

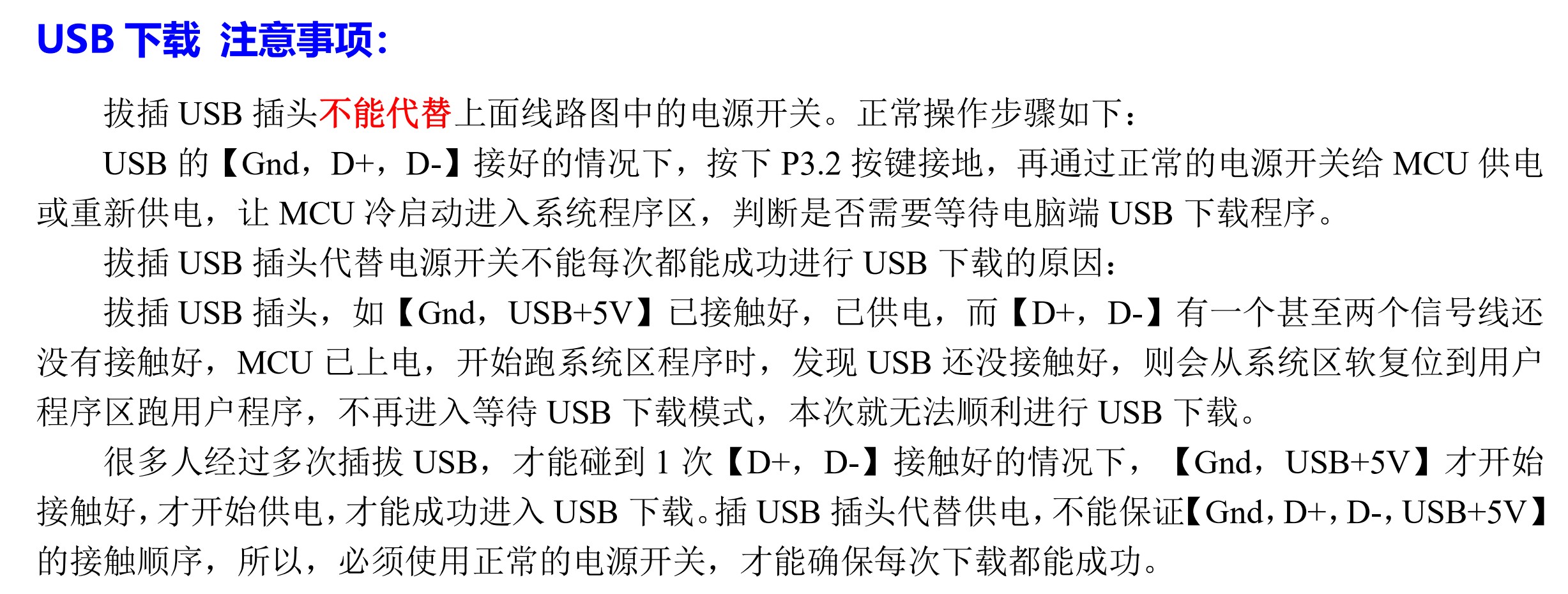

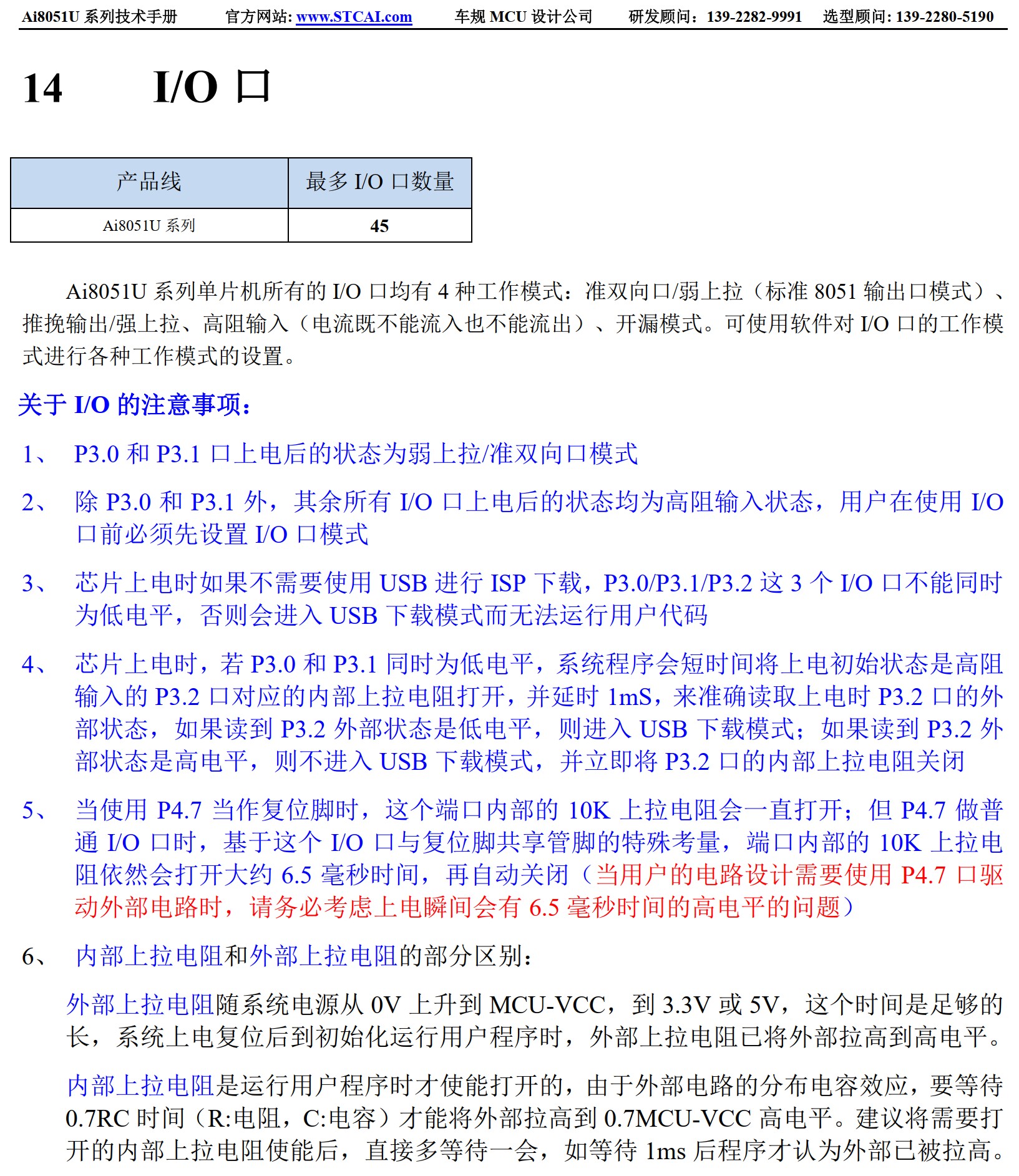

USB下载必须确保USB两根信号线接好，P32接低电平，再上电，不能用按下P32按键再插USB连接器的方式下载，因为不能确保最后接通VCC
这和一般的USB设备不同，一般的USB设备要求先接通电源再接通信号
可以观察到USB Type-A插头中两边的电极较长，就是为了先接通电源再接通信号，所以按下P32按键再插USB Type-A连接器99%概率不能正常下载
而USB Type-C连接器的电极都是一样长的，50%概率不能正常下载
USB下载无法动态调节频率，只能使用内部预置频率

Sky_c***

神农鼎 发表于 2025-6-25 23:00
楼主新图更离谱

P3.2 = 0， 如何做到 ？

因为我的电阻只买了整数电阻，
P32接的是有按压键的编码器，只要按下就可以拉低P32。
之所以这么做是想节约电路，使用不断电下载后续还能把这个键坐成功能键，
但是这次失败了
😭

Sky_c***

DebugLab 发表于 2025-6-26 04:59
CC两个电阻必须用5.1K
更新ISP软件：
https://www.stcaimcu.com/data/download/Tools/AIapp-ISP-v6.95V.zip ...

我试试吧

Sky_c***

神农鼎 发表于 2025-6-25 23:00
楼主新图更离谱

P3.2 = 0， 如何做到 ？

更换电阻简单，但是两个下拉电阻必须换成5.1有何用意？我现在不断电下载也出现了问题，和你说的这些功能是否有关

Debu***

Sky_c*** 发表于 2025-6-26 06:56
更换电阻简单，但是两个下拉电阻必须换成5.1有何用意？我现在不断电下载也出现了问题，和你说的这些功能 ...

5.1K是Type-C的规定，用于识别电压，C-C线没这两个电阻供电都没有
这不是导致这个问题的原因
USB不断电下载，收到下载命令后，关闭USB的48M时钟、关闭USB功能、P30和P31设置为高阻，最好再延时几百毫秒到一秒，这是重置USB相关状态并让电脑认为USB设备已断开连接，再IAP_CONTR=0x60

神***

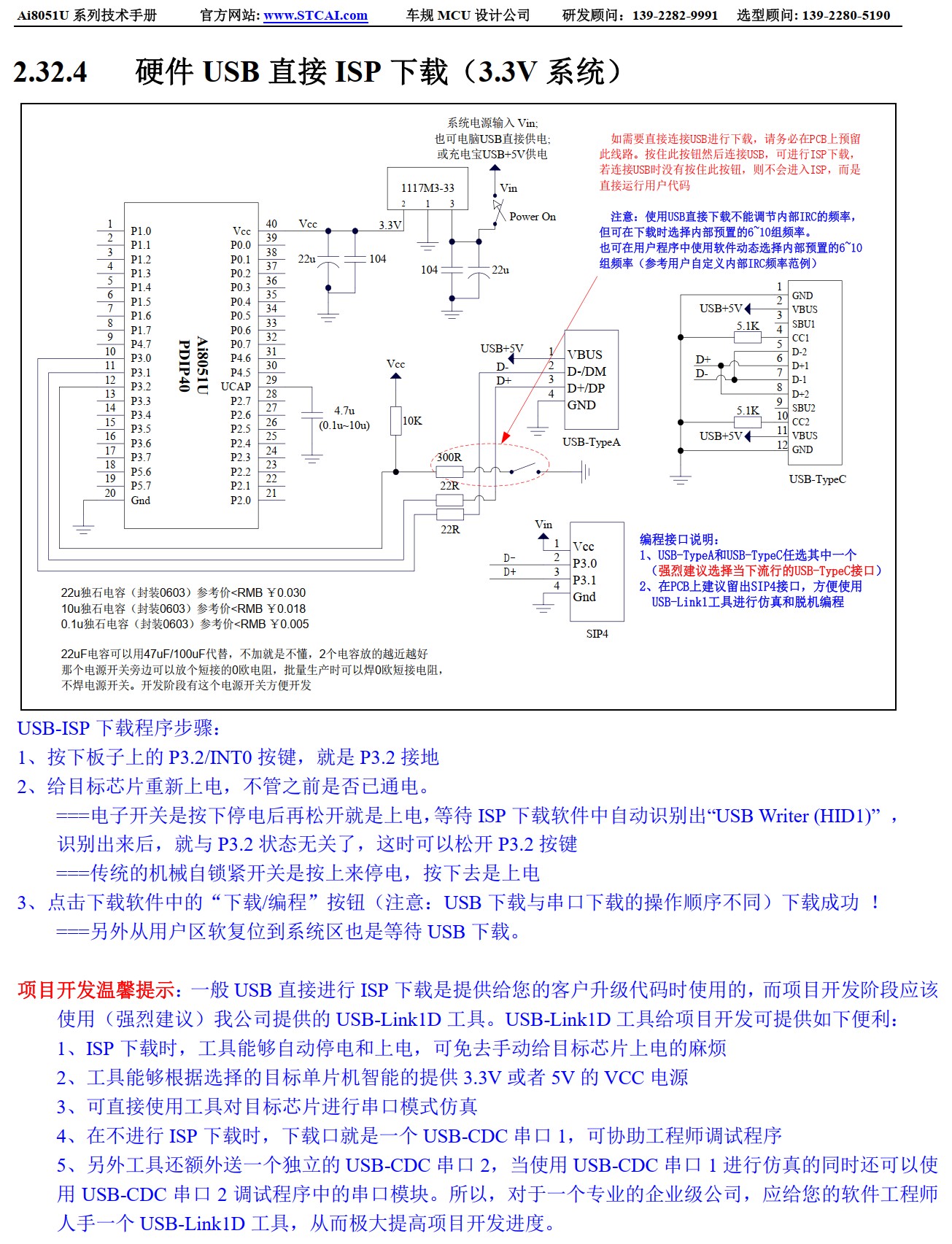

重新抄我们的图，否则大家都看不懂你的图

如你下图，我们就看不懂，
P32 = 0 如何做到的


用个容易懂的电路，就那么难吗 ？

必须要有 停电/上电 的 电源按键

神***

神***

3.3V-LDO 应选择支持 电源关断 的流行的 6211/6231
