在进行SPI通信的时候,引脚模式该怎么设置

ora***

erci*** 发表于 2025-6-24 15:37
SPDAT赋值是发送
SPDAT给别的变量赋值是接收。
下面贴的图不是仿真，是逻辑分析仪查的波形，用的DSLogic ...

ora***

erci*** 发表于 2025-6-24 15:37
SPDAT赋值是发送
SPDAT给别的变量赋值是接收。
下面贴的图不是仿真，是逻辑分析仪查的波形，用的DSLogic ...

如果要测试这个程序,只要把串口接到USB转串口,通过串口助手就可以查看SPI发送的数据了么

erci***

ora*** 发表于 2025-7-1 16:32
如果要测试这个程序,只要把串口接到USB转串口,通过串口助手就可以查看SPI发送的数据了么 ...

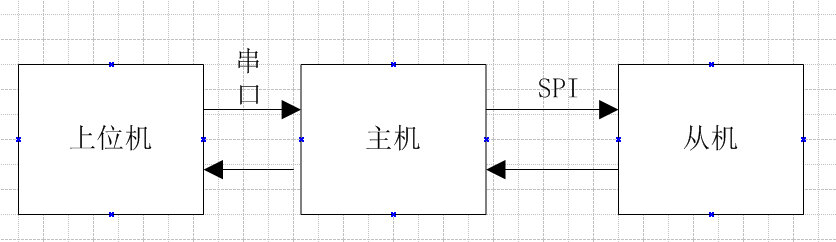

是串口发给SPI外设通过MOSI引脚发出去，要看回复还得接个Spi从设，它再回回来透传给串口给上位机。

ora***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=174560&ptid=18521][color=#999999]ercircle 发表于 2025-7-1 16:44[/color][/url][/size] 是串口发给SPI外设通过MOSI引脚发出去，要看回复还得接个Spi从设，它再回回来透传给串口给上位机。 ...[/quote]

是这样么

erci***

ora*** 发表于 2025-7-1 17:02
是这样么

是的

ora***

erci*** 发表于 2025-7-1 17:06
是的

终于想明白是怎么回事了,我太笨了,
一开机,就会通过串口给上位机发送个字符串:"SPI与UART透传程序";
然后上位机发送数据,触发串口中断函数,将接收到的数据缓存,通过SPI发送,
从机如果给主机发送数据,会触发下面的中断函数吗,这个if条件看不太明白,触发中断后,主机设置的是主机模式,还会执行到else里面给SPI_RxBuffer赋值
void SPI_ISR_Handler() interrupt SPI_VECTOR
{
        if(SPCTL & 0x10)        //主机模式
        {
                B_SPI_Busy = 0;
        }
        else                                                        //从机模式
        {
                if(SPI_RxCnt >= SPI_BUF_LENTH)                SPI_RxCnt = 0;
                SPI_RxBuffer[SPI_RxCnt++] = SPDAT;
                SPI_RxTimerOut = 5;
        }
        SPSTAT = SPIF + WCOL;        //清0 SPIF和WCOL标志
}

erci***

ora*** 发表于 2025-7-1 17:59
终于想明白是怎么回事了,我太笨了,
一开机,就会通过串口给上位机发送个字符串:"SPI与UART透传程序";
然后 ...

这个例子是在8H库函数例子上改的，只是为了验证SPI_SW(SPI_P12_P13_P14_P15);

可以看下原始代码，16-SPI互为主从-串口1透传，是通过切换主从的方式收发消息。
还有一种办法就是一直主机模式，要收消息时发送00或者FF之类的无用字节驱动从机回传消息。
https://www.stcaimcu.com/data/do ... H-LIB-DEMO-CODE.zip

ora***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=174580&ptid=18521][color=#999999]ercircle 发表于 2025-7-1 18:20[/color][/url][/size] 这个例子是在8H库函数例子上改的，只是为了验证SPI_SW(SPI_P12_P13_P14_P15); 可以看下原始代码，16-SPI ...[/quote]

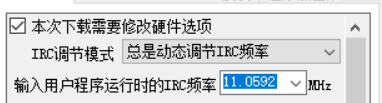

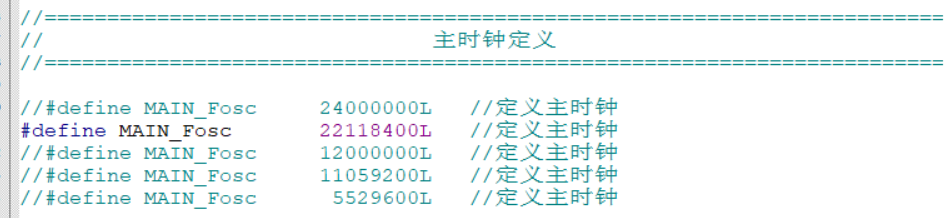

这个config里面定义的主时钟和用ISP下载时候选的时钟有啥关系,

下载时候,要选的一样么

如果不一样,以哪个为准

或者说程序里面定义了主时钟,下载的时候可以把这个勾选去掉

erci***

ora*** 发表于 2025-7-2 11:54
这个config里面定义的主时钟和用ISP下载时候选的时钟有啥关系,
下载时候,要选的一样么
如果不一样,以哪 ...

必须保持一样，一般是计算波特率用的，不一样串口会乱码。

ora***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=174684&ptid=18521][color=#999999]ercircle 发表于 2025-7-2 12:01[/color][/url][/size] 必须保持一样，一般是计算波特率用的，不一样串口会乱码。[/quote]

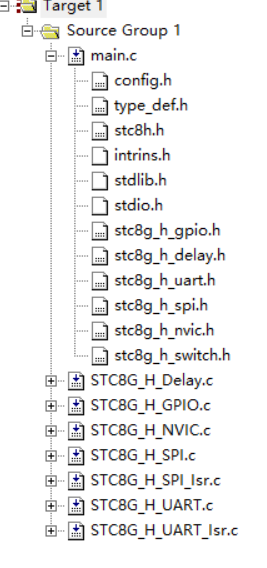

为什么我一编译,c文件下面的.h文件就没了

打开下载的工程:
