32g12k128-LQPF32 无法烧录

黑***

那位大神  给看下  原理图看着有什么问题么？

为什么不能烧录程序

使用CH340N转  TTL串口  。给指导下  多谢。

神***

他5V 不停，MCU就永远有电，
通过 MCU的 VREF+管脚的抗静电二极管进来的

神***

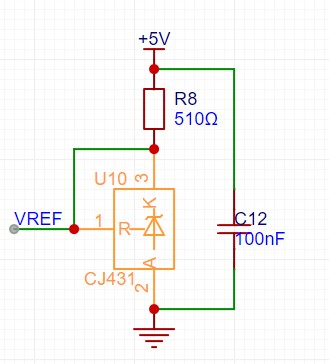

TL431如下设计

神***

AI***

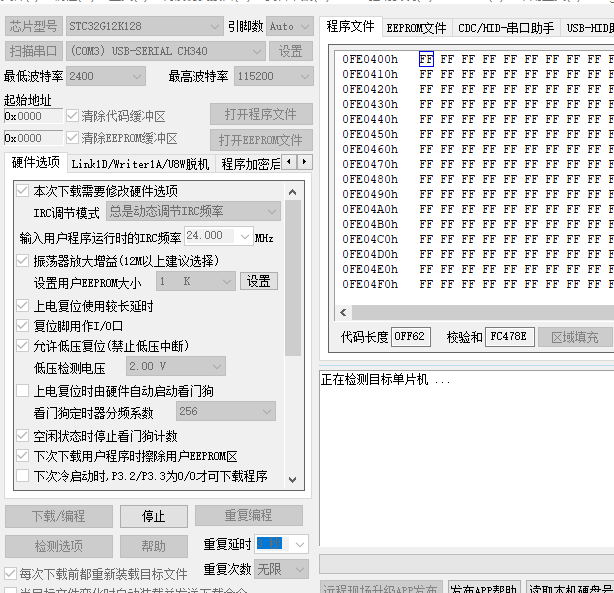

建议使用官方下载工具，或使用官方开源方案自制下载器，不要使用第三方下载工具
让我看看是谁还在用CH340下载
https://www.stcaimcu.com/thread-17280-1-1.html
(出处: 国芯技术交流网站)
数据手册：https://www.stcaimcu.com/data/download/Datasheet/STC32G.pdf

C_w***

340要常供电，直接由usb口VBUS供电

Debu***

原理图不完整，缺少VBUS、VCC-5V、+5V之间的电源部分
单片机任意脚电压不能超过VCC、GND范围，断电期间要求所有脚都是0V
通过SW1断电，VREF没断电，会导致单片机无法断电，如电流小会导致单片机持续工作无法下载，如电流大严重者会导致单片机损坏
新手必读：
https://www.stcaimcu.com/thread-16535-1-1.html

各种ISP下载问题：
建议使用官方下载工具，或使用官方开源方案自制下载器，不要使用第三方下载工具
官方下载工具及下载器方案免安装驱动（win10或以上），支持双串口同时下载通信仿真，自动断电上电，固件可更新，IO模式可设置

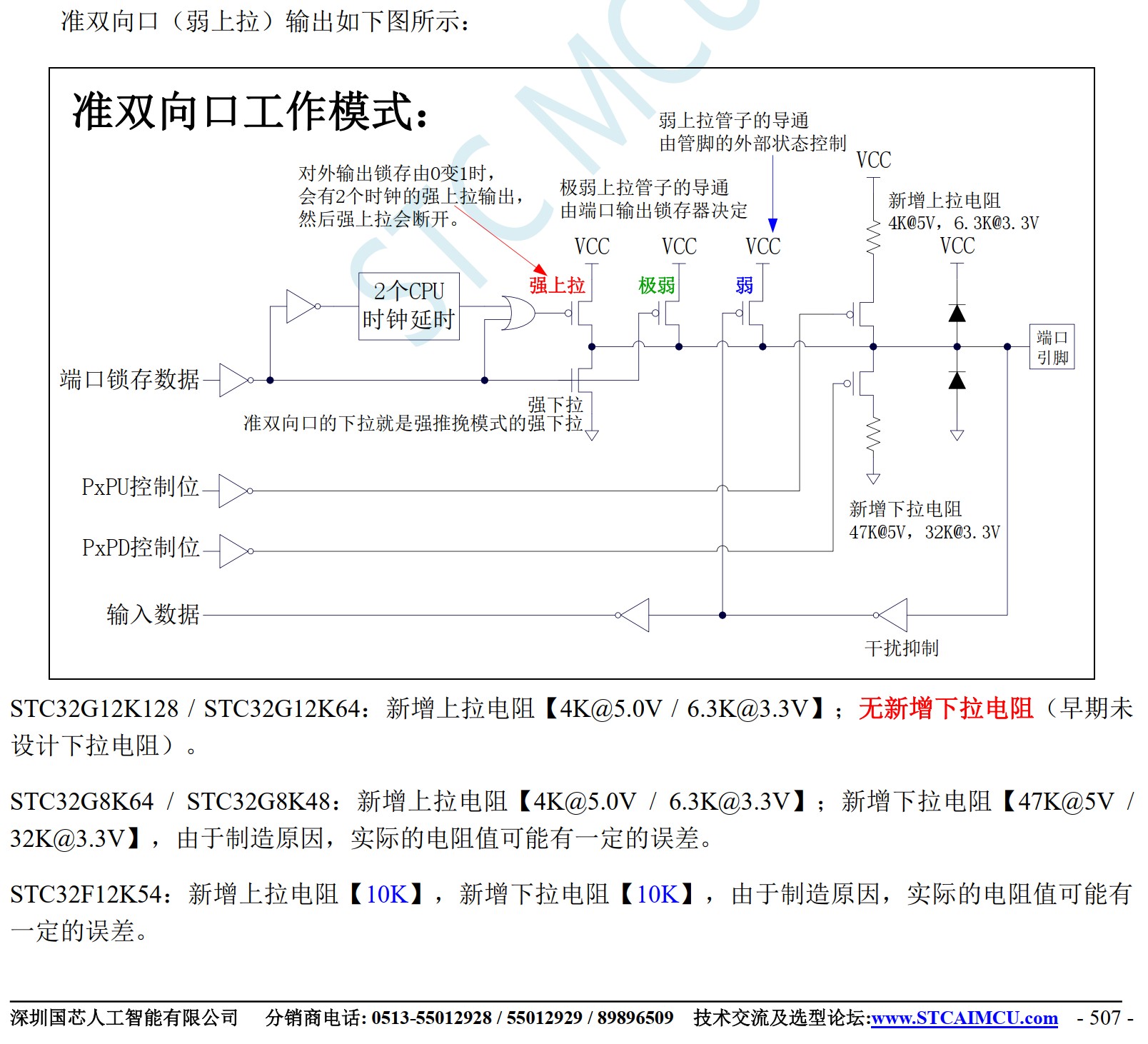

且TXD（S-RXD）不需要串二极管，冷启动断电期间IO强下拉确保可靠放电
如使用485下载等非要串二极管的应用场合，必须串低压降的肖特基二极管（压降0.2~0.3V），不能串普通硅二极管（压降0.6~0.7V），否则可能导致下载失败
官方下载工具及下载器方案有出厂预置常用频率的IRC参数，即使无外部晶振也能保证波特率精度高，可以满足动态调节IRC频率的要求
第三方下载工具一般为了节省成本无外部晶振，波特率误差较大，仅可满足串口通信要求（还是单串口不是双串口），不建议用于下载
还有需要安装驱动、无自动断电上电功能或自动断电上电功能不可靠、TXD推挽输出无法彻底放电等问题
动态调节IRC频率是根据串口波特率调节内部高频时钟频率的，除列表中的常用频率外，还可以自定义频率（手动输入）
如选择该选项，必须保证波特率精度高，否则会导致内部高频时钟频率误差大或下载失败
USB下载必须确保USB两根信号线接好，P32接低电平，再上电，不能用按下P32按键再插USB连接器的方式下载，因为不能确保最后接通VCC
这和一般的USB设备不同，一般的USB设备要求先接通电源再接通信号
可以观察到USB Type-A插头中两边的电极较长，就是为了先接通电源再接通信号，所以按下P32按键再插USB Type-A连接器99%概率不能正常下载
而USB Type-C连接器的电极都是一样长的，50%概率不能正常下载
USB下载无法动态调节频率，只能使用内部预置频率

各种电源、基准、IO问题：
单片机任意脚都不能超过VCC、GND范围，否则外部信号会被钳位到电源轨正负一个PN结压降的范围，或电源轨漂移，甚至单片机被烧毁

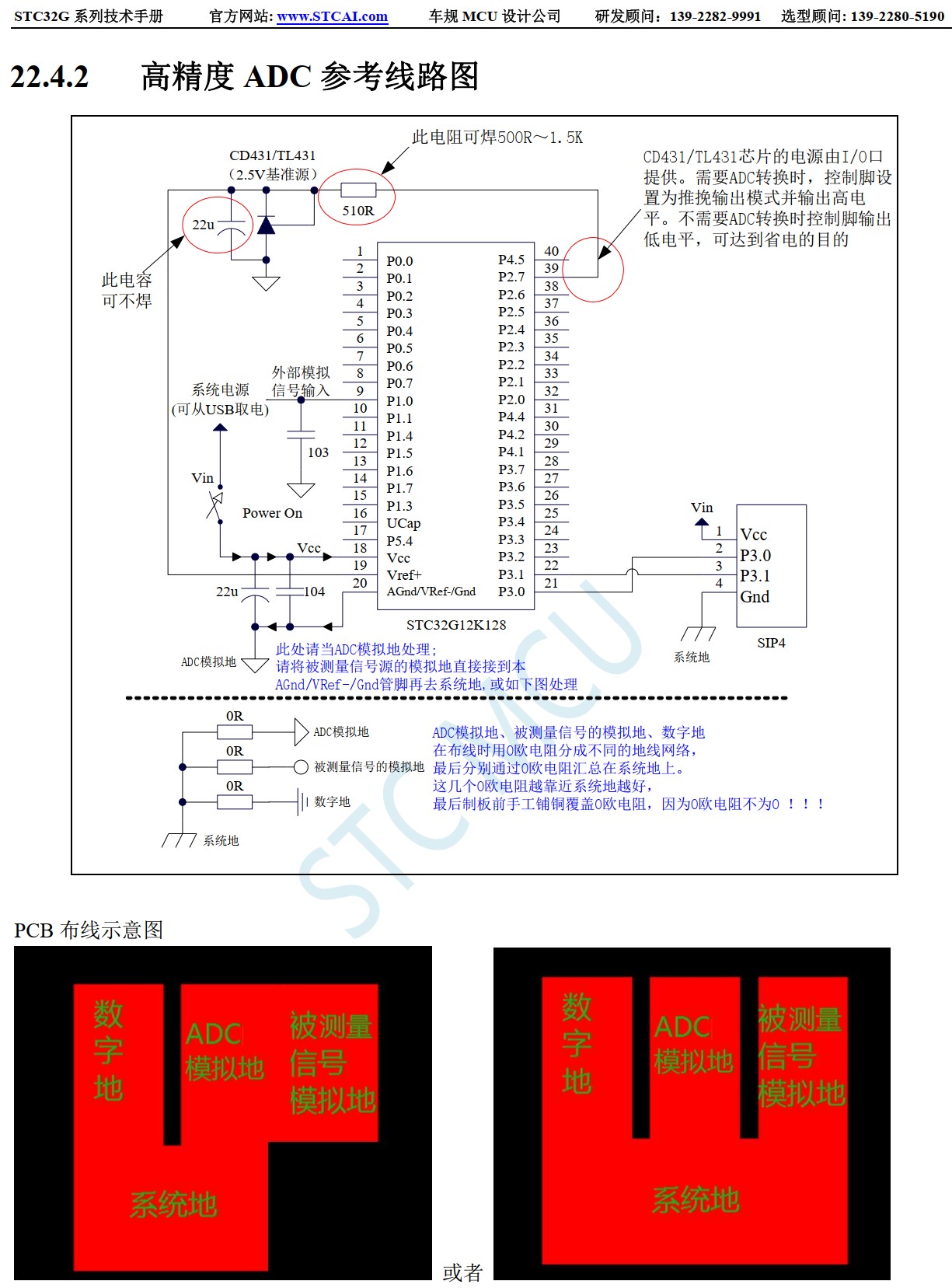

如使用ADC，则VREF、AVCC、AGND一定不能悬空，否则ADC无法正常工作
VREF建议范围为2.4V~VCC，更低的电压会损失精度，mV级小信号必须外接低失调轨到轨运放放大，不能直接连接单片机的ADC
省电模式建议所有IO设置为高阻（外部电路是高阻输入且不允许开路的除外），并关闭数字输入（否则作为输入的IO在外部电平变化或处于临界状态时会产生额外功耗）
省电模式作为输出的IO，为了外部电路抗干扰，设置为高或低电平也可，状态需要与外部电平保持一致，电位相等才不会有漏电流
（如外接其他芯片，需要根据其他芯片内部有无上下拉电阻设置，如外部芯片的IO为高阻输入模式，IO建议设置为更不易被干扰的状态）
（如IO（推挽模式）直接驱动N-MOS，为了防止上电瞬间意外导通一下（初始化前IO高阻），一般G极会接个10K~100K的下拉电阻，这种情况如需要进入省电模式还希望N-MOS抗干扰，IO就要设置为低电平）
省电模式如需外部32768晶振正常工作，晶振两个IO需要设置为高阻并关闭数字输入
