12C5204AD-35I-SOP20通道无响应异常

pmxe***

12C5204AD-35I-SOP20，异常描述：

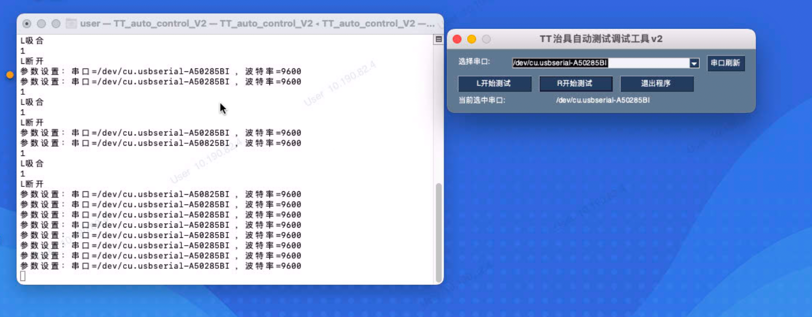

烧录程序后使用测试工具程序模拟使用测试时100%出现：
左（L）通道可以正常收发信号，
右（R）通道发送信号在提示波特率后无反应无回馈异常情况，

20%出行左右通道都无响应异常。异常板手动焊接更换新MCU后恢复正常。

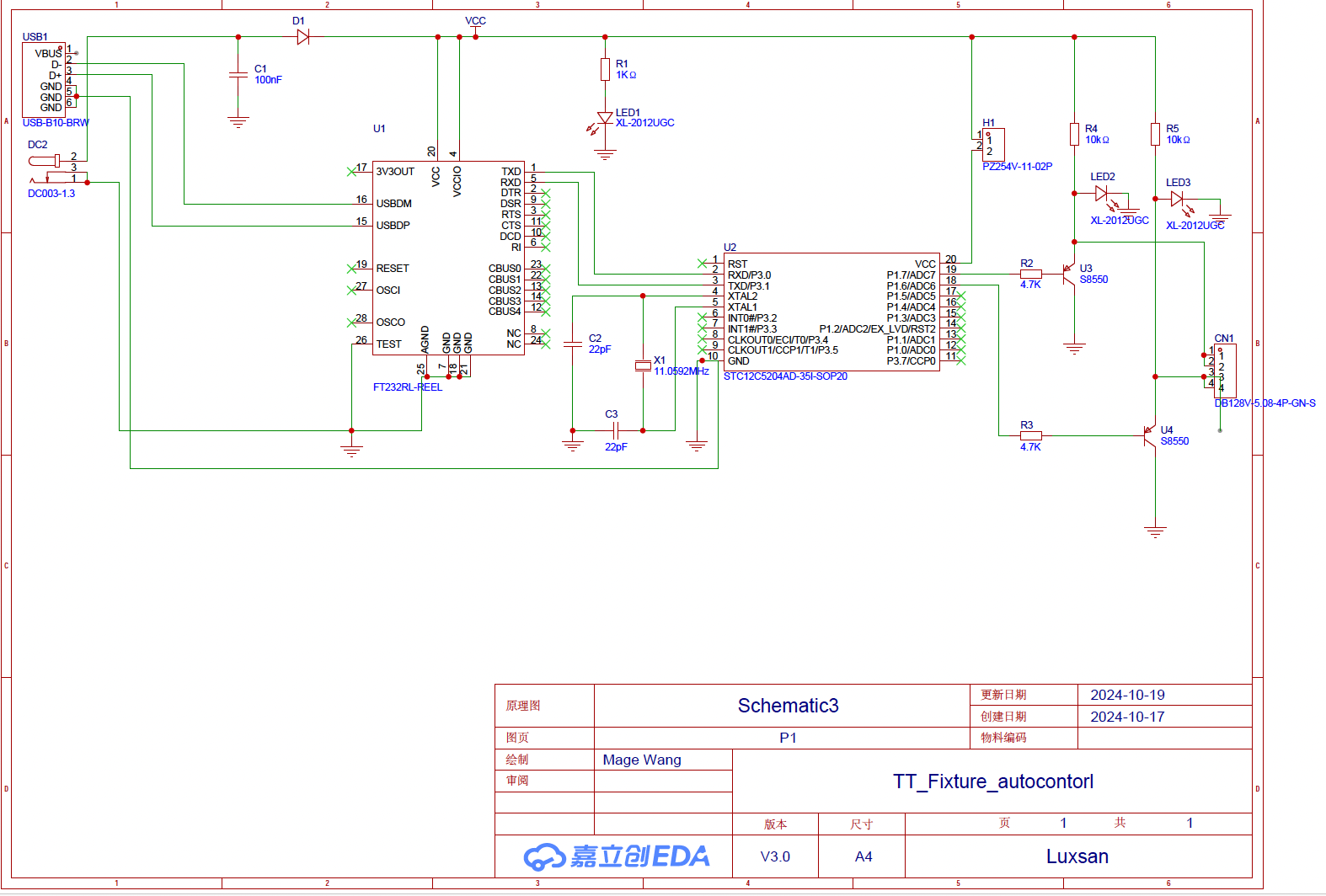

1.使用诊断工具模拟测试机台给控制板下指令，
控制MCU 18（R）和19（R）脚输出脉冲信号，
并且通过回馈闭合和断开来提示控制状态。

2.针对异常的MLB 手动焊接更换新的MCU后恢复正常。
不是第一次使用，软件都是一样的，之前正常使用，换新的MCU就好了。

这是同样的程序更换之前订单板子器件测试OK的视频，后续该如何排查？

erci***

问题描述有点乱
1.回馈闭合和断开，只是mcu程序内部状态机切换？还是外部CN1接了个检测器件？
2.上位机软件通过U1在和U2通讯？
L能反馈说明串口是通的，R通道即便gpio异常为什么会影响到正常的串口通讯呢。
提示波特率异常？上位机在反复重新打开串口？

3.换个串口工具直接和U2通讯？

erci***

另外在闭合什么东西？是否大电压超过Vgs,栅极击穿损坏了MCU？

pmxe***

erci*** 发表于 2025-6-13 11:39
另外在闭合什么东西？是否大电压超过Vgs,栅极击穿损坏了MCU？

闭合断开是我自己编的状态提示，我定义了19、18脚分别代表我要控制的治具左右通道。然后针对左右通道定义了2个flag。flag1代表我改变该引脚的电压输出状态， flag2代表我又恢复该引脚的电压状态跟默认一样。比如我的电路中，默认引脚持续输出的4.3伏电压， 当控制程序通过USB给了MCU flag信号后会改变输出引脚电压拉低到1左右，这个拉低会让 发射极和基极电势差超过0.7伏，会激活输出引脚通过保护电阻连接得PNP型三极管。使得集电极和发射极导通达到接地效果，从而拉低我端子连接的治具的自动测试侦测器的电压，激活自动测试。 5s后又会给MCU flag2信号， 使得引脚输出电压恢复到4.3伏。三极管基极电压恢复到4,3伏，跟发射极电压差小于0.7伏。三极管发射极和集电极截止断开。端子保持高电平。等待下一次操作。

pmxe***

erci*** 发表于 2025-6-13 11:39
另外在闭合什么东西？是否大电压超过Vgs,栅极击穿损坏了MCU？

4.3伏的附加电压会烧坏MCU吗?

erci***

VCC是多少V供电，无论3.3还是5V，这个4.3V貌似都不符合电气特性：

神***

1, USB转串口的发送脚一直在给 MCU供电，如何高稳定的 停电/上电-下载程序，请改设计
2，STC12C5204AD, 复位脚浮空，容易受干扰复位，请换管脚兼容的 STC12H1K16系列



https://www.stcaimcu.com/data/download/Datasheet/STC12H.pdf

pmxe***

erci*** 发表于 2025-6-16 09:51
VCC是多少V供电，无论3.3还是5V，这个4.3V貌似都不符合电气特性：

1.我刚用万用表量过了，我单独供电的DC是5V，经过D1二极管分压后到USB和MCU Vcc端都是4.3V， 4.3V也在厂家给出的工作正常电压范围(-0.3到5.5)内的。输出脚实测电压4.3伏。
2.为了排除干扰， 我的USB拿掉了Vbus供电， 用的是单独外接DC5v给整个电路供电的。USB芯片和MCU之间只有传数据的RX和TX连接，不存在USB给MCU长时间供电问题。
3.如果RST悬空有复位风险， 那为什么左路可以正常工作，右路有问题，干扰重置复位或者程式丢失应该是左右路都有问题呀

erci***

pmxe*** 发表于 2025-6-16 14:27
1.我刚用万用表量过了，我单独供电的DC是5V，经过D1二极管分压后到USB和MCU Vcc端都是4.3V， 4.3V也在厂 ...

1.我圈出的是IO相对VDD电压范围，不是供电范围
2.是否可确认CN1不接的情况下，软硬件工作正常，接了CN1后才异常
3.“端子连接的治具的自动测试侦测器的电压”是多少？
