8H8K64U使用LCM驱动ILI9341异常 | 可以了，TFT模块有个电阻调整后

kutw***

里面包含问卖家要的资料和完整工程

C_w***

37.2的这个例程，读取颜色是不是也有问题啊？

我测试的不成功，需要修改，不知道是不是个例

kutw***

erci*** 发表于 2025-6-10 22:07
你这个2.8V贴着下限呀....有个压降什么的不凉了，示波器测下电源稳不稳

我电源用的dcdc，焊好测量的时候是个2.85，现在我吧电压提升到3.39，问题依旧

erci***

kutw*** 发表于 2025-6-10 22:29
我电源用的dcdc，焊好测量的时候是个2.85，现在我吧电压提升到3.39，问题依旧，但是很奇怪的是，控制引脚 ...

dcdc去掉，换个直流电源怼上去看看？
或者上传完整原理图蹲一个硬件大哥帮你解答......

kutw***

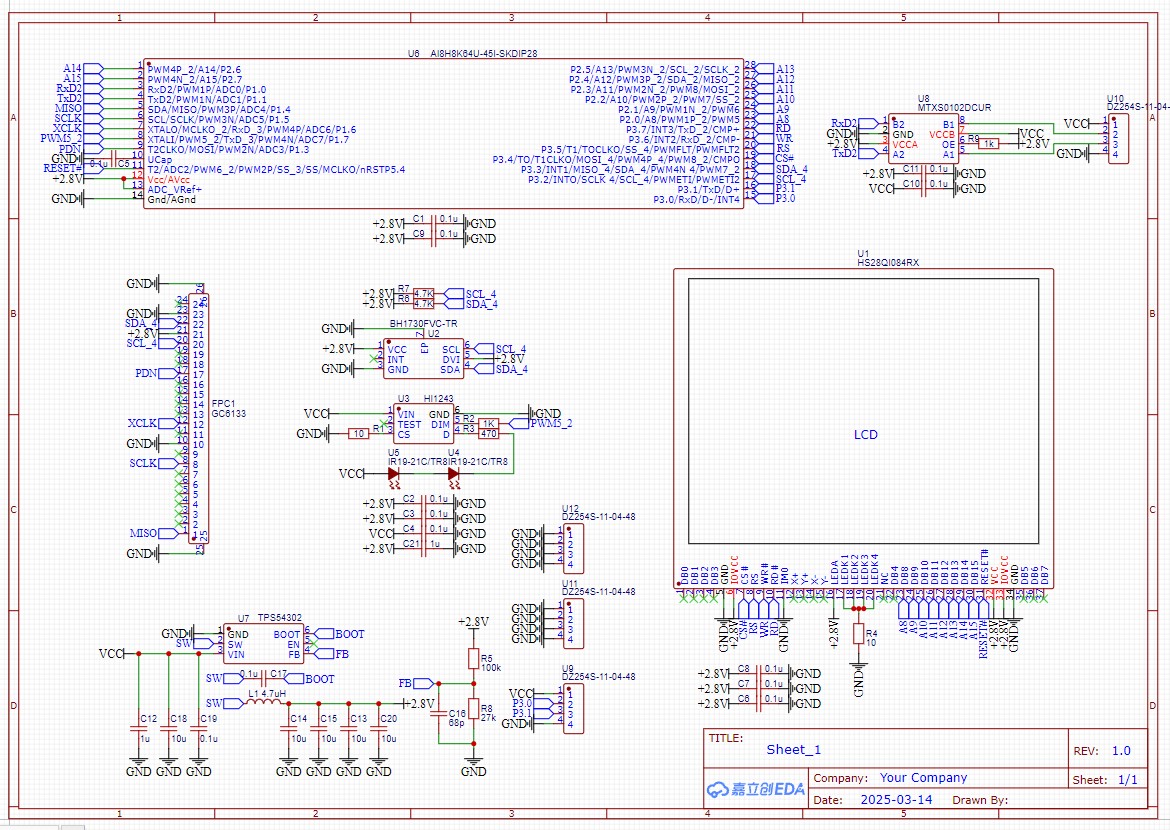

原理图有点乱，但也还是上传吧

kutw***

erci*** 发表于 2025-6-10 22:34
dcdc去掉，换个直流电源怼上去看看？
或者上传完整原理图蹲一个硬件大哥帮你解答......

翻了各种参考资料甚至按照推荐电路飞线短接，最后发现fpc上面有个特别可疑的电阻，换了一下，能用了（）

C_w***

u16 LCD_RD_DATA(void)
{
        u16 dat;

        LCM_CS = 0;
        LCMIFCR = 0x87;                //Enable interface, Read data
        while(!LCMIFSTA);
        LCMIFSTA = 0x00;
        LCM_CS = 1;
        dat = LCMIFDATL;

        return dat;
}

C_w***

u16 LCD_ReadPoint(u16 x,u16 y)
{
        u16 color;

        LCD_WR_REG(0x2A);
        LCD_WR_DATA_16Bit(x);
        LCD_WR_DATA_16Bit(x);
        LCD_WR_REG(0x2B);
        LCD_WR_DATA_16Bit(y);
        LCD_WR_DATA_16Bit(y);
        LCD_WR_REG(0x2E);

        P2M0=0x00;
        P2M1=0xff;
        color = LCD_RD_DATA_16Bit();
        P2M0=0xff;
        P2M1=0x00;

  return color;
}

kutw***

C_w*** 发表于 2025-6-11 00:38
u16 LCD_ReadPoint(u16 x,u16 y)
{
        u16 color;

以及我在更换完电阻调试时序的时候，我发现在通讯速率过快的情况下接收，下降沿数据并没有准备就绪，而上升沿刚好在数据时序中心，但是我测试发现单片机似乎是在下降沿保存的数据，我也不知道要如何修改

erci***

kutw*** 发表于 2025-6-11 08:57
以及我在更换完电阻调试时序的时候，我发现在通讯速率过快的情况下接收，下降沿数据并没有准备就绪，而上 ...

在RD上升沿保持T hold，这个时序和手册能对上吧
