STC32G144K246-视频级动画效果演示

乘风***

基于STC32G144K246实验箱:
3.2寸TFT彩屏-320*240, 视频级动画效果演示
=== QSPI - DMA - i8080 - 16位并行接口/TFT, P2P
=== QSPI直接读外部串行Flash的图片文字，W25Q128, 16M
         直接DMA送 i8080并行接口/TFT彩屏 显示
         外设直接送外设，解放 CPU 去做其他更重要的事

例子只使用了48M主频，QSPI时钟12M，还有很大提升空间

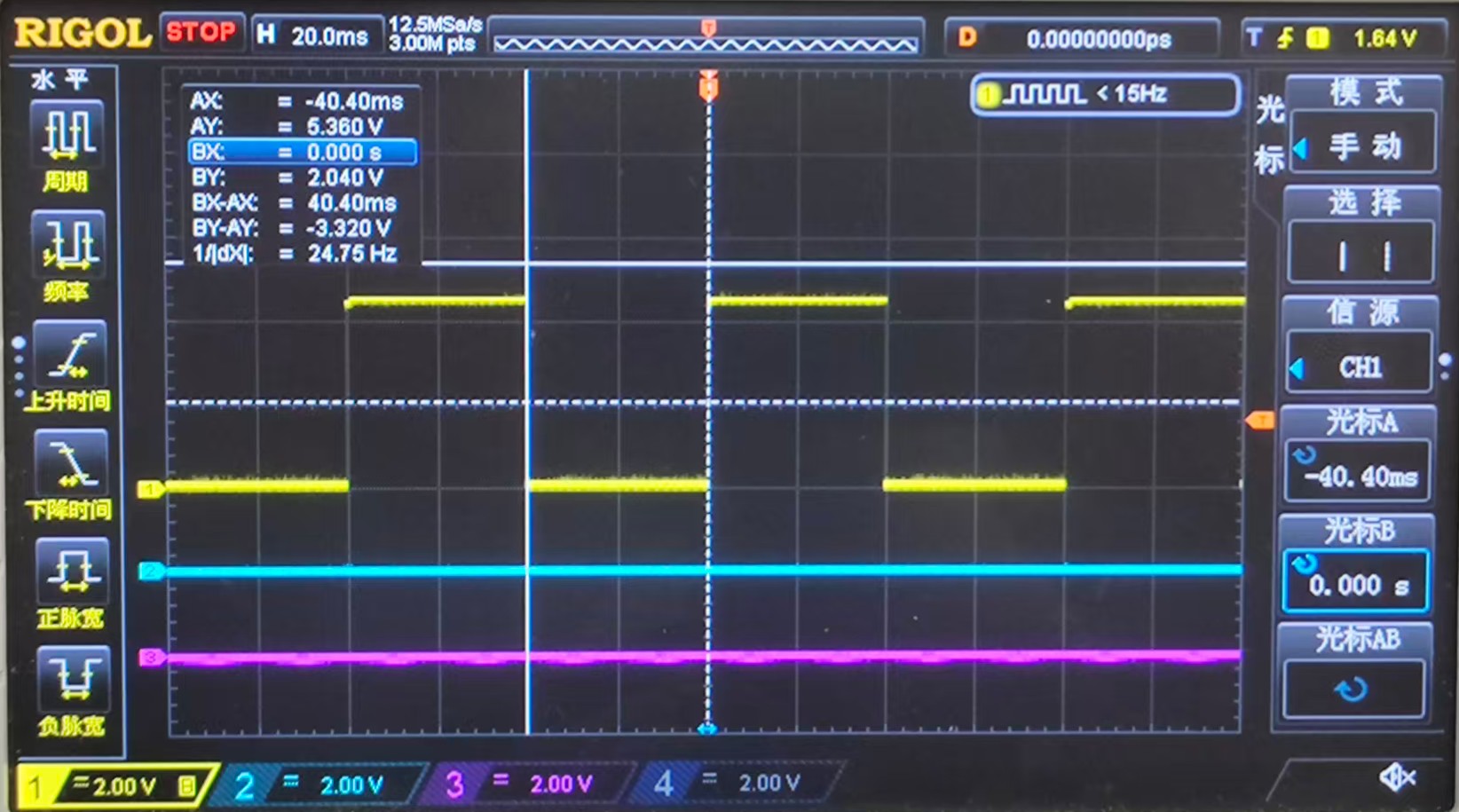

刷一帧画面时间32ms左右，30帧/秒


参考例子： QSPI-TFT_DMA_P2P外设到外设_显示视频级动画效果程序-ILI9341.zip (1001.28 KB, 下载次数: 16)

2025-9-24 19:02 上传

点击文件名下载附件

彩屏资料： 3.20”LCD-插接-40pin-ILI9341-ZJY320IT008.pdf (457.32 KB, 下载次数: 13)

2025-9-24 19:09 上传

点击文件名下载附件

erci***

QSPI--->SPI, P2P 刷屏, 释放 CPU 去做更重要的事：

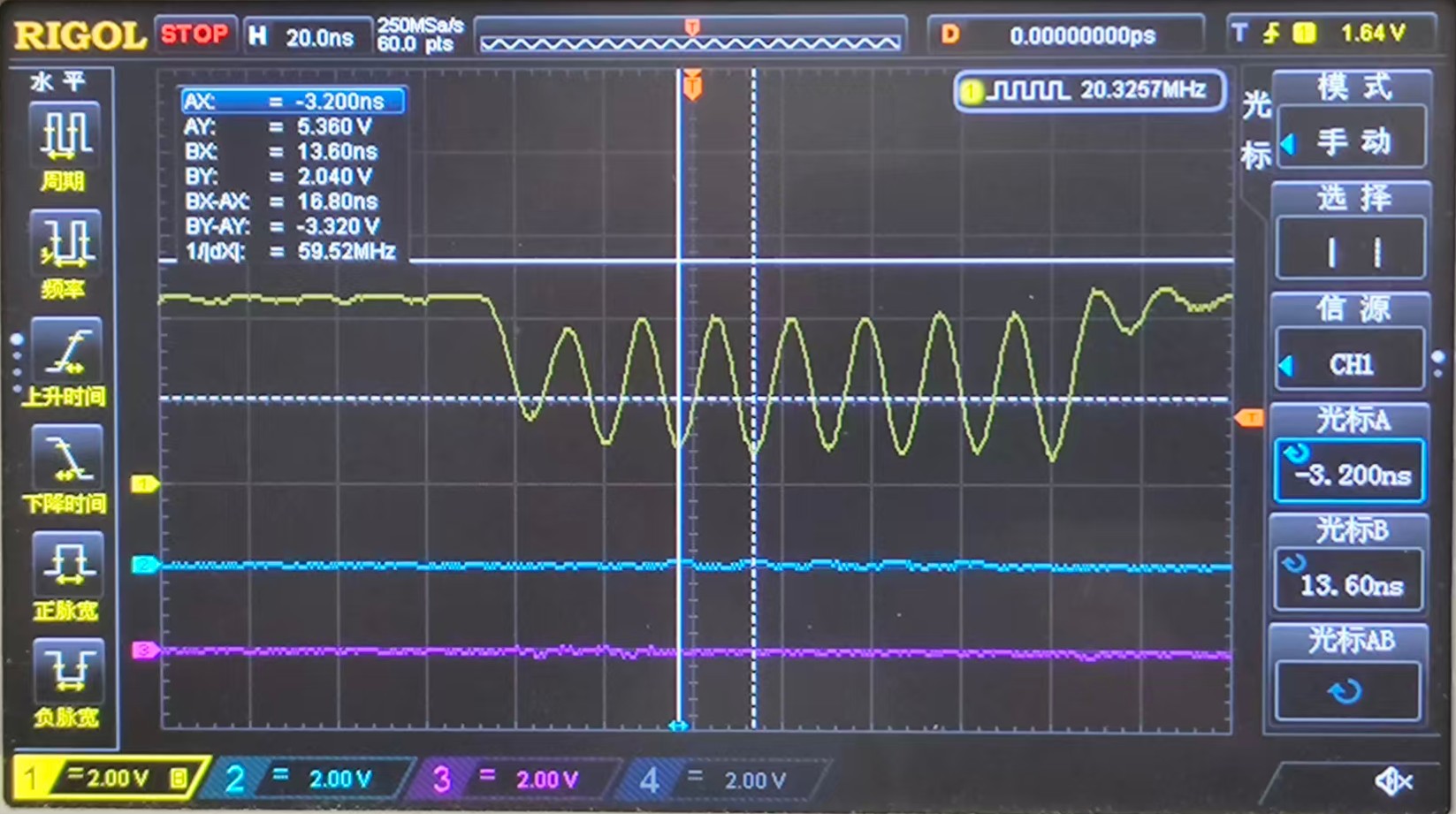

系统时钟@ 142MHz, QSPI@ 14.2MHz, SPI@ 71MHz
320*240，SPI接口TFT彩屏, 不是并口彩屏:

480*320，SPI接口TFT彩屏, 不是并口彩屏:

神***

STC32G144K246-LQFP100/64,  刷彩屏的能力
120MHz-CPU, 极限 140MHz
53MHz-I/O,
DAC + OP 已验证

AI8051U, 40MHz,  13.5MHz-I/O 速度，@3.3V
320*240, AI8051U 刷彩屏
==》 320*240*2 = 153,600;    28帧/S

480*320, AI8051U 刷彩屏
==》 480*320*2 = 307,200;    14帧/S

800*480, AI8051U 刷彩屏
==》 800*480*2 = 768,000;    5.6帧/S

STC32G144K246-LQFP100/64, 刷彩屏是AI8051U的4倍的速度
120MHz-CPU, 极限 140MHz
53MHz-I/O 速度,
===>刷彩屏是 AI8051U 4倍的速度

STC32G144K246-LQFP100/64, QSPI读FLASH, DMA 刷彩屏，4倍AI8051U的速度
320*240*2 = 153,600;    28帧/S * 4 = 112 帧/S;   改成 SPI 要除4 = 28 帧/S;
480*320*2 = 307,200;    14帧/S * 4 = 56 帧/S;     改成 SPI 要除4 = 14 帧/S;
800*480*2 = 768,000;    5.6帧/S * 4 = 22.4 帧/S; 改成 SPI 要除4 = 5.6 帧/S;

神***

DSP型 32位8051，真1T 8051，STC32G144K246, 9/1 已回
===144K SRAM, 246K Flash, 小名 Ai8052U
===LQFP100/64，【后期会有：LQFP48，QFN100/64】

征集发挥STC32G144K246性能的实验箱方案
===DSP+模拟大师，STC32G144K246-支持32位/8位8051指令，
         72 MHz ~ 120MHz
===TFPU【浮点+三角函数】@230MHz, PWM@230MHz，CAN-FD
===144K SRAM, 246K Flash, LQFP100/64/48
2组独立 真12位ADC；2组独立 12位DAC，2.8M/S 的速度,
4组独立运放 / PGA, 4组独立比较器
STC32G144K246的2个独立高速【12位DAC】直接在内部
===输出到 【内部运算放大器OPA输入 / PGA】，再输出
===或输出到【内部比较器】输入

USB 2.0，Full-Speed，16个双向端点，支持4种端点传输模式
2组 CAN-FD !!!  3组 Lin; 2组 I2S
DMA-P2P/外设直接到外设, DMA支持 :
        TFT-i8080/M6800接口, QSPI, 3组独立的SPI, 2组独立的I2C
        8组USART, 可分别支持异步串口UART或同步串口SPI
        2组独立的12位ADC；2组独立的12位DAC；
        24-通道, 6组周期不同高级16位PWM定时器：
        3 组 4 对互补PWM（PWMA/PWMC/PWME），方便控制 3组3相电机
        3 组 4 个单独PWM（PWMB/PWMD/PWMF）
T0/T1/T2/T3/T4, T5/T6/T7/T8, T9/T10, T11, T17/T18, 14个24位定时器
RTC-年/月/日/星期/时/分/秒 实时时钟

取消 I/O 口的 准双向口 模式，有 高阻输入 / 强推挽输出 / 开漏 模式
=== I/O 速度 在 53MHz 以上

https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

jw***

试验箱都出来了？

wan***

erci*** 发表于 2025-9-25 18:03
QSPI-SPI-P2P 刷屏：
系统时钟 142MHz,QSPI 14.2MHz,SPI 71MHz
320*240:

什么时候上市今天都9月25了

天***

搞摄像头啊 做行车记录仪

深山***

SPI FLASH内部的动画数据是怎么下载进去的？可以在线连接上位机修改FLASH里的内容吗？

21cns***

神*** 发表于 2025-9-25 11:59
DSP型 32位8051，真1T 8051，STC32G144K246, 9/1 已回
===144K SRAM, 246K Flash, 小名 Ai8052U
===LQFP1 ...

试验箱和开发板都出来了，太期待了，赶快上架积分商城吧。
还能联系区域经理获取吗？

乘风***

深山*** 发表于 2025-9-26 03:39
SPI FLASH内部的动画数据是怎么下载进去的？可以在线连接上位机修改FLASH里的内容吗？ ...

例子拉低P33脚上电，通过USB-CDC接口配合ISP软件“工具”菜单里的“串行Flash编程器”功能下载图片文件到Flash里：
