调试WS2812，灯珠闪亮，太难过了！

BeHa***

cn*** 发表于 2025-6-10 15:36
这个SPI驱动2812感觉有点鸡肋，CPU解放了似乎又没完全解放，还多占内存。
还是手动码代码模拟IO驱动等AI805 ...

如果使用的是8051U的话，试试HSSPI+DMA的组合。
指定PLL输出时钟为96MHz，然后通过HSCLKDIV、SPI_CLKDIV和SPCTL的组合乘积为30分频，使得最终SPI获取的时钟频率始终为3.2MHz。
不管mcu的频率如何变化，SPI外设获取的频率不受影响

BeHa***

21cns*** 发表于 2025-6-9 21:57
用逻辑分析仪抓一下第一颗2812输入、输出的时序就很容易发现问题所在了。初步猜测是你输出的时序问题。 ...

你好，用示波器观察到mcu重启后，MOSI针脚有持续760us时长的高电平时间。不知道是否跟这个有关系。

更新：
应用了第13楼的解决方法后，再次观测上电后MOSI针脚的输出，仍会有一段时间持续输出某种电平，不好描述是高还是低电平：电压幅值只有1.44V。但这已经不会影响第一颗灯珠了。

更新：
又查了这个灯珠的手册，所谓低电平最大值为0.3Vcc。恰好，1.44V < 0.3Vcc。可是这个情况也太危险了，差一点，配置为双向I/O的解决方法也不灵了。

BeHa***

完美，最终从GPIO配置上解决了这个上电后第一颗灯珠刺眼的问题！

具体来讲：将原本配置为推挽输出的MOSI，修改为准双向I/O，即可解决这个问题 :-)
再次感谢大家 ！

21cns***

BeHa*** 发表于 2025-6-10 16:12
你好，用示波器观察到mcu重启后，MOSI针脚有持续760us时长的高电平时间。不知道是否跟这个有关系。

更新 ...

是MOSI直连2812的IN吗？这之间有上拉、下拉电阻之类的连接吗？

BeHa***

21cns*** 发表于 2025-6-10 19:24
是MOSI直连2812的IN吗？这之间有上拉、下拉电阻之类的连接吗？

对，直连的。
没有配置任何上/下拉电阻

21cns***

还可以端口MOSI和第一颗2812的IN，单独测量一下到底是MCU的MOSI输出的某种电平，还是2812的IN影响的？

玩单片机最好能知其所以然。

BeHa***

21cns*** 发表于 2025-6-10 19:33
还可以端口MOSI和第一颗2812的IN，单独测量一下到底是MCU的MOSI输出的某种电平，还是2812的IN影响的？

玩 ...

老师儿，您好
将MOSI配置为推挽输出，并断开WS2812与MOSI的连接，再次测量，仍然能够观测到MOSI针脚，在mcu上电后有一段高电平持续时间。
所以，出现这种刺眼的情况，确系mcu的GPIO配置所致。

21cns***

BeHa*** 发表于 2025-6-10 19:57
老师儿，您好
将MOSI配置为推挽输出，并断开WS2812与MOSI的连接，再次测量，仍然能够观测到MOSI针脚，在m ...

断开后，准双向模式还输出异常电平吗？

MCU用的哪一款？用的哪个PIN？

BeHa***

21cns*** 发表于 2025-6-10 19:59
断开后，准双向模式还输出异常电平吗？

MCU用的哪一款？用的哪个PIN？

mcu： 8051U-32bit
MOSI：P1.5

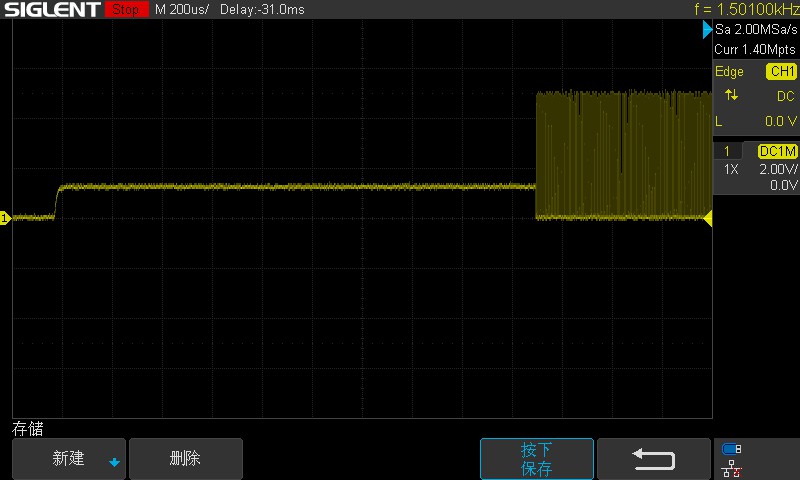

以下均为将MOSI配置为准双向I/O时的截图。
第一张，断开WS2812的IN与MOSI的连接测得的图像；
第二张，连接WS2812的IN与MOSI针脚测得的图像。

21cns***

BeHa*** 发表于 2025-6-10 20:13
mcu： 8051U-32bit
MOSI：P1.5
以下均为将MOSI配置为准双向I/O时的截图。

这么长时间的高电平肯定不正常，代码贴上来看看。
