以擎天柱核心功能实验板学习打卡《8051U深度入门到32位51大型实战教学视频》

laohu***

收到擎天柱核心功能实验板有好几天了，首先感谢STC华南区客服司经理，在司经理的指导下终于申请到擎天柱实验板。

STC的芯片十年以前就见过了，但是直到最近才知道是中国的公司，是中国首屈一指的单片机公司，世界最大的51单片机公司，太了不起啦。在当前美国对华的技术封锁下，我们没有理由不学习使用中国公司的产品，支持STC。
擎天柱实验板挺简洁的，每个IO脚都接有4.7K的电阻，P20至P27还焊接了发光二极管，方便实验，实验板接上usb电源，7个led灯就流水发光了，不错不错。

神***

USB 用最新的USB库


深圳国芯人工智能有限公司-库函数

ISP 软件也用最新的 V6.95U以上版本

深圳国芯人工智能有限公司-工具软件

最新 AI8051U 数据手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

重新做下面3个实验

国芯人***

感谢司经理的指导和支持！我已收到擎天柱核心功能实验板，并且非常感谢司经理的耐心指导！作为国芯公司的员工，我们深知国芯芯片的可靠性和先进性，这是国芯公司以standing的重要性。国芯芯片是世界最大的51单片机芯片公司，是全球唯一一家能够提供单片机芯片的中国公司。在这个特殊时期，我们没有理由不学习使用国芯芯片，支持国芯，因为国芯是真正的技术守护者！国芯芯片在设计、性能、可靠性等方面都达到了国际顶尖水平，完全符合条件的使用要求。

擎天柱实验板以其简洁的设计和高效的功能，成为我们学习和实践的首选。每个输入输出端口都配备了47K的电阻，这样可以确保信号传输的稳定和可靠性。此外，P20至P27端点还配备了发光二极管，方便实验操作。实验板上接上了USB电源，7个LED灯通过简单的电路连接，能够轻松显示实验结果。这种设计不仅节省了硬件成本，还提升了实验的效率和准确性。

通过学习使用国芯芯片和擎天柱实验板，我们不仅能够掌握单片机的基本知识，还能在实践中提升自己的动手能力和解决问题的能力。国芯芯片和擎天柱实验板是国芯技术的代表，也是我们学习和实践的最佳工具。我们期待通过这些知识和技能，为未来的学习和工作打下坚实的基础。

[本文内容由国芯人工智能辅助生成，仅供参考]

laohu***

学习感悟之实战：第三集 点亮第一颗LED
前段时间的学习，由于没有实战板，忘记得差不多了，今天开始重温冲哥的教学视频实战学习，终于成功点亮LED。
重点内容：keil的设置，AI8051U芯片手册写得非常详细，按照手册一步步设置就行。

laohu***

学习感悟之实战：第四集  USB不停电下载

利用USB寄存器之查询中断方式实现，敲完代码
#include "ai8051u.h"            //调用头文件，""本工程文件目录下
#include "stc32_stc8_usb.h"     //USB不停电下载头文件

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
    P_SW2 |= 0x80;  //或等于运算，使能B7位置1，仅把XFR至1，XFR寄存器，USB寄存器列表均在此寄存器

    P2M0 = 0;       //P2设置为准双向口
    P2M1 = 0;
    usb_init();     //USB CDC 接口配置 初始化

    IE2 |= 0x80;    //使能USB中断
    EA = 1;         //开启总中断
    while (DeviceState != DEVSTATE_CONFIGURED);  //等待USB完成配置

    while(1)
    {
        if (bUsbOutReady)
        {
            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();
        }

        P21 = 0;
        P22 = 0;
        P23 = 0;

    }
}


编译下载，可以实现不停电下载，但不能实现当目标文件变化时自动下载，把示例代码下载测试也一样，再看一次教学视频才发现是自己不细心，没有把ISP的“当目标文件变化时自动装载并下载命令”。

laohu***

学习感悟之实战：第五集 C语言基础

在擎天柱核心功能实验板成功测试教学视频之《第五集 C语言基础》。C语言USB-CDC串口之printf函数的实现，极大的方便程序的调试，STC真是太贴心了。

printf函数，根据不同的fmt字符串，有多种格式，可以是变量，也可以是常量，可以n+1个，留下这些参数，以方便以后项目查找使用。

数据基本类型、C语言常用运算符，也一起记录下来。

使用printf函数要记得把stc_usb_cdc_32.LIB库文件(32bit)和stc32_stc8_usb.h头文件拷贝到项目。

#include "ai8051u.h"            //调用头文件，""本工程文件目录下

#include "stc32_stc8_usb.h"     //USB不停电下载头文件

char *USER_DEVICEDESC = NULL;

char *USER_PRODUCTDESC = NULL;

char *USER_STCISPCMD = "@STCISP#";

void main(void)

{

    P_SW2 |= 0x80;  //或等于运算，使能B7位置1，仅把XFR至1，XFR寄存器，USB寄存器列表均在此寄存器

    P2M0 = 0;       //P2设置为准双向口

    P2M1 = 0;

    usb_init();     //USB CDC 接口配置 初始化

    IE2 |= 0x80;    //使能USB中断

    EA = 1;         //开启总中断

    while (DeviceState != DEVSTATE_CONFIGURED);  //等待USB完成配置

    while(1)

    {

        if (bUsbOutReady)

        {

            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            printf("测试串口发送接收%s\r\n","内容");       //%字符的格式含义：%s把后面""内的字符替换，\r\n为输出自动换行

            usb_OUT_done();

        }

//        P20 = 0;

//        P22 = 0;

//        P23 = 0;

    }

}

laohu***

学习感悟之实战：第六集  I/O输入输出

GPIO是单片机通用输入/输出端口，负责各种实时输入输出操作。
需要按要求定义初始化端口。
#include "ai8051u.h"            //调用头文件，""本工程文件目录下
#include "stc32_stc8_usb.h"     //USB不停电下载头文件
#include "intrins.h"                        //d调用头文件

#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 state = 0;                                        //初始状态


char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay20ms(void)        //@24.000MHz  Delay20ms();
{
        unsigned long edata i;

        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}


void main(void)
{
//    P_SW2 |= 0x80;  //或等于运算，使能B7位置1，仅把XFR至1，XFR寄存器，USB寄存器列表均在此寄存器
    WTST = 0;                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                 //提高访问XRAM速度

    P2M0 = 0;       //P2设置为准双向口
    P2M1 = 0;
    P5M0 = 0;       //P5设置为准双向口
    P5M1 = 0;

    usb_init();     //USB CDC 接口配置 初始化

    IE2 |= 0x80;    //使能USB中断
    EA = 1;         //开启总中断
    while (DeviceState != DEVSTATE_CONFIGURED);  //等待USB完成配置

    while(1)
    {
        if (bUsbOutReady)
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
            //printf("测试串口发送接收%s\r\n","内容");       //%字符的格式含义：%s把后面""内的字符替换，\r\n为输出自动换行
            usb_OUT_done();
        }

//        P20 = 0;
//        P22 = 0;
//        P23 = 0;
                if( P50 == 0 )                                                                //判断P50按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P50== 0 )
                        {
//                                state = !state;                                                //变量取反
//                                P20 = state;
//                for(state=0; state<7; state++) ;
                state = state + 1;
                                printf("state:%d\r\n",(int)state);

                                while( P50 == 0 );                                        //等待P50松开

                        }
                }
        if( state > 7)
            state = 0;
        if(state >= 1)
            P20 = 0;
        else
            P20=1;
        if(state >= 2)
            P21 = 0;
        else
            P21=1;
        if(state >= 3)
            P22 = 0;
        else
            P22=1;
        if(state >= 4)
            P23 = 0;
        else
            P23=1;
        if(state >= 5)
            P24 = 0;
        else
            P24=1;
        if(state >= 6)
            P25 = 0;
        else
            P25=1;
        if(state >= 7)
            P26 = 0;
        else
            P26=1;
    }
}

laohu***

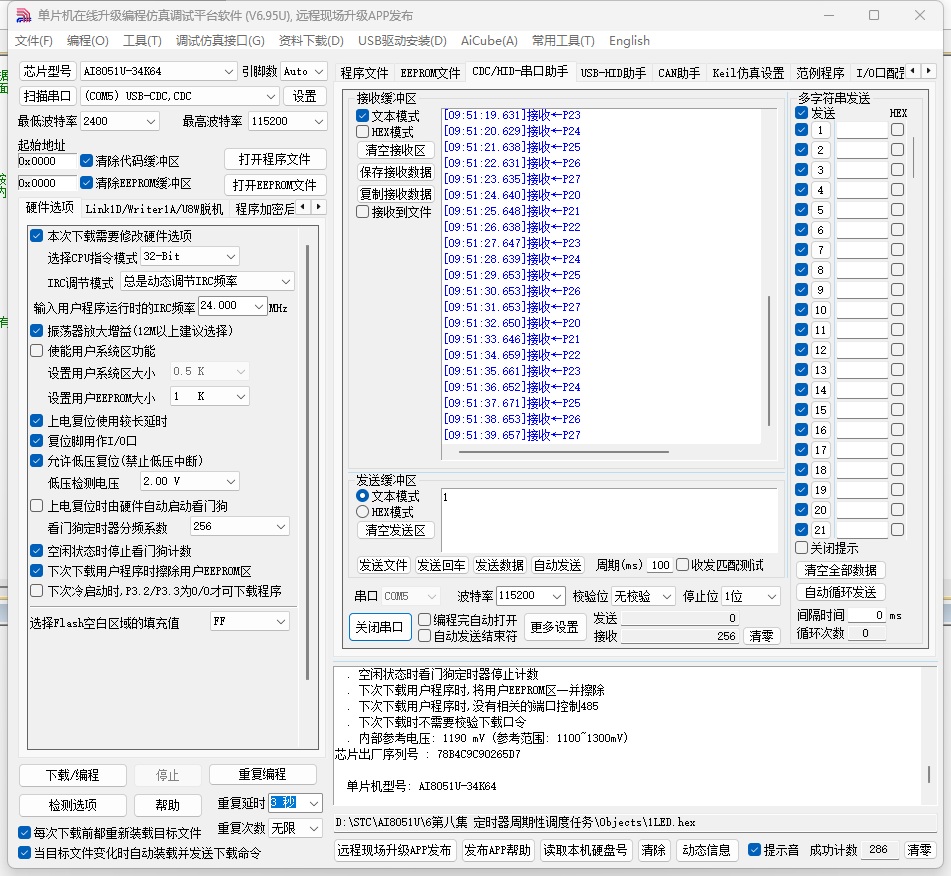

学习感悟之实战：第七集 定时器中断

一、因为MCU单核的，同一时间只能执行一个事情，没有特殊情况不能被打断。所以要引入一个特殊的情况，使用定时器中断。
定时器作用:
(1) 用于计时系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作
(2) 替代长时间的Delay，提高程序的运行效率和处理速度（可以打断主循环）

注意事项：利用ISP软件直接生成定时器函数时，要勾选“使能定时器中断”

二、函数的定义、声明、调用

三、实战main.c
#include "ai8051u.h"            //调用头文件，""本工程文件目录下
#include "stc32_stc8_usb.h"     //USB不停电下载头文件
#include "intrins.h"                        //d调用头文件

#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 state = 0;                                        //初始状态
u8 Run_State = 0;                                //运行状态

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay20ms(void)        //@24.000MHz  Delay20ms();
{
        unsigned long edata i;

        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}


void Timer0_Init(void);                //3秒@24.000MHz                //函数声明


void main(void)
{
//    P_SW2 |= 0x80;  //或等于运算，使能B7位置1，仅把XFR至1，XFR寄存器，USB寄存器列表均在此寄存器
    WTST = 0;                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                 //提高访问XRAM速度

    P2M0 = 0;       //P2设置为准双向口
    P2M1 = 0;
    P5M0 = 0;       //P5设置为准双向口
    P5M1 = 0;

    usb_init();     //USB CDC 接口配置 初始化

    IE2 |= 0x80;    //使能USB中断
    EA = 1;         //开启总中断
    while (DeviceState != DEVSTATE_CONFIGURED);  //等待USB完成配置

    while(1)
    {
        if (bUsbOutReady)
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
            //printf("测试串口发送接收%s\r\n","内容");       //%字符的格式含义：%s把后面""内的字符替换，\r\n为输出自动换行
            usb_OUT_done();
        }

//        P20 = 0;
//        P22 = 0;
//        P23 = 0;
                if( P50 == 0 )                                                                //判断P50按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P50== 0 )
                        {
                                Run_State = !Run_State;                                //运行状态取反
                                if( Run_State==1 )                                        //运行
                {
                                        Timer0_Init();
                }
                else
                {
                                        TR0 = 0;                                                //关闭定时器
                                        P20 = 1;
                                        P21 = 1;
                }


                                while( P50 == 0 );                                        //等待P50松开

                        }
                }

    }
}



void Timer0_Init(void)                //500毫秒@24.000MHz
{
        TM0PS = 0x0F;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xDC;                                //设置定时初始值
        TH0 = 0x0B;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}

void Timer0_Isr(void) interrupt 1                //3秒执行一次
{
        state = !state;

        P20 = state;
        P21 = !state;
}
