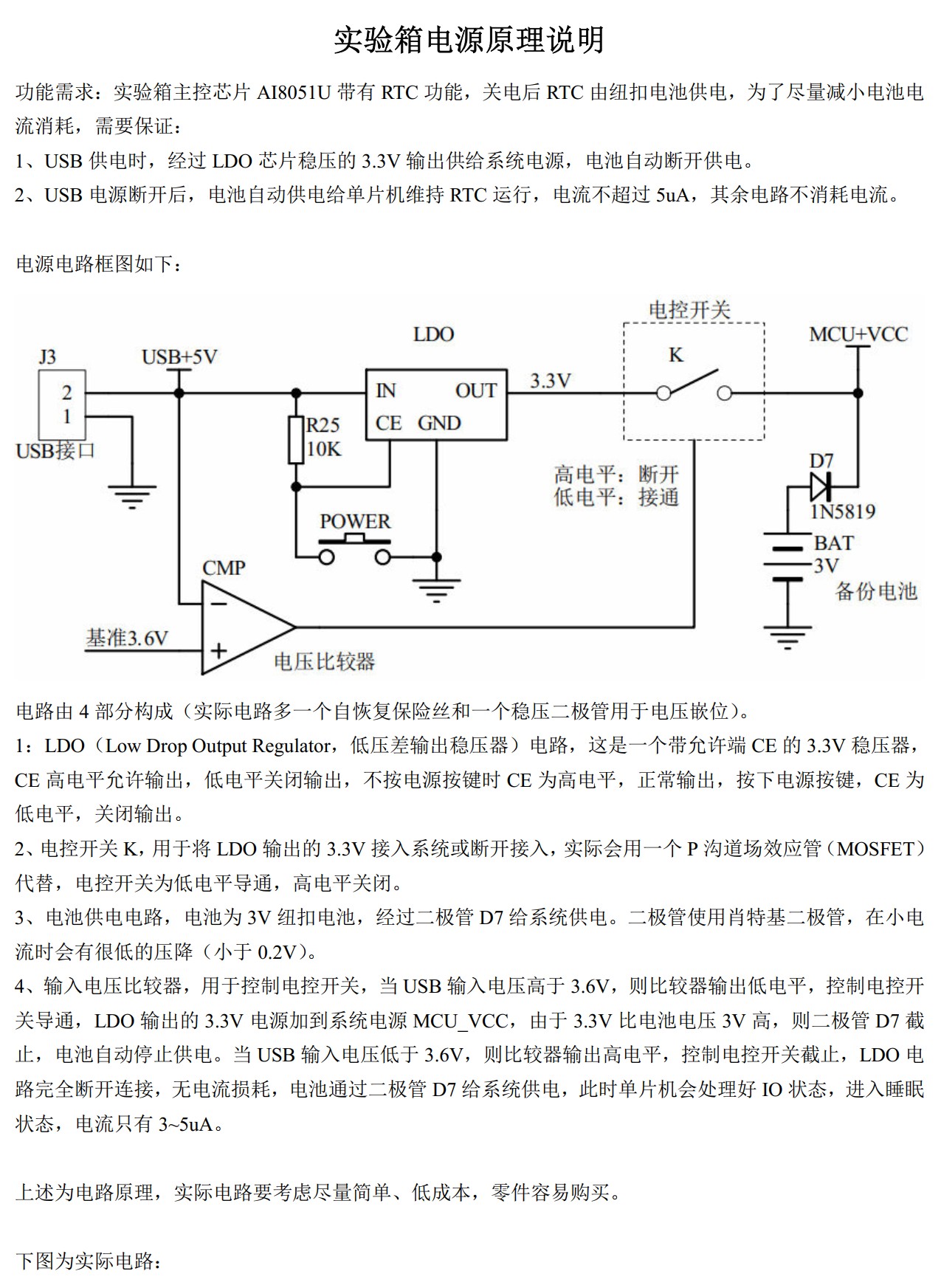

Ai8051U 实验箱电路图中的电源电路如何理解

davi*** · 发表于 2025-6-7 08:53:22

我怎么觉得实验性电路图中这个mos管S和D接反了呢？P-Mos管电流方向不应该是S->D吗？

神*** · 发表于 2025-6-8 15:20:52

so*** · 发表于 2025-6-7 09:54:51

电流方向错了，这是备用电池给芯片供电的也就是电路板中1220给MCU供电的吧。不是给电池方向供电。

Debu*** · 发表于 2025-6-7 12:28:14

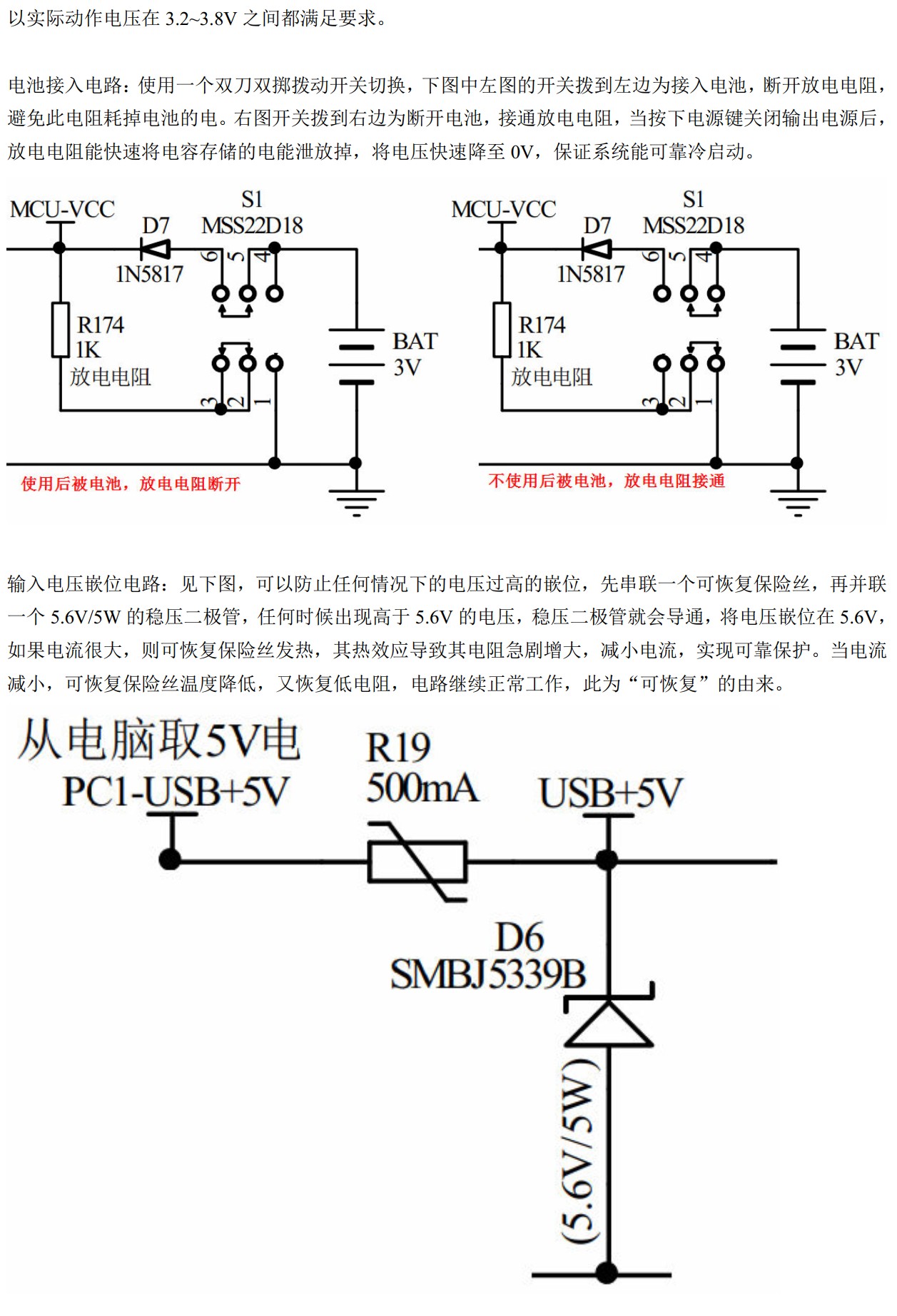

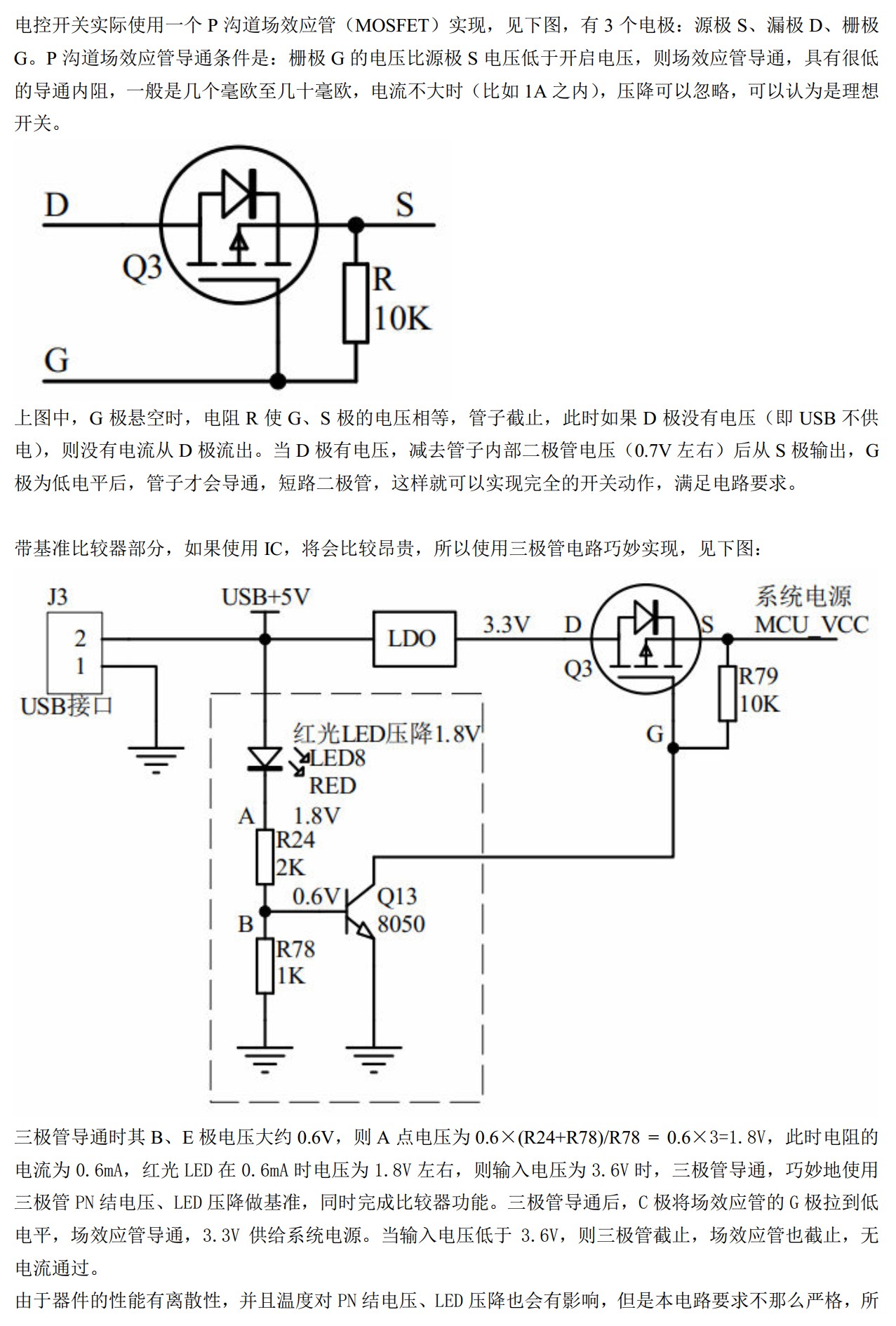

没反，否则电池会通过U3漏电，导通时降低压降而已，电流方向要么经过一个二极管，要么MOS导通，不会关断，MOS在这里作为降低压降的，不是开关

晓*** · 发表于 2025-6-8 09:28:42

只能说，这个电路原理图设计者的绘图习惯太差了，很多人包括本人在内还是习惯电流或者电位从上到下从左到右的习惯，而这个图不仔细看的话就会造成读图误解。

davi*** · 发表于 2025-6-8 12:59:39

Debu*** 发表于 2025-6-7 12:28
没反，否则电池会通过U3漏电，导通时降低压降而已，电流方向要么经过一个二极管，要么MOS导通，不会关断，M ...

谢谢指导.

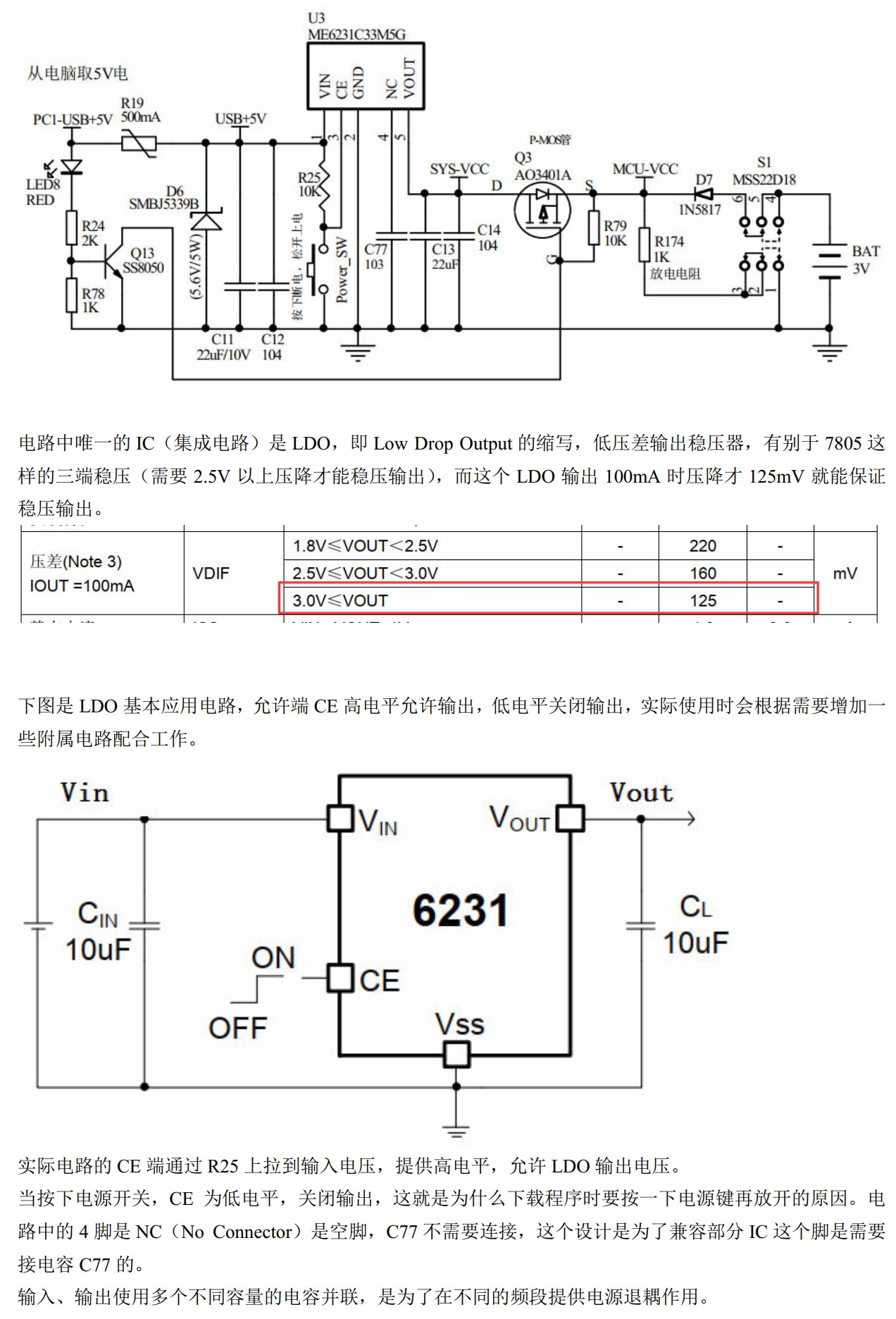

能说的详细一点吗？抛开电池不谈(不接电池)，usb电源是怎么给MCU-VCC供电的，图中USB+5V到MCU-VCC不是只有这么一条路径(USB+5V -> U3稳压器 -> SYS-VCC -> P-MOS -> MCU-VCC)吗？

Debu*** · 发表于 2025-6-8 15:37:01

davi*** 发表于 2025-6-8 12:59
谢谢指导.
能说的详细一点吗？抛开电池不谈(不接电池)，usb电源是怎么给MCU-VCC供电的，图中USB+5V到MCU-V ...

这部分电路就是为了电池不漏电和低压降的
抛开电池不谈，可以去掉Q13和Q3还有相关电阻

davi*** · 发表于 2025-6-8 17:39:07

神*** 发表于 2025-6-8 15:20

理解了，不按常理出牌啊
