8H4K64TLCD驱动LCD屏无法点亮，新手求助各位帅哥大神

blrs***

请问各位大佬，我是想把测的数据在LCD上面显示，但是显示模块始终显示不了。
（求助各位帮帮忙指点一下，万分感谢）
单片机型号是STC8H4K64TLCD

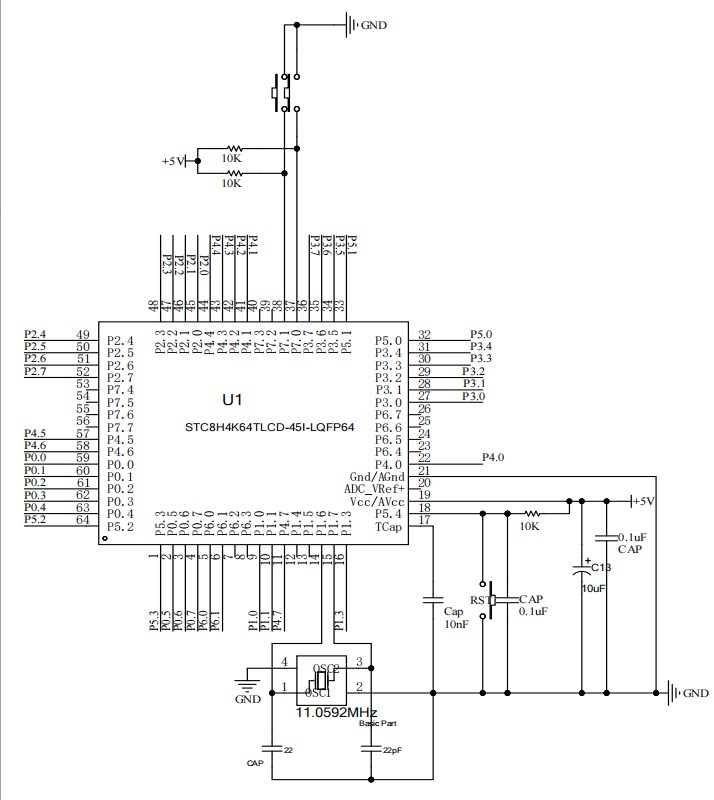

单片机连线

LCD屏幕用的是汉昇的HS12864B03，ks0107和ks0108
[url=]C2939935_LCD显示屏_HS1286 ...[/url]

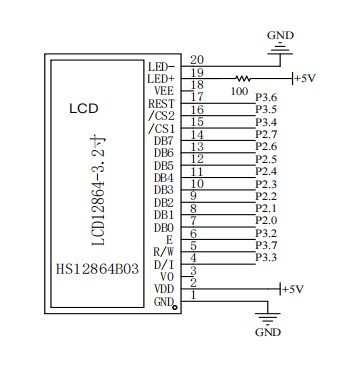

LCD屏连线

刚开始网上说是对比度的问题，我就在V0,VEE,GND加了电位器调电压。拿万用表测的V0电压。

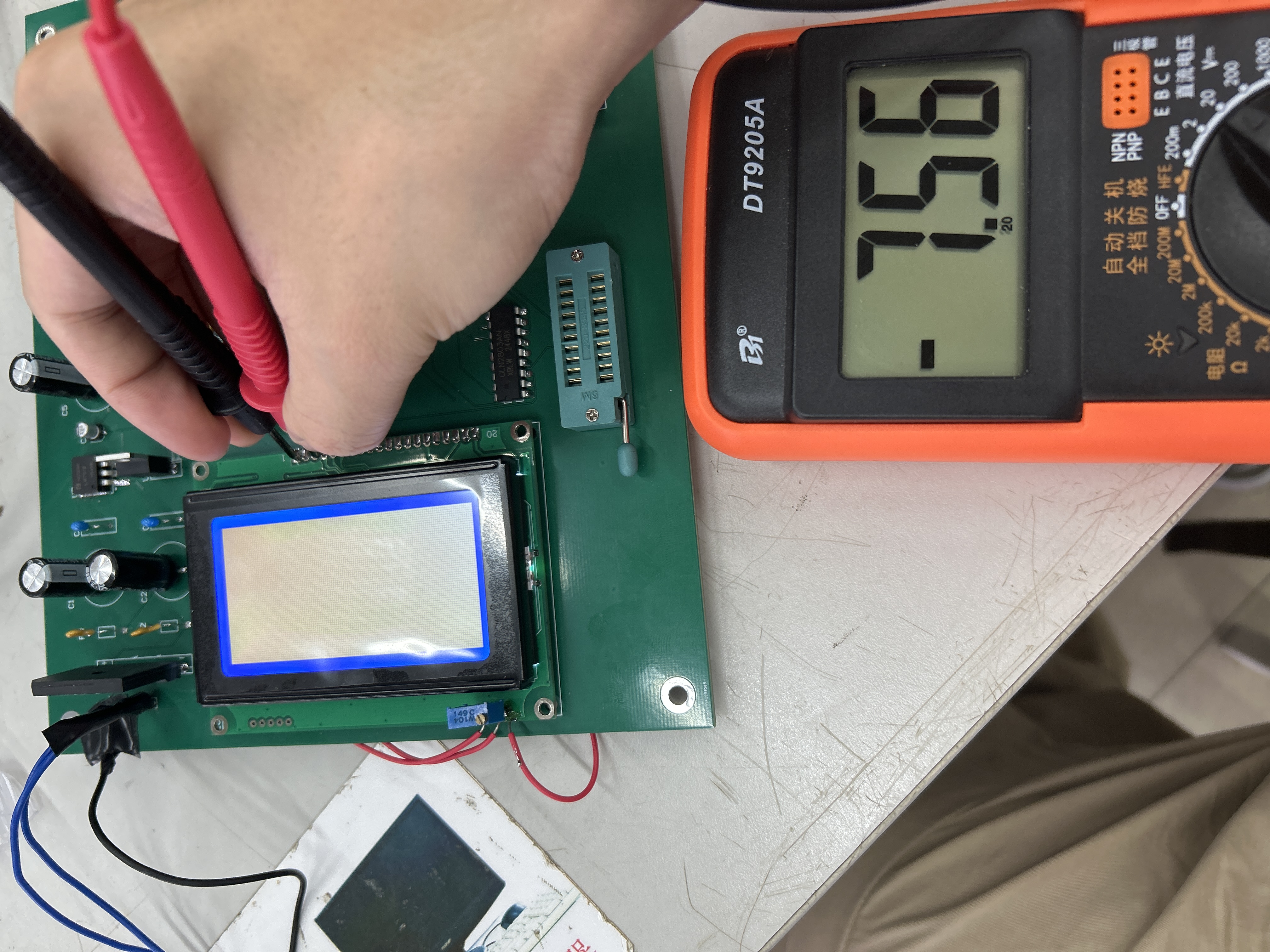

测的V0

没有调电位器之前

因为不怎么会，就把代码全部写到一起去了，是因为代码不对的原因吗。
我看网上说屏幕如果没有字库的话要用pctolcd2002取模，我又再代码里加了取的模。
代码倒是没有报错了，可是总感觉是代码的问题。
因为lcd接线这些都是对着连好的。实在是不知道该怎么去排查问题出在哪儿了，希望大神们能够帮忙看看，再次谢过

<blockquote>#include <STC8H.H>    // STC8H系列头文件
复制代码

blrs***

#include <STC8H.H>    // STC8H系列头文件
#include <intrins.h>   // 延时函数需要
#include <stdio.h>     // 用于sprintf函数
#include <math.h>      // log10函数需要
#define u8 unsigned char
#define u16 unsigned int
#define u32 unsigned long
// ------ 新增宏定义 ------
#define RELAY_PORT0 0   // 控制K1-K8的端口
#define RELAY_PORT4 1   // 控制K9-K16的端口
#define OPAMP_SINGLE 0  // 运放类型
#define OPAMP_DUAL   1
#define OPAMP_QUAD   2

// ADS1115 I2C地址（ADDR接地为0x48，接VCC为0x49）
#define ADS1115_ADDR 0x48
// LCD引脚定义
sbit LCD_E = P3^2;    // 使能信号
sbit LCD_DI = P3^3;   // 数据/指令选择
sbit LCD_CS1 = P3^4;  // 左半屏片选
sbit LCD_CS2 = P3^5;  // 右半屏片选
sbit LCD_RST = P3^6;  // 复位
sbit LCD_RW = P3^7;   // 读写选择

// 全局变量存储测量值（XDATA区）
xdata float Vos = 0.0f;
xdata float IB = 0.0f;
xdata float Vo1 = 0.0f;
xdata float Vo1_prime = 0.0f;
xdata float Aol = 0.0f;
xdata float PSRR = 0.0f;
xdata float VoMax = 0.0f;
// ------ 新增全局变量 ------
xdata u8 OpampType = 0; // 当前运放类型（默认单运放）
bit RST_Flag = 0;       // 复位标志
unsigned char code ASCII_FONT[95][16] = {
{0x00,0x00,0x00,0x00,0x00,0x00,0xF8,0x33,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",0*/
{0x00,0x00,0x10,0x00,0x0C,0x00,0x02,0x00,0x10,0x00,0x0C,0x00,0x02,0x00,0x00,0x00},/*""",1*/
{0x00,0x00,0x40,0x04,0xC0,0x3F,0x78,0x04,0x40,0x04,0xC0,0x3F,0x78,0x04,0x00,0x00},/*"#",2*/
{0x00,0x00,0x70,0x18,0x88,0x20,0x88,0x20,0xFC,0xFF,0x08,0x21,0x30,0x1E,0x00,0x00},/*"$",3*/
{0xF0,0x00,0x08,0x31,0xF0,0x0C,0x80,0x03,0x60,0x1E,0x18,0x21,0x00,0x1E,0x00,0x00},/*"%",4*/
{0x00,0x1E,0xF0,0x21,0x08,0x23,0x88,0x2C,0x70,0x19,0x00,0x27,0x00,0x21,0x00,0x10},/*"&",5*/
{0x00,0x00,0x12,0x00,0x0E,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"'",6*/
{0x00,0x00,0x00,0x00,0x00,0x00,0xE0,0x07,0x18,0x18,0x04,0x20,0x02,0x40,0x00,0x00},/*"(",7*/
{0x00,0x00,0x02,0x40,0x04,0x20,0x18,0x18,0xE0,0x07,0x00,0x00,0x00,0x00,0x00,0x00},/*")",8*/
{0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00},/*"*",9*/
{0x00,0x00,0x00,0x01,0x00,0x01,0x00,0x01,0xE0,0x0F,0x00,0x01,0x00,0x01,0x00,0x01},/*"+",10*/
{0x00,0x00,0x00,0x90,0x00,0x70,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*",",11*/
{0x00,0x00,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x00},/*"-",12*/
{0x00,0x00,0x00,0x30,0x00,0x30,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*".",13*/
{0x00,0x00,0x00,0x60,0x00,0x18,0x00,0x07,0xC0,0x00,0x38,0x00,0x04,0x00,0x00,0x00},/*"/",14*/
{0x00,0x00,0xE0,0x0F,0x10,0x10,0x08,0x20,0x08,0x20,0x10,0x10,0xE0,0x0F,0x00,0x00},/*"0",15*/
{0x00,0x00,0x00,0x00,0x10,0x20,0x10,0x20,0xF8,0x3F,0x00,0x20,0x00,0x20,0x00,0x00},/*"1",16*/
{0x00,0x00,0x70,0x30,0x08,0x28,0x08,0x24,0x08,0x22,0x08,0x21,0xF0,0x30,0x00,0x00},/*"2",17*/
{0x00,0x00,0x30,0x18,0x08,0x20,0x08,0x21,0x08,0x21,0x88,0x22,0x70,0x1C,0x00,0x00},/*"3",18*/
{0x00,0x00,0x00,0x06,0x80,0x05,0x40,0x24,0x30,0x24,0xF8,0x3F,0x00,0x24,0x00,0x24},/*"4",19*/
{0x00,0x00,0xF8,0x19,0x88,0x20,0x88,0x20,0x88,0x20,0x08,0x11,0x08,0x0E,0x00,0x00},/*"5",20*/
{0x00,0x00,0xE0,0x0F,0x10,0x11,0x88,0x20,0x88,0x20,0x90,0x20,0x00,0x1F,0x00,0x00},/*"6",21*/
{0x00,0x00,0x18,0x00,0x08,0x00,0x08,0x3E,0x88,0x01,0x68,0x00,0x18,0x00,0x00,0x00},/*"7",22*/
{0x00,0x00,0x70,0x1C,0x88,0x22,0x08,0x21,0x08,0x21,0x88,0x22,0x70,0x1C,0x00,0x00},/*"8",23*/
{0x00,0x00,0xF0,0x01,0x08,0x12,0x08,0x22,0x08,0x22,0x10,0x11,0xE0,0x0F,0x00,0x00},/*"9",24*/
{0x00,0x00,0x00,0x00,0x00,0x00,0xC0,0x30,0xC0,0x30,0x00,0x00,0x00,0x00,0x00,0x00},/*":",25*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xE0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*";",26*/
{0x00,0x00,0x00,0x01,0x80,0x02,0x40,0x04,0x20,0x08,0x10,0x10,0x08,0x20,0x00,0x00},/*"<",27*/
{0x00,0x00,0x40,0x02,0x40,0x02,0x40,0x02,0x40,0x02,0x40,0x02,0x40,0x02,0x00,0x00},/*"=",28*/
{0x00,0x00,0x08,0x20,0x10,0x10,0x20,0x08,0x40,0x04,0x80,0x02,0x00,0x01,0x00,0x00},/*">",29*/
{0x00,0x00,0x70,0x00,0x48,0x00,0x08,0x30,0x08,0x37,0x88,0x00,0x70,0x00,0x00,0x00},/*"?",30*/
{0xC0,0x07,0x30,0x18,0xC8,0x27,0x28,0x28,0xE8,0x2F,0x10,0x28,0xE0,0x17,0x00,0x00},/*"@",31*/
{0x00,0x20,0x00,0x3C,0xC0,0x23,0x38,0x02,0xE0,0x02,0x00,0x27,0x00,0x38,0x00,0x20},/*"A",32*/
{0x08,0x20,0xF8,0x3F,0x88,0x20,0x88,0x20,0x88,0x20,0x70,0x11,0x00,0x0E,0x00,0x00},/*"B",33*/
{0xC0,0x07,0x30,0x18,0x08,0x20,0x08,0x20,0x08,0x20,0x08,0x10,0x38,0x08,0x00,0x00},/*"C",34*/
{0x08,0x20,0xF8,0x3F,0x08,0x20,0x08,0x20,0x08,0x20,0x10,0x10,0xE0,0x0F,0x00,0x00},/*"D",35*/
{0x08,0x20,0xF8,0x3F,0x88,0x20,0x88,0x20,0xE8,0x23,0x08,0x20,0x10,0x18,0x00,0x00},/*"E",36*/
{0x08,0x20,0xF8,0x3F,0x88,0x20,0x88,0x00,0xE8,0x03,0x08,0x00,0x10,0x00,0x00,0x00},/*"F",37*/
{0xC0,0x07,0x30,0x18,0x08,0x20,0x08,0x20,0x08,0x22,0x38,0x1E,0x00,0x02,0x00,0x00},/*"G",38*/
{0x08,0x20,0xF8,0x3F,0x08,0x21,0x00,0x01,0x00,0x01,0x08,0x21,0xF8,0x3F,0x08,0x20},/*"H",39*/
{0x00,0x00,0x08,0x20,0x08,0x20,0xF8,0x3F,0x08,0x20,0x08,0x20,0x00,0x00,0x00,0x00},/*"I",40*/
{0x00,0xC0,0x00,0x80,0x08,0x80,0x08,0x80,0xF8,0x7F,0x08,0x00,0x08,0x00,0x00,0x00},/*"J",41*/
{0x08,0x20,0xF8,0x3F,0x88,0x20,0xC0,0x01,0x28,0x26,0x18,0x38,0x08,0x20,0x00,0x00},/*"K",42*/
{0x08,0x20,0xF8,0x3F,0x08,0x20,0x00,0x20,0x00,0x20,0x00,0x20,0x00,0x30,0x00,0x00},/*"L",43*/
{0x08,0x20,0xF8,0x3F,0xF8,0x01,0x00,0x3E,0xF8,0x01,0xF8,0x3F,0x08,0x20,0x00,0x00},/*"M",44*/
{0x08,0x20,0xF8,0x3F,0x30,0x20,0xC0,0x00,0x00,0x07,0x08,0x18,0xF8,0x3F,0x08,0x00},/*"N",45*/
{0xE0,0x0F,0x10,0x10,0x08,0x20,0x08,0x20,0x08,0x20,0x10,0x10,0xE0,0x0F,0x00,0x00},/*"O",46*/
{0x08,0x20,0xF8,0x3F,0x08,0x21,0x08,0x01,0x08,0x01,0x08,0x01,0xF0,0x00,0x00,0x00},/*"P",47*/
{0xE0,0x0F,0x10,0x10,0x08,0x28,0x08,0x28,0x08,0x30,0x10,0x50,0xE0,0x4F,0x00,0x00},/*"Q",48*/
{0x08,0x20,0xF8,0x3F,0x88,0x20,0x88,0x00,0x88,0x03,0x88,0x0C,0x70,0x30,0x00,0x20},/*"R",49*/
{0x00,0x00,0x70,0x38,0x88,0x20,0x08,0x21,0x08,0x21,0x08,0x22,0x38,0x1C,0x00,0x00},/*"S",50*/
{0x18,0x00,0x08,0x00,0x08,0x20,0xF8,0x3F,0x08,0x20,0x08,0x00,0x18,0x00,0x00,0x00},/*"T",51*/
{0x08,0x00,0xF8,0x1F,0x08,0x20,0x00,0x20,0x00,0x20,0x08,0x20,0xF8,0x1F,0x08,0x00},/*"U",52*/
{0x08,0x00,0x78,0x00,0x88,0x07,0x00,0x38,0x00,0x0E,0xC8,0x01,0x38,0x00,0x08,0x00},/*"V",53*/
{0x08,0x00,0xF8,0x03,0x00,0x3E,0xF8,0x01,0x00,0x3E,0xF8,0x03,0x08,0x00,0x00,0x00},/*"W",54*/
{0x08,0x20,0x18,0x30,0x68,0x2C,0x80,0x03,0x80,0x03,0x68,0x2C,0x18,0x30,0x08,0x20},/*"X",55*/
{0x08,0x00,0x38,0x00,0xC8,0x20,0x00,0x3F,0xC8,0x20,0x38,0x00,0x08,0x00,0x00,0x00},/*"Y",56*/
{0x10,0x20,0x08,0x38,0x08,0x26,0x08,0x21,0xC8,0x20,0x38,0x20,0x08,0x18,0x00,0x00},/*"Z",57*/
{0x00,0x00,0x00,0x00,0x00,0x00,0xFE,0x7F,0x02,0x40,0x02,0x40,0x02,0x40,0x00,0x00},/*"[",58*/
{0x00,0x00,0x04,0x00,0x38,0x00,0xC0,0x01,0x00,0x06,0x00,0x38,0x00,0xC0,0x00,0x00},/*"\",59*/
{0x00,0x00,0x02,0x40,0x02,0x40,0x02,0x40,0xFE,0x7F,0x00,0x00,0x00,0x00,0x00,0x00},/*"]",60*/
{0x00,0x00,0x00,0x00,0x04,0x00,0x02,0x00,0x02,0x00,0x04,0x00,0x00,0x00,0x00,0x00},/*"^",61*/
{0x00,0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0x80},/*"_",62*/
{0x00,0x00,0x02,0x00,0x02,0x00,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"`",63*/
{0x00,0x00,0x00,0x19,0x80,0x24,0x80,0x24,0x80,0x12,0x00,0x3F,0x00,0x20,0x00,0x00},/*"a",64*/
{0x10,0x00,0xF0,0x3F,0x00,0x11,0x80,0x20,0x80,0x20,0x00,0x11,0x00,0x0E,0x00,0x00},/*"b",65*/
{0x00,0x00,0x00,0x0E,0x00,0x11,0x80,0x20,0x80,0x20,0x80,0x20,0x00,0x11,0x00,0x00},/*"c",66*/
{0x00,0x00,0x00,0x1F,0x80,0x20,0x80,0x20,0x80,0x20,0x90,0x10,0xF0,0x3F,0x00,0x20},/*"d",67*/
{0x00,0x00,0x00,0x1F,0x80,0x24,0x80,0x24,0x80,0x24,0x80,0x24,0x00,0x17,0x00,0x00},/*"e",68*/
{0x00,0x00,0x80,0x20,0x80,0x20,0xE0,0x3F,0x90,0x20,0x90,0x20,0x20,0x00,0x00,0x00},/*"f",69*/
{0x00,0x00,0x00,0x6B,0x80,0x94,0x80,0x94,0x80,0x94,0x80,0x93,0x80,0x60,0x00,0x00},/*"g",70*/
{0x10,0x20,0xF0,0x3F,0x00,0x21,0x80,0x00,0x80,0x00,0x80,0x20,0x00,0x3F,0x00,0x20},/*"h",71*/
{0x00,0x00,0x80,0x20,0x98,0x20,0x98,0x3F,0x00,0x20,0x00,0x20,0x00,0x00,0x00,0x00},/*"i",72*/
{0x00,0x00,0x00,0xC0,0x00,0x80,0x80,0x80,0x98,0x80,0x98,0x7F,0x00,0x00,0x00,0x00},/*"j",73*/
{0x10,0x20,0xF0,0x3F,0x00,0x24,0x00,0x06,0x80,0x29,0x80,0x30,0x80,0x20,0x00,0x00},/*"k",74*/
{0x00,0x00,0x10,0x20,0x10,0x20,0xF8,0x3F,0x00,0x20,0x00,0x20,0x00,0x00,0x00,0x00},/*"l",75*/
{0x80,0x20,0x80,0x3F,0x80,0x20,0x80,0x00,0x80,0x3F,0x80,0x20,0x80,0x00,0x00,0x3F},/*"m",76*/
{0x80,0x20,0x80,0x3F,0x00,0x21,0x80,0x00,0x80,0x00,0x80,0x20,0x00,0x3F,0x00,0x20},/*"n",77*/
{0x00,0x00,0x00,0x1F,0x80,0x20,0x80,0x20,0x80,0x20,0x80,0x20,0x00,0x1F,0x00,0x00},/*"o",78*/
{0x80,0x80,0x80,0xFF,0x00,0x91,0x80,0x20,0x80,0x20,0x00,0x11,0x00,0x0E,0x00,0x00},/*"p",79*/
{0x00,0x00,0x00,0x0E,0x00,0x11,0x80,0x20,0x80,0x20,0x00,0x91,0x80,0xFF,0x00,0x80},/*"q",80*/
{0x80,0x20,0x80,0x20,0x80,0x3F,0x00,0x21,0x80,0x20,0x80,0x00,0x80,0x01,0x00,0x00},/*"r",81*/
{0x00,0x00,0x00,0x33,0x80,0x24,0x80,0x24,0x80,0x24,0x80,0x24,0x80,0x19,0x00,0x00},/*"s",82*/
{0x00,0x00,0x80,0x00,0x80,0x00,0xE0,0x1F,0x80,0x20,0x80,0x20,0x00,0x10,0x00,0x00},/*"t",83*/
{0x80,0x00,0x80,0x1F,0x00,0x20,0x00,0x20,0x00,0x20,0x80,0x10,0x80,0x3F,0x00,0x20},/*"u",84*/
{0x80,0x00,0x80,0x03,0x80,0x0C,0x00,0x30,0x80,0x0C,0x80,0x03,0x80,0x00,0x00,0x00},/*"v",85*/
{0x80,0x01,0x80,0x0E,0x00,0x30,0x80,0x0C,0x80,0x07,0x00,0x38,0x80,0x06,0x80,0x01},/*"w",86*/
{0x00,0x00,0x80,0x20,0x80,0x31,0x80,0x0E,0x00,0x2E,0x80,0x31,0x80,0x20,0x00,0x00},/*"x",87*/
{0x80,0x00,0x80,0x81,0x80,0x86,0x00,0x78,0x00,0x18,0x80,0x06,0x80,0x01,0x80,0x00},/*"y",88*/
{0x00,0x00,0x80,0x21,0x80,0x30,0x80,0x2C,0x80,0x22,0x80,0x21,0x80,0x30,0x00,0x00},/*"z",89*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0xFC,0x3E,0x02,0x40,0x02,0x40},/*"{",90*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00},/*"|",91*/
{0x02,0x40,0x02,0x40,0xFC,0x3E,0x00,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"}",92*/
{0x00,0x00,0x02,0x00,0x01,0x00,0x02,0x00,0x02,0x00,0x04,0x00,0x02,0x00,0x00,0x00},/*"~",93*/


};

/*********************
函数声明
*********************/
void Delay1ms(u16 n);
void I2C_Init();
void ADS1115_Write(u8 reg, u16 value);
u16 ADS1115_Read(u8 reg);
void LCD_WriteCmd(u8 cmd);
void LCD_Writevalue(u8 dat);
void LCD_Init();
void LCD_Clear();
void LCD_ShowStr(u8 x, u8 y, u8 *str);
void MeasureVos();
void MeasureIB();
void MeasureAol();
void MeasurePSRR();
void MeasureVoMax();
void DisplayResults();
void I2C_Ack(u8 ack);
u8 I2C_RecvByte(void);
void I2C_Start(void);
void I2C_Stop(void);
void I2C_SendByte(u8 dat);
void RelayControl(u8 port, u8 state);  // 修改继电器控制函数
void CheckButtons();                   // 新增按键检测函数

/*********************
主函数
*********************/
void main()
{
    // 初始化部分
        // 初始化时强制关闭所有继电器
    P0 = 0x00;
    P4 = 0x00;
            // 新增端口初始化
    P0M0 = 0xFF;  // P0推挽输出（驱动K1-K8）
    P0M1 = 0x00;
    P5M0 = 0x00;  // P5.4准双向（RST按键）
    P5M1 = 0x00;

    P4M0 = 0xFF;  // P4推挽输出模式（驱动继电器）
    P4M1 = 0x00;
    P7M0 = 0x00; // P7.0准双向（按键输入）
    P7M1 = 0x00;

    I2C_Init();   // 初始化I2C
    LCD_Init();   // 初始化LCD
    LCD_Clear();  // 清屏

    while(1)
    {
        CheckButtons(); // 新增按键检测

        if(RST_Flag) {  // 处理复位
            LCD_Clear();
            Vos = IB = Aol = PSRR = VoMax = 0;
            RelayControl(RELAY_PORT0, 0x00);
            RelayControl(RELAY_PORT4, 0x00);
            RST_Flag = 0;
        }

        // 原按键S1检测修改为复合功能
        if(P70 == 0)
        {
            Delay1ms(20);
            if(P70 == 0)
            {
                // 根据运放类型执行测试
                switch(OpampType) {
                    case OPAMP_SINGLE:
                MeasureVos();  // 单运放测试
                MeasureIB();
                MeasureAol();
                MeasurePSRR();
                MeasureVoMax();
                        break;
                    case OPAMP_DUAL:
                MeasureVos();
                MeasureIB();
                MeasureAol();
                MeasurePSRR();
                MeasureVoMax();// 双运放测试流程
                        break;
                    case OPAMP_QUAD:
                MeasureVos();
                MeasureIB();
                MeasureAol();
                MeasurePSRR();
                MeasureVoMax();// 四运放测试流程（需补充）
                        break;
                }
                DisplayResults();
                while(P70 == 0);
            }
        }
    }
}
/*********************
新增按键检测函数
*********************/
static bit S2_Last = 1;  // 移出函数外声明
static bit RST_Last = 1;

void CheckButtons()
{
    // 检测运放类型切换按键（S2）
    if(P71 == 0 && S2_Last) {
        Delay1ms(50);
        if(P71 == 0) {
            if(++OpampType > 2)
                                                        OpampType = 0;
            // 根据运放类型设置基础继电器
            switch(OpampType) {
                case OPAMP_SINGLE:
                    RelayControl(RELAY_PORT0, 0x01);
                    break;
                case OPAMP_DUAL:
                    RelayControl(RELAY_PORT0, 0x03);
                    break;
                case OPAMP_QUAD:
                    RelayControl(RELAY_PORT0, 0xFF);
                    break;
            }
        }
        while(P71 == 0);
    }
    S2_Last = P71;

    // 检测RST按键（P5.4）
    if(P54 == 0 && RST_Last) {
        Delay1ms(50);
        if(P54 == 0) RST_Flag = 1;
        while(P54 == 0);
    }
    RST_Last = P54;
}
/*********************
修改后的继电器控制函数
参数：port-0控制P0(K1-K8),1控制P4(K9-K16)
*********************/
void RelayControl(u8 port, u8 state) {
    if(port == RELAY_PORT0) {
        P0 = state;  // 控制K1-K8
    } else {
        P4 = state;  // 控制K9-K16
    }
    Delay1ms(200);   // 增加200ms延时，防止抖动
}
/*********************
测量Vos（状态1）
*********************/
void MeasureVos()
{
    // 状态1：闭合K9,K10,K14（P4.0, P4.1, P4.5）
    RelayControl(RELAY_PORT4, 0x23); // 二进制00100011（低8位）

    Delay1ms(1000); // 延时1秒

    // 读取AIN1（Vo1）电压
    ADS1115_Write(0x01, 0xD283); // 配置AIN1单端，4.096V量程
    Delay1ms(10);
    Vo1 = (float)ADS1115_Read(0x00) * 4.096 / 32768.0;

    // 计算Vos
    Vos = Vo1 / 501.0;

    // 继电器复位（全部断开）
    RelayControl(RELAY_PORT4, 0x00);
}

/*********************
测量IB（状态2）
*********************/
void MeasureIB()
{
    // 第一次测量：闭合K9,K14（P4.0, P4.5）
    RelayControl(RELAY_PORT4, 0x21); // 00100001
    Delay1ms(500);
    ADS1115_Write(0x01, 0xD283);
    Delay1ms(10);
    Vo1 = (float)ADS1115_Read(0x00) * 4.096 / 32768.0;

    // 第二次测量：闭合K10,K14（P4.1, P4.5）
    RelayControl(RELAY_PORT4, 0x22); // 00100010
    Delay1ms(500);
    ADS1115_Write(0x01, 0xD283);
    Delay1ms(10);
    Vo1_prime = (float)ADS1115_Read(0x00) * 4.096 / 32768.0;

    // 计算IB
    IB = (Vo1_prime - Vo1) / (2 * 50000.0 * 501.0); // 结果单位是安培

    // 继电器复位
    RelayControl(RELAY_PORT4, 0x00);
}
/*********************
状态3：测量开环增益Aol
*********************/
void MeasureAol()
{
    float vo1_aol, vo1_aol_prime;

    // 第一次测量：K9,10,13,14闭合（P4.0,1,4,5）
    RelayControl(RELAY_PORT4, 0x33); // 00110011
    Delay1ms(1000);     // 稳定时间
    ADS1115_Write(0x01, 0xD283); // 读取AIN1
    vo1_aol = (float)ADS1115_Read(0x00) * 4.096 / 32768.0;

    // 第二次测量：K9,10,13,14,15,16闭合（添加P4.6,7）
    RelayControl(RELAY_PORT4, 0xF3); // 11110011
    Delay1ms(1000);
    ADS1115_Write(0x01, 0xD283);
    vo1_aol_prime = (float)ADS1115_Read(0x00) * 4.096 / 32768.0;

    // 计算Aol（避免除零错误）
    if(fabs(vo1_aol_prime - vo1_aol) > 0.001) {
        Aol = 501.0 * 12.0 / (vo1_aol_prime - vo1_aol);
    }
else {
        Aol = 0;
    }

    RelayControl(RELAY_PORT4, 0x00); // 断开所有
}

/*********************
状态4：测量电源抑制比PSRR
*********************/
void MeasurePSRR()
{
    float vo1_psrr, vo1_psrr_prime;

    // 第一次测量：K9,10,13,14闭合（同状态3首次）
    RelayControl(RELAY_PORT4, 0x33);
    Delay1ms(1000);
    ADS1115_Write(0x01, 0xD283);
    vo1_psrr = (float)ADS1115_Read(0x00) * 4.096 / 32768.0;

    // 第二次测量：K9,10,11,12,13,14闭合（添加P4.2,3）
    RelayControl(RELAY_PORT4, 0x3F); // 00111111
    Delay1ms(1000);
    ADS1115_Write(0x01, 0xD283);
    vo1_psrr_prime = (float)ADS1115_Read(0x00) * 4.096 / 32768.0;

    // 计算PSRR（12-5=7V变化量）
    PSRR = (1.0/501.0) * (vo1_psrr - vo1_psrr_prime) / (2.0 * 7.0);

    RelayControl(RELAY_PORT4, 0x00);
}

/*********************
状态5：测量VoMax
*********************/
void MeasureVoMax()
{
    // 闭合K9,10,13,14,15,16（同状态3第二次）
    RelayControl(RELAY_PORT4, 0xF3);
    Delay1ms(1000);

    // 读取AIN3（Vo2）
    ADS1115_Write(0x01, 0xE283); // 配置AIN3单端
    VoMax = (float)ADS1115_Read(0x00) * 4.096 / 32768.0;

    RelayControl(RELAY_PORT4, 0x00);
}

/*********************
I2C初始化
*********************/
void I2C_Init() {
    // STC8H的I2C配置（使用官方推荐配置）

    I2CMSST = 0xFF; // 延长SCL高电平时间（进一步降速）

    I2CCFG = 0xE0;  // 使能I2C，时钟分频
    I2CMSAUX = 0x00;
    I2CMSCR = 0x00;// 主模式控制寄存器初始化

    // 配置P1.0和P1.1为开漏模式
    P1M0 &= ~0x03;  // P1.0/P1.1开漏
    P1M1 |= 0x03;
          P1PU |= 0x03;   // 启用P1.0和P1.1的内部弱上拉（关键修改！）

}
/*********************
ADS1115写寄存器
*********************/
void ADS1115_Write(u8 reg, u16 value)
{
    I2C_Start();
    I2C_SendByte(ADS1115_ADDR<<1); // 写操作
    I2C_SendByte(reg);
    I2C_SendByte(value >> 8);     // 高字节
    I2C_SendByte(value & 0xFF);   // 低字节
    I2C_Stop();
}

/*********************
ADS1115读寄存器
*********************/
u16 ADS1115_Read(u8 reg)
{
    u16 result;
    I2C_Start();
    I2C_SendByte(ADS1115_ADDR<<1); // 写操作
    I2C_SendByte(reg);
    I2C_Start();
    I2C_SendByte((ADS1115_ADDR<<1)|1); // 读操作
    result = I2C_RecvByte() << 8;
    I2C_Ack(1);
    result |= I2C_RecvByte();
    I2C_Ack(0);
    I2C_Stop();
    return result;
}
/*********************
LCD显示字符串函数
参数：x-列坐标(0-127), y-行坐标(0-7), str-字符串
*********************/
void LCD_ShowStr(u8 x, u8 y, u8 *str) {
    u8 page = y / 8;    // 计算页地址
    u8 col = x % 64;    // 列地址(每半屏64列)

    // 选择左/右半屏
    if(x < 64) {
        LCD_CS1 = 0;
        LCD_CS2 = 1;
    } else {
        LCD_CS1 = 1;
        LCD_CS2 = 0;
        col = x - 64;   // 右半屏列地址
    }

    // 设置地址
    LCD_WriteCmd(0xB8 | page); // 页地址
    LCD_WriteCmd(0x40 | col);  // 列地址

    // 写入字符串数据
    while(*str) {
        LCD_Writevalue(*str++);
    }
}
/*********************
LCD基础函数
*********************/

void LCD_WriteCmd(u8 cmd) {
    LCD_DI = 0;   // 命令模式
    LCD_RW = 0;   // 写操作
    P2 = cmd;     // 命令数据
    LCD_E = 1;
    Delay1ms(1);  // 增加延时确保脉冲宽度
    LCD_E = 0;
    Delay1ms(1);
}
void LCD_Writevalue(u8 dat)
{
    LCD_DI = 1;   // 数据模式
    LCD_RW = 0;
    P2 = dat;
    LCD_E = 1;
    Delay1ms(1);  // 增加延时确保脉冲宽度
    LCD_E = 0;
    Delay1ms(1);
}

void LCD_Init() {
    LCD_RST = 0;
    Delay1ms(100);
    LCD_RST = 1;
    LCD_CS1 = 1;
    LCD_CS2 = 1;

    // 初始化指令序列
    LCD_WriteCmd(0x3F);    // 显示开
    LCD_WriteCmd(0xC0);    // 起始行设为第0行
    LCD_WriteCmd(0xB8 | 0); // 设置页地址为0（第一页）
    LCD_WriteCmd(0x40 | 0); // 设置列地址为0
          LCD_Clear();         // 清屏
}
void LCD_Clear()
{
    u16 i;
    LCD_CS1 = 0; LCD_CS2 = 1; // 清左半屏
    for(i=0; i<512; i++) LCD_Writevalue(0x00);
    LCD_CS1 = 1; LCD_CS2 = 0; // 清右半屏
    for(i=0; i<512; i++) LCD_Writevalue(0x00);
    LCD_CS1 = 1; LCD_CS2 = 1;
}

/*********************
显示测量结果
*********************/
void DisplayResults()
{
    char buf[32];
    const char *OpampTypeStr[] = {"Single"," Dual "," Quad "};

    // 显示运放类型
    sprintf(buf, "OP:%s", OpampTypeStr[OpampType]);
    LCD_ShowStr(64, 6, buf);


    // 第一列显示主要参数
          // 统一显示格式模板：
    // %[占位][宽度][.精度][单位]
    // Vos显示为mV，保留3位小数
    sprintf(buf, "Vos:%7.3fmV", Vos*1000);
    LCD_ShowStr(0, 0, buf);

    // IB显示为nA，保留2位小数
    sprintf(buf, "IB:%8.2fnA", IB*1e9);
    LCD_ShowStr(0, 1, buf);
    // Aol显示为dB，保留1位小数
    sprintf(buf, "Aol:%7.1fdB", 20*log10(fabs(Aol)));
    LCD_ShowStr(0, 2, buf);
    // PSRR显示为dB，保留1位小数
    sprintf(buf, "PSRR:%6.1fdB", 20*log10(fabs(PSRR)));
    LCD_ShowStr(0, 3, buf);

    // VoMax显示为V，保留3位小数
    sprintf(buf, "VoMax:%6.3fV", VoMax);
    LCD_ShowStr(0, 4, buf);

    // 第二列显示原始电压（右半屏）
    // 调整X坐标为64（假设12864屏分左右半屏）
    sprintf(buf, "Vo1:%6.3fV", Vo1);
    LCD_ShowStr(64, 0, buf);

    sprintf(buf, "Vo1':%5.3fV", Vo1_prime);
    LCD_ShowStr(64, 1, buf);
    }

/*********************
通用延时函数
*********************/
void Delay1ms(u16 n)
{
    u16 i,j;
    for(i=n; i>0; i--)
        for(j=830; j>0; j--);
}

Debu***

只用过ST7920、AIP31020（兼容）有字库的12864
KS0108是无字库的，看程序中也是有字库相关程序的，应该没有用错型号的问题，手头没有KS0108测试
建议先用逻辑分析仪测量一下接口处是否有信号，先判断一下是否是软件的问题
初始化时序要严格按照数据手册编写，注意复位和延时，太快的速度会导致初始化异常
没看到打开EAXFR，初始化先打开EAXFR
新手必读：
https://www.stcaimcu.com/thread-16535-1-1.html
ST7920、AIP31020（兼容）串口程序：
https://www.stcaimcu.com/thread-5660-1-1.html
ST7920、AIP31020（兼容）并口程序：

#define                Bus_12864                P2
#define                LCD12864_RST        P03
#define         LCD12864_PSB        P04
#define         LCD12864_E                P05
#define         LCD12864_RW                P06
#define         LCD12864_RS                P07
#define                Command                                                                                        0
#define                Data                                                                                        1
#define                Setting_Basic_Instruction_Set                                        0x30
#define                Setting_Extended_Instruction_Set_Drawing_Off        0x34
#define                Setting_Extended_Instruction_Set_Drawing_On                0x36
#define                Clear_Display                                                                        0x01
#define                Entry_Mode_Cursor_Left                                                        0x04
#define                Entry_Mode_Entire_Right                                                        0x05
#define                Entry_Mode_Cursor_Right                                                        0x06
#define                Entry_Mode_Entire_Left                                                        0x07
#define                Display_Off                                                                                0x08
#define                Display_On_Cursor_Off_Inverse_Off                                0x0c
#define                Display_On_Cursor_Off_Inverse_On                                0x0d
#define                Display_On_Cursor_On_Inverse_Off                                0x0e
#define                Display_On_Cursor_On_Inverse_On                                        0x0f
#define                Cursor_Move_Left                                                                0x10
#define                Cursor_Move_Right                                                                0x14
#define                Display_Move_Left                                                                0x18
#define                Display_Move_Right                                                                0x1c
复制代码

/*----------------------------清空GDRAM----------------------------*/
void Clear_GDRAM(void)
{
        unsigned char i,j,k;
        LCD12864_Write(Setting_Extended_Instruction_Set_Drawing_Off,Command);
        k=0x80;
        for(i=0;i<32;i++)
        {
                LCD12864_Write(k++,Command);
                LCD12864_Write(0x80,Command);
                for(j=0;j<16;j++)
                {
                        LCD12864_Write(0x00,Data);
                }
        }
        k=0x80;
        for(i=0;i<32;i++)
        {
                LCD12864_Write(k++,Command);
                LCD12864_Write(0x88,Command);
                for(j=0;j<16;j++)
                {
                        LCD12864_Write(0x00,Data);
                }
        }
        LCD12864_Write(Setting_Extended_Instruction_Set_Drawing_On,Command);
}

/*----------------------------指定位置显示光标----------------------------*/
void Draw_GDRAM_Cursor(unsigned char x,unsigned char y)
{
        unsigned char i,j,k,l;
        LCD12864_Write(Setting_Extended_Instruction_Set_Drawing_Off,Command);
        switch(y)
        {
                case 0:
                        k=0x80;
                        l=0x80;
                        break;
                case 1:
                        k=0x90;
                        l=0x80;
                        break;
                case 2:
                        k=0x80;
                        l=0x88;
                        break;
                case 3:
                        k=0x90;
                        l=0x88;
                        break;
        }
        for(i=0;i<16;i++)
        {
                LCD12864_Write(k++,Command);
                LCD12864_Write(l+x/2,Command);
                for(j=0;j<1;j++)
                {
                        if(x%2==1)
                                LCD12864_Write(0x00,Data);
                        LCD12864_Write(0xff,Data);
                }
        }
        LCD12864_Write(Setting_Extended_Instruction_Set_Drawing_On,Command);
}

/*----------------------------整页显示字符----------------------------*/
void Display_Text(unsigned char code *addr)
{
        unsigned char i;
        LCD12864_Write(Setting_Basic_Instruction_Set,Command);
        LCD12864_Write(0x80,Command);        //设置DDRAM地址
        Delay_10us();
        for(i=0;i<16;i++)
        {
                LCD12864_Write(*addr,Data);
                addr++;
        }
        LCD12864_Write(0x90,Command);        //设置DDRAM地址
        Delay_10us();
        for(i=0;i<16;i++)
        {
                LCD12864_Write(*addr,Data);
                addr++;
        }
        LCD12864_Write(0x88,Command);        //设置DDRAM地址
        Delay_10us();
        for(i=0;i<16;i++)
        {
                  LCD12864_Write(*addr,Data);
                addr++;
        }
        LCD12864_Write(0x98,Command);        //设置DDRAM地址
        Delay_10us();
        for(i=0;i<16;i++)
        {
                LCD12864_Write(*addr,Data);
                addr++;
        }
}

/*----------------------------指定位置显示字符----------------------------*/
void Display_Data(unsigned char x,unsigned char y,unsigned char Data1,unsigned char Data2)
{
        LCD12864_Write(Setting_Basic_Instruction_Set,Command);
        switch(y)
        {
                case 0:
                        LCD12864_Write(0x80+x,Command);        //设置DDRAM地址
                        Delay_10us();
                        LCD12864_Write(Data1,Data);
                        LCD12864_Write(Data2,Data);
                        break;
                case 1:
                        LCD12864_Write(0x90+x,Command);        //设置DDRAM地址
                        Delay_10us();
                        LCD12864_Write(Data1,Data);
                        LCD12864_Write(Data2,Data);
                        break;
                case 2:
                        LCD12864_Write(0x88+x,Command);        //设置DDRAM地址
                        Delay_10us();
                        LCD12864_Write(Data1,Data);
                        LCD12864_Write(Data2,Data);
                        break;
                case 3:
                        LCD12864_Write(0x98+x,Command);        //设置DDRAM地址
                        Delay_10us();
                        LCD12864_Write(Data1,Data);
                        LCD12864_Write(Data2,Data);
                        break;
        }
}

/*----------------------------初始化LCD12864----------------------------*/
void LCD12864_Init(void)
{
        LCD12864_PSB=1;                        //设置为8bit并口工作模式
        Delay_10ms();
        Delay_10ms();
        Delay_10ms();
        Delay_10ms();                        //延时40ms
        LCD12864_Write(Setting_Basic_Instruction_Set,Command);                //设置基本指令集
        Delay_x10us(10);                //延时100us
        LCD12864_Write(Setting_Basic_Instruction_Set,Command);                //设置基本指令集
        Delay_x10us(4);                        //延时40us
        LCD12864_Write(Display_Off,Command);                                                //显示光标闪烁完全关闭
        Delay_x10us(10);                //延时100us
        LCD12864_Write(Clear_Display,Command);                                                //清除显示
        Delay_10ms();                        //10mS延时
        LCD12864_Write(Entry_Mode_Cursor_Right,Command);                        //光标右移模式
        Delay_x10us(10);                //延时100us
        LCD12864_Write(Display_On_Cursor_Off_Inverse_Off,Command);        //开显示，无光标，光标不闪烁
        Delay_x10us(10);                //延时100us
        Clear_GDRAM();                        //清空GDRAM
        Delay_x10us(10);                //延时100us
}
复制代码

神***

这个不需要专门的 STC8H4K64TLCD, 用STC8H8K64U就够了，还有 USB直接下载/通信

blrs***

Debu*** 发表于 2025-6-8 15:58
只用过ST7920、AIP31020（兼容）有字库的12864
KS0108是无字库的，看程序中也是有字库相关程序的，应该没有 ...

好的谢谢大佬，初始化要先打开EAXFR，这个可能导致显示不成功吗请问

blrs***

神*** 发表于 2025-6-9 08:40
这个不需要专门的 STC8H4K64TLCD, 用STC8H8K64U就够了，还有 USB直接下载/通信

当时选的时候没有细想

Ayb_***

VEE不能悬空吧

Debu***

blrs*** 发表于 2025-6-9 22:54
好的谢谢大佬，初始化要先打开EAXFR，这个可能导致显示不成功吗请问

没打开EAXFR不能操作XFR，如果需要使用XFR但没打开EAXFR就会异常

大***

通过你给出的驱动代码，不太能确定你用的驱动代码是不是兼容KS0108的，或者你用的这个屏幕是不是兼容KS0108。
从屏幕引脚图上看，20个脚的顺序倒是跟KS0108的一致。

首先，你的驱动代码里，数据接口的引脚P2，
在STC8H.zip里的没有进行配置，不能对其读写操作；
在test.zip里配置成了推挽模式，这样就不能读取屏幕的反馈了。

然后是发送命令和发送数据的函数里，没有对屏幕状态的等待，估计不符合屏幕驱动的时序。
在屏幕工作的时候，数据引脚最高位的忙状态是1，空闲状态是0.只有在空闲状态时才可以进行其他操作。
尝试添加了ReadBusy函数，读取P2.7的状态，while( P2 & 0x80 ); 等待空闲，
然后简单的清屏和点亮全屏之类的函数就可以工作了。

另外原程序大概是89c52之类的改写的，驱动里的us延时函数只是1个nop，有些短。
在STC8H这类单片机上即便在很慢的速度下运行，也时常会数据混乱，显示乱码。

显示字符之类其他函数看起来比较花眼，总感觉不是KS0108的控制写法。估计也都要对应修改。


=======================================
这是我自己写的KS0108的STC8H的驱动，你对照看一下，判断你的屏幕是否兼容KS0108。
20240308_1LCD12864_KS0108_8H.rar (25.4 KB, 下载次数: 0)

前天 11:16 上传

点击文件名下载附件

下面是这个驱动在KS0108屏幕上的运行效果（单片机速度不能选太高，比如40MHz的时候偶尔也会出乱码，或者继续加长LCD驱动的延时）：
