AI8H1K08驱动H桥BLDC程序自举电容如何充电

倪*** · 发表于 2025-6-6 21:19:41

梁工：你好，用你发的上面程序01A_PWM_4对互补PWM输出P1口测试（刚好与我的硬件P1.2上桥P1.3下桥相符合）。端口输出PWM正常，如下图

倪*** · 发表于 2025-6-6 21:26:55

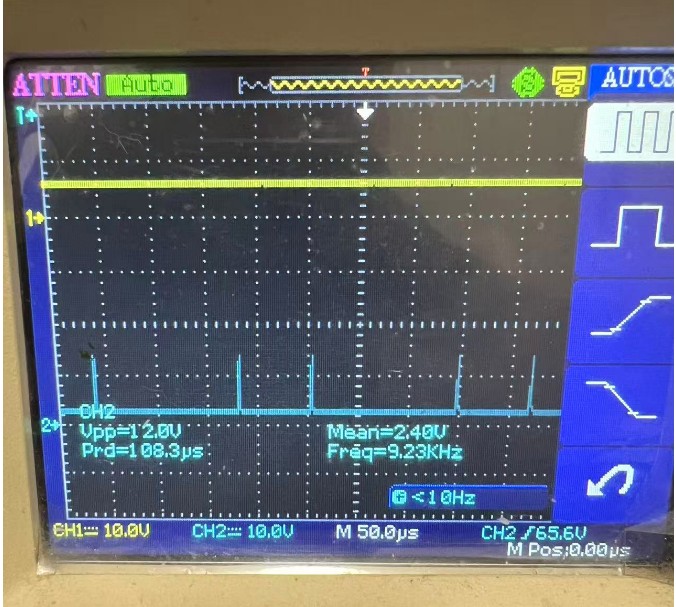

但是测试半桥芯片U3115D后的波形上桥就没有了，下桥是有的(下桥是低电平有效)，如下图;

倪*** · 发表于 2025-6-6 21:29:22

为什么会出现这样的情况，如何解决困拢了很多天了，请帮忙分析

梁*** · 发表于 2025-6-6 22:32:20

倪*** 发表于 2025-6-6 21:26
但是测试半桥芯片U3115D后的波形上桥就没有了，下桥是有的(下桥是低电平有效)，如下图; ...

你按照我上面的图接线吗？如果不是，则我无法回答，因为你没按我的要求去做。如果是，则说明你的驱动芯片已经损坏！
如此简单的应用，哪怕不用单片机，随便用个方波信号就可以驱动起来。

网*** · 发表于 7 天前

3115传输延时+死区时间基本有1us左右时间,上管驱动占空比太小的话自然就没有输出了
你把示波器波形放大,确认下驱动最小脉宽是多少,很容易判断出来
