BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法

licha***

梁工，V3这么去实现恒功率模式呢？

梁***

licha*** 发表于 2025-10-15 11:56
梁工，V3这么去实现恒功率模式呢？

我没有做过恒功率模式，只做过恒速模式。

hous***

梁*** 发表于 2025-10-14 22:46
反转不难的吧？就是换相序列和过0检测颠倒一下即可。
我空了改一个吧。 ...

换相序确实好弄，就是Dir为CW时AB-AC-BC-BA-CA-CB,Dir为CCW时改成AC-AB-CB-CA-BA-BC，这步改了。后面那个过零检测颠倒，这个没理解改了，反转的时候就是不成功。麻烦梁工有空给改一个，谢谢！

梁***

hous*** 发表于 2025-10-15 15:11
换相序确实好弄，就是Dir为CW时AB-AC-BC-BA-CA-CB,Dir为CCW时改成AC-AB-CB-CA-BA-BC，这步改了。后面那个 ...

已改好，放在主楼，STC8H和STC32G的都改好了。

hous***

梁*** 发表于 2025-10-15 23:16
已改好，放在主楼，STC8H和STC32G的都改好了。

已经下载测试过正常，主要是之前没理解这个，
        PWMA_CCR1 = Ua;
        if(!B_CCW)                //正转
        {
                PWMA_CCR2 = Ub;
                PWMA_CCR3 = Uc;
        }
        else        //反转
        {
                PWMA_CCR2 = Uc;
                PWMA_CCR3 = Ub;
        }
之前一直在参照Ver1的例子，看上升沿，下降沿如何弄。Ver的时候，我看是CMPCR1 = 0x8c + 0x10;        //比较器下降沿中断 // 比较器选择C相, 反电动势下降沿，这样去改上升沿下降沿也换一下

梁***

hous*** 发表于 2025-10-16 09:55
已经下载测试过正常，主要是之前没理解这个，
        PWMA_CCR1 = Ua;
        if(!B_CCW)               ...

启动时使用正弦波强拖，所以反转就要交换任意两相的顺序。
换相函数前有相序和反电动势边沿的说明。

lcuh***

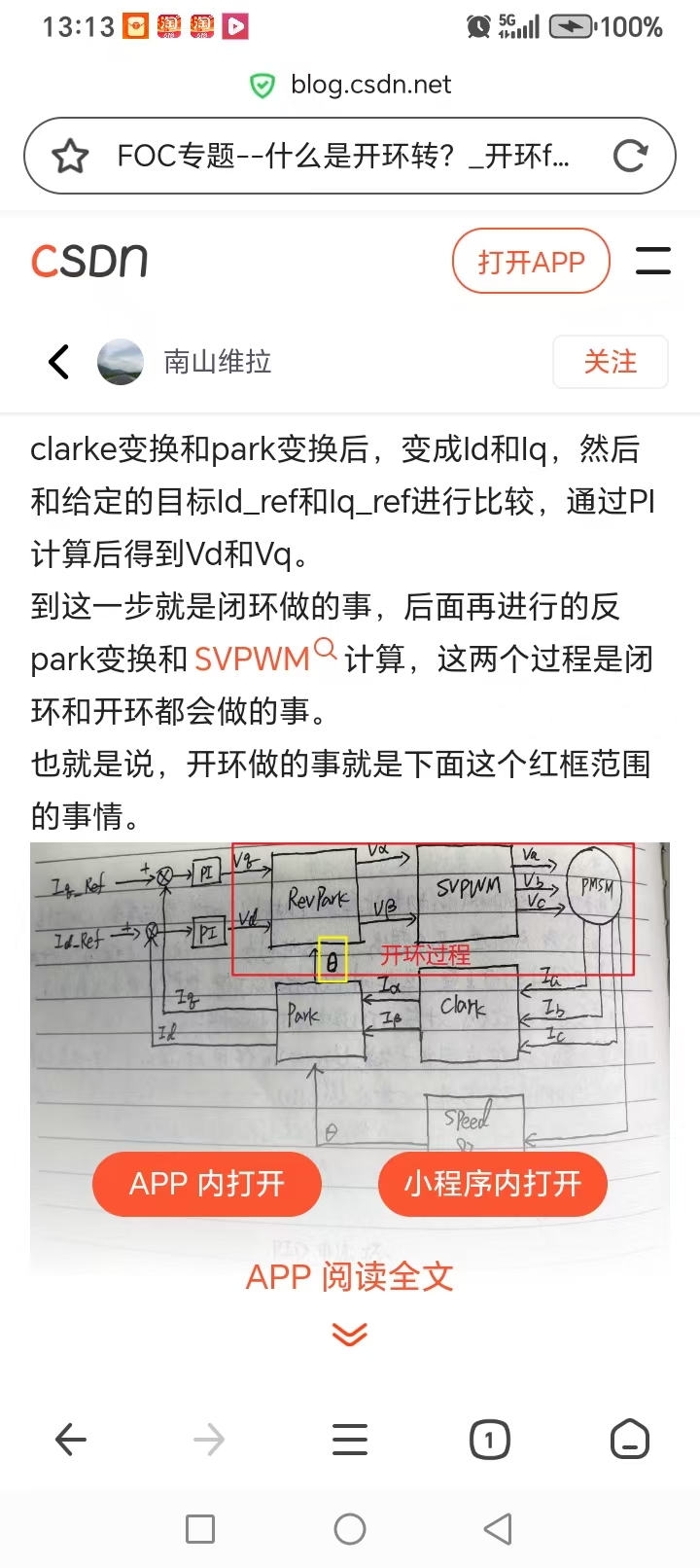

梁工讲的方波开环是不是等于图片的FOC开环？？？  我对FOC开环 是不是等于梁工的方波开环  FOC开环不引入电流环？？？哪个看看门道在哪

梁***

lcuh*** 发表于 2025-10-16 17:17
梁工讲的方波开环是不是等于图片的FOC开环？？？  我对FOC开环 是不是等于梁工的方波开环  FOC开环不引入电 ...

FOC与方波无刷控制，完全不同的原理，不能类比的。

impu***

梁*** 发表于 2025-10-13 23:17
电机驱动跟电路和软件息息相关，如果我有一套你的电路和电机，就可以调好。无感方波驱动还是比较容易做好 ...

多谢提醒。终于解决上述问题。
软件没有问题，还是出在硬件上，过零检测的分压电阻不合适导致的。

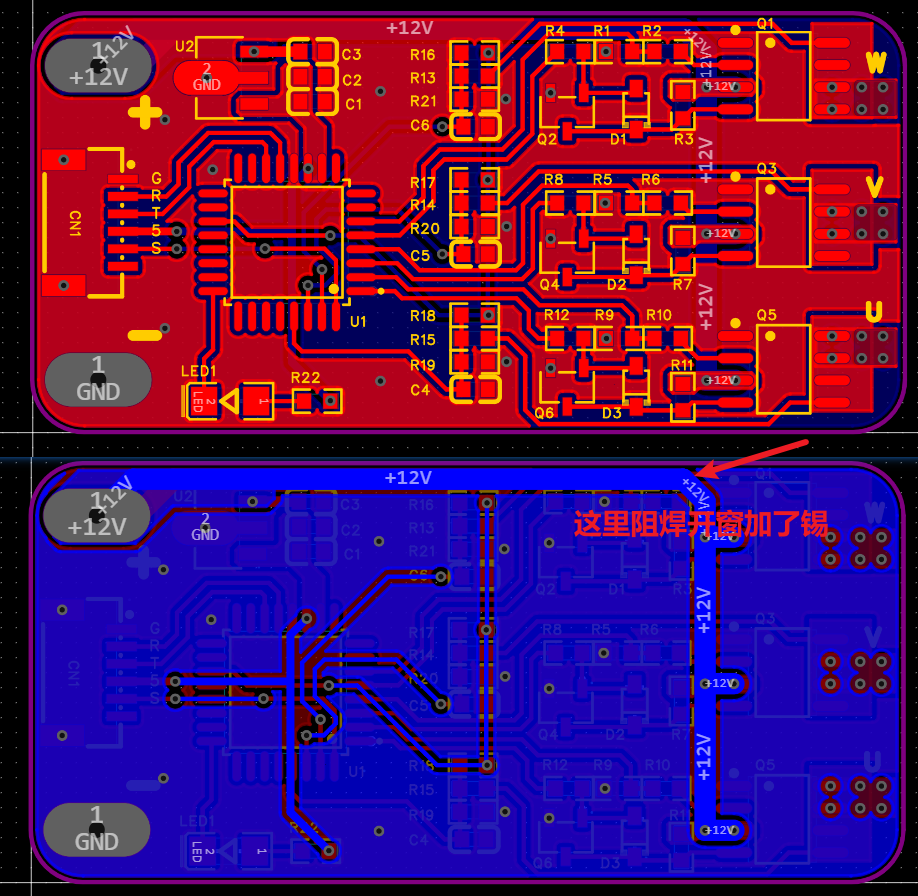

我参考了另一个开源STC32的项目，试着修改了分压电阻（见下图）。
另外加了个UART1打印功能，把实时数据显示出来方便跟踪（见下图）。

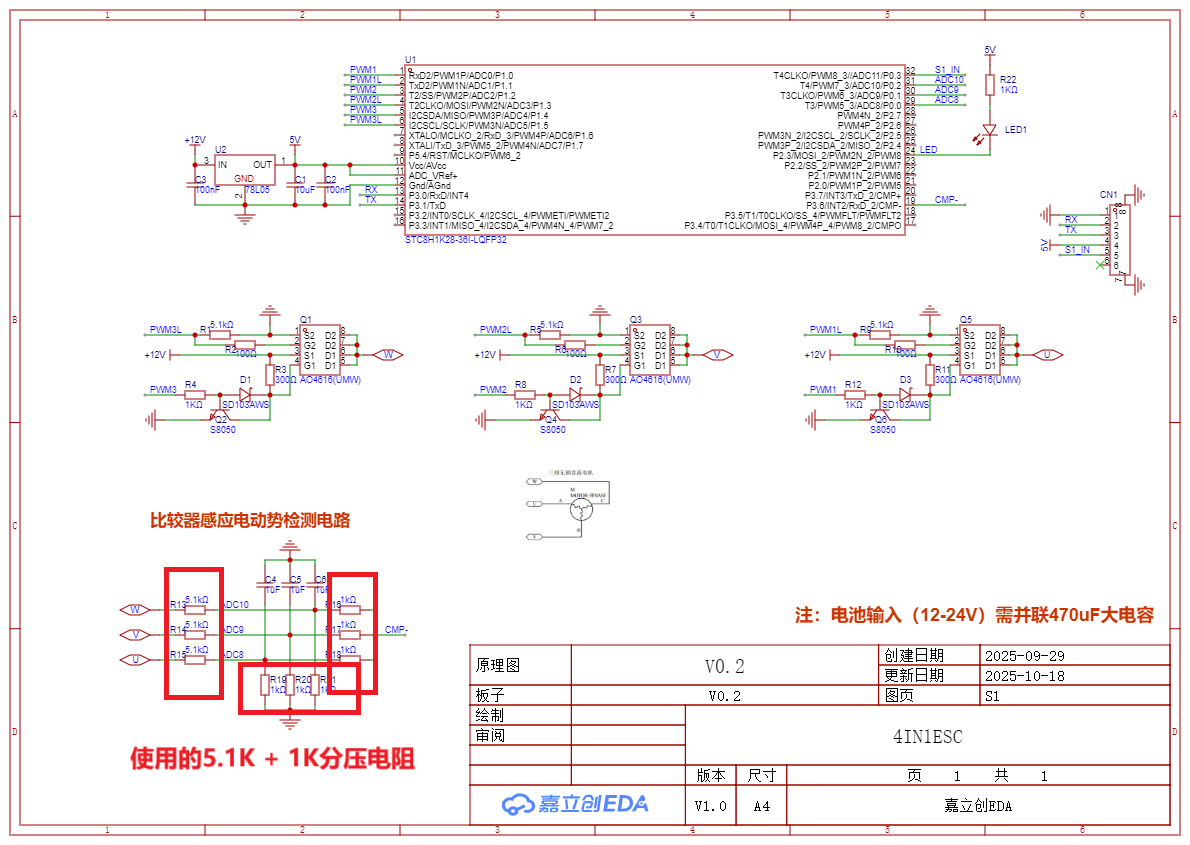

硬件原理图：

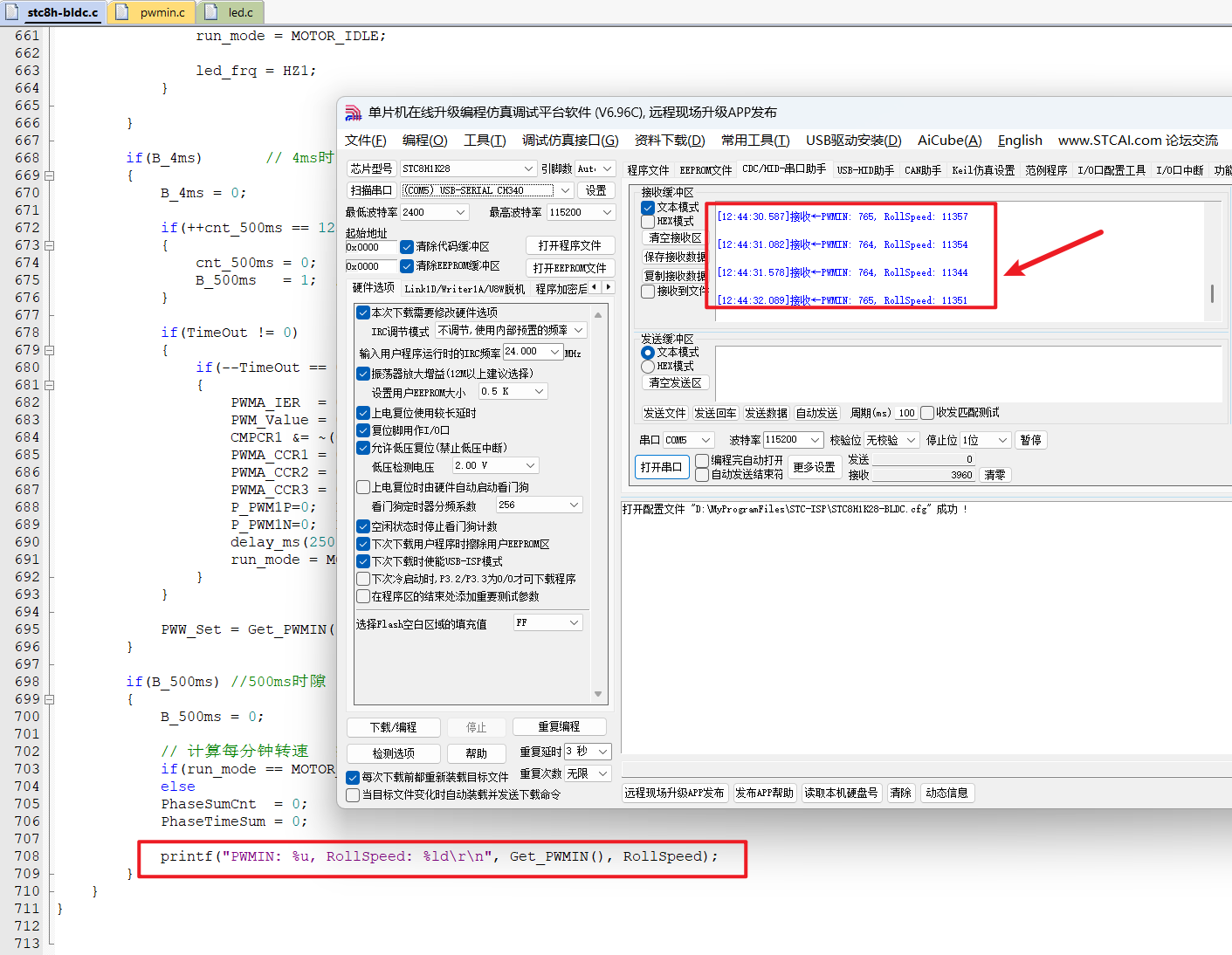

串口输出信息：
PWM调速占空比到765/1024时，转速11350左右。按这个算的话最高可折合1800KV左右。
占空比打不满，超过765后电机突然就停止运行，然后重新检测启动。推测是不是电流不够？我目前用的是2S锂电池（1000mAh，25C），5英寸两叶浆。
