BLDC, 三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解

梁***

xxw*** 发表于 2025-2-21 13:50
谢谢梁工指点，我再复核下线路板，PCB是直接从原理图导的，线路出错可能不大。看到36楼，你有提到3对PN管 ...

你的电路跟36楼的不一样，他没有用驱动IC，而是用一个三极管来反相驱动上面的N管（自举），PWM输出低时上管导通。
而你的电路用的是驱动IC，PWM为高时上管导通。

xxw***

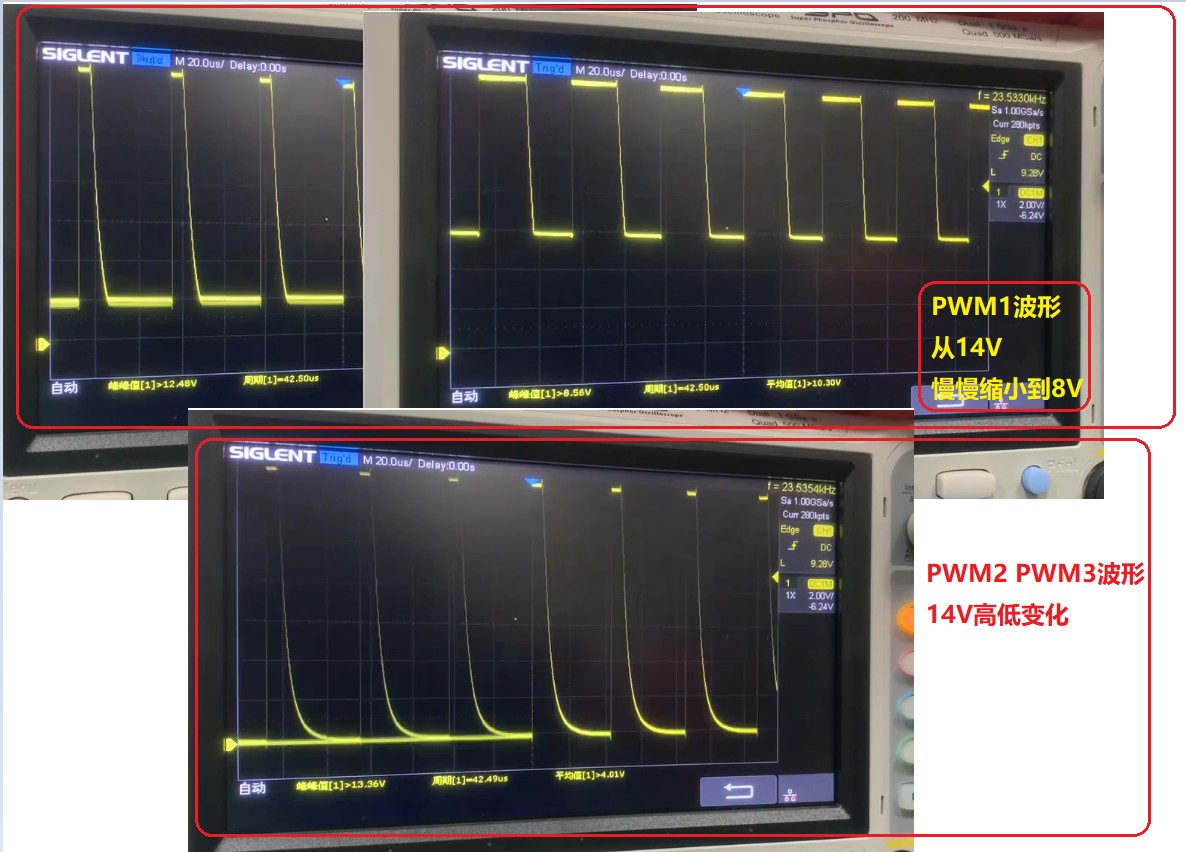

梁工，又来打扰了，8H1k28--1脚输出的PWM1同3脚，5脚输出的PWM2 PWM3波形不一样，1脚输出时长要长些，而且幅值自动变少，幅值从14V逐渐缩少到8V，板子供电14V，导致UVM三点波形也跟着不一样，如附图（附图是UVM三点没接电机的波形图，还不敢接电机，怕又烧管子），请问这种波形是否正常？可以接电机试机不？
3脚5脚PWM2 PWM3是一样的，输出脉冲跳变电平，
246脚的PWML形波都是一样的，输出直流跳变高电平。

梁***

xxw*** 发表于 2025-2-22 17:46
梁工，又来打扰了，8H1k28--1脚输出的PWM1同3脚，5脚输出的PWM2 PWM3波形不一样，1脚输出时长要长些，而且 ...

看不清你的描述，MCU的PWM输出怎么可能有14V？驱动IC输出才有可能。并且PWM输出波形是很陡峭的，上升、下降沿在20ns之内。
请重新测量波形，使用双通道数字示波器，采样至少1GHz，模拟带宽至少50MHz。示波器探头使用10X档，切记！
通道1做触发通道，接MCU的PWM输出信号。
通道2接驱动IC的输出端。
我要看上述波形。

xxw***

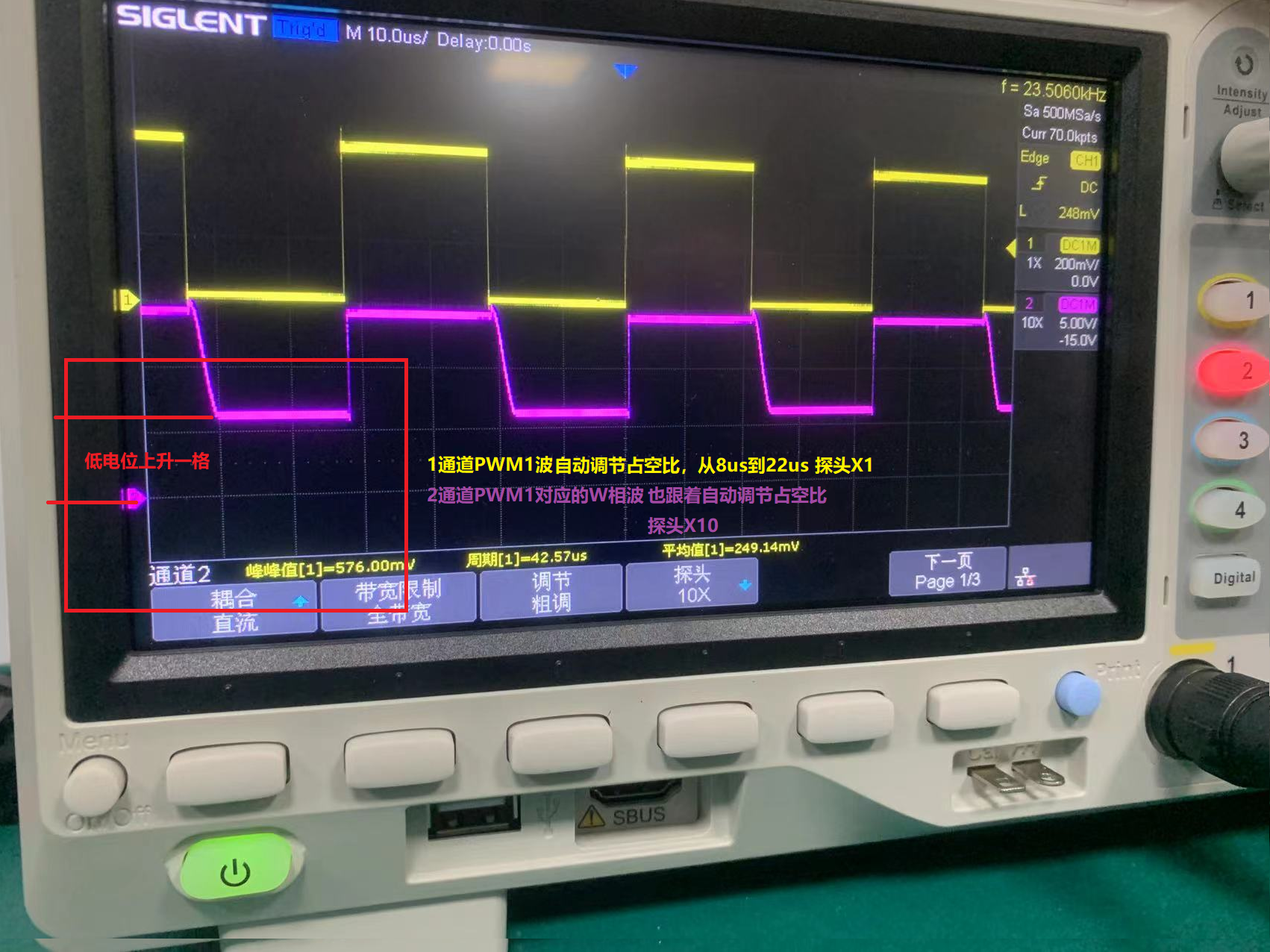

梁工，附图为ST8H输出PWM 123三相波，和经IC后的WUV三相波，探头测试点如原理图，其中pwm1同pwm23不一样，对应的W同UV波不一样，请帮指点，10K的电位器用2个5.1K的电阻代替，中间电压2.5V，因只有B50K的电位器

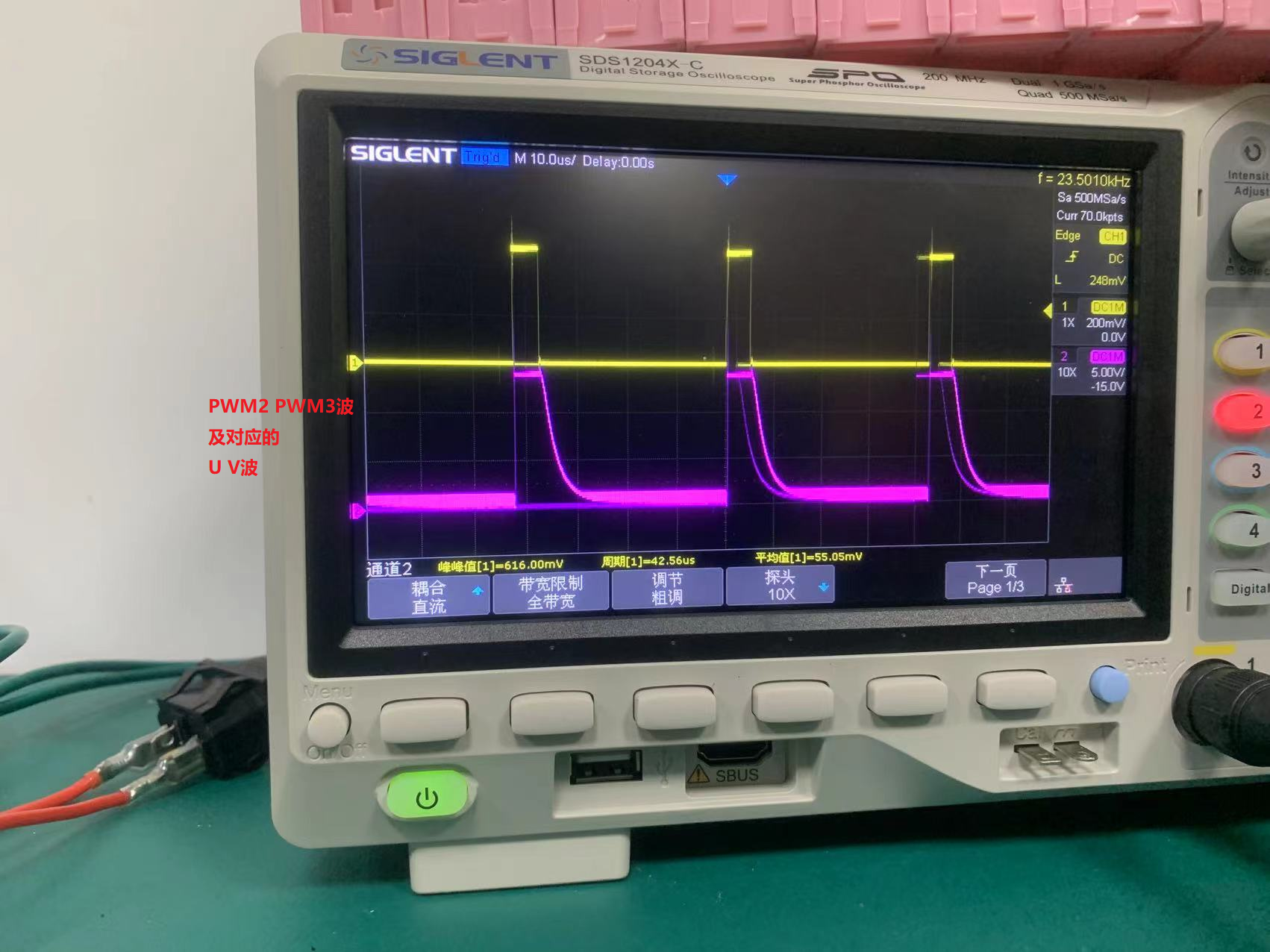

PWM23和UV相

xxw***

梁***

xxw*** 发表于 2025-2-24 11:09
梁工，附图为ST8H输出PWM 123三相波，和经IC后的WUV三相波，探头测试点如原理图，其中pwm1同pwm23不一样， ...

电位器可以使用50K的。

梁***

xxw*** 发表于 2025-2-24 11:09

MCU的PWM是正常的，但你的驱动芯片输出不正常，看着像是输出空载，你接电机了吗？
如果没有接电机，则每个输出对地接一个10~50欧姆的大功率电阻做负载看看。

xxw***

梁工，还没接电机，怕烧管子，因pwm1的波在自动变化占空比，而且低电平也比pwm2和pwm3高5V，暂没10-50欧功率电阻，要买，电阻是要接成电机一样的星形吧？呆会直接上电机试下

梁***

xxw*** 发表于 2025-2-24 14:11
梁工，还没接电机，怕烧管子，因pwm1的波在自动变化占空比，而且低电平也比pwm2和pwm3高5V，暂没10-50欧功 ...

使用可调电源供电，限流0.5~1A，这个电流一般烧不了管子的，也能启动电机。

xxw***

梁*** 发表于 2025-2-24 22:35
使用可调电源供电，限流0.5~1A，这个电流一般烧不了管子的，也能启动电机。 ...

梁工，昨下午接电机试机了，供电13V，转了二圈，好像堵转了，立马炸了个EG3112，用手转了下电机，又通电立马又烧一个EG3112，MOS管好像没事。
重新贴了块新板，只焊STC8H，测pwm1、pwm2、pwm3 输出都是自动变化占空比的波，但把反电动势检测电路焊上就变成了pwm1 输出的还是自动变化占空比的波，但pwm2、pwm3 输出就变成了单永脉冲波，经过EG3112后也是这样的，波形如前面的一样。
现还没找到原因，打算重画块板
