BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法

haimin***

梁工您好！同样的频率，为什么烧录在STC32F12K54芯片时，输出频率及波特率是STC32G12K128的两倍，这是怎么回事，到底STC32G与STC32F之间在设置波特率、ADC及PWM时有哪些不同。

梁***

haimin*** 发表于 2025-2-16 16:04
梁工您好！同样的频率，为什么烧录在STC32F12K54芯片时，输出频率及波特率是STC32G12K128的两倍，这是怎么 ...

STC32F系统频率不能超过28MHz，下载时已处理好：
//        WTST  = 1;        // STC32F:  <28MHz 取0, 28~56MHz取2, >=56MHz取3, 下载软件自动处理, 用户不要操作
        CKCON = 0;


STC32G则是不分频：
        WTST  = 0;
        CKCON = 0;

qingfen***

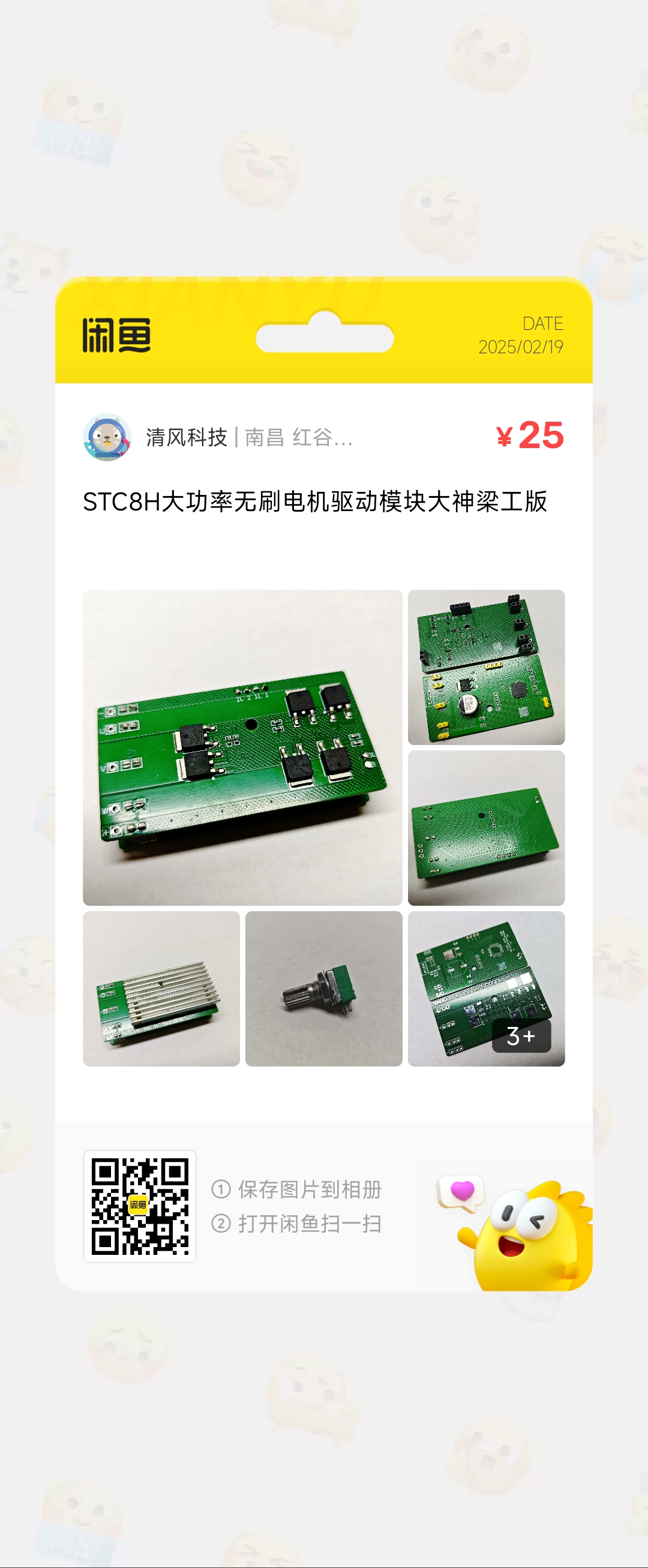

有不想做板子的可以看这里，我做了两套，还有多。分享给需要的同仁。我只有一套，需要很多的不用找我了。
不赚钱，只要运费和材料费。
这个大功率的是我根据图纸自己画的多层组合加了散热片，杠杠的：
https://m.tb.cn/h.TI6pk7N?tk=UJDBeiFb2rm
还有一款迷你型的，也同样适合各种改装，DIY，同样不赚钱，只有一片
https://m.tb.cn/h.TIb9rPd?tk=xTLkeiFZh98

xxw***

梁*** 发表于 2024-3-6 16:23
只是改一下PWM输出驱动，别的都不用改动，程序通用。

具体怎么改PWM程序?，麻烦梁工抽空改一版，因很多朋友都想和IC驱动，谢谢梁工啦

STC32***

厉害了，前来学习

梁***

hts2*** 发表于 2025-2-15 17:28
想电调适应各种电机，可以有效启动，也不是很复杂，加入自适应算法就可以做到有效驱动市场90%的微小，小型 ...

能否给个例子学习一下？

梁***

xxw*** 发表于 2025-2-20 23:56
具体怎么改PWM程序?，麻烦梁工抽空改一版，因很多朋友都想和IC驱动，谢谢梁工啦 ...

都说了，只改驱动电路，软件不需要改动，程序通用。

xxw***

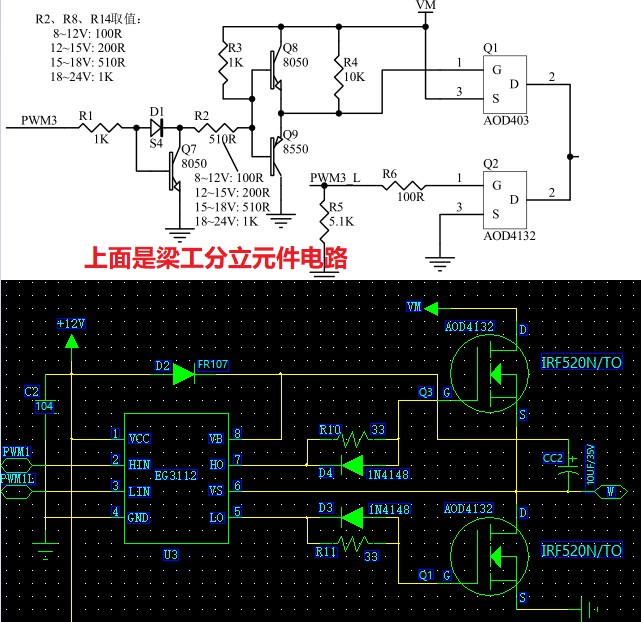

梁工，驱动已改成EG3112和6个N,如附图，但通电20V就烧MOS管，后换了耐压100的NCE0100AK，也烧，EG3112和4148都烧

梁***

xxw*** 发表于 2025-2-21 09:53
梁工，驱动已改成EG3112和6个N,如附图，但通电20V就烧MOS管，后换了耐压100的NCE0100AK，也烧，EG3112和414 ...

你这种情况，除了MOSFET接错线，我实在找不到别的解释。
EG3112是自带闭锁功能、自带死区的驱动芯片，能保证任何情况下不会出现上下管同时导通的情况，但你的引用一上电就烧MOSFET、4148，甚至EG3112都烧，说明有大电流通过了G极。
你的VM先用12V、限流200mA供电调试，输出空载，测量其各个工作点波形是否正常。
AOD4132在24V能可靠工作的，IRF520N内阻太大（0.2R），不合适用在低压大电流的场合。

xxw***

梁*** 发表于 2025-2-21 10:16
你这种情况，除了MOSFET接错线，我实在找不到别的解释。
EG3112是自带闭锁功能、自带死区的驱动芯片，能 ...

谢谢梁工指点，我再复核下线路板，PCB是直接从原理图导的，线路出错可能不大。看到36楼，你有提到3对PN管不可以直接用6个N管，PWM需反相，否则2个N管会同时导通
