BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法

stb***

我也复刻了一个，很好！

芯***

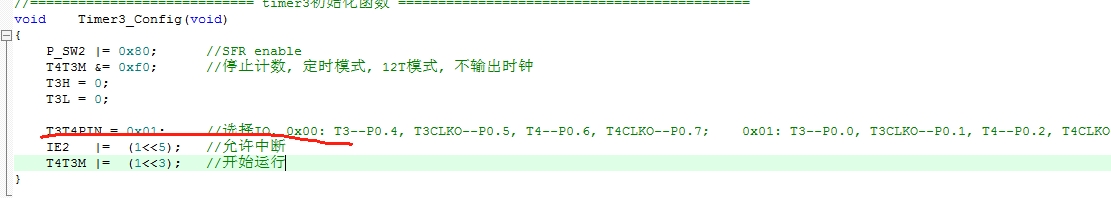

这个例子，如果P00也做PWM输出（其它用途，调光），会不会冲突

梁***

芯*** 发表于 2024-10-24 13:13
这个例子，如果P00也做PWM输出（其它用途，调光），会不会冲突

单片机的各种外设都是独立的，怎么会有冲突？只要安排好IO没有冲突即可。

vca***

梁*** 发表于 2023-4-28 11:47
正反转，步骤反过来就可以了。刹车，3个PWM同时输出，可以有踩刹车踏板的刹车效果，或者将3个下管同时导 ...

感谢梁工的程序，受益匪浅

zwf3***

梁工你好！我想按你的电路和开源程序做一个无霍尔的无刷直流电机控制器，画PCB时有什么特别注意的地方吗、麻烦老师指导一下，做中功率的，24V供电

梁***

zwf3*** 发表于 2024-10-26 15:16
梁工你好！我想按你的电路和开源程序做一个无霍尔的无刷直流电机控制器，画PCB时有什么特别注意的地方吗、 ...

注意大电流与小电流部分分开布板即可。

mark***

梁工，您好~！
有两个问题请教一下：
一，例子里面为什么是设置为400？我在低速驱动的时候，有感觉到强起转闭环的时候会卡一下。不知道是不是因为换相时间和400 不匹配导致的。

                        if(!B_RUN && (PWW_Set >= D_STOP_PWM))        // 占空比大于设定值, 并且电机未运行, 则启动电机
                        {
                                B_start = 1;                //启动模式
                                for(i=0; i<8; i++)        PhaseTimeTmp = 400;

二，有看到您说 使用15W做过无30度换相的方案。能分享一下材料吗？
       顺便多问一下，如果不使用30度，在比较器能识别到过零信号的情况下，直接过零换相，会不会更顺利的启动？从而可以避免盲起？

梁***

mark*** 发表于 2024-10-28 00:49
梁工，您好~！
有两个问题请教一下：
一，例子里面为什么是设置为400？我在低速驱动的时候，有感觉到强起 ...

1、这是初始换相时间，仅仅用于计算刚进入闭环时的30度角延时，启动时速度慢，30度角误差大也不影响，设置较小值就等效于没有30度角延时。8次换相之后就能得到正确的30度角延时时间。设置为400，则30度角延时时间为100us，对于低速启动时，换相时间都在几个ms级别，100u的延时基本可以忽略，等效于没有30度角延时。
     “感觉到强起转闭环的时候会卡一下”，应该是启动转速跟刚进入闭环时转速不一致导致，让启动占空比与刚进入闭环时占空比一直就不会出现。

2、参考上述描述。

大脸猫***

梁*** 发表于 2023-5-6 16:29
初始化程序，是移植（拷贝）过来的，初始化时，随便选一个通道都可以，因为这时候并没有启动ADC，所以选 ...

梁工你好，最近才开始按照你的图画了一个板子，程序这块我有两个问题请教一下，一是电机转动时，只需要在case 4这里采adc11的值吗？二是 adc11 = ((adc11 *7)>>3) + Get_ADC10bitResult(11)中，（adc11 *7)>>3是一种迭代的算法吗？
谢谢梁工

梁***

大脸猫*** 发表于 2024-10-31 19:31
梁工你好，最近才开始按照你的图画了一个板子，程序这块我有两个问题请教一下，一是电机转动时，只需要在 ...

因为比较器也使用了ADC输入端，为了避免竞争冲突，启动电机后在换相程序里做ADC，电机停止后在主程序做ADC。

adc11 = ((adc11 *7)>>3) + Get_ADC10bitResult(11);  //这个是一阶数字低通滤波器，等效硬件的RC一阶低通滤波。
