BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法

chlb***

梁工好，帮忙看下换相时刻正确吗？黄色是比较强输出

梁***

chlb*** 发表于 2024-10-18 10:25
梁工好，帮忙看下换相时刻正确吗？黄色是比较强输出

你贴一个电枢波形看看？上图我看不出来。你的比较器输出不均匀。

chlb***

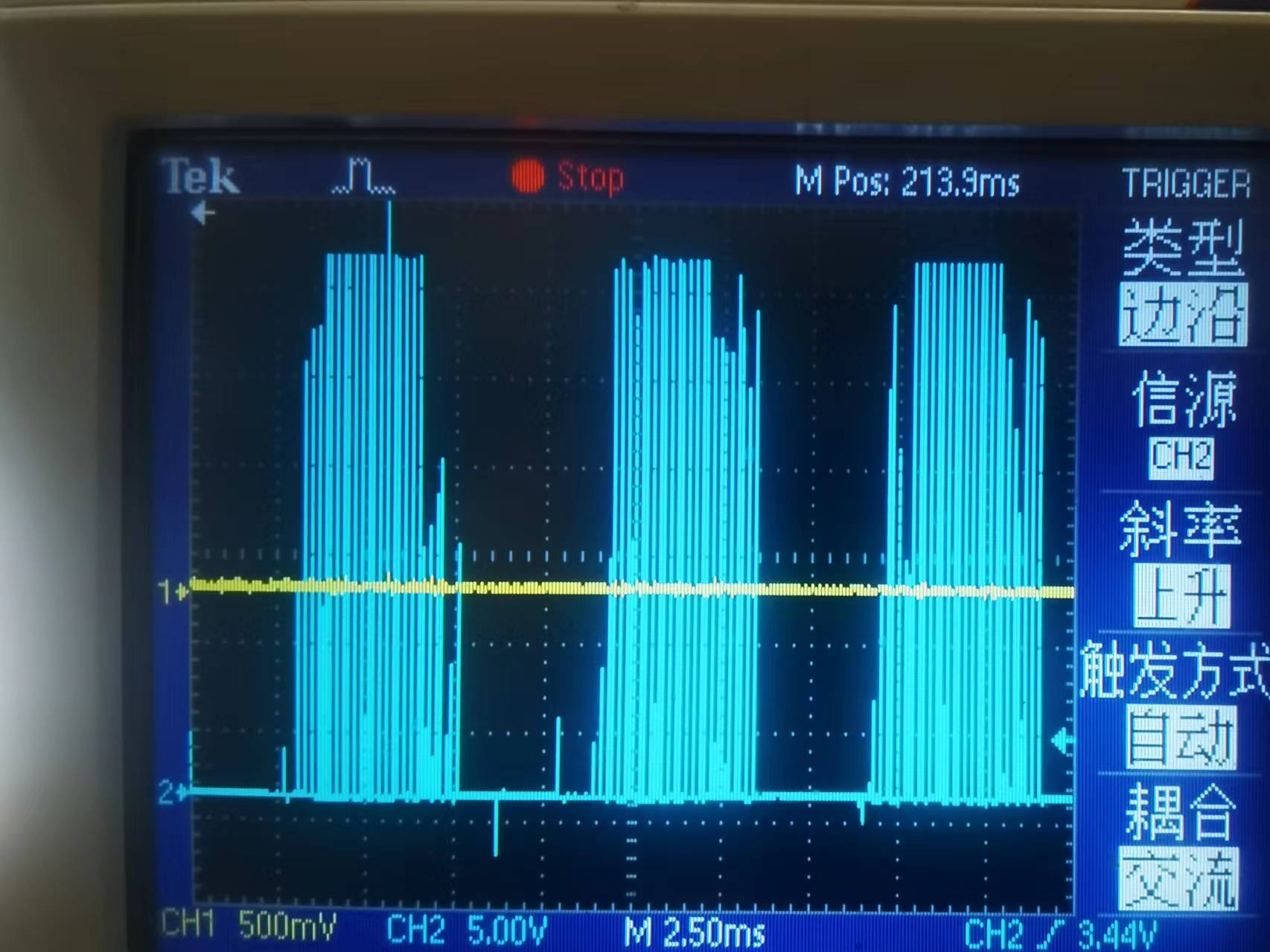

梁工好，电枢波形

chlb***

梁工，波形

梁***

chlb*** 发表于 2024-10-18 12:39
梁工，波形

过0检测、30度延时切换基本都对了。

leer***

图A

图B

梁工你好！我MOS管的门极波形调理不好，我用的时3预驱+6N的结构，A图，B图是我测的波形，紫色是IC PWM下桥输出，蓝色是通过预驱后的下桥MOS管G级，绿色是IC PWM上桥输出，黄色是上桥MOS管G脚波形。等到MOS实际开启过程中振铃十分严重，就连IO口波形和直流电源也会同步抖动，幅度也很大，C图是MOS管驱动原理图，我预驱和MOS管之间的电阻从10R-100R调了，预驱EG3116D也试过了，MOS管G脚与S脚之间的电容也1nf,10nf,和不贴也试了，还是差不多，这块比较薄弱，麻烦你把把脉。对了输出是悬空的，做15%PWM输出

梁***

leer*** 发表于 2024-10-18 16:50
梁工你好！我MOS管的门极波形调理不好，我用的时3预驱+6N的结构，A图，B图是我测的波形，紫色是IC PWM下桥 ...

MOSFET的G、S极不要接电容，其本身电容就很大了（nF级别）。
按理栅极串联10~47R电阻都合适的，振铃不应该还那么严重。没有实物测试我也难以知道原因，但振铃不会明显影响电机驱动。

ZYHbus***

很好的资料，那次买一个试试

chen***

风扇电机抖动启动不了。

梁***

chen*** 发表于 2024-10-20 23:12
风扇电机抖动启动不了。

你具体是什么电机？如果是风扇用直流三相无刷电机，一般自带驱动。
