BLDC, 三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解

梁***

leer*** 发表于 2024-9-19 10:55
梁工您好！
     我在调高压的电机，电阻是100K100K100K，分压3K，电容103，102都试了波形这样的，一直起不 ...

没看到图片，再高级模式里贴图。

leer***

梁*** 发表于 2024-9-19 11:06
没看到图片，再高级模式里贴图。

已重发

梁***

leer*** 发表于 2024-9-19 11:19
已重发

完全看不出是驱动电机的波形。

转角***

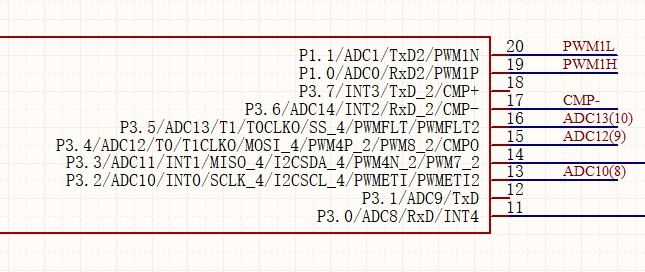

梁工这个案例移植到TSSOP20的8H1K08上可以么，是不是只要改pin号就可以了？如：原ADC8移到ADC10，原ADC9移到ADC12，原ADC0移到ADC13。

梁***

转角*** 发表于 2024-9-20 07:48
梁工这个案例移植到TSSOP20的8H1K08上可以么，是不是只要改pin号就可以了？如：原ADC8移到ADC10，原ADC9移 ...

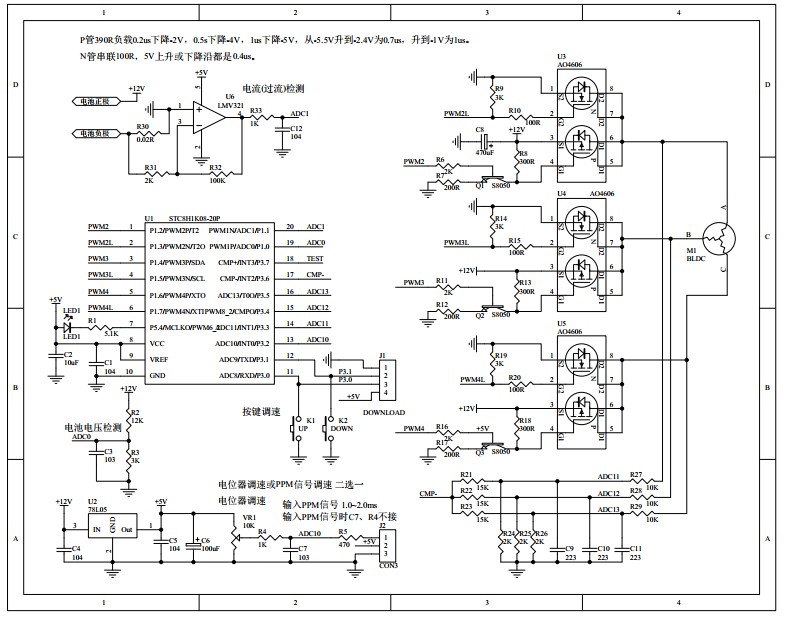

改了一个电路，请参考：



无刷电机STC8H1K08-20P.pdf (74.22 KB, 下载次数: 163)

2024-9-20 10:15 上传

点击文件名下载附件

转角***

梁*** 发表于 2024-9-20 10:15
改了一个电路，请参考：

梁工，是否可以提供此项目的程序？，程序只更换AD口，但板子装好后，电机不会转。

梁***

转角*** 发表于 2024-9-21 15:20
梁工，是否可以提供此项目的程序？，程序只更换AD口，但板子装好后，电机不会转。 ...

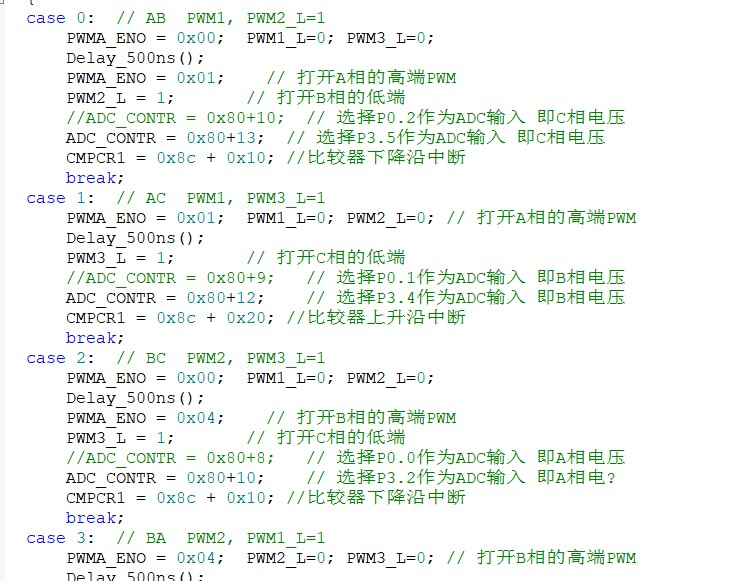

程序差不多，只需要改下PWM的通道和ADC通道即可。程序还是主楼的程序，我没有改程序，只是改了个电路。

leer***

梁*** 发表于 2024-9-19 14:24
完全看不出是驱动电机的波形。

梁工你好，310V的我网上下的最初的程序烧进去，启动不了，后来我凭感觉改了些参数些能启动，但是很大概率会卡，这个后续得关注哪些参数。然后我想观测波形，我测量CMP-和ADC8\9\10端的波形，只要我示波器负端一夹到CMP-,电机就启动不了去掉又能启动。很奇怪，分析不出原因，求指导。电机是12WRPM那种小的风筒电机。

leer***

梁*** 发表于 2024-9-19 14:24
完全看不出是驱动电机的波形。

梁工，有几次没有转成功，有几次是乱转，有几次是停止的，但是控制运行没有停止，有没有好的办法辨别没有转动，我想程序上判断出来再重启

梁***

leer*** 发表于 2024-9-25 14:32
梁工你好，310V的我网上下的最初的程序烧进去，启动不了，后来我凭感觉改了些参数些能启动，但是很大概率 ...

“示波器负端一夹到CMP-”，这样就会将CMP-加入严重干扰或将CMP-短路到地了，肯定不正常的，除非使用差分探头。CMP-是信号，接示波器输入端。
