BLDC, 三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解

梁***

huxia*** 发表于 2024-4-26 15:38

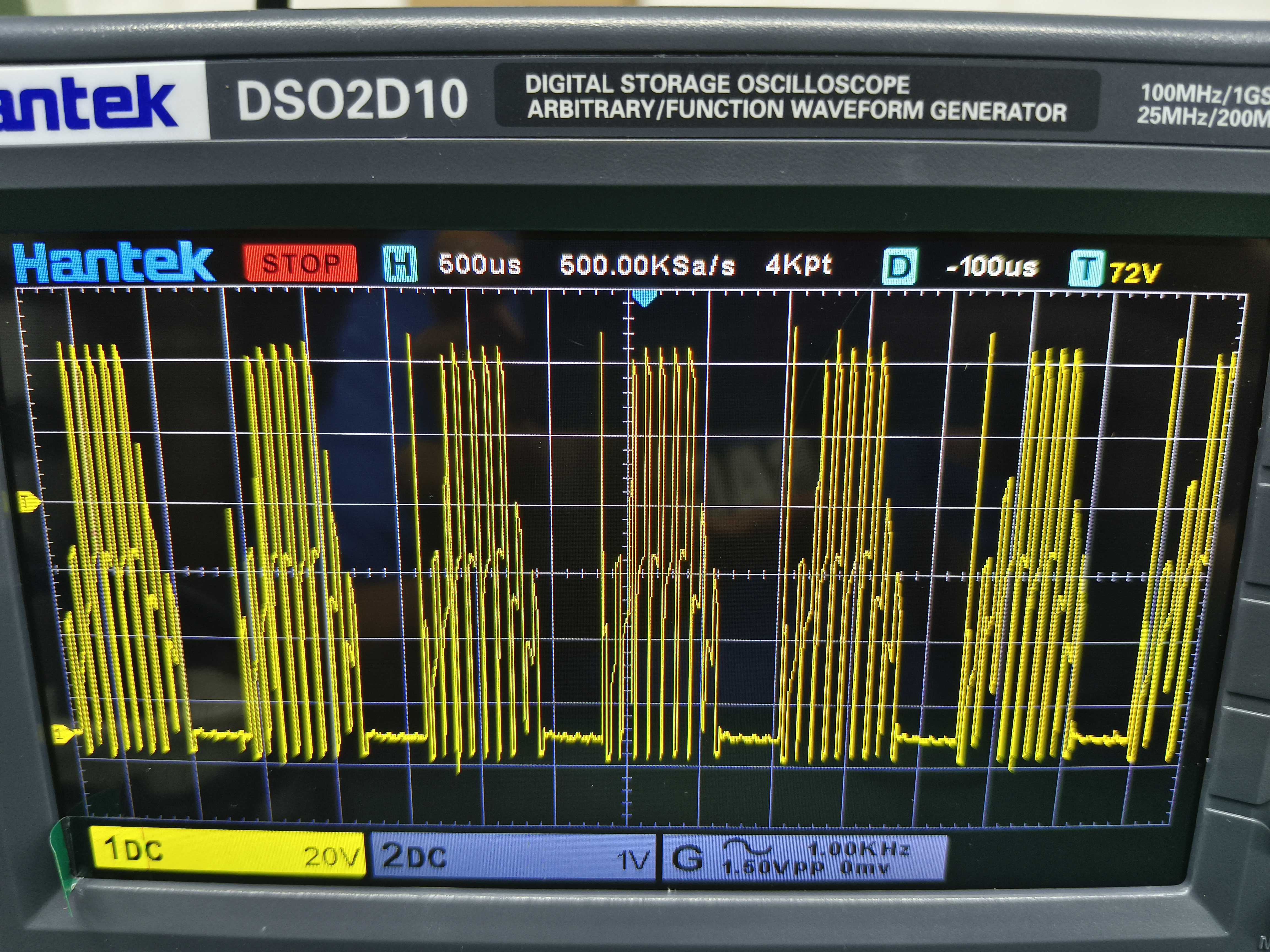

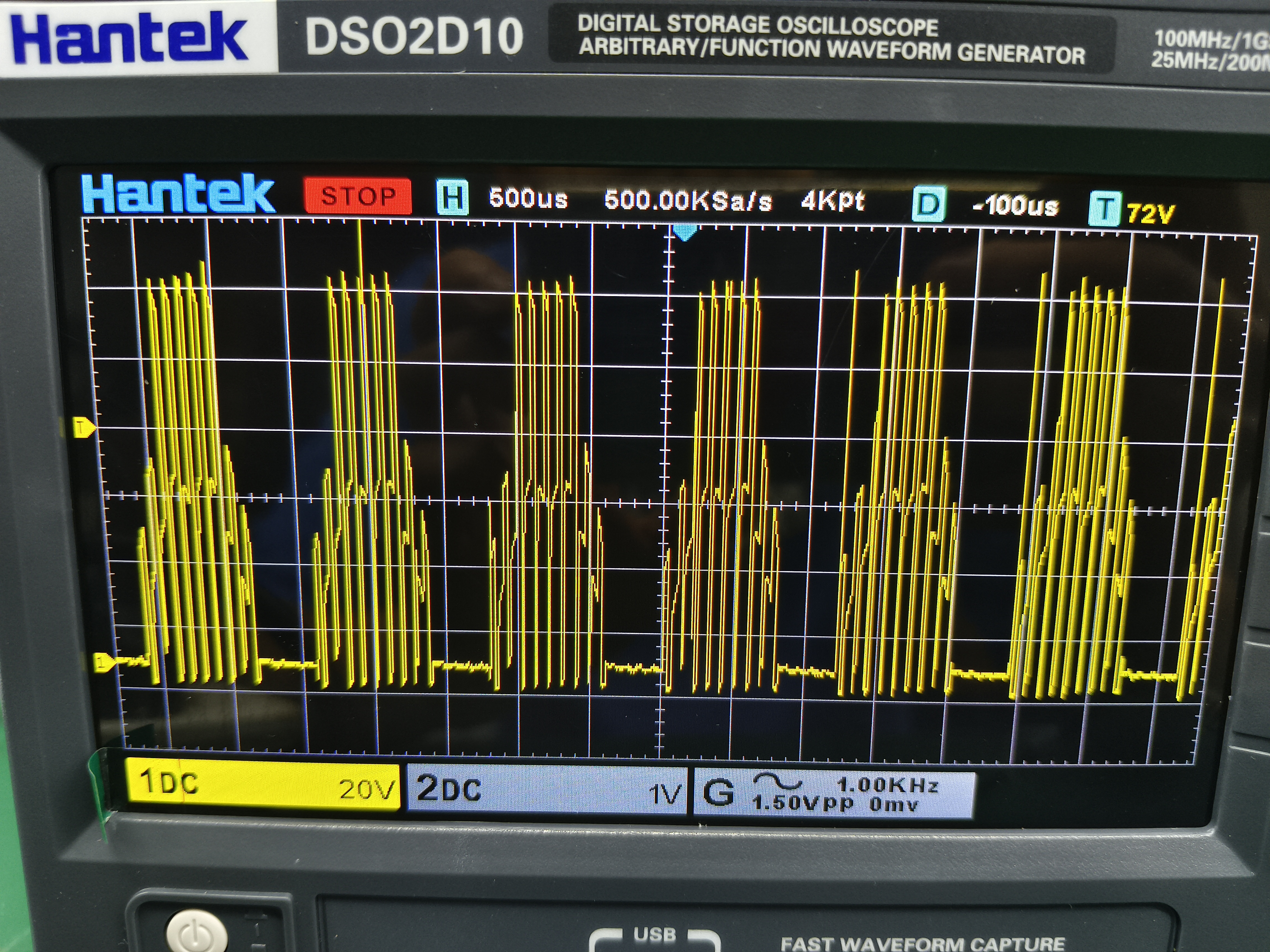

是测UVW任意一项的波形吗？

三个电枢波形差别大则都要贴一下，如果波形一样只贴一个即可。

huxia***

三相

梁***

huxia*** 发表于 2024-4-26 21:18
三相

只要一个波形的，我要看细节。

huxia***

梁*** 发表于 2024-4-26 23:01
只要一个波形的，我要看细节。

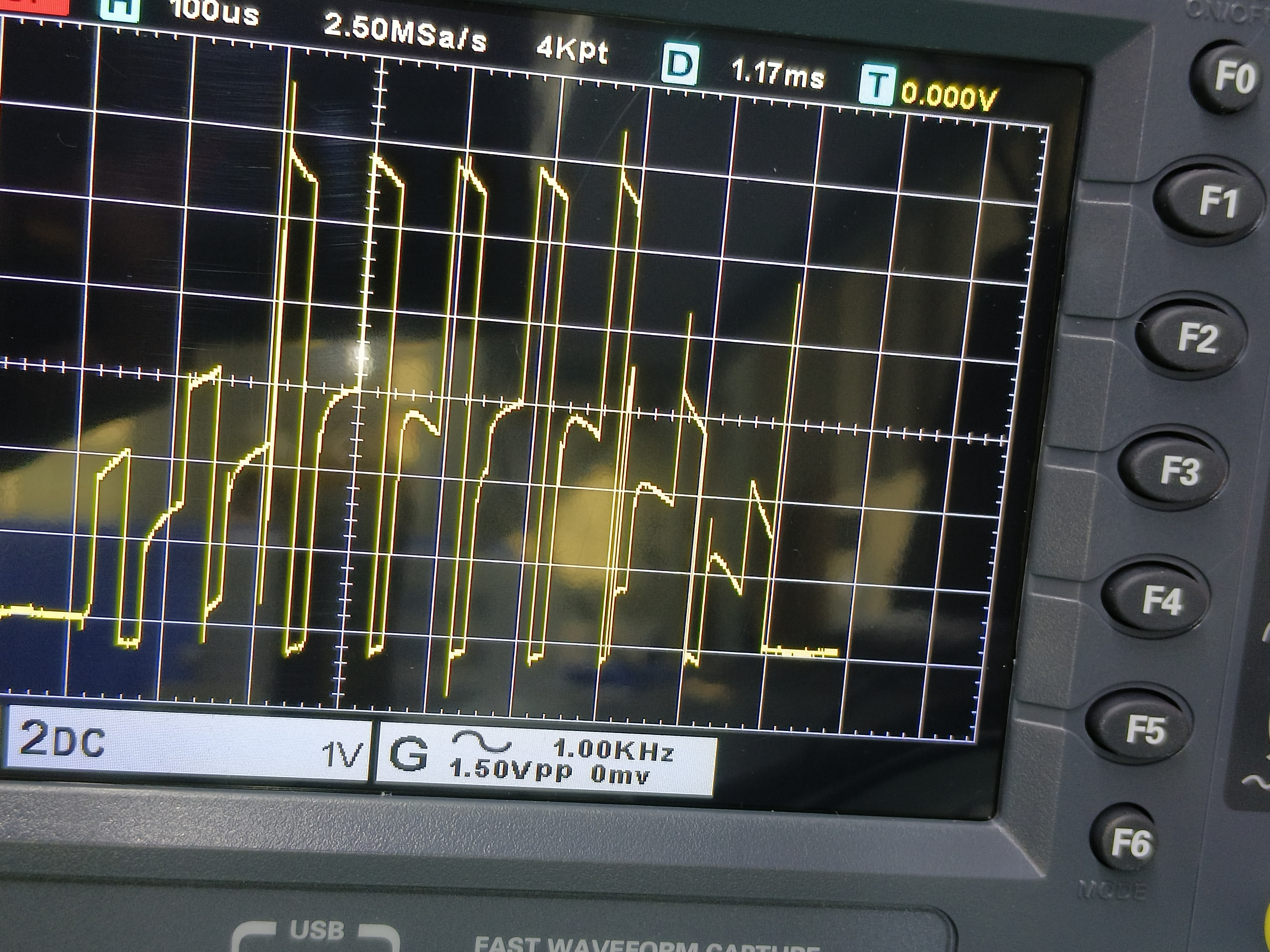

这是其中V相的一个波形，公司要开发，我这方面不懂，示波器也是刚买的。12V10万转涵道无刷电机

梁***

huxia*** 发表于 2024-4-27 11:52
这是其中V相的一个波形，公司要开发，我这方面不懂，示波器也是刚买的。12V10万转涵道无刷电机
...

波形看起来没有问题，但是还是有些疑问：
1、看起来你的PWM大约10KHz多一点？ 你实际看一下PWM频率，高速电机的PWM至少要20KHz以上，我的例子一般是23.4KHz的，高速可以用高一点，但不超过50KHz。
2、MCU运行主频是多少MHz？我的例子是24MHz的。
3、电机驱动电压多少V？

huxia***

梁*** 发表于 2024-4-27 12:43
波形看起来没有问题，但是还是有些疑问：
1、看起来你的PWM大约10KHz多一点？ 你实际看一下PWM频率，高速 ...

搞出来了，谢谢梁工的指导

梁***

huxia*** 发表于 2024-4-27 20:59
搞出来了，谢谢梁工的指导

说说什么原因吧，大家都取点经验。

huxia***

梁*** 发表于 2024-4-27 21:51
说说什么原因吧，大家都取点经验。

应该是CMP连线的问题，我飞个线就正常了。

梁***

huxia*** 发表于 2024-4-28 09:29
应该是CMP连线的问题，我飞个线就正常了。

哦，难怪同步不了。

biaog***

需要根据电机特性去调整，需要耐心和细心。
