三相无刷直流电机驱动-8H系列-带HALL 梁工例子

luo***

梁*** 发表于 2024-4-27 12:32
改了一个电路给您参考：

您好梁工：原理图中，EG2106芯片VB脚与VS脚之间的电容 选什么类型的？耐压要多少V？

梁***

luo*** 发表于 2025-6-27 14:03
您好梁工：原理图中，EG2106芯片VB脚与VS脚之间的电容 选什么类型的？耐压要多少V？  ...

普通陶瓷贴片电容，10uF、16V或以上均可，推荐10uF/25V。

碧***

梁工，你好！请问下，您的方案，如果24供电，几百w的电机，能不能快速正反转切换，一秒能达几次

梁***

碧*** 发表于 2025-8-15 10:35
梁工，你好！请问下，您的方案，如果24供电，几百w的电机，能不能快速正反转切换，一秒能达几次 ...

不能快速正反转，要先停止，再换向。

曾***

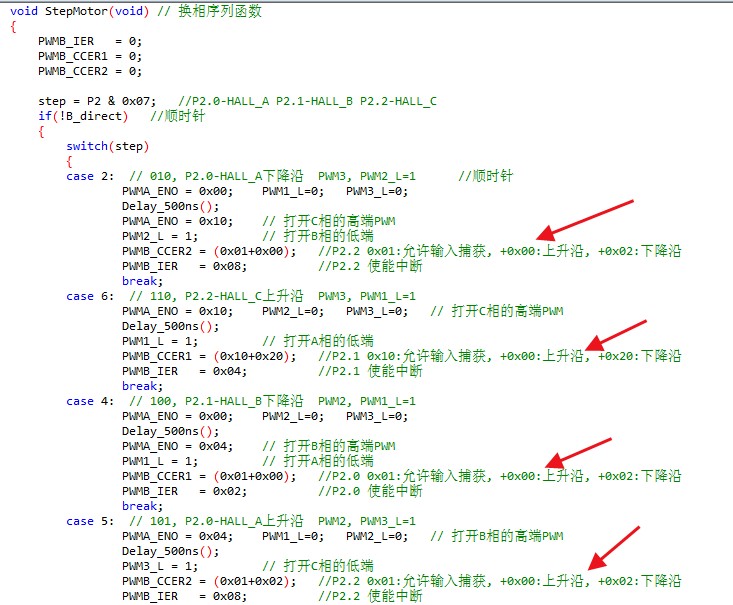

梁工，对于有感BLDC驱动代码，假如采用STC32G，霍尔信号采集的方式是这个吗？
【采用PWM5P\PWM6P\PWM7P的输入信号，传递到异或XOR，再送到TI5,再利用CC5\CC6捕捉霍尔信号的上下跳变】
目前我看你的PWMB初始化代码，上下边沿触发的代码，是被注释掉的，很疑惑，在哪里配置，采用上升沿触发，还是下降沿触发中断？且没看到相关的XOR配置。
能讲一下，你是如何配置，3相霍尔信号的采集？以及什么信号才触发中断？

梁***

曾*** 发表于 2025-8-22 18:31
梁工，对于有感BLDC驱动代码，假如采用STC32G，霍尔信号采集的方式是这个吗？
【采用PWM5P\PWM6P\PWM7P的输 ...

foxpr***

nkgd*** 发表于 2024-12-22 15:25
梁工我在制作有感无刷驱动的时候使用了你的代码，但是我发现一个问题，我电机驱动时正反转的电流相差很大正 ...

这是因为HALL传感器安装的位置角度上有偏差，比如正向时超前30度了，那反向是就会滞后的，
如果程序上没做换相时间上的处理， 那么正反向的换相时机就可能有偏差， 所以表面出来的正反向电流大小不一样，速度也不一样了

小***

请问有的电机霍尔安装角度误差大，转起来抖动大电流大，换向程序上怎么做处理？

梁***

小*** 发表于 2025-10-16 22:52
请问有的电机霍尔安装角度误差大，转起来抖动大电流大，换向程序上怎么做处理？ ...

加角度校正，实际就是延时一下。

hous***

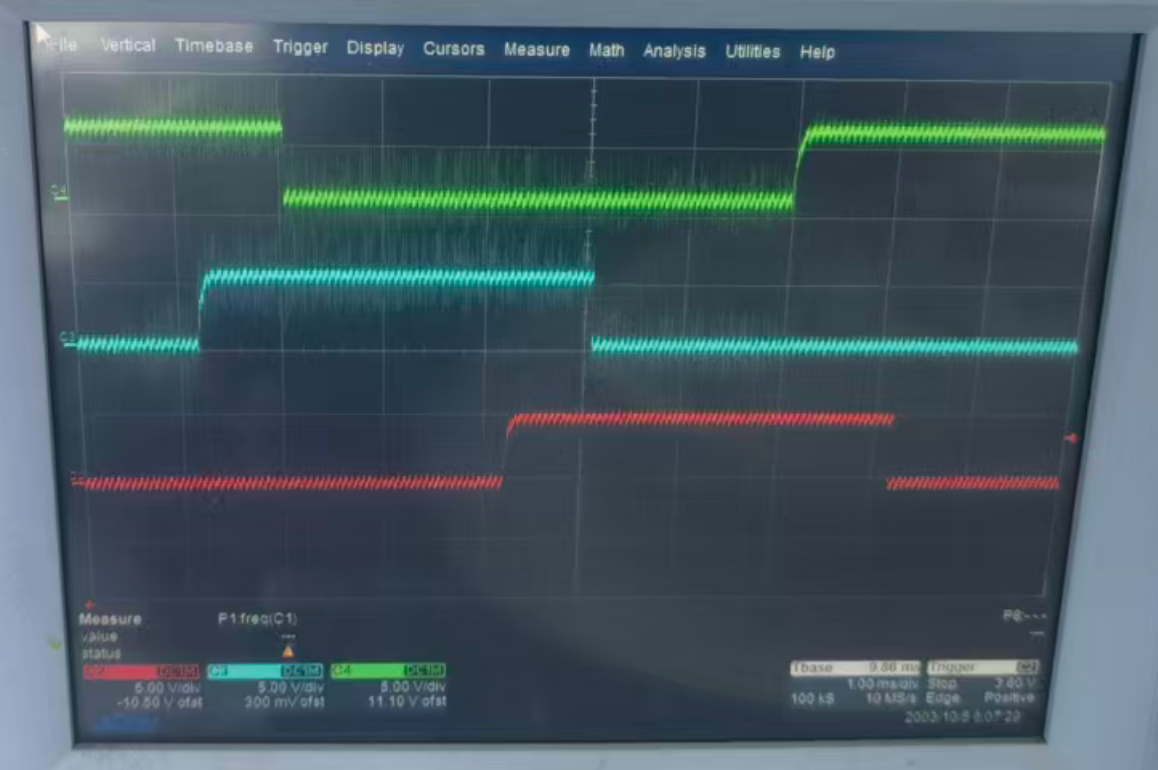

梁工，请教一下，我换了个带霍尔的电机，测试如下，霍尔的图哪里看到霍尔的上升下降沿ABC三相是有重叠，这个是它安装位置的问题么？

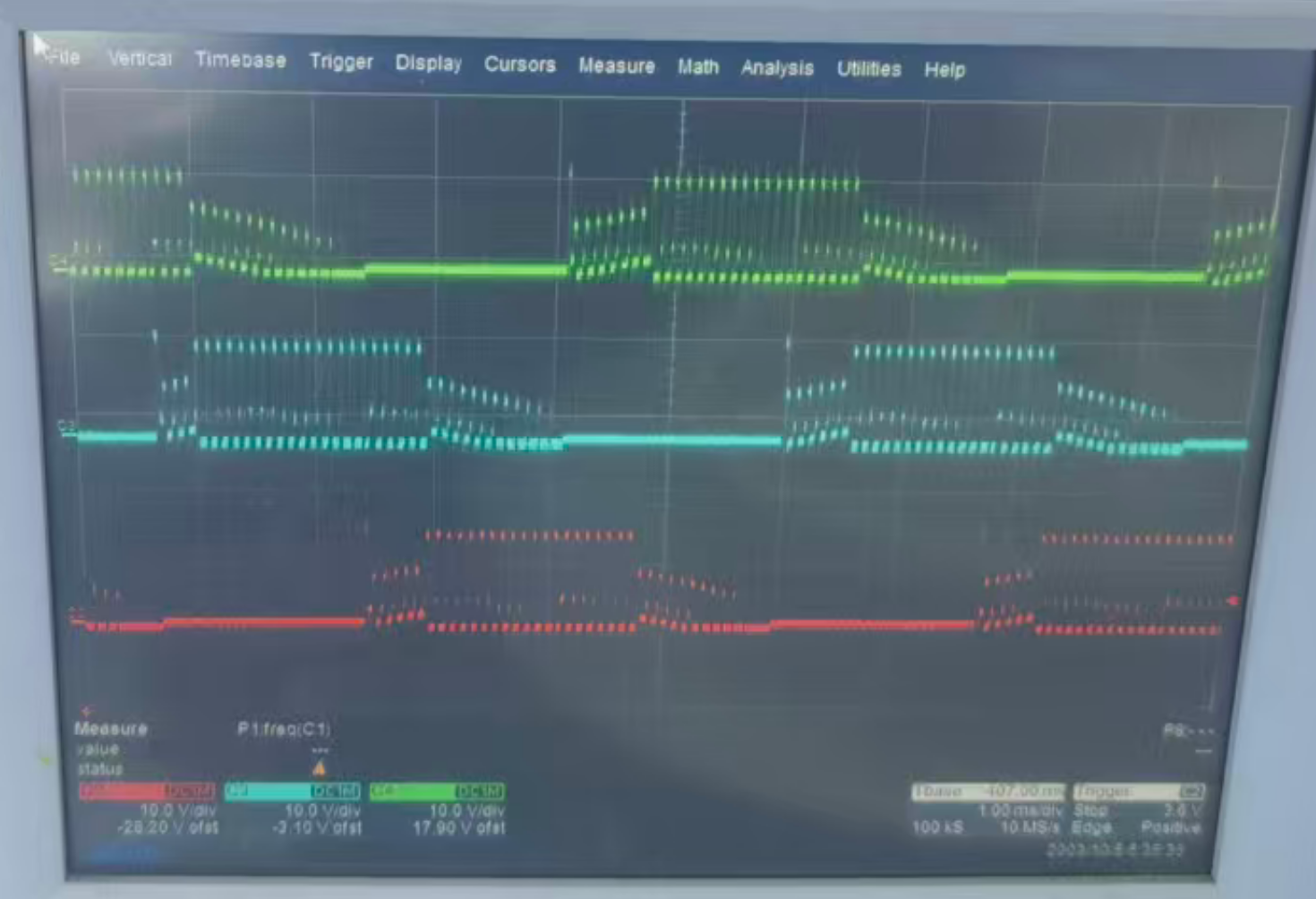

另外，电机转动后，波形也不对称，我感觉把换相时间        Delay_500ns();那个加长也没什么变化。
