三相无刷直流电机驱动-8H系列-带HALL 梁工例子

PN***

梁*** 发表于 2023-5-16 10:09
PWM5、PWM6、PWM7我已经使用了（P2.0、P2.1、P2.2），用于霍尔检测，你就不能再用PWM5，你可以用PWM8。 ...

我们需要无刷电机驱动方案，欢迎联系。微信号：XMPNJN

licha***

梁*** 发表于 2024-3-8 14:56
加大启动占空比。

梁工，我把MOS和预驱动换成高压的IPM，这一套程序框架需要大改吗？有什么注意事项？

梁***

licha*** 发表于 2024-8-26 17:58
梁工，我把MOS和预驱动换成高压的IPM，这一套程序框架需要大改吗？有什么注意事项？ ...

程序不需要改。

licha***

梁*** 发表于 2024-8-26 17:59
程序不需要改。

我使用的是高压310V的IPM喔？

梁***

licha*** 发表于 2024-8-26 18:26
我使用的是高压310V的IPM喔？

只改电路不改程序可以的。

leer***

梁工你好，我按照你提供的资料改了一款220VAC的，试了风筒电机和一款600W电机，前一款直接炸管子，第二款卡顿，起不来，我感觉感应电动势这边分压电阻没选好，请问用多少的电容电阻用比较合适。

梁***

leer*** 发表于 2024-9-5 08:43
梁工你好，我按照你提供的资料改了一款220VAC的，试了风筒电机和一款600W电机，前一款直接炸管子，第二款卡 ...

220V AC整流滤波后是DC 310V，电枢采样电阻、电机电压采样电阻要3个串联才达到爬电要求。

驱动芯片使用EG2106，硬件级保证上下管不会同时导通，避免炸管。
12V电源要根据自己的电路提供，可以变压器整流滤波稳压，也可以开关电源，自行选择。

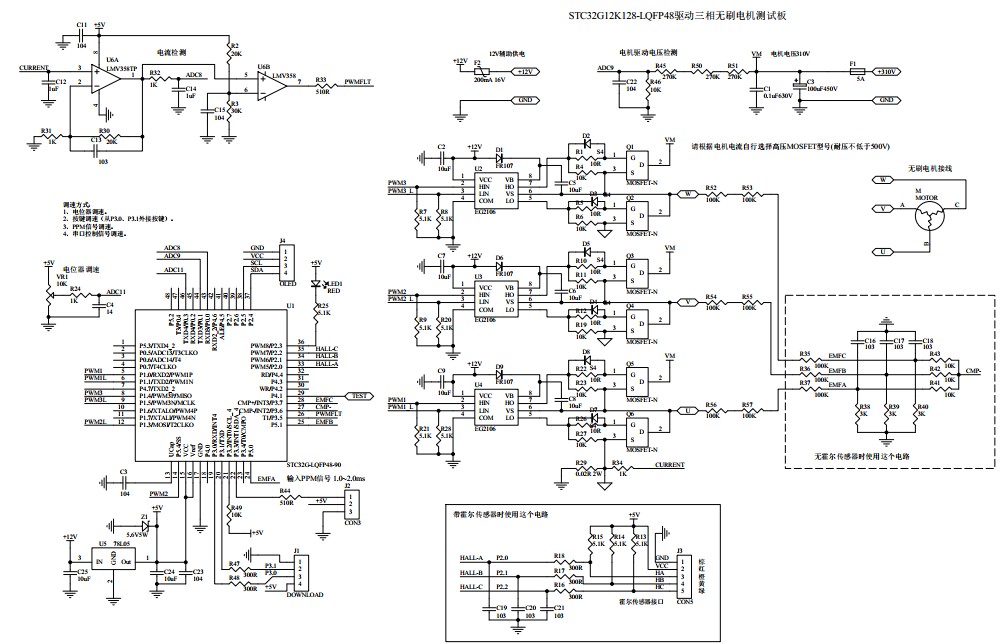

下面为电路贴图，请下载PDF清晰版本。


无刷电机STC32G-310V.pdf (89.88 KB, 下载次数: 86)

2024-9-5 09:59 上传

点击文件名下载附件

qfz***

梁*** 发表于 2024-9-5 09:59
220V AC整流滤波后是DC 310V，电枢采样电阻、电机电压采样电阻要3个串联才达到爬电要求。

驱动芯片使用E ...

梁工，EG2106可以换成EG2134吗？另外之前用三极管驱动的也可以用EG2134替换吗。感觉用EG2134电路简单了一些

qfz***

小白*** 发表于 2023-9-25 11:31
哦，谢谢。那个输入的地方是接错了。输入改过来之后例程可以直接用吗？ ...

你好，之后你的电路能正常运行了吗

PN***

梁工您好，有感无刷，不能启动，需要手拨一下可以运转。要怎么处理？
