AI8052U-144K256-LQFP100 核心板，讨论稿, 大家帮审核

Debu***

网***

1117-3.3V稳压芯片建议输入输出反并联一个保护二极管,防止仅用3.3V供电时候1117芯片电流倒灌损坏

C_w***

加油！！！

C_w***

期待ING

18371***

要是这LQFP100带背焊盘的封装就好了.可改善电源轨品质(尤其是VCore),明显提升工作频率.

现在来看,布线发明具有明显的GND路径过长的问题.

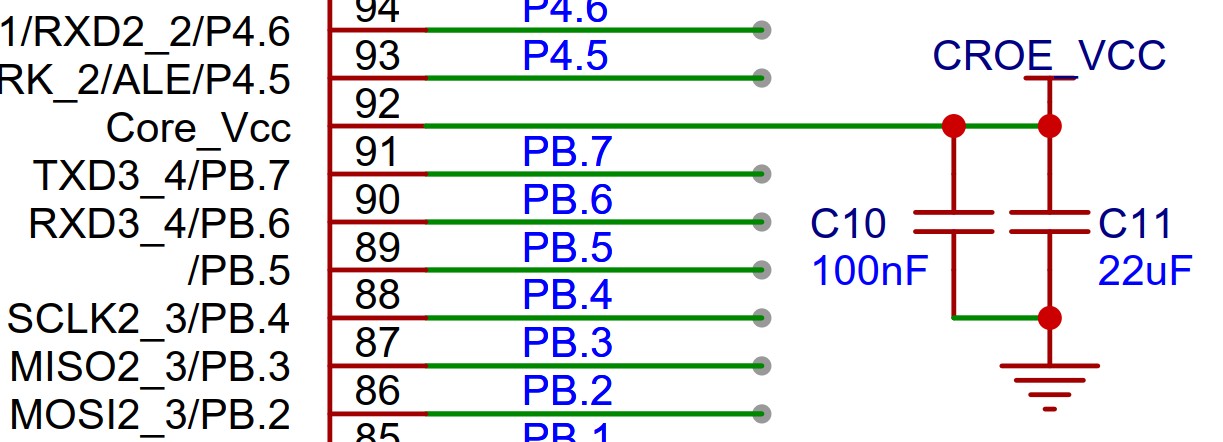

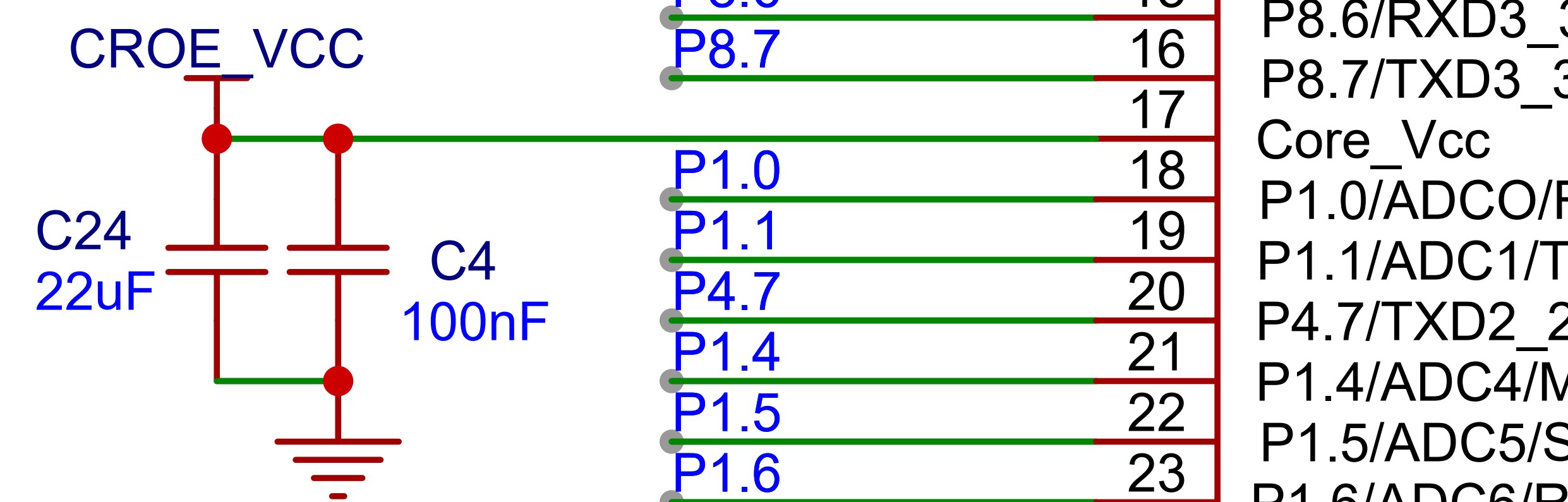

虽然无法优化Vcore-GND环路品质(17和92脚距离30脚太远),但依然可以将VCC电容放置在正面(STC芯片面)极其紧贴28-30脚位置.
这可明显提高28脚电源供电品质,优化本电源轨外设工作情况.
同理,在正面就近放置29-25脚电容,可优化ADC特性.若在28-29脚间加R做ADC供电RC滤波,优化效果将更明显.


最后对LDO方面有一个优化建议,将1117换成sot23-5带使能脚及内部泄放设计的LDO芯片(例如600mA的DS8562-33S5),
即可省去510欧关断泄放电阻优化静态电流(方便用户评估系统静态电流),又可使用电路简洁美观.

Mr.***

突然跟不上脚步了

海底***

直接把CN1，CN2换成三组5P排针更好

晓***

S1不建议使用8x8按键自锁开关，用不了太久就会接触不良，触点额定电流才100mA，即使双并也就200mA，没太大余量。

wan12***

别用自锁，拨动开关也比那个靠谱

神***

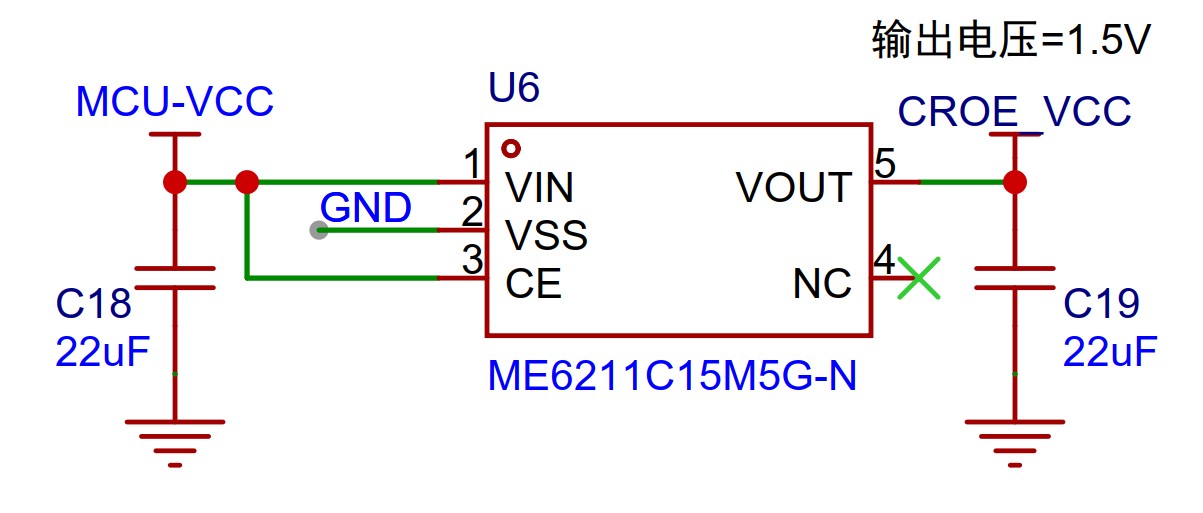

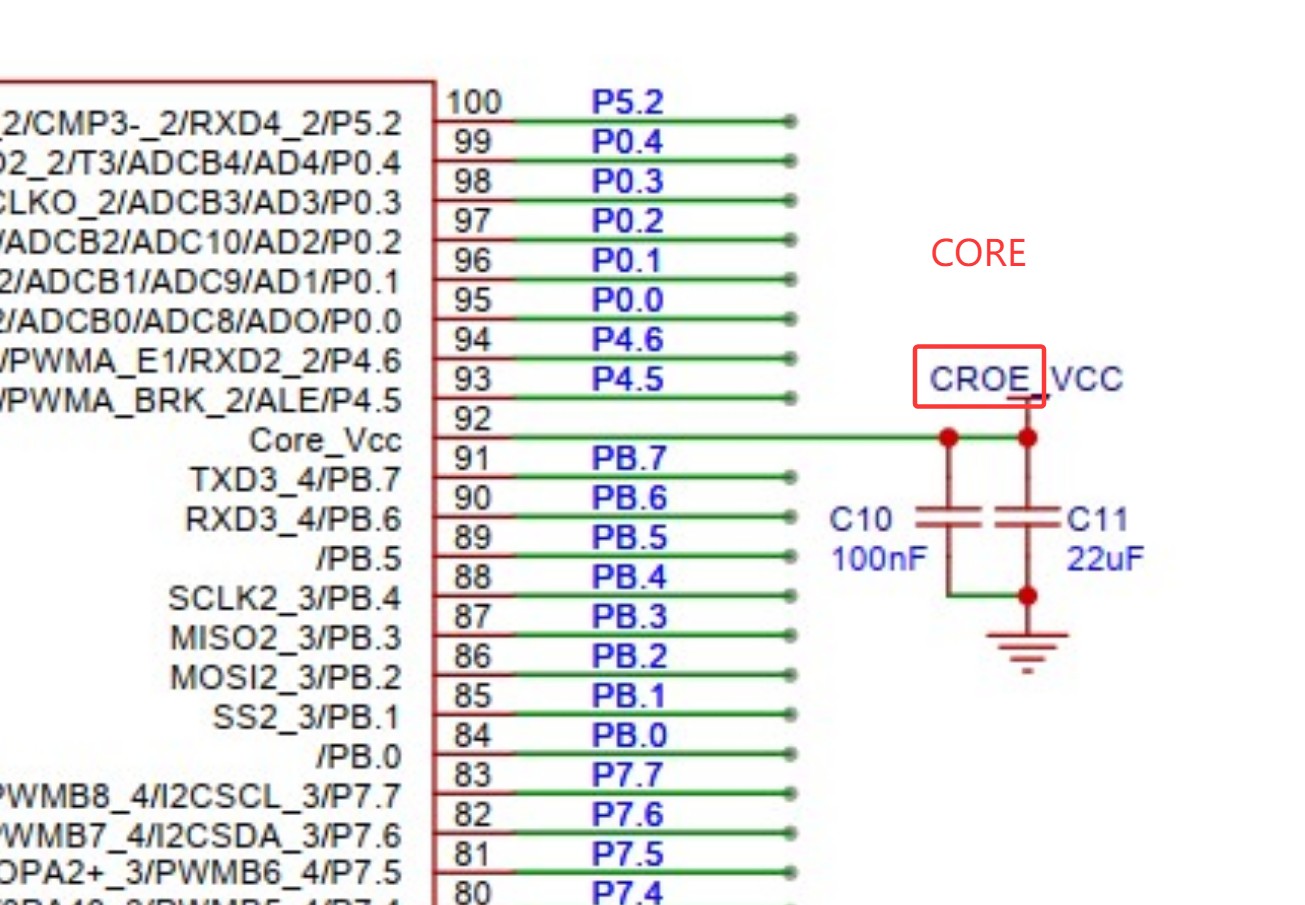

CORE_VCC, 不是 CROE_VCC
