AI8051U擎天柱核心板USB 5V供电，但是外设是都是3.3V供电，我该如何解决这个问题？

C_w***

这个属于USB转串口下载

你要选com口，关闭下次下载使用HID

根据你的描述，显示的那个8K64U是下载器的主控芯片，估计你是把程序下到这个主控了。
这样的话，你可能要在下载软件里，选编程项，更新下控制芯片了。

孙***

C_w*** 发表于 2025-6-13 11:37
这个属于USB转串口下载

你要选com口，关闭下次下载使用HID

按照您说的方法，我已经成功实现了3.3V供电和烧入。

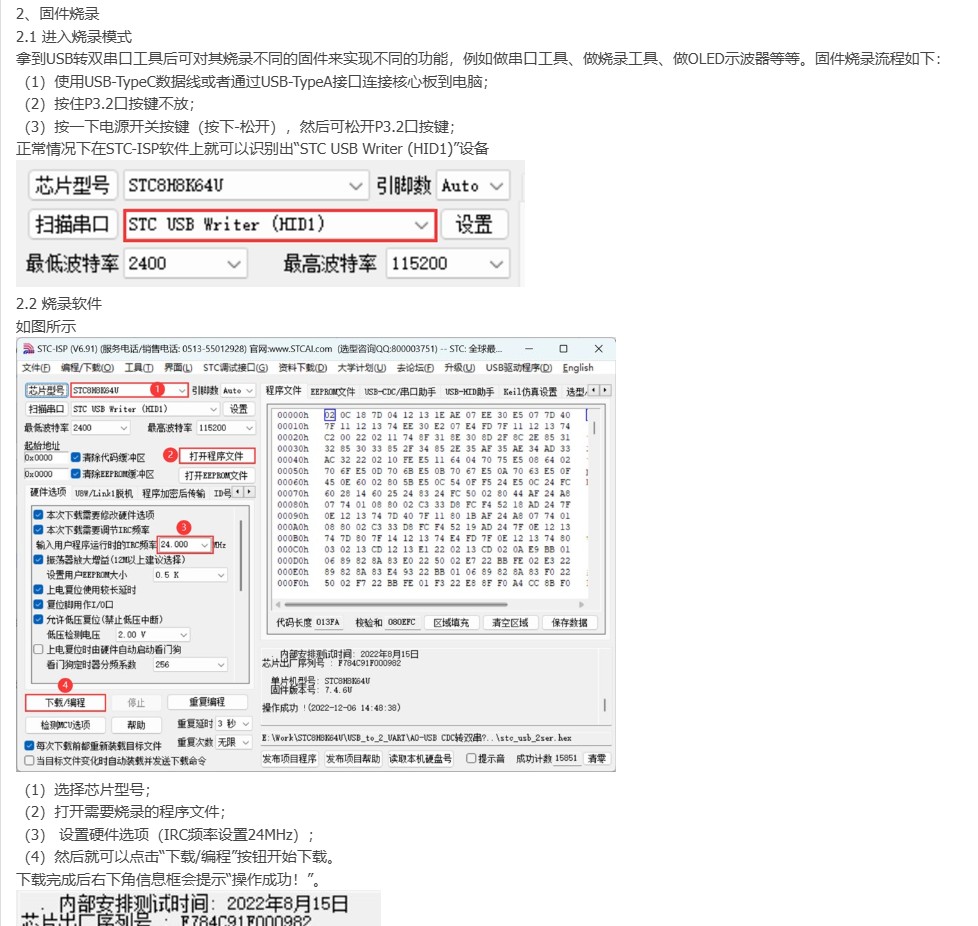

之前不好使是因为“一箭双雕”里面没有烧入程序导致的，然后我按照下面的手册烧入了默认初始程序就好使了，其中有个参数：

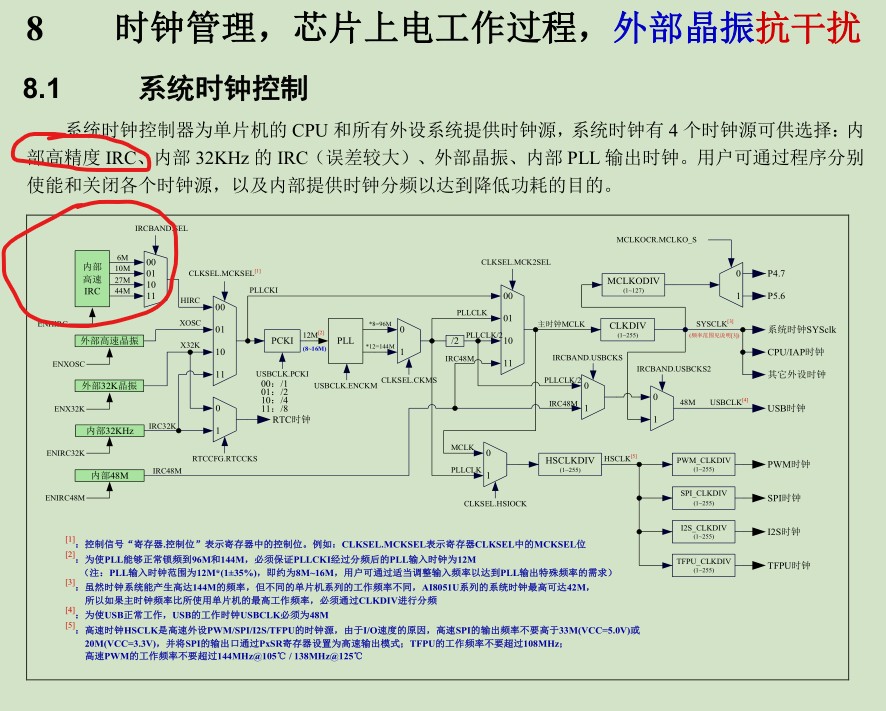

IRC参数按照论坛的文档里面写的，要设置24MHz，文档如下：

我的问题是，那个第3步，可否将IRC设置为40MHz呢？会有什么问题呢？

C_w***

孙*** 发表于 2025-7-16 13:33
按照您说的方法，我已经成功实现了3.3V供电和烧入。
之前不好使是因为“一箭双雕”里面没有烧入程序导致的 ...

当然可以，这个是根据你程序设置来选择的

比如“#define MAIN_Fosc        24000000UL”

这就是对应的24MHz

例程中液晶屏显示程序一般都是40MHz

孙***

C_w*** 发表于 2025-7-16 13:49
当然可以，这个是根据你程序设置来选择的

比如“#define MAIN_Fosc        24000000UL”

收到 感谢 回答 问题都解决了

孙***

C_w*** 发表于 2025-7-16 13:49
当然可以，这个是根据你程序设置来选择的

比如“#define MAIN_Fosc        24000000UL”

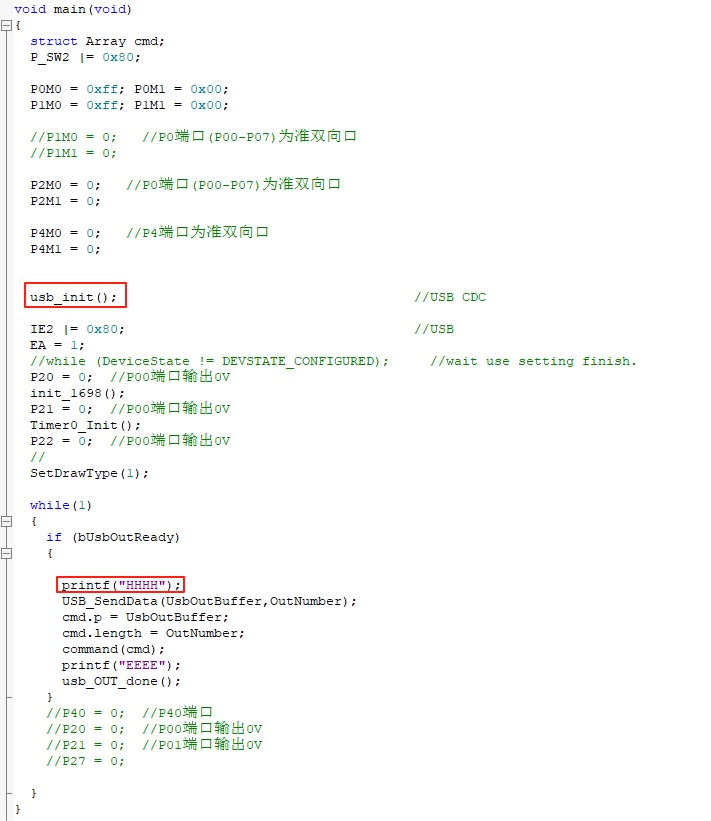

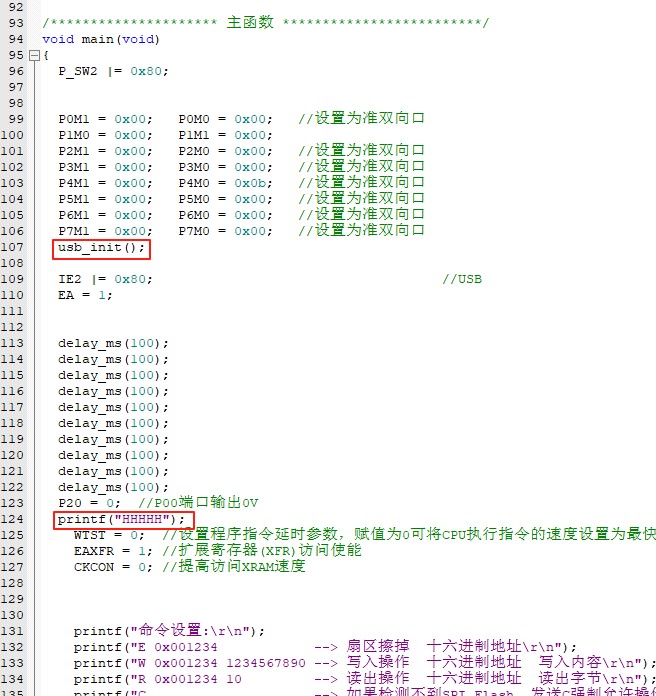

一键双雕下载器不支持，usb_init() 初始化的接口吗，如图：

问题现象：
1.不使用一键双雕、直接插到usb口，可以通过printf打印日志。
2.使用一键双雕，就无法打印printf的日志。
这个怎么配置呢？

孙***

一键双雕下载器不支持，usb_init() 初始化的接口吗，如图：

问题现象：
1.不使用一键双雕、直接插到usb口，可以通过printf打印日志。
2.使用一键双雕，就无法打印printf的日志。
这个怎么配置呢？

C_w***

孙*** 发表于 2025-7-23 16:20
一键双雕下载器不支持，usb_init() 初始化的接口吗，如图：

问题现象：

MCU直连USB，MCU用的是USB_CDC通讯，打印。

MCU连一箭双雕，MCU用的是串口和一箭双雕通讯，一箭双雕用USB_CDC和电脑通讯。

这时，你操作MCU本质上还是串口通讯，就当一箭双雕是USB转串口的设备。

我是这么理解的。

孙***

C_w*** 发表于 2025-7-24 12:03
MCU直连USB，MCU用的是USB_CDC通讯，打印。

MCU连一箭双雕，MCU用的是串口和一箭双雕通讯，一箭双雕用US ...

可是不好使啊，如何能让他好使呢，我理解一键双雕不支持usb_init这个回传吗？

angm***

孙*** 发表于 2025-7-24 13:26
可是不好使啊，如何能让他好使呢，我理解一键双雕不支持usb_init这个回传吗？ ...

不支持 USB就直接用串口就可以。

#include "AI8051U.h"
#include "stdio.h"
#include "intrins.h"

typedef         unsigned char        u8;
typedef         unsigned int        u16;
typedef         unsigned long        u32;

//#define MAIN_Fosc        22118400L   //定义主时钟
#define        MAIN_Fosc               40000000UL  //定义主时钟

//==========================================================================

#define Baudrate1   (65536 - MAIN_Fosc / 115200 / 4)

#define UART1_BUF_LENGTH    128

//==========================================================================

/*************  本地常量声明    **************/


/*************  IO口定义    **************/

/*************  本地变量声明    **************/

u8  TX1_Cnt;    //发送计数
u8  RX1_Cnt;    //接收计数
bit B_TX1_Busy; //发送忙标志

u8  RX1_Buffer[UART1_BUF_LENGTH]; //接收缓冲

/*************  本地函数声明    **************/

void UART1_config(u8 brt);   // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
void PrintString1(u8 *puts);

/****************  外部函数声明和外部变量声明 *****************/


/******************** 主函数 **************************/
void main(void)
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    UART1_config(2);    // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
    EA = 1;             //允许全局中断

    PrintString1("AI8051U UART1 Test Programme!\r\n");  //UART1发送一个字符串

    printf("HHHHH\r\n");
    while (1)
    {
        if((TX1_Cnt != RX1_Cnt) && (!B_TX1_Busy))   //收到数据, 发送空闲
        {
            SBUF = RX1_Buffer[TX1_Cnt];
            B_TX1_Busy = 1;
            if(++TX1_Cnt >= UART1_BUF_LENGTH)   TX1_Cnt = 0;
        }
    }
}

//========================================================================
// 函数: void PrintString1(u8 *puts)
// 描述: 串口1发送字符串函数。
// 参数: puts:  字符串指针.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void PrintString1(u8 *puts)
{
    for (; *puts != 0;  puts++)     //遇到停止符0结束
    {
        SBUF = *puts;
        B_TX1_Busy = 1;
        while(B_TX1_Busy);
    }
}

//串口1开中断：串口 printf 函数 使用
char putchar(char c)
{
    B_TX1_Busy = 1;
    SBUF = c;
    while(B_TX1_Busy);
    return c;
}

//========================================================================
// 函数: SetTimer2Baudraye(u32 dat)
// 描述: 设置Timer2做波特率发生器。
// 参数: dat: Timer2的重装值.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void SetTimer2Baudraye(u32 dat)
{
    T2R = 0;                //Timer stop
    T2_CT = 0;        //Timer2 set As Timer
    T2x12 = 1;        //Timer2 set as 1T mode
    T2H = (u8)(dat / 256);
    T2L = (u8)(dat % 256);
    ET2 = 0;    //禁止中断
    T2R = 1;                //Timer run enable
}

//========================================================================
// 函数: void UART1_config(u8 brt)
// 描述: UART1初始化函数。
// 参数: brt: 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART1_config(u8 brt)
{
    /*********** 波特率使用定时器2 *****************/
    if(brt == 2)
    {
        S1BRT = 1;        //S1 BRT Use Timer2;
        SetTimer2Baudraye(Baudrate1);
    }

    /*********** 波特率使用定时器1 *****************/
    else
    {
        TR1 = 0;
        S1BRT = 0;                //S1 BRT Use Timer1;
        T1_CT = 0;                //Timer1 set As Timer
        T1x12 = 1;                //Timer1 set as 1T mode
        TMOD &= ~0x30;//Timer1_16bitAutoReload;
        TH1 = (u8)(Baudrate1 / 256);
        TL1 = (u8)(Baudrate1 % 256);
        ET1 = 0;    //禁止中断
        TR1 = 1;
    }
    /*************************************************/

    SCON = (SCON & 0x3f) | 0x40;    //UART1模式, 0x00: 同步移位输出, 0x40: 8位数据,可变波特率, 0x80: 9位数据,固定波特率, 0xc0: 9位数据,可变波特率
//  PS  = 1;    //高优先级中断
    ES  = 1;    //允许中断
    REN = 1;    //允许接收
    P_SW1 &= 0x3f;
    P_SW1 |= 0x00;      //UART1 switch to, 0x00: P3.0 P3.1, 0x40: P3.6 P3.7, 0x80: P1.6 P1.7, 0xC0: P4.3 P4.4

    B_TX1_Busy = 0;
    TX1_Cnt = 0;
    RX1_Cnt = 0;
}


//========================================================================
// 函数: void UART1_int (void) interrupt UART1_VECTOR
// 描述: UART1中断函数。
// 参数: nine.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART1_int (void) interrupt 4
{
    if(RI)
    {
        RI = 0;
        RX1_Buffer[RX1_Cnt] = SBUF;
        if(++RX1_Cnt >= UART1_BUF_LENGTH)   RX1_Cnt = 0;
    }

    if(TI)
    {
        TI = 0;
        B_TX1_Busy = 0;
    }
}

复制代码

直接用这个程序就可以。
Ai8051U_UART001.zip (9.48 KB, 下载次数: 1)

6 天前 上传

点击文件名下载附件

孙***

angm*** 发表于 2025-7-26 13:23
不支持 USB就直接用串口就可以。

是的，测试例程也是这么做的，但是在软件中加入uart并不是最优方案，既然stc推出仿真器就应该支持CDC到仿真器再到芯片才好。
这个问题应该是stc出的芯片不支持usb做主，所以导致不能仿真到芯片吧。
听说下一代AI8052U，会考虑usb做主的方案吗？
