遇到使用8A8K64D4, 使用明纬36V600W开关电源在LED调光时频繁炸机的问题

guo***

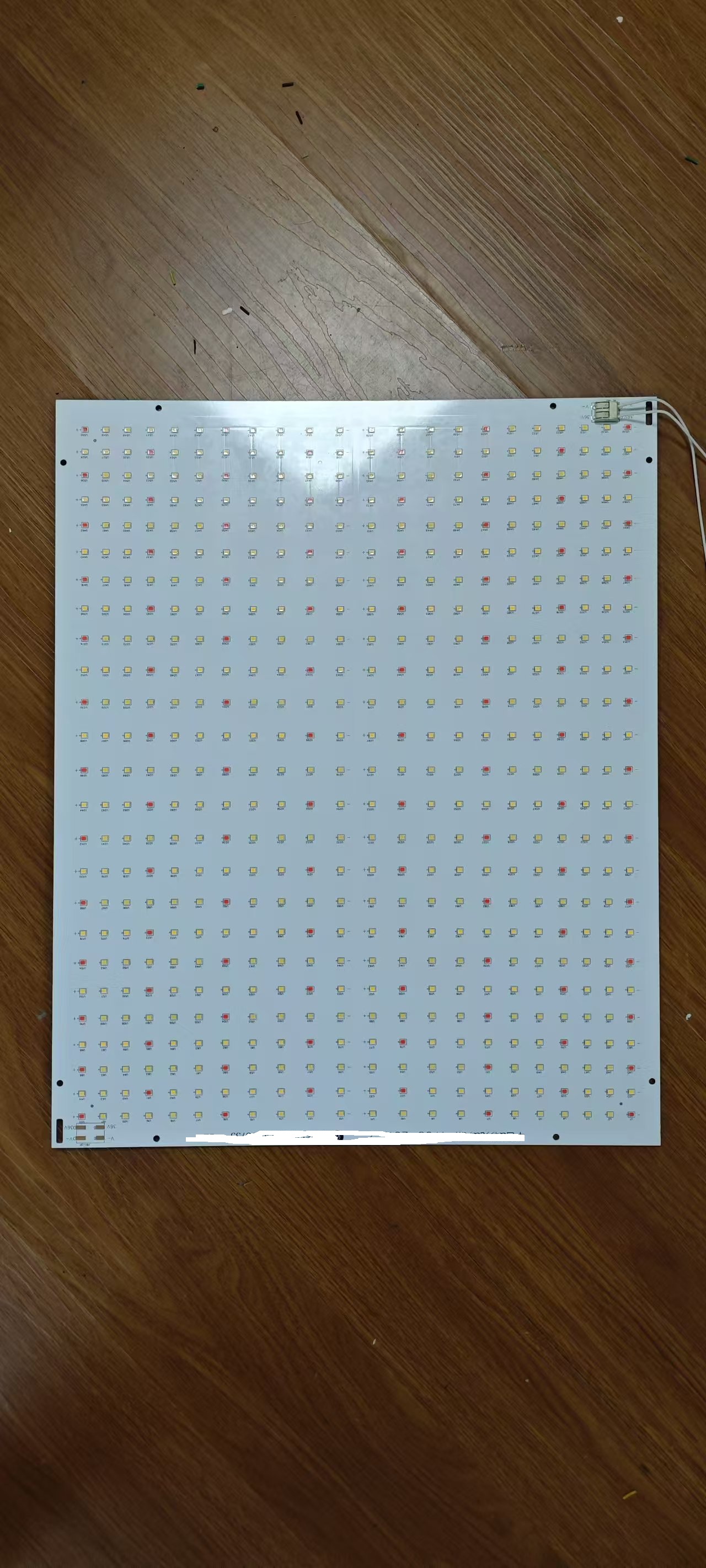

请教下, 现在有个项目, 一个房间里, 有6个置物架, 每个置物架有2层, 每层有1片LED灯板


使用明纬36V600W开关电源, PWM方式, MOS管(NCEP023N10T)来做LED灯板调光

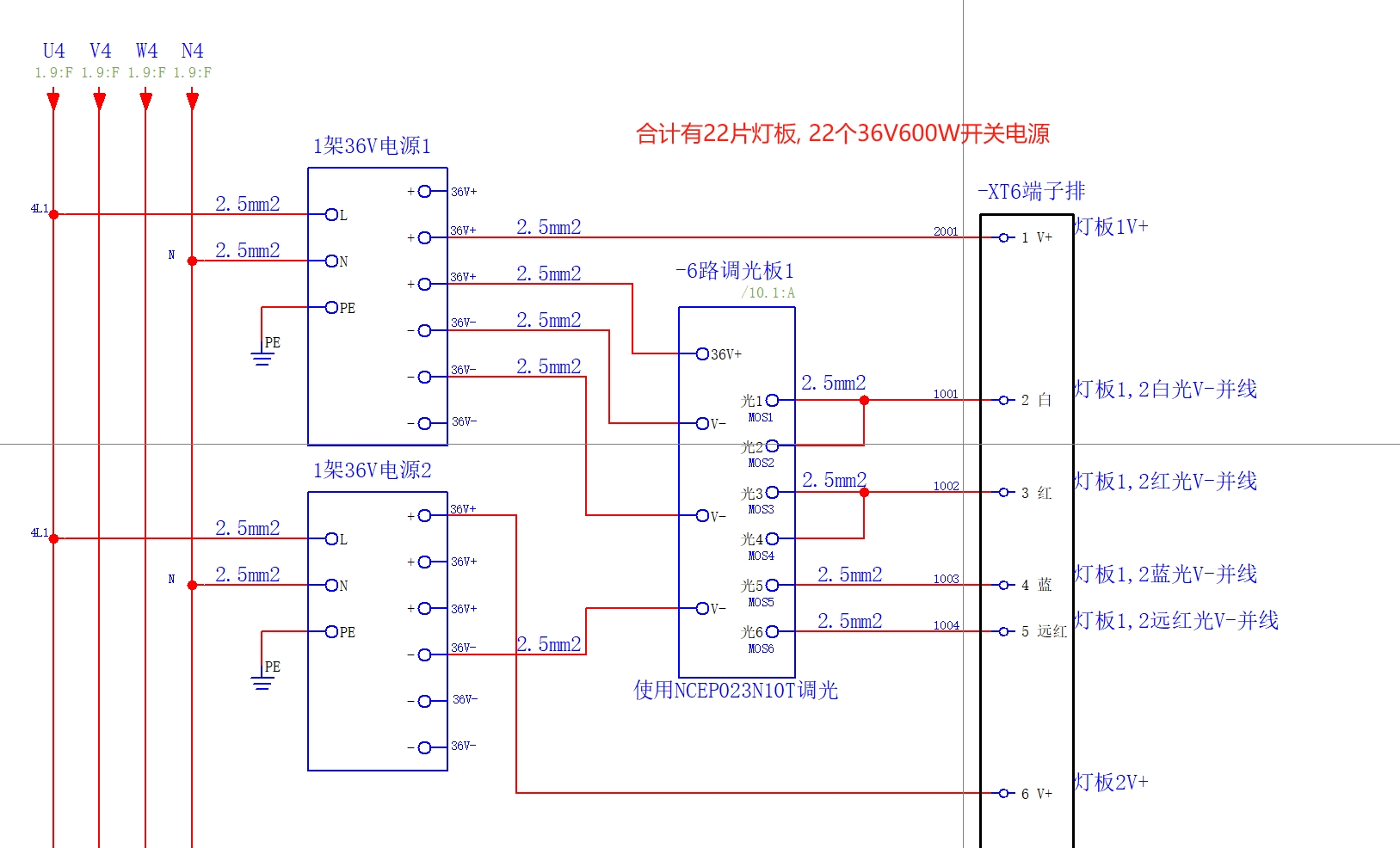

具体对应:


2个开关电源对应2个灯板,
2个灯板的V+是每个灯板1根
2个灯板的V-是合并在一起的,

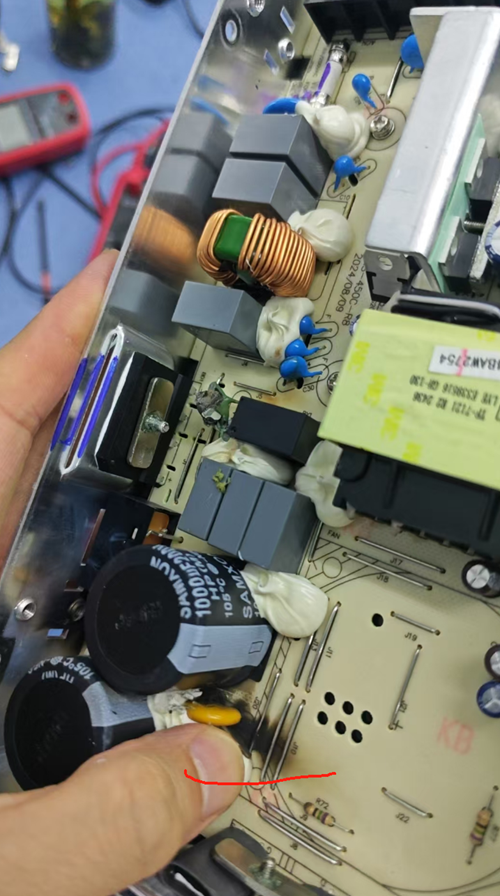

现在遇到的情况, 就是开关电源会炸掉, 具体拆开, 就是240V压敏电阻炸掉, 1000uf200V电容炸掉, 测量整流桥也是坏的, 有的保险丝也断了.


一共11个房间, 大部分都遇到这种情况.


做过测试, 比如12个灯板, 在开关电源侧拆掉6个, 然后工作, 大约1小时以后也会有开关电源炸掉, 而且炸掉的开关电源就是那个拆掉输出, 不带负载的开关电源(只接着220V零火线和地线)


也测量过, 火线零线地线的绝缘电阻是没问题的.


如果说是220V电路电压不稳, 但是其他的加湿器, 除湿机, 压缩机, 还有PLC都没事,


所以很奇怪, 请问有没有什么思路的?

国芯人***

针对LED调光系统中频繁出现的炸机问题，结合所述硬件配置和系统架构，建议从以下四个维度进行系统性排查与优化：

一、电源系统稳定性分析
1. 功率匹配验证
明纬NES-600-36电源额定输出16.67A（600W/36V）。建议使用示波器配合电流探头实测调光过程中的动态电流：
每个灯板满载电流及峰值电流
PWM调光不同占空比时的瞬态电流变化率(di/dt)
多灯板并联时的电流均衡度（建议差异

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

检查220V电压是否异常
检查110V/220V切换开关是不是设置错了

AI-32***

关于LINK烧录失败的现象
1：请用最新的烧录软件 V6.95N版本



深圳国芯人工智能有限公司-工具软件  https://www.stcai.com/gjrj
2：【新提醒】重新制作【USB-Link1D】主控芯片, 如主动升级或遇到异常时 ! 【USB-Writer1A】【U8W】 - ISP下载/做自己的ISP 国芯技术交流网站 - AI32位8051交流社区  https://www.stcaimcu.com/thread-16814-1-1.html

zhang***

估计是后面的PWM调光电路产生的三次谐波造成的。

haiya***

输入电压调节开关有没有打到对应的位置

网***

如果不是所有开关电源都是接在同一相,就是典型的三相供电负载乱接引起的,
虽然都是220V,但所属相序不同,不同相序回路的负载地或者公共端之间有压差的,千万不能混接,混接后如果三相负载不平衡,中显电压会改变,负载轻的那路电压飙升,烧坏负载

guo***

Debu*** 发表于 2025-5-16 10:56
检查220V电压是否异常
检查110V/220V切换开关是不是设置错了

这个没有接错. 按钮是在230V

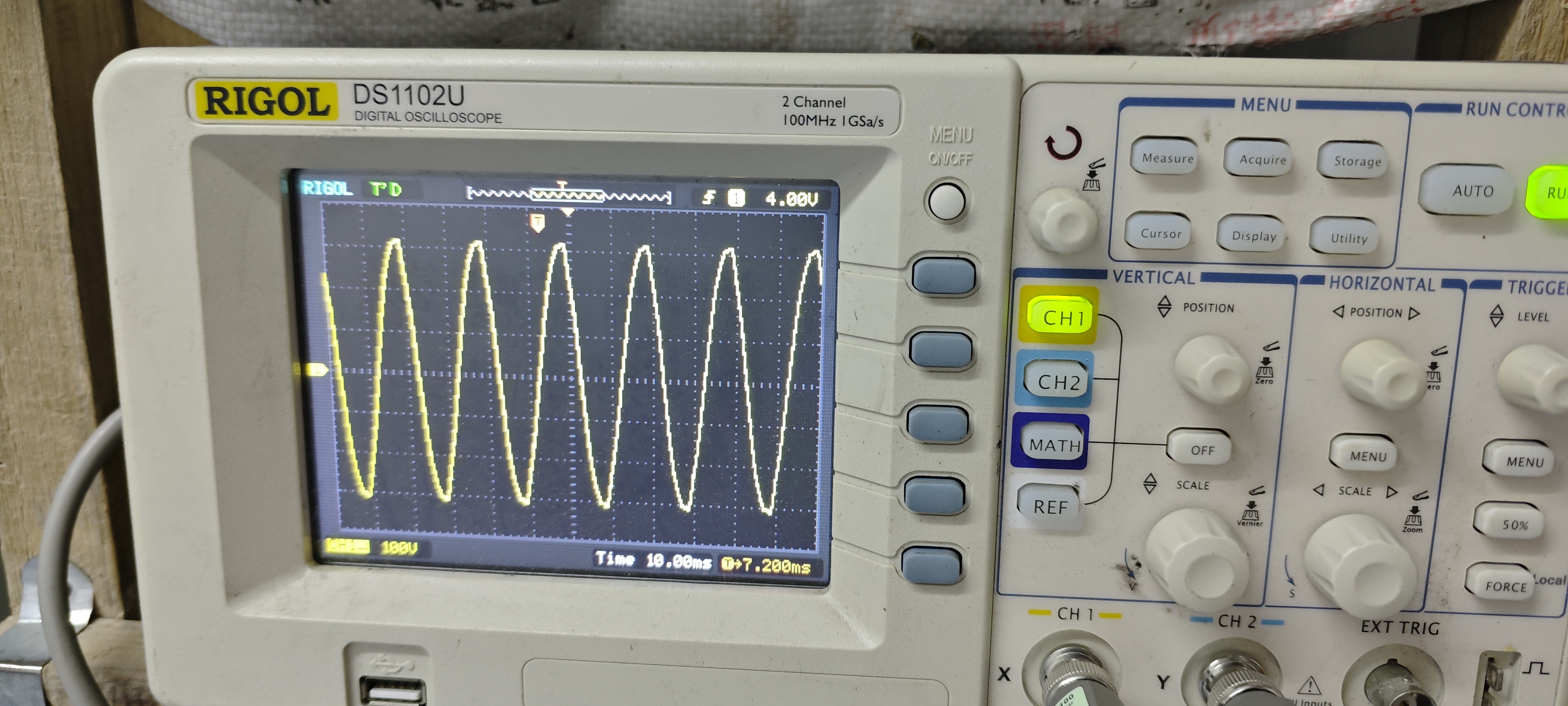

示波器量, 220v也没啥异常的C:\Users\guoyv\Desktop\Temp5\IMG_20250516_160437.jpg

guo***

zhang*** 发表于 2025-5-16 11:16
估计是后面的PWM调光电路产生的三次谐波造成的。

请问这个三次谐波怎么测量呢? 我用万用表的话

最好能测量出来, 好判断

下面是过了mos以后测量的pwmn方波

guo***

haiya*** 发表于 2025-5-16 14:06
输入电压调节开关有没有打到对应的位置

这个是正确的
